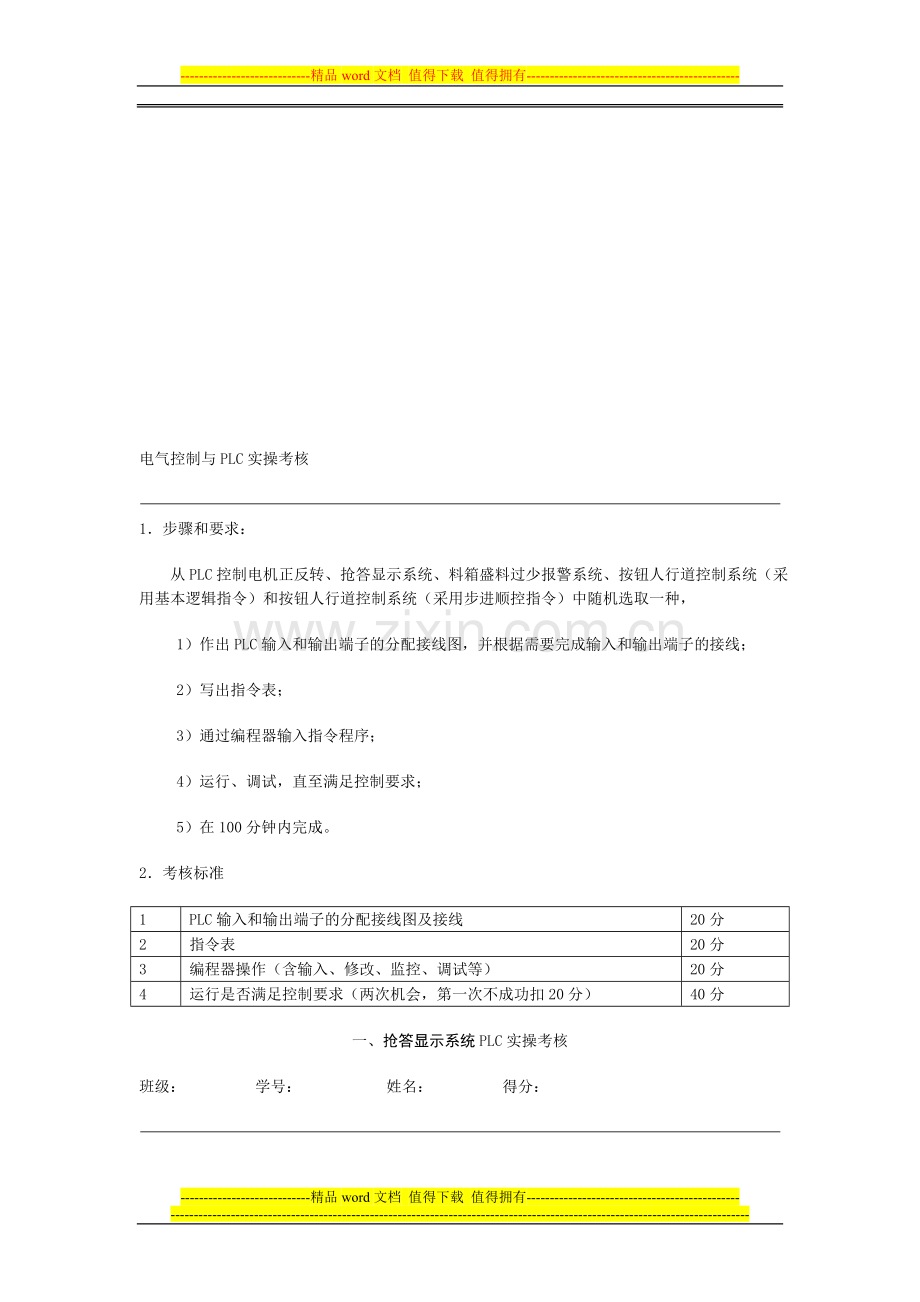

电气控制与PLC实操考核
1．步骤和要求：
从PLC控制电机正反转、抢答显示系统、料箱盛料过少报警系统、按钮人行道控制系统（采用基本逻辑指令）和按钮人行道控制系统（采用步进顺控指令）中随机选取一种，
1）作出PLC输入和输出端子的分配接线图，并根据需要完成输入和输出端子的接线；
2）写出指令表；
3）通过编程器输入指令程序；
4）运行、调试，直至满足控制要求；
5）在100分钟内完成。
2．考核标准
1
PLC输入和输出端子的分配接线图及接线
20分
2
指令表
20分
3
编程器操作（含输入、修改、监控、调试等）
20分
4
运行是否满足控制要求（两次机会，第一次不成功扣20分）
40分
一、抢答显示系统PLC实操考核
班级： 学号： 姓名： 得分：

1．步骤和要求：
1）作出PLC输入和输出端子的分配接线图；
2）写出指令表；
3）通过编程器输入指令程序；
4）运行、调试，直至满足控制要求；
5）在100分钟内完成。
2．考核标准
1
PLC输入和输出端子的分配接线图
15分
2
指令表
25分
3
编程器操作（含输入、修改、监控、调试等）
20分
4
运行是否满足控制要求（两次机会，第一次不成功扣20分）
40分

二、料箱盛料过少报警系统PLC实操考核
班级： 学号： 姓名： 得分：
1．步骤和要求：
1）作出PLC输入和输出端子的分配接线图；
2）写出指令表；
3）通过编程器输入指令程序；
4）运行、调试，直至满足控制要求；
5）在100分钟内完成。
2．考核标准
1
PLC输入和输出端子的分配接线图
15分
2
指令表
25分
3
编程器操作（含输入、修改、监控、调试等）
20分
4
运行是否满足控制要求（两次机会，第一次不成功扣20分）
40分

三、按钮人行道控制系统（采用基本逻辑指令）PLC实操考核
班级： 学号： 姓名： 得分：
1．步骤和要求：
1）作出PLC输入和输出端子的分配接线图，并根据需要完成输入和输出端子的接线；
2）写出指令表；
3）通过编程器输入指令程序；
4）运行、调试，直至满足控制要求；
5）在100分钟内完成。
2．考核标准
1
PLC输入和输出端子的分配接线图
20分
2
指令表
20分
3
编程器操作（含输入、修改、监控、调试等）
20分
4
运行是否满足控制要求（两次机会，第一次不成功扣20分）
40分
四、按钮人行道控制系统（采用步进顺控指令）PLC实操考核
班级： 学号： 姓名： 得分：
1．步骤和要求：
1）作出PLC输入和输出端子的分配接线图，并根据需要完成输入和输出端子的接线；
2）写出指令表；
3）通过编程器输入指令程序；
4）运行、调试，直至满足控制要求；
5）在100分钟内完成。
2．考核标准
1
PLC输入和输出端子的分配接线图
20分
2
指令表
20分
3
编程器操作（含输入、修改、监控、调试等）
20分
4
运行是否满足控制要求（两次机会，第一次不成功扣20分）
40分
五．PLC控制电机正反转实操考核
班级： 学号： 姓名： 得分：

1．步骤和要求：
1）作出PLC输入和输出端子的分配接线图，并根据需要完成输入和输出端子的接线；
2）写出指令表；
3）通过编程器输入指令程序；
4）运行、调试，直至满足控制要求；
5）在100分钟内完成。
2．考核标准
1
PLC输入和输出端子的分配接线图
20分
2
指令表
20分
3
编程器操作（含输入、修改、监控、调试等）
20分
4
运行是否满足控制要求（两次机会，第一次不成功扣20分）
40分

电气控制与PLC应用实操考题00楼宇专业试卷
深 圳 职 业 技 术 学 院
2001——2002学年第一学期 试卷 (A)
课程编号 课程名称电气控制与PLC应用 学分 拟题人 姚卫丰 审题人 廖申雪
机电工程 系 楼宇设备与智能化技术专业 00 级，学号 姓名
题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

设计一控制某电动机循环正反转电路，控制要求如下：
1、按下启动按钮，电动机正转5S 停2S 再正转5S 停2S
反转5S 停2S，如此循环4个周期后自动停止。
2、在任何时候按下急停按钮电动机立即停止工作。
请：1、画出主电路，并进行硬件连接；
2、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
3、画出状态转移图或梯形图；
4、输入指令，调试运行。（若调试不成功，请将指令系统写在试卷上）

深 圳 职 业 技 术 学 院
2001——2002学年第一学期 试卷 (B)
课程编号 课程名称电气控制与PLC应用 学分 拟题人 姚卫丰 审题人 廖申雪
机电工程 系 楼宇设备与智能化技术专业 00 级，学号 姓名
题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

设计一控制某电动机循环正反转电路，控制要求如下：
1、按下启动按钮，电动机正转5S 停2S 反转5S 停2S
再反转5S 停2S，如此循环4个周期后自动停止。
2、在任何时候按下急停按钮电动机立即停止工作。（状态图中可不要求有急停按钮）
请：1、画出主电路，并进行硬件连接；
2、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
3、画出状态转移图或梯形图；
4、输入指令，调试运行。（若调试不成功，请将指令系统写在试卷上）
深 圳 职 业 技 术 学 院
2001——2002学年第一学期 试卷 (C)
课程编号 课程名称电气控制与PLC应用 学分 拟题人 姚卫丰 审题人 廖申雪
机电工程 系 楼宇设备与智能化技术专业 00 级，学号 姓名
题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

设计一电动机星形-三角形起动控制电路，控制要求如下：
1、按下起动按钮 KM1、KM2吸合，电动机星形起动，此时用灯1闪烁指示，
闪烁5次，周期为1S KM2断开，同时灯2指示0.5S，表示星形-三角
形转换 KM3吸合，电动机三角运行。
2、按停止按钮电动机停止三角运行。
3、在任何时候按下急停按钮电动机立即停止工作。
请：1、画出主电路，并进行硬件连接；
2、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
3、画出状态转移图或梯形图；
4、输入指令，调试运行。（若调试不成功，请将指令系统写在试卷上）

深 圳 职 业 技 术 学 院
2001——2002学年第一学期 试卷 (D)
课程编号 课程名称电气控制与PLC应用 学分 拟题人 姚卫丰 审题人 廖申雪
机电工程 系 楼宇设备与智能化技术专业 00 级，学号 姓名
题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

设计两电动机顺序起动顺序停止控制电路，控制要求如下：
1、按下起动按钮 电动机1起动，运行5S后 电动机2起动，两电动机
同时运行。
2、按停止按钮电动机2立即停止运行，5S后，电动机1也停止运行。
3、在任何时候按下急停按钮电动机立即停止工作。
请：1、画出主电路，并进行硬件连接；
2、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
3、画出状态转移图或梯形图；
4、输入指令，调试运行。（若调试不成功，请将指令系统写在试卷上）

深 圳 职 业 技 术 学 院
2001——2002学年第一学期 试卷 (E)
课程编号 课程名称电气控制与PLC应用 学分 拟题人 姚卫丰 审题人 廖申雪
机电工程 系 楼宇设备与智能化技术专业 00 级，学号 姓名
题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

某十字路口交通灯在按下启动按钮后，其时序图如下：
人行道：
马路:

人行道：

请：
1、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
2、画出状态转移图或梯形图；
3、输入指令，调试运行。（若调试不成功，请将指令系统写在试卷上）

深 圳 职 业 技 术 学 院
2001——2002学年第一学期 试卷 (F)
课程编号 课程名称电气控制与PLC应用 学分 拟题人 姚卫丰 审题人 廖申雪
机电工程 系 楼宇设备与智能化技术专业 00 级，学号 姓名
题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

已知一简易三层电梯输入/输出口如下：
输入：一至三层按钮：SB0、SB1、SB2。 一至三层行程开关：SQ0、SQ1、SQ2。
输出：电梯上升、电梯下降。
SQ2 O
SB2 O ↑上升
SQ1 O 电梯
SB1 O ↓ 下降
SQ0 O
SB0 O
要求：（1）不允许同时有两层楼要停电梯。
（2）当二楼不需要停时，能越过二楼直接到达所需楼层。
请：
1、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
2、画出状态转移图或梯形图；
3、输入指令，调试运行。（若调试不成功，请将指令系统写在试卷上）
深 圳 职 业 技 术 学 院
2001——2002学年第一学期 试卷 (G)
课程编号 课程名称电气控制与PLC应用 学分 拟题人 姚卫丰 审题人 廖申雪
机电工程 系 楼宇设备与智能化技术专业 00 级，学号 姓名
题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

设计一抢答显示电路，如图示：
儿童 学生 辅导员 教授
PB11 PB12 PB13 PB21 PB22 PB3 PB41 PB42
指示灯
L1 L2 L3 L4
彩球 PB5
SW
控制要求如下：
（1）   竞赛者若要回答主持人所提问题时，需抢先按下桌上按钮，同时对应的指示灯亮，一次只允许一组参加竞答。
（2）   指示灯亮后，需等主持人按下复位按钮PB5后灯才熄灭。为了参赛儿童及学生一些优待，PB11、PB12、PB13任一按下灯L1都亮，PB21、PB22任一按下灯L2都亮，同时，为给教授一定限制。L4只有在PB41和PB42都按下时才亮。
若竞赛者在主持人打开SW开关15S内抢答，则电磁线圈将使采球摇动，断开SW，彩球立即停止。
请：
1、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
2、画出状态转移图或梯形图；
3、输入指令，调试运行。（若调试不成功，请将指令系统写在试卷上）

深 圳 职 业 技 术 学 院
2001——2002学年第一学期 试卷 (H)
课程编号 课程名称电气控制与PLC应用 学分 拟题人 姚卫丰 审题人 廖申雪
机电工程 系 楼宇设备与智能化技术专业 00 级，学号 姓名
题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

用PLC对自动售汽水机进行控制，工作要求：
（１）  此售货机可投入１元、２元硬币，投币口为ＬＳ１，ＬＳ２；
（２）  当投入的硬币总值大于等于６元时，汽水指示灯Ｌ１亮，此时按下汽水按钮ＳＢ，则汽水口Ｌ２出汽水１２秒后自动停止。
（３）  不找钱，不结余，下一位投币又重新开始。
请：
1、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
2、画出状态转移图或梯形图；
3、输入指令，调试运行。（若调试不成功，请将指令系统写在试卷上）

深 圳 职 业 技 术 学 院
2001——2002学年第一学期 试卷 (I)
课程编号 课程名称电气控制与PLC应用 学分 拟题人 姚卫丰 审题人 廖申雪
机电工程 系 楼宇设备与智能化技术专业 00 级，学号 姓名
题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

一自动控制小车运行方向的系统，要求：
（1）   当小车所停位置LS的编号大于呼吁PB的编号时，小车生左运行至呼叫的PB位置后停止。
（2）   当小车所停位置，LS的编号小于呼吁PB的编号时，小车往右运行至呼叫的PB位置后停止。
（3）   小车位置LS与呼叫PB编号相同时，小车不动作。

行程开关
O O O O O O
LS1 LS2 LS3 LS4 LS5 LS6

O O O O O O 按钮
PB1 PB2 PB3 PB4 PB5 PB6
请：
1、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
2、画出状态转移图或梯形图；
3、输入指令，调试运行。（若调试不成功，请将指令系统写在试卷上）

深 圳 职 业 技 术 学 院
2001——2002学年第一学期 试卷 (J)
课程编号 课程名称电气控制与PLC应用 学分 拟题人 姚卫丰 审题人 廖申雪
机电工程 系 楼宇设备与智能化技术专业 00 级，学号 姓名
题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

如图示为两种液体混合装置，SL1、SL2、SL3为液面传感器，液体A、B与混合液阀分别由电磁阀YV1、YV2、YV3控制，M为搅匀电机，控制要求如下：（初始时，液体A、B阀门，混合液阀门均关闭）
（1）      按下启动按钮SB1，液体A阀门打开，液体A流入容器，当液面到达SL2时，关闭液体A阀门，打开液体B阀门，液体B流入容器，当液面到达SL1时，关闭液体B阀门。
（2）      搅匀电机开始搅匀，搅匀1分钟后停止搅动，混合液阀门打开，开始放出混合液体。
（3）      当液面下降到SL3时，再过20S后容器放空，混合液阀门关闭，回到初始态。
请：
1、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
2、画出状态转移图或梯形图；
3、输入指令，调试运行。（若调试不成功，请将指令系统写在试卷上）

 电气控制与PLC应用实操考题电气专业试卷
深 圳 职 业 技 术 学 院
2002 ——2003学年第二学期 试卷
课程编号 课程名称 电气控制与PLC 学分 拟题人 徐茜 审题人 杨 红
机电工程 系 电气工程 专业 02 级，学号 姓名

题 号
1
2
3
4
5
6
7
8
9
10
总分
得 分

评卷人

说明：（1）120分钟
（2）要求：
l       根据控制要求列出I/O分配表（15分）
l       画出PC I/O接线图（15分）
l       画出梯形图或状态转移图并作注释（20分）
l       上机调试程序（50分）

综合项目：
1项目：抢答器
控制要求：1抢答台A、B、C、D，有指示灯，抢答键。
2裁判员台，指示灯，复位按键。
3抢答时，有2S声音报警。
2项目：两台电动机顺序控制
控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止
3项目：PLC三速电动机控制
控制要求：启动低速运行3S，KM1，KM2接通；中速运行3S，KM3通（KM2断开）；高速运行KM4，KM5接通（KM3断开）。
4项目：料箱盛料过少报警系统
控制要求：分自动和手动两种控制方式：
1．            自动方式 低限开关动作后，蜂鸣器开始鸣叫，报警灯连续闪烁10次 (亮1.5秒.灭2.5秒),然后,蜂鸣器停止,灯熄灭。另外，复位按钮，可以使二者中止。
2．            手动方式 低限开关动作后，蜂鸣器和灯动作，按下复位按钮时，二者中止。
5项目：交通红绿灯
控制要求：1东西向：绿5S，绿闪3次，黄2S；红10S。
2南北向：红10S，绿5S，绿闪3次，黄2S。
6项目：彩灯顺序控制
控制要求：1 A亮1S，灭1S；B亮1S，灭1S；
C亮1S，灭1S；D亮1S，灭1S。
2 A、B、C、D亮1S，灭1S。
3 循环三次。
7项目：送料小车控制
控制要求：
1．                      如图，某送料小车示意图。小车可以在A、B之间正向起动（前进）和反向起动（后退）。 小车前进至B处停车，延时10S后返回。后退至A处停止后立即返回，如止往复。
2．                      按停止按钮，停车（小车由电机驱动）

8项目：电动机正反转
控制要求：正转3S，停2S，反转3S，停2S，循环3次。
9项目：电动机Y—Δ起动
控制要求：1Y起动3S，（KM1，KM2通）有指示灯闪烁。
2KM2断开延时1S，并有显示灯。
3Δ起动（KM1，KM3通）
 10项目：电镀生产线PLC控制
控制要求：1SQ1—SQ4为行车进退限位开关，SQ5—SQ6为上下限为开关。
2工件提升至SQ5停，行车进至SQ1停，放下工件至SQ6，电镀10S，
工件升至SQ5停，滴液5S，行车退至SQ2停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ3停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ4停，放下工件至SQ6。
3完成一次循环。
