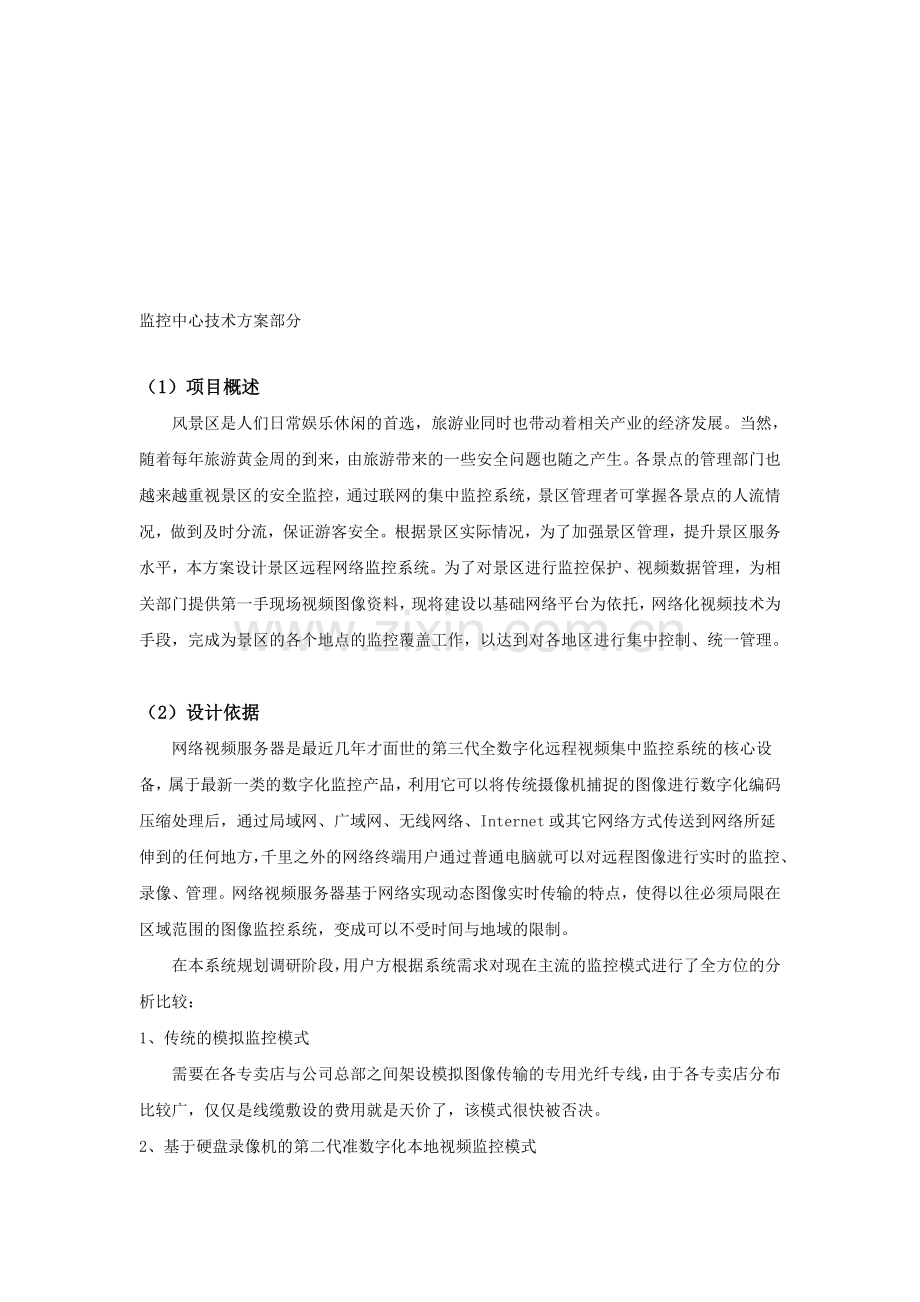

监控中心技术方案部分

（1） 项目概述
风景区是人们日常娱乐休闲的首选，旅游业同时也带动着相关产业的经济发展。当然，随着每年旅游黄金周的到来，由旅游带来的一些安全问题也随之产生。各景点的管理部门也越来越重视景区的安全监控，通过联网的集中监控系统，景区管理者可掌握各景点的人流情况，做到及时分流，保证游客安全。根据景区实际情况，为了加强景区管理，提升景区服务水平，本方案设计景区远程网络监控系统。为了对景区进行监控保护、视频数据管理，为相关部门提供第一手现场视频图像资料，现将建设以基础网络平台为依托，网络化视频技术为手段，完成为景区的各个地点的监控覆盖工作，以达到对各地区进行集中控制、统一管理。

（2） 设计依据
网络视频服务器是最近几年才面世的第三代全数字化远程视频集中监控系统的核心设备，属于最新一类的数字化监控产品，利用它可以将传统摄像机捕捉的图像进行数字化编码压缩处理后，通过局域网、广域网、无线网络、Internet或其它网络方式传送到网络所延伸到的任何地方，千里之外的网络终端用户通过普通电脑就可以对远程图像进行实时的监控、录像、管理。网络视频服务器基于网络实现动态图像实时传输的特点，使得以往必须局限在区域范围的图像监控系统，变成可以不受时间与地域的限制。
在本系统规划调研阶段，用户方根据系统需求对现在主流的监控模式进行了全方位的分析比较：
1、 传统的模拟监控模式
需要在各专卖店与公司总部之间架设模拟图像传输的专用光纤专线，由于各专卖店分布比较广，仅仅是线缆敷设的费用就是天价了，该模式很快被否决。

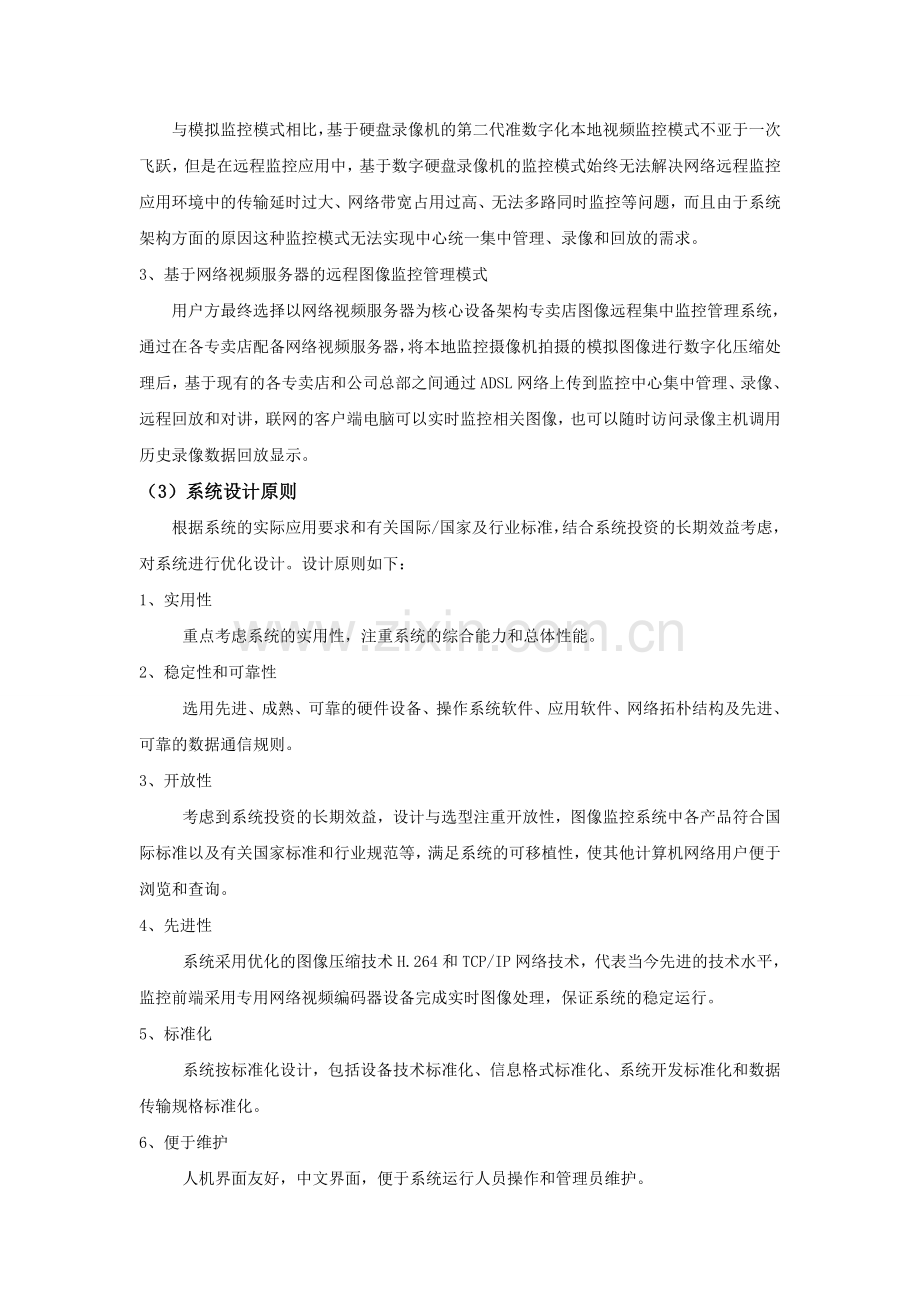

2、 基于硬盘录像机的第二代准数字化本地视频监控模式
与模拟监控模式相比，基于硬盘录像机的第二代准数字化本地视频监控模式不亚于一次飞跃，但是在远程监控应用中，基于数字硬盘录像机的监控模式始终无法解决网络远程监控应用环境中的传输延时过大、网络带宽占用过高、无法多路同时监控等问题，而且由于系统架构方面的原因这种监控模式无法实现中心统一集中管理、录像和回放的需求。
3、 基于网络视频服务器的远程图像监控管理模式
用户方最终选择以网络视频服务器为核心设备架构专卖店图像远程集中监控管理系统，通过在各专卖店配备网络视频服务器，将本地监控摄像机拍摄的模拟图像进行数字化压缩处理后，基于现有的各专卖店和公司总部之间通过ADSL网络上传到监控中心集中管理、录像、远程回放和对讲，联网的客户端电脑可以实时监控相关图像，也可以随时访问录像主机调用历史录像数据回放显示。
（3）系统设计原则
根据系统的实际应用要求和有关国际/国家及行业标准，结合系统投资的长期效益考虑，对系统进行优化设计。设计原则如下：
1、实用性
重点考虑系统的实用性，注重系统的综合能力和总体性能。
2、稳定性和可靠性
选用先进、成熟、可靠的硬件设备、操作系统软件、应用软件、网络拓朴结构及先进、可靠的数据通信规则。
3、开放性
考虑到系统投资的长期效益，设计与选型注重开放性，图像监控系统中各产品符合国际标准以及有关国家标准和行业规范等，满足系统的可移植性，使其他计算机网络用户便于浏览和查询。
4、先进性
系统采用优化的图像压缩技术H.264和TCP/IP网络技术，代表当今先进的技术水平，监控前端采用专用网络视频编码器设备完成实时图像处理，保证系统的稳定运行。
5、标准化
系统按标准化设计，包括设备技术标准化、信息格式标准化、系统开发标准化和数据传输规格标准化。
6、便于维护
人机界面友好，中文界面，便于系统运行人员操作和管理员维护。
7、安全性
提供不同的几种用户类别，具有不同的浏览查询和操作权限。
8、经济性
在满足以上要求的同时，使系统投资最少具有良好的性能价格比。

（4） 系统总体架构拓扑图

(5) 系统平台描述
（一）NVS Center软件界面：

（二）NVS Center网络视频管理系统包含四个功能模块。
(1) 用户管理模块
该模块主要完成用户集中管理、用户权限分配和用户集中认证功能。

● 用户集中管理主要包括增加用户、删除用户、更新用户和用户查询的功能，可以对所有的视频设备上的用户进行管理。
● 用户权限分配指对整个视频监控系统中每一个用户的权限，包括管理权限和业务权限的分配。一个用户可以根据层级不同，被授予不同的监控和管理权限，一个用户可以管理多个设备，一个设备也可以被多个用户管理。
● 用户集中认证指所有用户，无论在网络的什么位置，当对网络视频服务器提出访问要求后，都被要求输入用户名和密码，该用户名和密码经过认证通过后，用户才可以对视频图像进行监控、浏览和管理。
(2) 设备管理模块
● IP 地址/网关设置
● 时间设置
● 网络协议设置
● PTZ 协议选择
● OSD水印设置
● 图像大小、分辨率、输出方式选择
● 轮询方式设置
● 报警输入设置
● 站点电子地图生成

(3) 视频监视模块：
● 可以同时查看36 路一组实时摄像机图像，最多可以管理48组，1728路视频。
● 在监视的同时进行PTZ 摄像机的上、下、左、右转动及变倍、聚焦、光圈等操作；
● 配置各布局页及设置各布局页停留时间，可以建立多个布局页，每个布局页可以采用不同的分割方式，各个布局视图之间可以按照设定自动或手动切换；
● 以资源列表的方式显示前端摄像机（编码器）及监视器（解码器），并实时显示设备的状态（在线或离线）
● 手动触发录像和录音，定时录像。
● 视频窗口可添加（时间、通道、名称等）OSD水印信息。
(4) 录像功能模块：
●
● 按照时间和日期回放任何一个摄像机的录像资源
● 按照录像类型（如报警录像、手动录像、定时录像）搜索视频录像
● 在指定的图像区域内搜索动态发生变化的视频序列
● 同时回放多达4 个视频序列（同步或异步）
● 按帧回放、快速回放或快进
● 以JPEG 格式储存选定的图像
● 支持远程回放与下载录像文件、

（6） 主要设备技术参数
型号：HH9003

图像传感器
1/4” SONY Super HAD CCD
最低照度
彩色：0.3Lux，黑白：0.01Lux
焦距
18倍/26倍（可选）光学变焦，12倍电子变焦
光圈/变焦
自动/手动
背光补偿
超级背光补偿
球型云台
角度：水平360度，垂直180度
速度：水平240度/秒，垂直120度/秒
预置位：64
到每个预置位速度：1-8级可设
每个预置位停留时间：1-255秒可设
巡视组：4组
控制方式：RS485
球机尺寸
7寸
视频压缩算法
H.264 baseline profile@Level 2.2
视频解析度
PAL: 352x288（CIF）,704x288（2CIF）,704x576（D1）
NTSC: 352x240（CIF）,704x240（2CIF）,704x480（D1）
可调视频参数
Brightness, hue, contrast, saturation and image quality
流格式
纯视频流或音视频复合流
视频帧率
PAL: 1 - 25 帧/秒
NTSC: 1 - 30帧/秒
视频压缩码率
16Kbit/S～4Mbit/S
视频输出
1通道复合视频输出
音频输入
1通道线性输入，输入阻抗：1kΩ
音频压缩算法
G.726
音频输出
1通道线性输出
语音对讲输入
1通道麦克风输入
支持协议
TCP, UDP, IP, HTTP, FTP, SMTP, DHCP, DNS,ARP, ICMP, POP3, NTP, IPsec, UpnP,RTP,RTCP
系统接口
10Base-T/100Base-TX 以太网接口
1 RS485接口、1 RS232接口
报警输入
1通道on/off 输入, 支持NO (常开) 或 NC (常闭)
报警输出
1通道on/off 输出, 120VAC 1A/24VDC 1A
输入电源
直流12V 2A
最大功耗
小于20W
操作温度
-10 ~ +55 ℃
保存温度
-20 ~ +70 ℃
操作湿度
10 ~ 85%

服务器配置
NF5280M3
机箱
机架2U，带导轨；
★处理器
E5-2630v2(2.6GHz/6c)/7.2GT/15M * 2
★高速缓存
15MB
★QPI 总线速率
7.2GT/s
芯片组
英特尔®C600 服务器专用芯片组
★内存
8GB DDR3内存2个，≥24 个内存插槽，最大可扩展512GB 内存，支持高级内存纠错、内存镜像、内存热备等高级功能
硬盘控制器
集成SATA 磁盘控制器，可选8 通道SAS 3Gb 及6Gb 磁盘控制器
★硬盘
3块1TGB SAS硬盘，最大支持24 个热插拔2.5 寸SATA/SAS/SSD 接口硬盘
RAID
八通道 SAS 高性能RAID-6805（512MB缓存) 1个，支持RAID0/1/10/5
★扩展槽
≥5个PCI-E3.0插槽，其中支持4 个PCI-E 3.0 x8
网络控制器
≥2个100M/1000Mbps网卡，另可增配2个基于专用扩展技术的10GE以太网控制器；
显卡
集成带16MB 显存的显示控制器
★电源
≤700W 1+1 冗余，可选支持PMbus 的电源
光驱
DVDRW光驱
★管理功能
集成系统管理芯片，支持IPMI2.0、KVM over IP、虚拟媒体等管理功能；可选LCD 管理模块，提供本地可视化系统监控和故障诊断功能
管理软件
中文版管理软件，支持Windows/Linux系统跨平台管理；具有CPU温度、电压监控功能，具有风扇转速监控及智能调节功能，具有网络唤醒功能。
★系统数据安全
提供简体中文版智能备份还原软件，可实现一次进行多个磁盘或分区的备份；实现windows操作系统的本地及网络备份还原功能；支持USB移动硬盘、光盘备份设备，出具该软件著作权证书；
