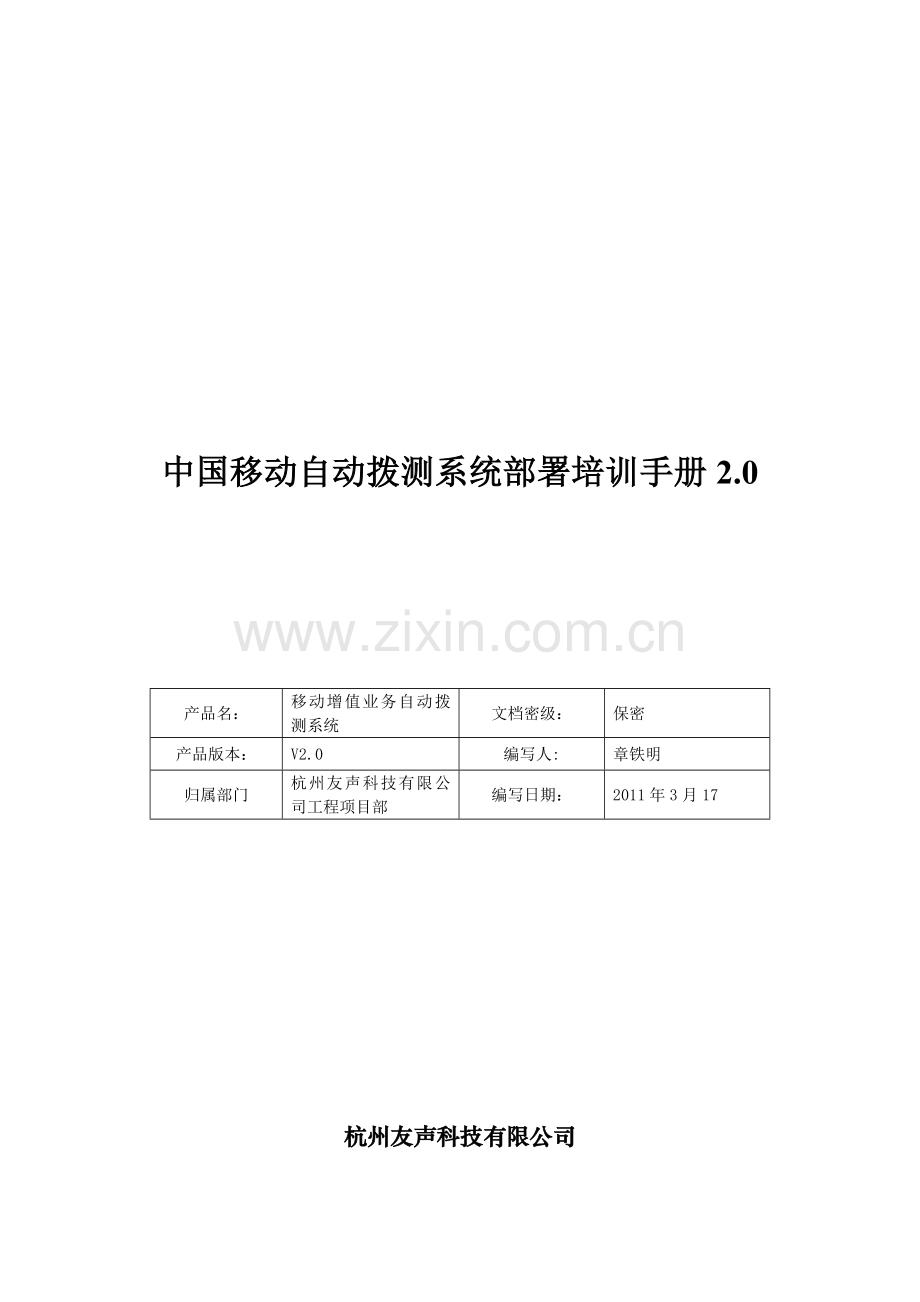

中国移动自动拨测系统部署培训手册2.0

产品名：
移动增值业务自动拨测系统
文档密级：
保密
产品版本：
V2.0
编写人:
章铁明
归属部门
杭州友声科技有限公司工程项目部
编写日期：
2011年3月17

杭州友声科技有限公司

2011年3月
修订记录
日期
修订版本
修改章节
修改描述
作者
2011-01-30
v1.0
1-3章
初稿完成
章铁明、罗胜、陈舟、王娟娟、时小平、朱彬
2011-03-23
V2.0
1-3章
1、 修改部分错误描述
2、 补充遗漏部分
3、 增加新系统内容
章铁明

目录
前言 4
二、硬件安装部署 5
1.1硬件设备盘点 5
1.2硬件设备连接 6
二、PC端程序安装部署 7
2.1 PC端程序分布与作用 7
2.2 PC端程序配置与运行 8
三、终端安装部署 17
3.1 LG GW880终端安装部署 17
3.1.1 LG GW880 刷机方法 17
3.1.2 PC环境安装部署 19
3.2 MOTOROLA MT710终端安装部署 22
3.2.1 MT710刷机方法（如有必要） 22
3.2.2 MT710一键获取权限 26
3.2.3 MT710PC环境安装部署 26
3.2.4 MT710终端安装部署 27
3.3 Dopod T8388终端安装部署 28
3.3.1 查看操作系统版本以及刷机（如有必要） 28
3.3.2 PC环境安装部署 35
3.3.3 Windows Mobile终端部署 35
3.4 S40宽口终端自动测试环境安装部署 41
3.4.1 额外的初始化命令 41
3.4.2创建调制解调器连接 43
3.5 S40细口终端自动测试环境安装部署 50
3.5.1 数据线连接 50
3.5.2 蓝牙连接 52
3.5.3 验证连接 52
3.5.4 安装部署 53
四、维护手册 54
4.1 拨测系统部分 54
4.2 终端连接部分 54
4.3 脚本运行部分 54

前言
系统详细部署手册，内部技术材料，严禁外泄。
部分省份施工人员使用的服务器可能是移动临时借用的或与其他厂家共用的，如果此文档下载在服务器上使用，请记得使用完后彻底删除。
此次项目涉及全国31省、直辖市。各省市需安装部署、维护的硬件设备以各省公司实际要求为准。<<系统安装部署手册>>提供本项目系统安装部署、维护所需较为详细的操作流程，供项目施工和维护人员参考。
手册内涉及之驱动、工具、系统文件等相关软件，将统一提供内部下载链接地址。
各省实际施工需根据现场物料资源配备情况合理分配资源，软件安装、维护所遇到的各类问题单独分析并解决。

二、硬件安装部署
概述：系统安装部署，集团建议各省部署4套自动拨测系统；施工人员需根据各省公司分配的资源完成系统安装（系统部署范围1-4套，终端部署范围1-80部）。
本章节以每套系统提供一台PC（或笔记本）服务器、20款拨测终端设备以及若干相关硬件设施为例，进行自动拨测系统硬件部署说明。（如省公司要求安装N套系统，以下硬件设备*N）
1.1硬件设备盘点
1） PC(或笔记本)服务器1台。
2） 20款拨测终端设备，各1部。
序号
品牌
型号
终端系统
数据线接口
连接方式
WAP和长短信脚本否可用
1
Dopod
T8388
Windows Mobile
自带专用线
蓝牙
是
2
LG
GW880
Android
自带专用线
USB(ADB)
是
3
Motorola
MT710
Android
自带专用线
USB(ADB)
是
4
Nokia
6300
S40
宽口 DKE-2
USB
是
5
Nokia
6600s
S40
宽口 CA-101
USB
是
6
Nokia
7310c
S40
宽口 CA-101
USB
是
7
Nokia
6303c
S40
宽口 CA-101
USB
是
8
Nokia
5310
S40
宽口 CA-101
USB
是
9
Nokia
5130
S40
宽口 CA-101
USB
是
10
Nokia
2680s
S40
细口 CA-50
蓝牙
是
11
Nokia
5000
S40
细口 CA-50
蓝牙
是
12
Nokia
7100
S40
细口 CA-50
蓝牙
是
13
Nokia
2630
S40
细口 CA-50
蓝牙
是
14
Nokia
1681c
S40
细口 CA-50
数据线串口
否
15
Nokia
1680c
S40
细口 CA-50
数据线串口
否
16
Nokia
1682c
S40
细口 CA-50
数据线串口
否
17
Nokia
7070
S40
细口 CA-50
数据线串口
否
18
Nokia
1202
S40
细口 CA-50

19
Nokia
1208
S40
细口 CA-50

20
Nokia
1209
S40
细口 CA-50

图 1.1
3） 17根充电线(wm和oms数据线充电)、20根数据线、3个六口以上接线板、4个电源USB充电器、6个七口以上有源USB HUB、1个蓝牙适配器（品牌：水木行）、1个加密狗（如果是PC服务器，有条件再配2个PC插槽USB扩展卡）。
4） 网线小扎带一捆，标签贴纸一叠。
5） 施工完毕后，剩余硬件资源可作为备用，由驻地支持保存。
1.2硬件设备连接
终端与PC的连接方式(如图1.1)：
1) 智能终端T8388(序号1)以蓝牙方式连接。
2) 智能终端GW880、MT710(序号2-3)以数据线选择ADB方式连接。
3) 非智能宽口线终端(序号4-9)以数据线选择PC套件方式连接。
4) 非智能细口带蓝牙功能终端(序号10-13)以蓝牙方式连接。
5) 非智能细口无蓝牙功能终端(序号14-17)以串口数据线方式连接。
6) 非智能12系列终端(序号18-20)以硬件方案解决自动测试，暂不进行部署安装。

以一套系统部署为例（系统部署安装请根据本省实际情况灵活调配）：
1) 将蓝牙适配器直接插在拨测服务器的USB口上，并验证蓝牙适配器可用性。
2) 将2个USB HUB直接接在拨测服务器的USB口上。
3) 将OMS两款终端数据线直接插在拨测服务器的USB口上（如果拨测服务器自身USB口不够用，可将OMS终端数据线接到USB HUB上的USB接口）。
4) 其中一个USB扩展器下挂6个宽口S40终端数据线、1个加密狗；另一个USB扩展器下挂4款无蓝牙功能小口S40终端数据线、3款12系列终端。
5) 数据线两端贴上终端型号标签，2个USB扩展器下连数据线各自整理成捆，并用网线扎带系好。
一扎：LG GW880、Motorola MT710、Nokia 5130、Nokia 5310、Nokia 6600s、Nokia 6300、Nokia 6303c、Nokia 7310c
二扎：Nokia 1202、Nokia 1208、Nokia 1209、Nokia 1680c、Nokia 1681c、Nokia 1682c、Nokia 7070
蓝牙：dopod T8388、Nokia 2630、Nokia 2680s、Nokia 5000、Nokia 7100
6) 将3个电源USB充电器插在接线板上，并各自外接一个USB扩展器。
7) 电源线两端贴上终端型号标签，按2捆数据线和一组蓝牙设备一样整理成对应的三捆，并用网线扎带系好，3捆USB接口对应插到电源USB扩展器上。原则上不允许将电源线USB口插在PC的USB口或者PC扩展的USB HUB口上，以确保有稳定的充电电压。
一扎：Nokia 5130、Nokia 5310、Nokia 6600s、Nokia 6300、Nokia 6303c、Nokia 7310c
二扎：Nokia 1202、Nokia 1208、Nokia 1209、Nokia 1680c、Nokia 1681c、Nokia 1682c、Nokia 7070
三扎：dopod T8388、Nokia 2630、Nokia 2680s、Nokia 5000、Nokia 7100
8) 如拨测服务器是PC服务器，有条件的可安装2块插槽USB扩展卡，并验证扩展卡可用性。
二、PC端程序安装部署
概述：PC端程序是自动拨测系统主体，是调度任务编辑、脚本和脚本引擎调度运行、结果打包上传的核心部件。PC端程序均为绿色软件包，直接拷贝到拨测服务器指定位置后对包内配置文件进行配置设置即可运行使用。
产品研发部、规划部提供了两个简便安装包(Install_C.rar和Install_D.rar)。默认请使用Install_D.rar安装包，解压缩后，将uusense文件夹放到D盘根目录下(当由于条件限制，拨测服务器只有C盘，且不允许重装系统的情况下，请使用Install_C.rar安装包，解压缩后，将uusense文件夹放到C盘根目录下)。
PC端程序运行，必须确保加密狗已按插在PC外接USB口上，且加密狗指示灯常亮（加密狗是白紫相间的，类似U盘的一个外接USB设备；水木行蓝牙是一个蓝色的外接USB设备；两者不要搞混了）。
2.1 PC端程序分布与作用
1) TestAgent程序包。包含config.ini、connection.ini两个配置文件，程序运行和脚本运行所需各类dll动态库文件，脚本运行所需各类lua引擎文件，一个ResultTitle.txt指标名列表文件，一个DATA临时文件存放文件夹，一个TestAgent.exe可执行文件。

TestAgent是PC调度运行工具。

2) TaskEditor程序包，存放于TestAgent目录。包含dev.dat、prov.dat两个dat文件和一个TaskEditor.exe可执行文件。

TaskEditor是本地调度任务编辑器，通过该图形界面可新建和编辑调度任务，避免手工修改调度文本出现格式错误。

3) TaskHis.exe程序包，存放于TestAgent目录。

TaskHis是历史任务查看器，通过该图形界面可查看历史任务记录，还可以查看每条记录的详细测试结果信息。

4) TestTransfer程序包，包含一个TestTransfer.ini配置文件，一个TestTransfer.exe可执行文件；一个DESUtil.class、一个JavaDes.exe和一个PushDat.exe可执行文件；将下载的jre.rar直接解压出来（一级目录）的jre文件夹放到TestTransfer目录下。

TestTransfer是测试结果打包上传工具。

5) TestMobile程序包，包含一个config.ini文件、一个TestList.txt文件，若干dll动态库文件，以及一个TestMobile.exe可执行文件。

TestMobile是三款智能终端连接测试工具。

6) TestAgent、TestTransfer和TestMobile包统一放在PC服务器D盘uusense文件夹内。

2.2 PC端程序配置与运行
2.2.1 TestAgent
1） 系统运行及结果输出配置文件config.ini：
[path] 以下为文件夹路径相关配置
script = D:\uusense\script 脚本文件存放目录，testagent会从此目录读取脚本文件；一般无需修改
logs = D:\uusense\logs 日志存放目录，当程序或脚本出错时，会往此目录输出错误日志；一般无需修改
result = D:\uusense\result 结果文件存放目录，脚本运行完成后，会往此目录输出结果文件；一般无需修改
path = D:\uusense\TestAgent;D:\uusense\ADB 系统运行所需环境变量，TestAgent启动后，会自动将其加入到系统环境变量内；无需修改
lua_path = D:\uusense\TestAgent\?;D:\uusense\TestAgent\?.lua;D:\uusense\TestAgent\?.luac
系统运行所需LUA环境变量，TestAgent启动后，会自动将其加入到系统环境变量内；无需修改
lua_cpath= 预留；无需修改
[task] 以下为任务相关配置
view = 0 配置是否在脚本开始运行时自动弹出flash界面，1为是，0为否；仅对智能终端有效
rsup = 1 配置是否在脚本运行完毕后上传结果，1为是，0为否
warn = 1 配置是否告警，预留
cache = 1 配置是否在调度服务器程序关闭时保存未运行完的任务，以便下次启动时继续执行，1为是，0为否
file = D:\uusense\run.txt 配置手工调度时的run.txt文件路径，当手工调度时，会从此路径读取run.txt文件
index=1 TaskEditor用到的RUNID，自动生成
MaxCount=100 脚本调度运行次数，后重起PC套件；建议改为5-10次
CurrCount=3 当前循环已运行到第几次脚本调度；无需修改
scan=10 无需修改

[352939027542003] PC下挂具体终端设备IMEI号，每增加一部终端需增加一段此类配置信息
MOUD = Symbian 系统OS标识，必须填写正确，目前可以取值范围：Symbian、Windows Mobile或Andriod
ADDR = 17 该终端在本PC服务器上的COM口号（或蓝牙串号）
NAME = Nokia 6300 弹出的FLASH界面中的窗口名字，可以自行更改

2） S40终端WAP类业务连接配置connection.ini：
352939027542003=uuconnection1 终端IMEI对应PC服务器上预先建立好的拨号连接名

3） TestAgent.exe直接双击运行

界面启动稍后，程序自动进入启动状态，在”文件”下拉框可见，可进行启动服务、停止服务和退出程序操作。

在”操作”下拉框可选择“立即执行”（即运行已调度好的run.txt调度任务）开始任务调度运行，“定制任务”调出任务编辑器TaskEditor，“配置设定”预留，“查看历史”调出历史任务查看器。
2.2.2 TaskEditor
1） TaskEditor.exe直接双击运行（或从TestAgent内调出）。

可进行新增任务、删除任务、修改任务、清空所有、保存任务和重新加载等操作。
l 新增任务，弹出新增任务窗口

按照界面提示分别填写以下信息
调度类型：可选择“按次、循环和定时”三种调度类型
调度次数：填写大于0的整数
开始时间：脚本开始运行时间，按格式要求填写，默认为当前窗口打开时间
任务发布人：本省测试人员姓名
省份，地市：根据实际情况填写
设备列表：从配置文件读取本拨测服务器终端配置信息，供下拉选择。选择一款终端后，既将该终端对应的脚本列在主窗体内供测试人员进行复选。
选择业务：可通过该选择项过滤业务脚本。
填写完成后，点击“确定”按钮，生成任务，如下图所示：

l 删除任务
在任务定制窗体复选调度任务，再点击“删除任务”可进行单个或多个任务删除操作。

l 修改任务
选中某条调度记录，点击“修改任务”，弹出修改任务窗体

可对单条调度进行个别修改调整，包括调度类型、次数、开始时间、发布人、设备类型、省份、地市等。
l 清空所有
清空当前准备调度的所有任务项，以便重新增加任务调度安排。
l 保存任务
将当前任务定制保存到调度计划内，以便后续执行调度使用。
l 重新加载
重新加载前一次新增任务定制，以便测试员在对任务定制误删除或误修改操作后，直接恢复到前一次任务定制列表。
2.2.3 TaskHis
1） TaskHis.exe直接双击运行（或从TestAgent内调出）。

l 查询历史
查看历史任务调度记录，如下图：

l 查看结果
在历史记录内，选中一条记录，点击“查看结果”（或直接双击历史记录），以查看该记录的详细测试结果信息，如下图：

2.2.4 TestTransfer
1） 任务与结果上传下载配置TestTransfer.ini：
[UDP]
uuTransferIp=127.0.0.1 //与调度服务器通讯IP，一般无需改动
uuTransferPort=6400 //与调度服务器通讯端口,一般无需改动
ScheduleIp=127.0.0.1 //任务发送IP，一般无需改动
SchedulePort=6500 //任务发送端口，一般无需改动

[WEB] //WEB参数
Flag=0 //生效标志位，控制本段参数是否生效，1为是，0为否；集团项目目前不用WEB方式调度，设为0，无需修改。
DownloadTaskList=http://192.168.1.109/testmob/index.php?controller=interface&AgenName=深圳南山代理点&action=DownloadLists //任务列表下载接口
DownloadTaskInterval=60000 //无需改动
DownloadScriptList=http://192.168.1.109/testmob/index.php?controller=interface&action=ScriptLists //脚本列表下载接口
DownloadScriptPackage=http://192.168.1.109/testmob/index.php?controller=interface&action=taskscript //脚本包下载接口
DownloadScriptInterval=60000 //无需改动
PostFile=http://192.168.1.109/testmob/index.php?controller=interface&action=Upload //结果上传接口
PostRunId=http://192.168.1.109/testmob/index.php?controller=interface&action=UpdateStatus //运行窗台上传接口

[FTP] //FTP参数
Flag=1 //生效标志位，控制本段参数是否生效，1为是，0为否；设为1，无需修改。
IP=221.176.8.37 //FTP地址
Port=21 //FTP端口
User=hzys //FTP账号
Password=g1s2m3t4s# //FTP密码
ResultDir=./result/hzys //结果上传至FTP目录
ScriptDir=./script/hzys //脚本上传至FTP目录

[Encrypt]
GenerateKeyUrl=http://221.176.8.37:8080/generateKey //文件加密密钥获取地址
User=nbpt //密钥获取帐户名
Password=g1s2m3t4s //密钥获取密码

[Store]
uuTransferDir=D:\uusense\uuStore //上传文件临时存放目录
ScheduleDir=D:\uuSense //调度计划存放目录

[Task]
VersionNumber=141 //任务版本号，系统内部调用，初始设为1
此次工程实施主要以FTP参数配置为主，将测试结果以FTP方式传输给集团后端系统接口；现场施工需先测试FTP地址端口是否畅通，具体配置信息统一设置，无特殊要求，无需改动默认配置。
cmd内“telnet 221.176.8.37 21”，如下图则为成功连接

“telnet 221.176.8.37 8080”，如下图则为成功连接

2） TestTransfer.exe直接双击运行

可进行开启服务、重下脚本和关闭服务操作。程序启动开启5000端口，与TestAgent进行UDP通讯，将TestAgent产生的业务测试结果文件和测试脚本打包压缩以FTP方式传输给集团后端接口。
程序启动时会检查业务测试结果是否已上传过，若未曾上传，则会将未曾上传的结果文件一并上传。
本次项目施工，不涉及该程序脚本下载功能。
2.2.5 TestMobile
1） 配置TestList.txt列表
配置TestList.txt时，请直接修改对应操作系统的记录（或者复制一行记录再作修改），尽量不要手工自行增加记录，以免格式不正确导致Testmobile认不到配置。设备名称、操作系统、设备IMEI和设备地址（Andriod系统设备地址无关）都需要填对。
2） 双击TestMobile.exe
选择“菜单-测试列表”，将终端连接配置导入

双击需要尝试连接的终端记录，打开FLASH界面，在界面上右键选择连接，尝试终端连接，如能连接成功，终端界面将回显在FLASH界面上。

使用Testmobile，需要注意的是：
1、仅用于连接性测试，测试完请关闭Testmobile程序；当Testmobile一直启动着某终端的连接时，该终端的TestAgent调度是会运行失败的，对同一终端的控制只能是两个程序其中之一独占使用。
2、某款智能机一旦使用Testmobile连接成功，并已开始调度运行了。如有遇到终端调度运行，手机终端不响应的情况，记得尝试使用Testmobile再查看连接是否正常是很管用的手段。终端运行不一定一次连上后，能保证其运行期间不出连接性问题。
3、对于OMS终端，请确保数据线连接并选择ADB后再尝试Testmobile连接。有时，当终端与服务器保持数据线连接状态时，重起终端，你会直接用Testmobile尝试连接，是连不上的；切记拔插一下数据线，选择一下ADB选项后再尝试连接测试。
三、终端安装部署
3.1 LG GW880终端安装部署
3.1.1 LG GW880 刷机方法
刷机是为了使GW880具备ADB功能，以便可以进行自动测试。
1、下载OMSloader2.5刷机工具，刷机前请确保手机电池已充满，避免刷机过程中途断电，则极有可能刷机失败，而送厂家修理。
2、关机（数据线未连接服务器）。
3、进入下载模式：手机同时按返回键（左侧）+音量增键（右侧）；按住两个键的同时用数据线连接至服务器的USB口上，过一会，手机出现绿色屏幕，即进入下载模式。
4、服务器上会有提示安装新硬件，选择V10S+MOSLOADER2.5目录下的usb文件夹进行手动安装驱动即可（有时这个安装会失败。提示失败的时，在点击确认之前先把“是否再提示此硬件更新”的勾去掉，这样后面点击start后还会有提示安装新硬件刷机也能继续完成）。
5、运行OMSloader2.5.exe，勾选主界面的Production mode

6、点“start”，如果界面长时间无反应（尽量多等会，除非超过一小时，可求助其他同事，如果前面的步骤做好了，一般都会成功，禁止点击“stop”按钮），则重复第4步，重新安装一遍驱动，直到手机屏幕上出现“SW Upgrade Mode Downloading”（或者长按电源键，屏幕一闪，重新进入下载模式），这时刷机开始了！等着吧，5分钟，新鲜的系统就出来了！如下图:

5、校验开始：

6、开始写modem

7、成功：

刷机完毕，系统会自动重启。
8、请进入“设置-显示”内将自动调光的勾去掉，把亮度设置为最低（操作到位，需保证是最低）；再进入锁屏时间，选择“从不”，以上步骤必须设置，否则将直接影响自动测试。
9、GW880刷机操作是对那些手机连接电脑时没有ADB选项的机型，刷机之前充满电。刷机后使用拔插数据线连接电脑时，终端会有提示选择ADB选项。

3.1.2 PC环境安装部署
1、安装驱动Big_Creek_Flashing_Tool_V0.5.rar，运行setup.exe进行安装即可。
2、将tools文件夹复制到d:\
3、修改setting.cfg配置文件，将imei=860186000357190修改为你的测试终端imei号。
4、进入DOS，如下操作：
开始->运行->cmd->d:->cd d:\tools

5、在手机的/data目录下建立一个c的目录，按照下面执行：
adb shell->su->cd /data->mkdir c->chmod 777 c
（abd shell 进入设备；su 获取操作权限；cd /data进入data目录；mkdir c创建C目录；chmod 777 c 改变c目录模式）。
服务器启动首次运行adb shell时会提示启动成功
mkdir c完成会提示创建文件夹成功（但终端内以前创建过C文件夹时，此过程可能会提示终端目录下文件夹已存在，创建失败，不影响后续操作)。
继续chmod 777 c，然后执行两次exit返回到DOS。

6、将UUAgent文件传入终端内，运行adb push .\UUAgent /data/c，确保D盘tools内已有GW880的UUAgent终端程序文件（MT710请使用MT710的UUAgent程序文件）；若有文件传送不了的情况，可换台电脑进行尝试。

7、将setting.cfg文件传入终端指定位置，adb push .\setting.cfg /data/c

8、启动终端agent，按照下面执行：
adb shell->su->cd /data/c->chmod 777 UUAgent->./UUAgent&
进入设备进入c目录，改变UUAgent文件模式，再启动UUAgent

9、运行TestMobile.exe进行连接性测试。
10、其他操作命令：ls，显示当前目录下的所有文件和文件夹名称，可用于查看文件是否已传入c目录下；ps，显示终端已启动进程名，可用于查看UUAgent程序是否已启动(只要看见UUAgent即可)。
11、su命令如果获取终端操作权限成功，命令符“$”应变为“#”，如果权限获取失败，则仍为“$”，后续命令操作将无效。
12、注意：OMS两款终端，当终端首次完成以上操作，并连接测试成功后，终端重起，无需重复以上操作。终端重起后，UUAgent程序不是立即启动的，当在服务器上运行Testmobile，并尝试连接时，终端程序才开始启动。因此，终端重起后，首次连接测试极有可能是连不上的，请耐心等待半到1分钟后(多给点时间，让终端上的UUAgent程序启动成功)，如还是未见连接成功，请关闭Testmobile，重新开启Testmobile再次尝试连接终端，耐心等待半分钟。如反复3次以上还是连接不上，再另寻原因。
3.2 MOTOROLA MT710终端安装部署
3.2.1 MT710刷机方法（如有必要）
MT710不是一定要刷机的，我们拿到的MT710系统版本可能不一样，但如果终端使用正常，图片比对也能成功，就没必要刷机。进入“设置-关于设备”查看。

MT710系统比较如下，我们刷机包里的64P系统是相对比较稳定点的。

如果你的MT710不需要刷机，请跳过本小节。

1、刷机包下载（可从公司工程部SVN处下载），包内含3个文件。
2、安装驱动“MT710 USB驱动程序.msi”和刷机工具“RSDLite_4.6.msi”。
3、数据线、USB插口都要确保没有问题；数据线最好用原装的；最好关闭电脑休眠模式。
4、充电与备份，刷机前请将电池充满电，如果手机内有重要数据文件，请做好备份工作。
5、将手机与电脑断开连接，关机。关机状态下，按住音量上键和相机按键不放，再按电源键，手机将进入升级模式，屏幕显示“MBM Flash-mode”。
6、然后将手机连接电脑。启动PC端的RSD4.6刷机工具，如下图：

如果数据线连接正常，在status处可以看见终端”Connected…”状态。选中第一条终端记录，将在Device处显示终端信息，请确保选中该终端了，且终端已是连接状态了，再开始下面的操作。
7、选择需要刷机的系统版本SBF文件，如下图：

8、点击“Start”按钮开始刷机，如下图：

开始刷机，状态栏显示刷机中，Progress显示每个刷机步骤的进度，Result显示当前刷机结果。开始刷机后，在刷机完成前，千万不要拔出数据线。
9、刷机大概需要5-30分钟，刷机完成Start又变为可选，Status为Finished，Result为PASS，如下图：

手机会自动启动再关闭一次，然后稍等片刻，拔下数据线，按下电源键启动手机，刷机完毕。继续以下MT710的一键获取权限、主清除、主复位等初始化操作。
3.2.2 MT710一键获取权限
1、用数据线连上终端，选择“大容量存储”。
2、将“一键取Root_Universal_Androot.ophone8_V1.5.3.apk”文件拷贝至手机的app文件夹内。
3、拔除数据线，进入终端的“我的收藏-所有文件夹-app”目录下，选择
