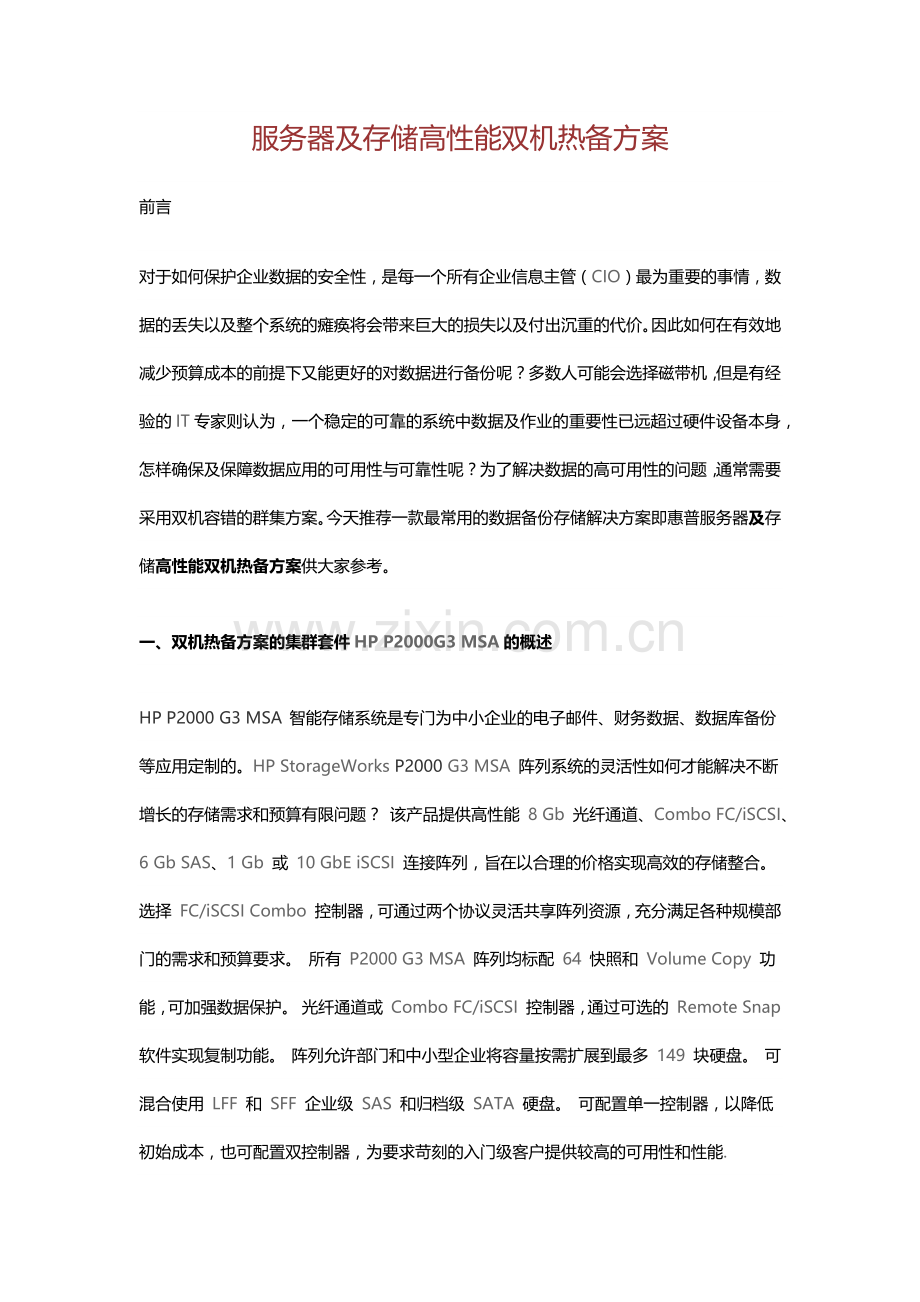

1、服务器及存储高性能双机热备方案前言 对于如何保护企业数据的安全性,是每一个所有企业信息主管(CIO)最为重要的事情,数据的丢失以及整个系统的瘫痪将会带来巨大的损失以及付出沉重的代价。因此如何在有效地减少预算成本的前提下又能更好的对数据进行备份呢?多数人可能会选择磁带机,但是有经验的IT专家则认为,一个稳定的可靠的系统中数据及作业的重要性已远超过硬件设备本身,怎样确保及保障数据应用的可用性与可靠性呢?为了解决数据的高可用性的问题,通常需要采用双机容错的群集方案。今天推荐一款最常用的数据备份存储解决方案即惠普服务器及存储高性能双机热备方案供大家参考。一、双机热备方案的集群套件HP P2000G3
2、MSA的概述HP P2000 G3 MSA 智能存储系统是专门为中小企业的电子邮件、财务数据、数据库备份等应用定制的。HP StorageWorks P2000 G3 MSA 阵列系统的灵活性如何才能解决不断增长的存储需求和预算有限问题? 该产品提供高性能 8 Gb 光纤通道、Combo FC/iSCSI、6 Gb SAS、1 Gb 或 10 GbE iSCSI 连接阵列,旨在以合理的价格实现高效的存储整合。 选择 FC/iSCSI Combo 控制器,可通过两个协议灵活共享阵列资源,充分满足各种规模部门的需求和预算要求。 所有 P2000 G3 MSA 阵列均标配 64 快照和 Volume
3、 Copy 功能,可加强数据保护。 光纤通道或 Combo FC/iSCSI 控制器,通过可选的 Remote Snap 软件实现复制功能。 阵列允许部门和中小型企业将容量按需扩展到最多 149 块硬盘。 可混合使用 LFF 和 SFF 企业级 SAS 和归档级 SATA 硬盘。 可配置单一控制器,以降低初始成本,也可配置双控制器,为要求苛刻的入门级客户提供较高的可用性和性能.二、双机热备方案的服务器群集工作原理服务器群集是一组协同工作并运行群集软件的独立服务器。服务器群集为资源和应用程序提供高可用性、故障恢复、可伸缩性和可管理性。服务器群集允许客户端在出现故障和计划中的暂停时,依然能够访问应
4、用程序和资源。如果群集中的某一台服务器由于故障或维护需要而无法使用,资源和应用程序将转移到可用的群集节点上。群集服务的优点包括:高可用性:通过服务器群集,资源(例如:磁盘驱动器和Internet协议(IP)地址)的所有权会自动从故障服务器转移到可用的服务器。当群集中的某个系统或应用程序发生故障时,群集软件会在可用的服务器上重新启动故障应用程序,或者将工作从故障节点分散到剩下的节点上。由此,用户只在瞬间感觉到服务的暂停。故障恢复:当故障服务器重新回到其预定的首选所有者的联机状态时,群集服务将自动在群集中重新分配工作负荷。该特性可配置,但默认禁用。可管理性:您可以使用“群集管理器”工具,将群集作为
5、一个单一的系统进行管理,并对犹如运行于一个单一服务器的应用程序实施管理。您可以将应用程序转移到群集中的其它服务器。“群集管理器”可用于手动平衡服务器的工作负荷,并针对计划维护释放服务器。您还可以监控群集的状态、所有节点以及来自网络任何地方的资源。可伸缩性:群集服务可扩展以满足需求的增长。当群集监督应用程序的总体负荷超出了群集的能力范围时,可以添加附加的节点。三、双机热备方案的基本介绍选择双机热备方案多数可能会涉及到ROSE HA软件,这里我们暂不做考虑,而是利用微软操作系统自带的MSCS双机热备来防范服务器单点故障,如Microsoft Windows Server 2003 Enterpri
6、se Edition中自带MSCS(Microsoft Cluster Service)的服务来实现双机热备。1、第一种双机热备方案以HP P2000G3 MSA SAS结构为集群套件,该方案是由两台HP DL380 G7服务器和一个HP P2000 G3 SAS共享磁盘阵列柜组成。双机备份方案拓扑如下图所示: 2、第二种双机热备方案以HP P2000G3 MSA FC结构为集群套件,该方案是由两台HP DL580 G7服务器和一个HP P2000 G3 FC共享磁盘阵列柜组成。双机备份方案拓扑如下图所示: 在这两种双机备份容错方案中,可将Windows2008 Enterprise Serv
7、er操作系统和应用程序安装在两台服务器(HP DL380或DL580G7服务器)的本地系统盘上,应用系统的数据是通过磁盘阵列集中管理和数据备份的,极大地保护了数据的安全性和保密性。因为用户的数据存放在外部HP P2000 G3共享磁盘阵列中,在一台服务器出现故障时,备机主动替代主机工作,保证服务不间断。双机热备份系统采用网络“心跳”方法保证主系统与备用系统的联系。所谓“心跳”,指的是主从系统之间相互按照一定的时间间隔发送通讯信号,表明各自系统当前的运行状态。一旦“心跳”信号表明主机系统发生故障,或者备用系统无法收到主机系统的“心跳”信号,则系统的高可用性管理软件认为主机系统发生故障,主机停止工
8、作,并将系统资源转移到备用系统上,备用系统将替代主机发挥作用,以保证网络服务运行不间断。此方案中服务器的工作模式采用Active/Standby的方式。方案特点:1,第一种方案采用SAS直连架构而非SAN架构磁盘柜,不仅具有非常高的I/O性能,而且有效的节省客户的硬件投入;而第二种方案则采用典型FC SAN结构磁盘柜,其I/O性能显得更为突出,单总体硬件成本较为高贵。2,第一种方案,如果采用单控制器最多四台服务器共享同一阵列集群,包括Windows,Linux平台;第二种方案,可依据SAN交换机的端口数可连接更多的服务器。当然,如果依照第一种方案直接将SAS控制器更换为FC光纤控制器,同样可实
9、现双机热备功能。3,支持完全的分级存储技术,磁盘阵列柜可混合使用SAS盘和SATA盘,将用户访问频繁的数据存放在高性能的SAS硬盘,将不经常访问的数据存放在SATA硬盘,从而实现数据的分级存储,节约用户的投资;4,可升级到无单点故障的拓扑(每台服务器与磁盘柜之间有冗余路径),提高应用的可靠性;5,磁盘柜具有良好的扩展性,能够满足大型数据库应用快速增长的存储空间的要求;四、方案中所需硬件设备介绍2台 服务器(HP DL380G7/或HP DL580G7)1台 共享存储(HP P2000G3) 2块 HP SC08Ge HBA控制器(第二种方案,则至少需要1台SAN交换机及FC HBA卡两块) 2
10、条 HP Ext Mini SAS 1m Cable ALL(或FC连线)HP StorageWorks P2000G3 模块化智能阵列(HP P2000 G3)是一款直连外部共享存储解决方案,可帮助客户轻松实现从直连存储到集中式存储的迁移。其目标客户是需要进行存储整合的企业,包括预算和IT资源有限的小型企业,或者拥有数以百计的小型部门和远程分支机构的大型企业。HP P2000标配有12个托架,能够同时支持3.5英寸企业级双端口SAS硬盘和存档级别的SATA硬盘。用户最多可连接三个具有12个驱动器托架的P2000机箱,轻松添加更多的存储容量。基本机柜中的最大原始容量为3.6TB SAS或者12
11、TB SATA,添加三个驱动器机箱后,最高容量可达最大 288 TB;包括扩展容量,取决于机型。当您添加机箱、主机或用户时,P2000 G3阵列系列产品不会产生任何隐藏的成本、许可或费用,因此具备出色的经济高效性。 主要特性与优点 HP P2000 G3 MSA 阵列系统可借助容纳 LFF 和 SFF SAS 及 SATA 硬盘的 8Gb 光纤通道、Combo FC/iSCSI、6Gb SAS 和 1Gb 或 10GbE iSCSI 系统,提供低成本的整合存储阵列解决方案,以满足部门级和中小型企业的需求。 P2000 G3 MSA 能够以较低的初始投资提供单控制器机型,或可提供更好数据保护的双
12、控制器机型。 FC/iSCSI Combo 控制器允许不同部门使用经济高效的协议共享资源。 广泛的硬盘选择意味着更高的投资回报。 HP P2000 G3 MSA 阵列系统可提供多种硬盘选择: 高性能企业级双端口 SAS 硬盘和低成本、高容量存档级 SAS MDL 或 SATA MDL 硬盘。 该阵列前端标配 12 或 24 个硬盘托架,能够同时支持全部三种硬盘类型。 P2000 G3 MSA 标配 64 快照和 Volume Copy 克隆功能。 用户可选择将快照数量增加到 512,P2000 G3 光纤通道 MSA 和光纤通道/iSCSI 机型支持 Remote Snap (复制)软件选件。
13、以低点开始,并逐步增加所支持的服务器数量和总容量,非常灵活 P2000 G3 MSA 使客户根据需要,将存储容量从 600GB 扩展至 57.6TB SAS、288TB SAS MDL 或 192TB SATA。 P2000 G3 MSA 阵列可支持多达 7 个 LFF 机箱和 96 块硬盘,或 5 个 SFF 机箱和最多 149 块硬盘。 单控制器或双控制器可满足各种预算需求。 功能强大的全新控制器(光纤通道、FC/iSCSI、SAS、10GbE 和 1Gb iSCSI)及 2GB 读/写缓存,可支持多达 64 台主机。 最新的 8Gb 光纤通道、6Gb SAS 和 10GbE 及 1Gb
14、iSCSI 技术,可让用户通过快速、可靠、低成本的方式访问数据。 所有 P2000 G3 MSA 机型配有 64 快照和 Volume Copy 功能,无需额外费用。 可选择更高的 512 快照功能。 还能提供 Remote Snap 软件,通过光纤通道或 Combo FC/iSCSI 控制器进行快照复制。 借助 512 个总容量超过 2TB 的 LUN,P2000 G3 MSA 阵列拥有充足的 LUN,可灵活进行存储配置。 为轻松管理的 SAN 环境提供全面的数据保护 利用双主动/主动控制器、双端口驱动器和冗余硬件组件降低 IT 故障风险。 为增强数据保护,P2000 G3 MSA 配有一个
15、 64 快照许可(可选 512 快照)和 Volume Copy 软件,可有效节省空间,无需额外费用即可完成写时复制快照和克隆。 光纤通道或 Combo FC/iSCSI 机型提供可选的远程快照(复制)。 部署轻松安全,有效减少操作时间。 降低操作员出错的风险,从而避免宕机和数据丢失,提高客户满意度。 支持客户可自行更换的热插拔组件,如硬盘、磁盘机箱、控制器、风扇和电源。 P2000 G3 控制器支持升级以前的 MSA2000 G1 和 G2 机型,无论使用何种协议。 P2000 G3 光纤通道、FC/iSCSI Combo、SAS 或 iSCSI 控制器支持数据就地升级,从而保护用户在 JB
16、OD 和硬盘 上的投资,同时提供了更高的性能和功能。 HP StorageWorks P2000 G3 MSA 磁盘阵列系统主要规格和型号HP StorageWorks P2000 G3 MSA 阵列系统的灵活性如何才能解决不断增长的存储需求和预算有限问题? 该产品提供高性能 8 Gb 光纤通道、Combo FC/iSCSI、6 Gb SAS、1 Gb 或 10 GbE iSCSI 连接阵列,旨在以合理的价格实现高效的存储整合。 选择 FC/iSCSI Combo 控制器,可通过两个协议灵活共享阵列资源,充分满足各种规模部门的需求和预算要求。 所有 P2000 G3 MSA 阵列均标配 64
17、快照和 Volume Copy 功能,可加强数据保护。 光纤通道或 Combo FC/iSCSI 控制器,通过可选的 Remote Snap 软件实现复制功能。 阵列允许部门和中小型企业将容量按需扩展到最多 149 块硬盘。 可混合使用 LFF 和 SFF 企业级 SAS 和归档级 SATA 硬盘。 可配置单一控制器,以降低初始成本,也可配置双控制器,为要求苛刻的入门级客户提供较高的可用性和性能。主要有以下型号: 1、HP StorageWorks P2000G3 SAS 磁盘阵列系统(P/N:AW592A,AP838A)2、HP StorageWorks P2000G3 iSCSI 磁盘阵列
18、系统(P/N:BK829A,AP838A)3、HP StorageWorks P2000G3 FC/iSCSI 双Combo控制器 LFF 磁盘阵列系统(P/N:AP837A,AP838A)4、HP StorageWorks P2000G3 FC 磁盘阵列系统(P/N:AP836A,AP838A)5、HP StorageWorks P2000G3 10Gb iSCSI 磁盘阵列系统(P/N:AW595A,AP838A) 五,双机热备方案的实施和管理:在实施这个方案之前,客户必须要充分考虑方案的可行性以及整个方案的预算成本。我们会充分了解咨询客户是否真正实施的必要性,是否决定使用双机热备,一定要分析一下企业该业务系统的重要性以及对服务中断的容忍程度,即企业的业务系统能容忍多长时间恢复服务,如果服务系统不能恢复会造成多大的影响。HP服务器和MSA2000都有内置的LED指示器,能够预先对故障、温度超标和其它异常发出警告,易于管理和维护。本方案优势主要体现在企业数据应用系统的高可用性、高安全性两个方面,并且具有安装部署简单、经济高效的特点。无论对于企业还是管理者,在后期的维护和管理上都能轻松自如,自由掌控。双机热备解决方案技术是一种成熟而高效率的管理趋势,它不仅能够全面提高您企业的生产率、效率、可用性及性能,而且能引导您进入新市场、获得高收益,助企业成长。 .
