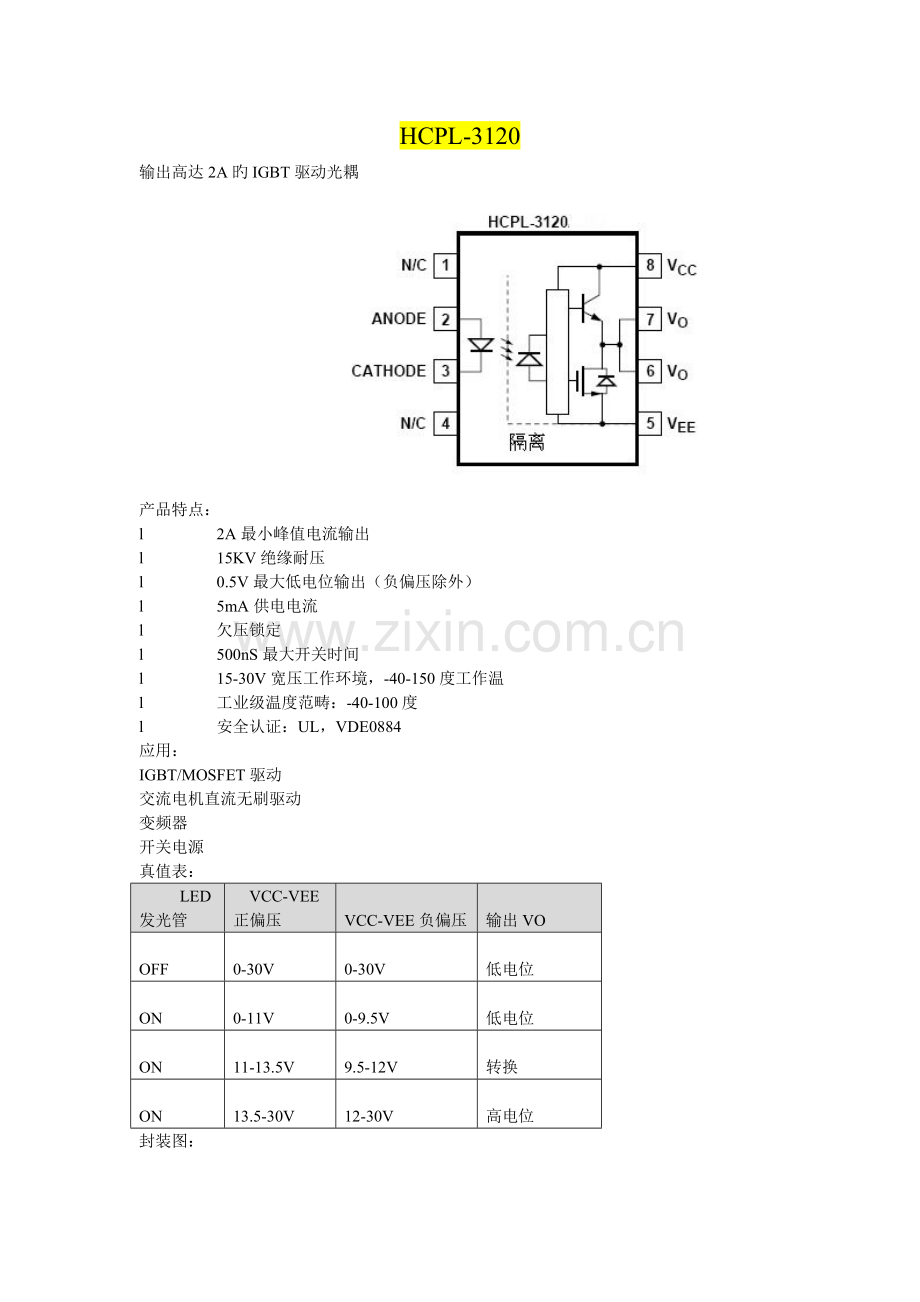

HCPL-3120输出高达2A旳IGBT驱动光耦 产品特点：l 2A最小峰值电流输出l 15KV绝缘耐压l 0.5V最大低电位输出（负偏压除外）l 5mA供电电流 l 欠压锁定l 500nS最大开关时间l 15-30V宽压工作环境，-40-150度工作温l 工业级温度范畴：-40-100度l 安全认证：UL，VDE0884应用：IGBT/MOSFET驱动交流电机直流无刷驱动变频器开关电源真值表： LED发光管 VCC-VEE正偏压 VCC-VEE负偏压 输出VO OFF 0-30V 0-30V 低电位 ON 0-11V 0-9.5V 低电位 ON 11-13.5V 9.5-12V 转换 ON 13.5-30V 12-30V 高电位封装图： 最大额定值：参数符号最小值最大值单位储存温度TS-55125工作温度TA-40100 平均输入电流 IF 25 mA瞬时峰值电流输入IP 1A反响输入电压 VR 5V输出电流峰值IOPP 2.5A 供电电压VCC-VEE 035V 输出驱动电压VOUT0VCCV 输出功耗PO 250mW推荐工作条件：参数符号最小值 最大值 单位 工作温度TA-40100 输入信号电流IF7 16mA输 入电压（关）VF-3.00.8V输出侧正电压VCC2-VE15 30（VE-VEE）V电气特性： 参数 符号 最小值 典型值 最大值 单位高电位输出电流 IOH 0.5 1.5 A低电位输出电流 IOL 0.5 2.0 A高电位输出电压 VOH VCC-4 VCC-3 V低电位输出电压 VOL 0.1 0.5 V输入电容 CIN 60 pF UVLO阈值 VUVLO 11.0 12.3 13.5 V 开关特性： 参数 符号 最小值 典型值 最大值 单位输入到高电位输出延时 tPLH 0.10 0.30 0.50 uS输入到低电位输出延时 tPHL 0.10 0.30 0.50脉宽失真 PWD 0.3010%-90%上升时间 tr 0.190%-10%下降时间 tf 0.1DESAT到保护输出延时 tdesat(fault) 3 7 20复位信号 PWRESET 0.1UVLO到输出高延时 tuvlo on 0.8UVLO到输出低延时 tuvlo off 0.6典型电路连接：
