施工现场常见工程材料见证取样要求.doc

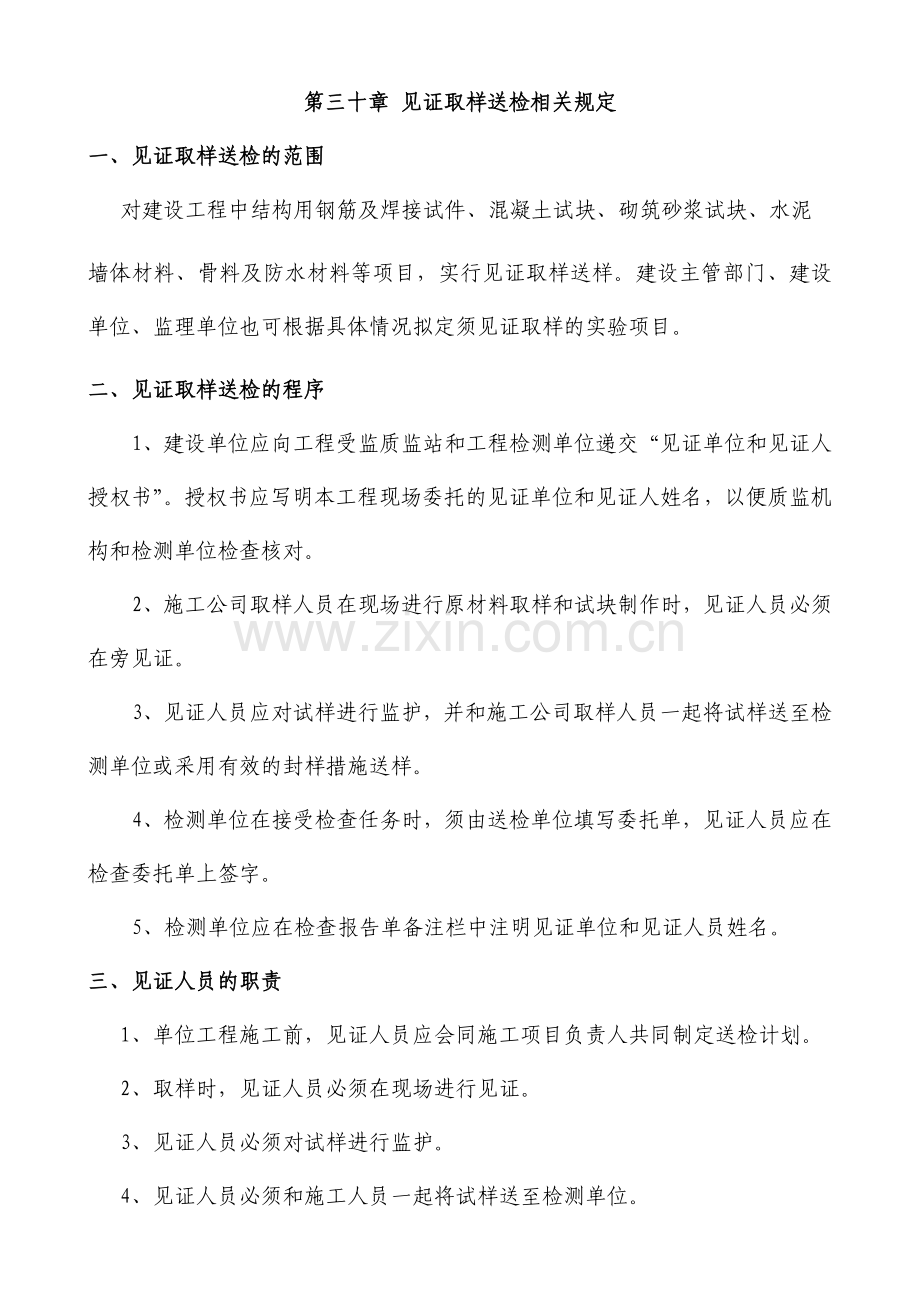

第三十章 见证取样送检相关规定 一、见证取样送检的范围对建设工程中结构用钢筋及焊接试件、混凝土试块、砌筑砂浆试块、水泥墙体材料、骨料及防水材料等项目，实行见证取样送样。建设主管部门、建设单位、监理单位也可根据具体情况拟定须见证取样的实验项目。二、见证取样送检的程序1、建设单位应向工程受监质监站和工程检测单位递交“见证单位和见证人授权书”。授权书应写明本工程现场委托的见证单位和见证人姓名，以便质监机构和检测单位检查核对。2、施工公司取样人员在现场进行原材料取样和试块制作时，见证人员必须在旁见证。3、见证人员应对试样进行监护，并和施工公司取样人员一起将试样送至检测单位或采用有效的封样措施送样。4、检测单位在接受检查任务时，须由送检单位填写委托单，见证人员应在检查委托单上签字。5、检测单位应在检查报告单备注栏中注明见证单位和见证人员姓名。三、见证人员的职责 1、单位工程施工前，见证人员应会同施工项目负责人共同制定送检计划。 2、取样时，见证人员必须在现场进行见证。 3、见证人员必须对试样进行监护。 4、见证人员必须和施工人员一起将试样送至检测单位。 5、有专用送样工具的工地，见证人员必须亲自封样。 5、见证人员必须在检查委托单上签字。 7、见证人员对试样的代表性和真实性负有法定责任。四、检查取样的规定建筑工程原材料、构配件及试件检查取样规定序号材料名称相关标准规范代号实验项目组批原则及取样规定1水泥1、硅酸盐水泥2、普通硅酸盐水泥3、矿渣硅酸盐水泥4、粉煤灰硅酸盐水泥5、火山灰硅酸盐水泥5、复合硅酸盐水泥GB175-2023/ XG1-2023必试：安定性、凝结时间、强度其他：细度、烧失量、SO3、碱含量、氯化物、放射性1、 散装水泥：对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过500T随机从不少于3个车罐中各取等量水泥，经搅拌均匀后，从中称取不少于12KG的水泥作为试样。2、 袋装水泥：对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过200T随机从不少于20袋中各取等量水泥，经搅拌均匀后，从中称取不少于12KG的水泥作为试样。7、砌筑水泥GB3183-2023必试：安定性、凝结时间、强度、保水率其他：细度、SO3、放射性8、 中热硅酸盐水泥9、 低热硅酸盐水泥10、低热矿渣硅酸盐水泥GB200-2023必试：安定性、凝结时间、强度其他：水化热、MgO、SO3、碱含量、烧失量、比表面积袋装水泥与散装水泥应分别进行编号和取样。每一编号为一取样单位。水泥出厂不超过500T为一编号。取样方法按GB12573进行。取样应有代表性，可连续取，也可从20个以上不同部位取等量样品，总量至少14KG11、高铝水泥GB201-2023必试：强度、凝结时间、细度其他：化学成分同一水泥厂、同一类型、同一编号的水泥，每120T为一取样单位，局限性120T也按一取样单位计。取样应有代表性，可从20袋中各取等量样品，总量至少15KG。注：水泥取样后，超过45天使用时必须重新取样实验。12、快硬硫铝酸盐水泥13、快硬铁铝酸盐水泥GB 20472-2023JC/T 437-2023必试：比表面积、凝结时间、强度每一编号为一取样单位。取样方法按GB12573进行。取样应有代表性，可连续取，也可从20个以上不同部位取等量样品，总量至少12KG2掺合料1、粉煤灰GB/T 1596-2023必试：细度、烧失量、需水量比其他：含水量、SO3、以连续供应相同等级的不超过200T为一验收批，每批取试样一组（不小于1KG）散装灰取样，从不同部位取15份试样，每份13KG，混合拌匀按四份法缩取出1KG送试（平均样）袋装灰取样从每批任抽10袋，每袋不少于1KG，按上述方法取平均样1KG送试。2、天然沸石粉JG/T 3048-1998必试：细度、需水量比、吸铵值其他：水泥胶、砂28天抗压强度比以相同等级的沸石粉每120T为一验收批，局限性120T也按一取样单位计。每批取试样一组（不小于1KG）袋装灰取样从每批任抽10袋，每袋不少于1KG，按四份法缩取出1KG送试（平均样）散装灰取样，从不同部位取10份试样，每份不少于1KG，然后缩取平均试样3、用于水泥和混凝土中的粒化高炉矿渣粉GB/T 18046-2023必试：密度、有害物质含量、碱活性检查、含水率、烧失量、比表面积取样方法按GB12573进行。取样应有代表性，可连续取，也可从20个以上不同部位取等量样品，总量至少20KG。实验应混合均匀，按四份法缩取出比实验所需要量大一倍的试样（称平均样） 建筑工程原材料、构配件及试件检查取样规定 续上表序号材料名称相关标准规范代号实验项目组批原则及取样规定3砂JGJ 52-2023必试：筛分析、含泥量、泥块含量其他：密度、有害物质含量、坚固性、碱活性检查、含水率(1)以同一产地、同一规格每400m3或500t为一验收批，局限性400 m3或500t也按一批计。每一验收批取样一级（22kg）。(2)当质量比较稳定、进料量较大时，可定期检查。(3)取样部位应均匀分部，在料堆上从8个不同部位抽取等量试样（每份11kg）。然后用四分法缩至22 kg。取样前先将取样部位表面铲除。4混凝土拌和用水JGJ 63-2023必试：PH值、氯离子含量其他：不容物、硫化物含量采集的水样应具有代表性。取样方法按.JGJ63-2023的规定。5碎石或卵石JGJ 52-2023必试：筛分析、含泥量、泥块含量、针片状颗粒含量、压碎指标其他：密度、有害物质含量、坚固性、碱活性检查、含水率(1)以同一产地、同一规格每400m3或500t为一验收批，局限性400 m3或500t也按一批计。每一验收批取样一组。(2)当质量比较稳定进料量较大时,可是定期检查。(3)一组实验样40kg（最大粒径10、15、20mm）或80kg（最大粒径31.5、40mm），取样部位应均匀分布，在料堆上从五个不同的部位手抽取大体相等的试样15份（料堆的顶部、中部、底部），每份540kg，然后缩分到40kg或80kg送试。5轻集料轻集料GB/T 17431.1-2023；GB/T 17431.2-2023必试：筛分析、堆积密度、吸水率、筒压强度、粒型系数其他：软化系数、有害物质含量、烧失量(1)以同一品种，同一密度等级，每200m3为一验收批，局限性200m3b也按一批计。(2)试样可以从料堆自上到下不同部位，不同方向任选0点（袋装料应从10袋中抽取）应避免取离析的及面层的材料。(1) 初次抽取的试样应不少于10份，其总料应多于实验用料量的1倍。拌合均匀后，按四分法缩分到实验所需的用料量；轻集料为50L（以必试项目计），轻细集料为10L（以必试项目计）轻细集料GB/T 17431.1-2023；GB/T 17431.2-2023必试：筛分析、堆积密度其他：软化系数、有害物质含量、烧失量7石灰(1)建筑生石灰JC/T 479-2023必试：其他：CaO+MgO含量、未消化残渣含量、CaO含量、产浆量(1)同一类别，同一等级不超过200t为一验收批。日产量200t以上，每批量不大于200t，日产量局限性200tt，每批量不大于100t。日产量局限性100t，每批量不大于100t.。(2)从不同部位选取，取样点 少于25个，每个点不少于2kg，缩分至4kg.(2) 建筑生石灰粉JC/T 479-2023必试：其他：CaO+MgO含量、细度、CaO含量(1)以同一厂家，同一类别，同一等级不超过100t为一验收批。(2)从样本中随机抽取10袋样品，总量不少于3kg，缩分至300g.(3) 建筑消石灰JC/T 481-2023必试：其他：CaO+MgO含量、细度、游离水、体积安定性(1)以同一厂家，同一类别，同一等级不超过100t为一验收批。(2)从样本中随机抽取10袋样品，总量不少于1kg，缩分至250g。 建筑工程原材料、构配件及试件检查取样规定 续上表序号材料名称相关标准规范代号实验项目组批原则及取样标准8建筑石膏GB9775-2023必试：细度、凝结时间其他：抗折强度、标准稠度用水量(1)以同一生产厂家，同等级的石膏200t为一验收批，局限性200t也按一批计。(2)样品经四扫法缩分至0.2kg送试。9砌墙砖和砌块(1)烧结普通砖GB/T5101-2023必试：强度其他：抗风化性能、泛霜、石灰爆裂、放射性物质(1)每15万块为一验收批，局限性15万块也按一批计。(2)每一验收批随机抽取强度实验试样一组（10块）。(2)烧结多孔砖GB 13544-2023GB 50203-2023必试：强度等级其他：抗风化性能、泛霜、石灰爆裂、吸水率、孔洞排列及其结构(1)每3.5万块为一验收批，局限性3.5万块也按一批计。(2)每一验收批随机抽取强度实验试样一组（10块）。(3)烧结空心砖、空心砌块GB13545-2023必试：强度等级其他：密度、抗风化性能、泛霜、石灰爆裂、吸水率、孔洞排列及其结构、放射性物质(1)每3.5万块为一验收批，局限性3.5万块也按一批计。(2)每批从尺寸偏差和外观质量检查合格的砖中，随机抽取抗压强度实验试样一组（5块）。(4)非烧结普通砖JC/T 422-2023必试：抗压强度、抗折强度其他：抗冻性、吸水率、耐水性(1)每5万块为一验收批，局限性5万块也按一批计。(2) 每批从尺寸偏差和外观质量检查合格的砖中，随机抽取抗压强度实验试样一组（10块）。(5)粉煤灰砖JC239-2023必试：抗压强度、抗折强度其他：干燥收缩抗冻性、(1) 每10万块为一验收批，局限性10万块也按一批计。(2) 每一验收批随机抽取试样一组（20块）。(5)粉煤灰砌块JC 238-1991(1996)必试：抗压强度其他：密度、炭化、抗冻性、干燥收缩(1)每200m3为一验收批，局限性200m3也按一批计。(2)每批从尺寸偏差和外观质量检查合格的砌块中，随机抽取试样一组（3块），将其切割成边长200mm的立方体试件进行抗压强度实验。(7)蒸压灰砂砖GB11945-1999必试：抗压强度、抗折强度其他：密度、抗冻(1)每10万块为一验收批，局限性10万块也按一批计。(2)每一验收批随机抽取试样一组（10块）。(8)蒸压灰砂空心砖JC/T 637-2023必试：抗压强度其他：抗冻性(1)每10万块为一验收批，局限性10万块也按一批计。(2)从外观合格的砖样中，用随机抽取法抽取2组10块（NF砖为2组20块）进行抗压强度实验和抗冻性实验。注：NF为规格代号，尺寸为240X115X53(mm)(9)普通混凝土小型空心砌块GB8239-1997必试：强度等级其他：空心率、含水率、抗冻性、抗渗性、相对吸水率(1)每1万块为一验收批，局限性1万块也按一批计。(2)每批从尺寸偏差和外观质量检查合格的砌块中，随面抽取抗强度等级试样一组（5块）。注：掺工业废渣需检查抗冻性、放射性。(10)轻集料混凝土小型空心砌块GB/T 15229-2023GB/T4111-1997必试：强度等级其他：密度等级、干缩率、炭化系数、软化系数、抗冻性、放射性、相对含水率(11)蒸压加气混凝土砌块GB 11968-2023必试：强度等级、干体积密度其他：抗冻性、干燥收缩、导热性(1)同品种、同规格、同等级的砌块，以1000块为一验收批，局限性1000块也按一批计。(2)每批从尺寸偏差和外观质量检查合格的砌块中，随机抽取砌块，制作3组试件进行立方体抗压强度实验，制作3组试体做干体积密度检查。10钢材(1)碳素结构钢GB/T 700-2023必试：拉伸实验（屈服点、抗拉强度、伸长率）弯曲实验其他：断面收缩率、硬度、冲击，化学成分(1) 每批由同一牌号、同一炉罐号，同一等级、同一尺寸、同一规格，同一交货状态每50t为一验收批，局限性50t也按一批计。(2) 每一验收批取一组试件（拉伸、弯曲各一个）。(2)低碳钢热轧园盘条GB/T701-2023GB/T2975-1998GB/T2101-2023必试：拉伸实验（屈服点、抗拉强度、伸长率）弯曲实验其他：化学成分(1) 同一厂别，同一炉罐号，同一规格，同一交货状态每50t为一验收批，局限性50t也按一批计。(2) 每一验收批取一组试件（拉伸1个，弯曲2个）。取自不同盘。 建筑工程原材料、构配件及试件检查取样规定 续上表序号材料名称相关标准规范代号实验项目组批原则及取样标准(3)热轧带肋钢筋GB/T2101-2023GB 1499.2-2023GB/T2975-1998必试：拉伸实验、（屈服点抗拉强度、伸长率）弯曲实验其他：反复弯曲化学成分（1）同一厂别，同一炉罐号，同一规格，同一交货状态每50t为一验收批，局限性50t也按一批计。（2）每一验收批取一组试件（拉伸1个，弯曲2个）。在任选的两根钢筋切取。10钢筋(4)钢筋混凝土用热轧光圆钢筋GB 1499.1-2023GB/T2975-1998GB/T2101-2023必试：拉伸实验（屈服点、抗拉强度、伸长率）弯曲实验其他：反向弯曲化学成分同一厂别，同一炉罐号，同一规格，同一交货状态每50t为一验收批，局限性50t也按一批计。每一验收批取一组试件（拉伸1个，弯曲2个）。在任选的两根钢筋切取。(5)钢筋混凝土用余热解决钢筋GB13014-1991GB/T2975-1998GB/T2101-2023(5)冷扎带肋钢筋GB13788-2023GB/T2975-1998GB/T2101-2023必试：拉伸实验（屈服点、抗拉强度、伸长率）弯曲实验。其他：松弛率、化学成分同一牌号，同一外形，同一规格，同一生产工艺、同一交货状态每50t为一验收批，局限性50t也按一批计。每一验收批取拉伸试件1个（逐盘），弯曲试件2个（每批），松弛试件1年（定期）。 在每（任）盘中的任意一端截去500mm后切取。(7) 冷扎扭钢筋JG 190-2023GB/T2975-1998GB/T2101-2023必试：拉伸实验（屈服点、抗拉强度、伸长率）弯曲实验、重量节距、扎扁厚度其他：-同一牌号，同一规格，同一台扎机，同一台班每10t为一验收批，局限性10t也按一批计。每批取弯曲试件一个，拉伸试件2个，重量、节距、厚度各3个。 取样部位应距离钢筋端部不小于500mm,试样长度宜取偶数倍节距，且不应小于4倍节距，同时不小于500mm。(8) 预应力混凝土钢丝GB/T5223-2023GB/T2103-2023必试：抗拉强度断后伸长率、弯曲实验其他：扭转、断面收缩率、松弛率、钢丝应成批验收。每批由同一牌号，同一规格，同一加工状态的钢丝组成，每批重量不大于50t。在每（任一）盘中任意一端截取，抗拉强度1根/盘，断后伸长率1根/盘，弯曲实验1根/盘；扭转实验1根/盘，断面收缩率1根/盘，松弛率不少于1根/每协议批。(9)中强度预应力混凝土钢丝YB/T155-1999GB/T2103-2023GB/T 10120-1996必试：抗拉强度、伸长率、反复弯曲其他：规定非比例伸长应力和松弛率每批由同一牌号，同一规格，同一强度等级，同一生产工艺制度的钢丝组成，每批重量不大于50t。每盘钢丝的两端取样进行抗拉强度、伸长率、反复弯曲的检查。 规定非比例伸长应力和松弛率实验，每季度抽检一次，每次不少于3根。(10)预应力混凝土用钢棒GB/T 5223.3-2023必试：抗拉强度、伸长率、平直度其他：规定非比例伸长应力和松弛率钢棒应成批验收，每批由同一牌号，同一外形，同一公称截面尺寸，同一热解决制度加工的钢棒组成。不管交货状态是盘卷或直条，试件均在端部取样，各实验项目取样数量均为1根。批量划分按交货状态和公称直径而定（盘条13mm，批量为5盘）；（直条13mm，批量为1000条；13mm-25mm,批量为200条；25mm，批量为100条）。注：以上批量划分均合用于必试项目(11)预应力混凝土用钢绞线GB/T5224-2023必试：整根钢铰线的最大力、规定非比例延伸力、最大力总伸长率、尺寸其他：伸直性、表面、应力松弛性、疲劳及斜拉实验预应力用负铰线应成批验收，每批由同一牌号、同一规格、同一生产工艺捻制的钢铰线组成，每批重量不大于50t。在每（任）盘卷中任意一端截取，整根钢铰线的最大力3根/每批，规定非比例延伸力3根/每批，最大总伸长率3根/每批，尺寸逐盘卷，应力松弛性能不小于1根/每协议批，伸直性3根/每批。建筑工程原材料、构配件及试件检查取样规定 续上表序号材料名称相关标准规范代号实验项目组批原则及取样标准10钢材(12)预应力混凝土用低合金钢丝GB/T 5223.3-2023必试：拔丝用盘条：抗拉强度、伸长率、冷弯钢丝：抗拉强度、伸长率、反复弯曲、应力松弛其他：化学成分拔丝用盘条：见本表10-（5）（低碳热轧圆盘条）钢丝：每批钢丝应由同一批号、同一形状、同一尺寸、同一交货状态的钢丝组成。 从每批中抽查5%，但不少于5盘进行形状、尺寸和表面检查。 从上述检查合格的钢丝中抽取5%，优质负抽取10%，不少于3盘，拉伸实验每盘一个（任意端）；不少于5盘，反复弯曲实验每盘一个（任意端去掉500mm后取样）。(13)一般用途低碳钢丝GB/T 5294-2023GB/T2103-2023必试：抗拉强度、1800弯曲实验次数、伸长率（标距100mm）钢丝：抗拉强度、伸长率、反向弯曲、应力松弛其他：-每批钢丝应由同一尺寸、同一锌层级别、同一交货状态的钢丝组成。从每批中抽查5%，但不少于5盘进行形状、尺寸和表面检查。 从上述检查合格的钢丝中抽取5%，优质钢抽取10%，不少于3盘，拉伸实验、反复弯曲实验每盘各一个（任意端）11钢筋连接1、焊接GB 50204-2023JGJ/T27-2023JGJ 18-2023必试：抗拉强度抗剪强度弯曲强度在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺实验，并经实验合格后，方可正式生产。实验结果应符合质量检查与验收时的规定。抽取试件数量及规定如下：(1) 电阻点焊接制品凡钢筋牌号、直径及尺寸相同的焊接骨架和焊接网应视为同一类制品、月.每300件为一批，一周内局限性300件的也按一批计；外观检查应按同一类型制品分批检查，每批抽查5%，且不得少于5件；力学性能检查的试件，应从每批成品中切取；切取过试件的试品，应补焊同牌号、同直径的钢筋，其每边的搭接长度不应小于2个孔格的长度；当焊接骨架所切取试件的尺寸小于规定的试件尺寸，或受力钢筋直径大于8mm时，可在生产过程中制作模拟焊接实验网片（见JGJ 18-2023图5.2.1-a），从中切取试件；由几种直径钢筋组合的焊接骨架或焊接网，应对每种组合的焊点作为力学性能检查；热扎钢筋的焊点应作为剪切实验，试件应为3件；冷轧带肋钢筋焊点除作剪切实验外，尚应对纵向和横向冷轧带肋钢筋作拉伸实验，试件应为1个。剪切试件纵筋长度应大于或等于290mm，横筋长度应大于或等于50mm（见JGJ 18-2023图5.2.1-b）；拉伸试件纵筋长度应大于或等于300mm（见JGJ 18-2023图5.2.1-c）；焊接网剪切试件应沿同一横向钢筋随机切取；切取剪切试件时，应使制品中的纵向钢筋成为试件的受拉钢筋。（1）钢筋电阻点焊（2）钢筋闪光对焊接头GB 50204-2023JGJ/T27-2023JGJ 18-2023必试：抗拉强度抗剪强度弯曲强度在同台班内，由同一焊工完毕的300个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头的数量较少，可在一周内累计计算；累计仍局限性300个接头、也按一批计。力学性能实验时，试件应从每批接头中随机切取5个试件，其中3个做拉伸实验。个做弯曲实验。焊接等长预应力钢筋（涉及螺丝杆与钢筋时，可按生产时同条件制作模拟试件。）螺丝端杆接头可只做拉伸实验。封闭环式箍筋闪光对焊接头，以500个同牌号、同规格的接头作为一批，只做拉伸实验。钢筋电弧焊接头必试：拉伸实验在现浇混凝土结构中，应以300个同牌号、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋、同型式接头作为一批。第批随机切取3个接头，做拉伸实验。在装配式结构中，可按生产条件制作模拟试件，每批3个，做拉伸实验。钢筋与钢板电弧搭接焊接头可只进行外观检查。注：在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径钢筋接头中切取3个试件。以下电渣压力焊接头、气压焊接头取样均同。 建筑工程原材料、构配件及试件检查取样规定 续上表序号材料名称相关标准规范代号实验项目组批原则及取样标准11钢筋连接钢筋电渣 压力焊接头GB50204-2023JGJ 107-2023必试：拉伸实验在现浇钢筋混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当局限性300个接头时，仍应作为一批。每批随机切取3个接头做拉伸实验。钢筋气压焊接头必试：拉伸实验弯曲强度（梁、板的水平筋连接）在现浇钢筋混凝土结构中，应以300个同牌号钢筋接头作为一批，在砌体结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当局限性300个接头时，仍应作为一批。在同一批中若有几根直径不同的钢筋焊接接头，应在最大的钢筋接头中切取3个试件。在柱、墙的竖向钢筋连接中，应从每批接头中随机切取3个接头进行拉伸实验；在梁、板的水平钢筋连接中，应另切取3个试件做弯曲实验。预埋件钢筋T型接头必试：拉伸实验预埋件钢筋下T型接头的外观检查，应从同一台班内完毕的同一类型预埋件中抽查5%，且不得少于10件。当进行力学性能检查时，应以300件同类型预埋件作为一批。一周内连续焊接时，可累计计算。当局限性300件时，亦应按一批计算。应从每批预埋件中随机切取3个接头做拉伸实验，试件的钢筋长度应大于或等于200mm，钢板的长度和宽度均应大于或等于50mm（见JGJ 18-2023图5.7.2）。2.机械连接GB50204-2023JGJ 107-2023JG/T 163-2023必试：抗拉强度接头的施工现场检查：钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检查，工艺检查应符合下列规定：1、每种规格钢筋的接头试件不应少于3根；2、钢筋母材抗拉强度试件，不应少于3根，且应取自接头试件的同一根钢筋。锥螺纹接头套筒挤压接头镦粗直螺纹接头滚扎直螺纹接头熔融金属充填接头水泥灌浆充填接头必试：抗拉强度(1)接头的现场检查按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格的接头每500个为一验收批。局限性500个接头也按一验收批计。(2)每一验收必须在工程结构中随机截取3个接头试件做抗拉强度实验。(3)现场连续检查10个验收批抽样试件抗拉强度实验1次合格率为100%时，验收批接头数量可以扩大1倍。12防水材料沥青防水卷材石油沥青纸胎油毡油纸石油沥青玻璃纤维胎油毡石油沥青玻璃布胎油毡铝箔面油毡GB 50207-2023GB 50208-2023GB326-2023GB/T14686-2023JC/T84-1996必试：纵向拉力、耐热度、柔度、不透水性其他：）以同一生产厂的同一品种、同一标号、同一等级的产品，100卷为一验收批。大于1000卷抽5卷，100-499卷抽4卷，100卷以下抽2卷，进行规格尺寸和外观质量检查。在外观质量检查合格的卷材中，任取一卷作物理性检查。将试样卷材切除距外层卷头2500mm顺纵向截取向切取500mm的2块全幅卷材送试。高聚物改性沥青防水卷材改性沥青聚乙烯胎防水卷材弹、塑性改性沥青防水卷材沥青复合胎柔性防水卷材自粘橡胶沥青防水卷材聚合物改性沥青复合防水卷材GB 50207-2023GB 50208-2023GB18242-2023JC/T690-2023GB 23441-2023必试：拉力、最大拉力时、延伸率、不透水性、低温柔度、耐热度同序号12.规定。将试样卷材切除距外层卷头2500mm后，顺纵向切取80mm的全幅卷材试样2块。一块作物理性能检查用，另一块备用。 建筑工程原材料、构配件及试件检查取样规定 续上表序号材料名称相关标准规范代号实验项目组批原则及取样标准12防水材料合成高分子卷材聚氯乙烯防水卷材氯化聚乙烯防水卷材三元丁橡胶防水卷材氯化聚乙烯一橡胶共混防水卷材高分子防水材料（第一部分片材）GB 50207-2023GB 50208-2023GB 12952-2023GB 12953-2023JC/T 645-2023JC/T584-1997GB 18173.1-2023必试：拉伸强度、断裂伸长率、不透水性、低温弯折性其他：胶粘剂性能同序号12.规定。将试样卷材切除距外层卷头300mm后，顺纵向切取1800mm的全幅卷材2块。一块作物理性能检查用，另一块备用。沥青基防水涂料溶剂型橡胶沥青防水涂料水性沥青基防水涂料GB 50207-2023GB 50208-2023JC/T852-1999JC/T 408-2023必试：固体含量、不透水性、低温柔性、耐热性、粘结性同一生产厂每5t 产品为一验收批，局限性5t也按一批计。随机抽取，整桶装抽样数应不低于/2（n是产品的桶数）从已检的桶内不同部位，取相同量的样品，混合均匀后取两份样品，分别装人样品容器中，样品容器应留有约5%的空隙，盖严，并将样品容器外部擦干净立即作好标志。一份实验用，一份备用。合成高分子防水材料聚氨脂防水涂料GB 50207-2023GB 50208-2023GB/T19250-2023必试：断裂时的延伸率、拉伸强度、低温柔性（或低温弯折性）、不透水性（或抗渗性）、潮湿基面粘结强度、固体含量其他：同一生产厂，以甲组份每5t为一验收批，局限性5t也按一批计算。乙组份按产品重量配比相应增长。每一验收批按产品的配比分别取样，甲乙组份样品总重为2kg。搅拌均匀后的样品，分别装入干燥的样品容器中，样品容器内应留有5%的空隙，密封并作好标志。聚合物乳液建筑防水涂料JC/T854 - 2023必试：断裂、延伸率、拉伸强度、低温柔性（或低温弯折性）、不透水性（或抗渗性）、潮湿基面粘结强度其他：同一生产厂每5t产品为一验收批，局限性5t也按一批计。总共取样4Kg，样品用于检查。随机抽取，抽样数应不低于/2（n是产品的桶数）从已检的桶内上、中、下部位，取相同量的样品，混合均匀后取两份样品，0.2-0.41分别装入样品容器中，样品容器应留有约5%的空隙，盖严，并将样品容器外部擦干净立即作好标志。一份实验用，一份备用。聚合物水泥防水涂料GB/T 23445-2023GB12573-2023必试：断裂、延伸率、拉伸强度、低温柔性、不透水性（或抗渗性）潮湿基面粘结强度同一生产厂每10t产品为一验收批，局限性10t也按一批计。产品的液体组份取样同上。配套固体组份的抽样按GB12973-1999中的袋装水泥的规定进行，两组份共取5kg样品。无机防水涂料水泥基渗透结晶型防水涂料无机防水堵漏材料GB 50207-2023GB 50208-2023GB/T 3186-2023GB 18445-2023GB 23440-2023必试：抗折强度湿基面粘结强度抗渗压力同一生产厂每50t产品为一验收批，局限性50t也按一批计。在10个不同的包装中随机取样，每次取样10kg。取样后应充足拌合均匀，一分为二；一份送试，另一份密封保存一年，以备复验或仲裁用。密封材料建筑石油沥青GB 50207-2023GB 50208-2023GB/T 3186-2023GB/T 494-2023GB/T 11147-2023必试：软化点、针入度、延度其他：溶解度、蒸发损失、蒸发后针入度同一生产厂地，同一品种，同一标号，每20t为一验收批，局限性20t也按一批计。每一验收批取样2kg。在料堆上取样时，取样部位应均匀分布，同时应不少于五处，每处取洁净的等量试样共2kg作为检查和留样用。建筑防水沥青嵌缝油膏JC/T 207-2023必试：耐热性（屋面）、低温柔性、拉伸粘结性、施工度以同一生产厂、同一标号的产品每20t为一验收批，局限性20t也按一批计。每批随机抽取3件产品，离表皮大约50mm处各取样1kg，装于密封容器内，一份作实验用，另两份留作备用。 建筑工程原材料、构配件及试件检查取样规定 续上表序号材料名称相关标准规范代号实验项目组批原则及取样标准12 防水材料合成高分子密封聚氨脂建筑密封膏聚硫建筑密封膏丙烯酸脂建筑密封胶聚氯乙烯建筑防水接缝材料JC/T 482-2023JC483-2023JC484-2023JC/T 798-1997必试：拉伸粘结性、低温柔性其他：密度恢复率以同一生产厂、同等级、同类型产品每20t为一验收批，局限性20t也按一批计。每批随机取试样3组，试样量不少于1kg（屋面每1t为一验收批）。其中两个试件备用。随机抽取，抽样数应不低于/2（n是产品的桶数）。从已初检的桶内不同部位，取相同量的样品，混合均匀后A、B组分各2份，分别装入样品容器中，样品容器应留有5%的空隙，盖严，并将样品容器外部擦干净，立即作好标志。一份实验用，一份备用。建筑用硅酮结构密封胶GB 16776-2023必试：拉伸粘结性其他：下垂度、热老化以同一生产厂、同一类型、同一品种的产品，每3t为一验收批，局限性3t也按一批计。随机抽样，单组分产品抽样量为5支，双组分产品从原包装中抽样，抽样量为3-5Kg，抽取的样品应立即密封包装。高分子防水卷材胶粘剂JC/T 863-2023GB/T 12954.1-2023必试：剥离强度其他：粘度合用期剪切状态下的粘合性以同一生产厂、同一类型、同一品种的产品，每5t为一验收批，局限性5t也按一批计。根据不同的批量，从每批中随机抽取下表规定的容器个数，用适当的取样器，从每个容器内（预先搅拌均匀）取等量的试样。试样总量约1.0L，并经充足混合，用于各项实验。批量大小（容器个数）抽取个数（最小值）2-8 29-27 328-54 455-125 5125-215 5217-343 7344-512 8513-729 9730-1000 10高分子防水材料止水带GB 18173.2-2023必试：拉伸强度：、扯断伸长率、撕裂强度以同一生产厂、同月生产、同标记的产品为一验收批。在外观检查合格的样品中，随机抽取足够的试样，进行物理检查。高分子防水材料止水带GB 18173.2-2023必试：拉伸强度、拉断伸长率、撕裂强度油毡瓦GB/T 20474-2023必试：耐热度、柔度其他：以同一生产厂，同一等级的产品，每500捆为一验收批，局限性500捆也按的批计。从外观、重量、规格、尺寸、允许偏差合格的油毡瓦中，任取2片试件进行物理性实验。13外加剂普通减水剂GB8076-2023JG/T 377-2023钢筋锈蚀，28天抗压强度比，减水率掺量大于1%（含1%）的同品种、同一编号的外加剂，每100t为一验收批，局限性100
