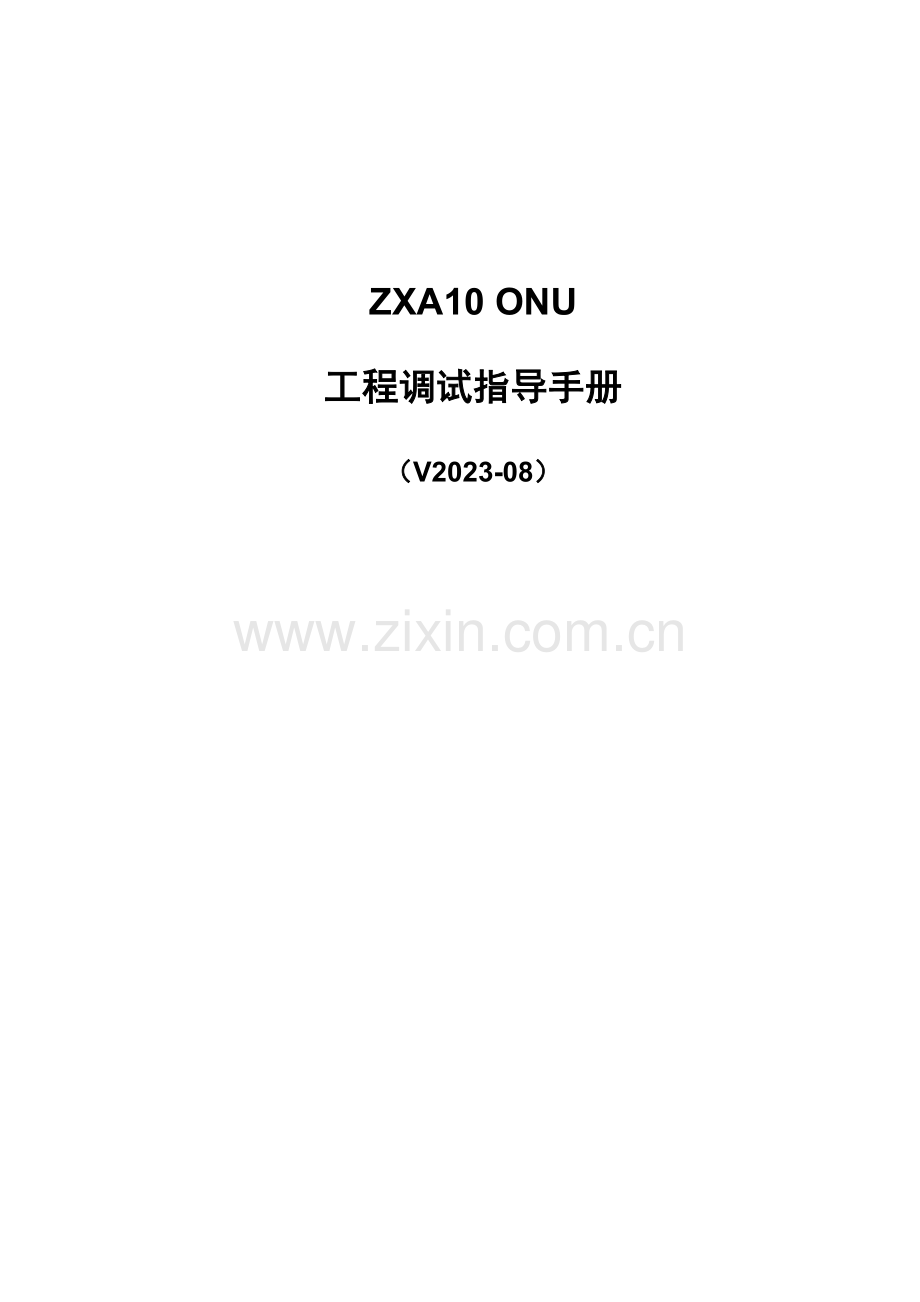

ZXA10 ONU
工程调试指导手册
（V2023-08）

中兴通讯股份有限公司
ONU
工程调试指导手册（V2023-08）

策 划 ZTE工程服务部 固网互换产品用服部
编 著 丁杰
审 核 ××
* * * *

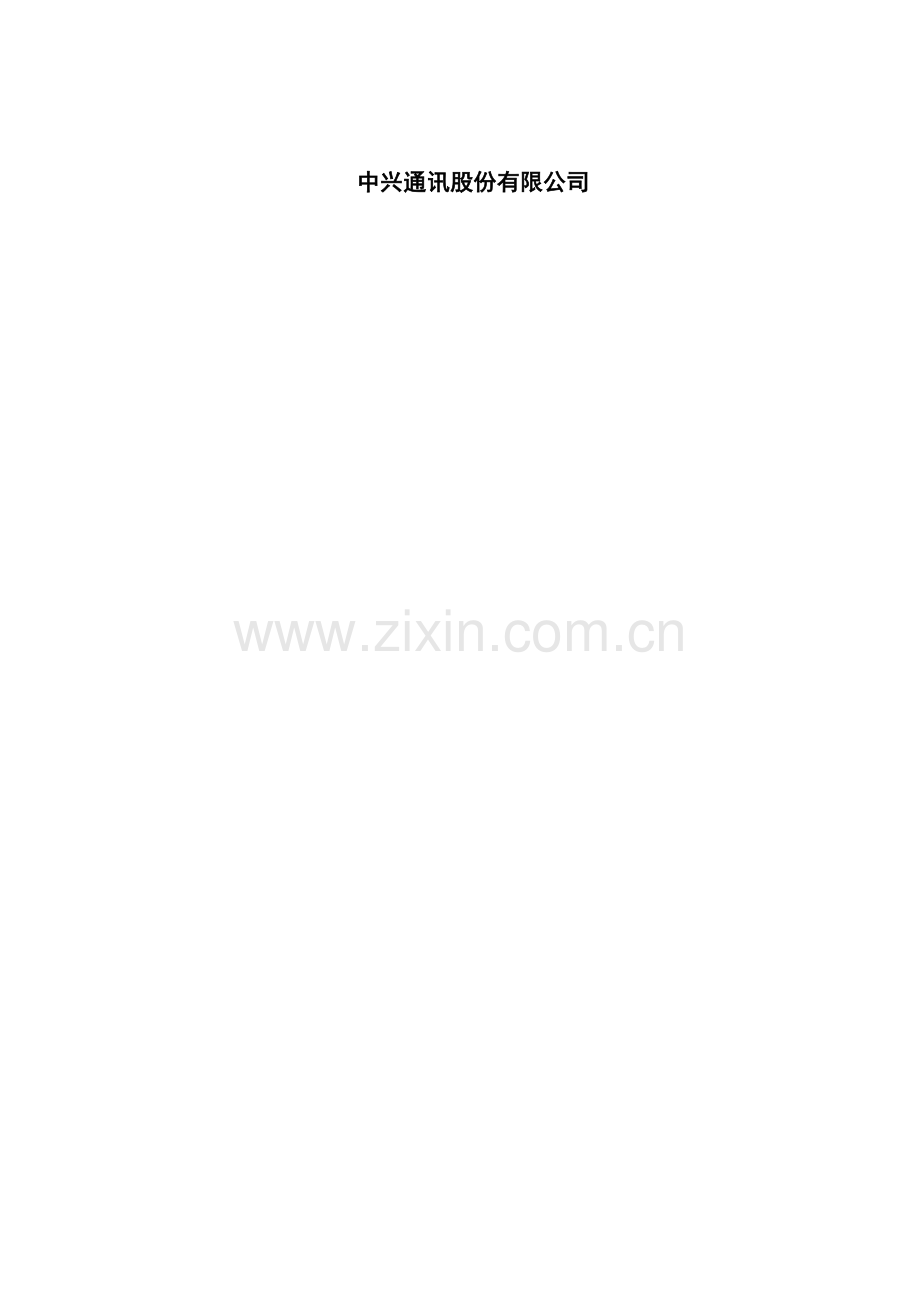

中兴通讯股份有限公司
地址：深圳市高新技术产业园科技南路中兴通讯大厦
邮编：518057
技术支持网站：
客户支持中心热线：[phone] 800-830-1118
传真：[phone]
* * * *

声 明
本资料著作权属中兴通讯股份有限公司所有。未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。

和是中兴通讯股份有限公司的注册商标。中兴通讯产品的名称和标志是中兴通讯的专有标志或注册商标。在本手册中提及的其他产品或公司的名称也许是其各自所有者的商标或商名。在未经中兴通讯或第三方商标或商名所有者事先书面批准的情况下，本手册不以任何方式授予阅读者任何使用本手册上出现的任何标记的许可或权利。

本产品符合关于环境保护和人身安全面的设计规定，产品的存放、使用和弃置应遵照产品手册、相关协议或相关国法律、法规的规定进行。

由于产品和技术的不断更新、完善，本资料中的内容也许与实际产品不完全相符，敬请谅解。如需查询产品的更新情况，请联系本地办事处。

若需了解最新的资料信息，请访问网站

前 言
本手册制定ONU产品的调试规范，用于统一工程调试的环节和具体的调试方法，规范并指导调测工程师的现场调测工作。
修改记录
文档编号
版本号
拟制人/修改人
拟制/修改日期
更改理由
重要更改内容
001
001
丁杰
08-8-15
新建，汇总原有文档
所有
001
002
丁杰
08-9-26
文档改善
语音配置和版本升级

就

目 录
第1章 调试准备 1-1
1.1 工程信息 1-1
1.2 工具准备 1-1
1.3 资料准备 1-2
第2章 电检查 2-4
2.1直流电源线 2-4
2.2交流电源线 2-5
2.3上下电 2-5
第3章 调试流程 3-1
第4章 F820调试 1
4.1 管理方式 1
4.2 网管开通 1
4.3 操作维护登录 4
4.4 在F820上的VLAN操作命令说明/过程 5
4.5 语音配置 6
第5章 版本升级 9
第6章 D系列和F425调试 11
6.1 IP地址设立 11
6.2 PON接口配置 11
6.2.1 PON配置 11
6.2.2 CATV 12
6.3 端口模式 13
6.4 VLAN配置 13
6.5 新建连接配置 14
6.5.1 配置PPPoE连接 14
6.5.2 配置Static连接 16
6.5.3 配置DHCP连接 16
6.5.4 查询当前连接配置 17
6.6 SIP配置 18
6.6.1 SIP基本配置 19
6.6.2 媒体配置 21
6.6.3 计时器配置 23
6.6.4 服务器配置 24
6.7 MGCP配置 25
6.7.1 MGCP基本配置 25
6.7.2 MGCP认证配置 26
6.8 H.248配置 27
6.8.1 H.248基本配置 27
6.8.2 H.248认证配置 29

第1章 调试准备
1.1 工程信息

1.2 工具准备
用工具及仪表见表1.1-1所示。
表1.2-1 通用工具及仪表
名称
名称
卷尺
冲击钻
螺丝刀（一字、十字）
拔片器
镊子
编程卡
扳手
擦除器
斜口钳
温度计
尖嘴钳
防静电手环
夹线钳
绝缘胶布
剥线钳
扎带
开箱钳
光功率计
万用表
地阻测试仪
电烙铁
-
专用工具及仪表见表1.1-2。
表1.2-2 专用工具及仪表
名称
名称
光连接器和尾纤
便携计算机
光衰减器
-
其中仪器仪表在使用前应进行检修、校准，以保证仪器仪表的完好性。其中通用工具和仪表一般由用户提供，专用工具和仪表由中兴通讯工程安装人员携带，视具体情况与局方协商解决。

1.3 资料准备

XX局F820设备规划登记表
局点名称

客户负责人

ZTE负责人

设备数量
1
SS侧设备
○ZTE ○HW ○BELL ○ 其他
网管服务器IP
172.168.2.254
告警服务器

北向接口提供
○是 ○否
网管IP地址段
10.84.224.1/16
IP地址掩码
255.255.255.128
网管网关地址
10.84.224.126
网管VLAN
4091
OLT网管IP
10.62.31.2
OLT自动下发
○是 ○否
语音IP地址段
10.81.64.14/16
IP地址掩码
255.255.255.128
语音网关IP
10.81.64.14
主用SS地址
10.95.255.2
备用SS地址
10.95.255.254
语音协议
○H248 ○MGCP
语音接入方式
○PPPOE ○静态IP地址 ○DHCP
语音VLAN
3599
语音注册方式
○域名 ○IP
域名范围
00d0d09a332[0-15]
宽带VLAN段
4091
端口限速
○是 ○否
ZXA10 ONU带宽
100M
下行保证带宽
4096bps
上行保证带宽
4096b
组播业务
○有 ○无
端口限速
○有 ○无
QOS
○有 ○无
ACL
○有 ○无

第2章 上电检查
2.1直流电源线
连接说明
直流电源线A端连接PWDH板上的电源插座，B端连接机房的-48V电源。在连接电源之前要将ZXA10 F820的电源开关置在“OFF”的位置，并且连接好地线。
电缆结构
直流电源线外形如Error! Reference source not found.所示。

图1.3-1 直流电源线外形图
芯线关系
直流电源线接线表如Error! Reference source not found.所示。电源线的截面积不少于4 mm2。
表1.3-1 直流电源线芯线关系表
A端
导线颜色
信号定义
A1
黑
-48 VRTN
A2
蓝
-48V（-）
A3
-
-
2.2交流电源线
ZXA10 F820设备可选择110 V/220 V交流电。当所有其它电缆连接完毕后，即可连接电源。注旨在连接电源之前要将ZXA10 F820的电源开关置在“OFF”的位置，并且连接好地线。电源线的截面积不少于3×1.5 mm2，地线的截面积不少于16 mm2。
2.3上下电
上电
将ZXA10 F820电源板上的电源控制开关打开，即完毕上电过程。
注意：
在设备上电之前，应当用万用电表仔细测量每一根电源进线和电源板上3芯电源插座之间的电阻。只有在电阻为0的情况下，设备才可以上电。否则会导致不可预计的后果。
自检
系统的自检过程如下。
1． 打开电源开关，这时前面板上的所有链路指示灯全亮，这时系统处在硬件自检过程。
2． 通过几秒钟，面板上大部分灯灭，PWR灯常亮，系统处在软件引导过程；然后，系统软件处在初始化过程。
3． 初始化结束后链路指示灯全灭，系统开始正常运营，RUN灯闪烁。
F820单板状态指示灯

注意：
1、EPUA RUN灯是由主控板点的，主控板上有一个进程专门来点灯，假如主控板上该进程没有启动，EPUA灯会保持灭状态。主控板上该进程优先级非常低，因此，该灯的闪烁也比较慢（大约3到4秒左右闪烁一次）；假如怀疑EPUA板有问题，保险起见，请在上电10分钟（通常只需要5分钟左右）左右观测该灯状态是否开始变化；
2、EPUA的PON灯必须在系统注册上之后才开始慢闪，主控板上该进程启动较靠后，请耐心等待、再下结论。

【注意】EPUA板的点灯非常特殊。在于：
1、EPUA RUN灯是由主控板点的，主控板上有一个进程专门来点灯，假如主控板上该进程没有启动，EPUA灯会保持灭状态。主控板上该进程优先级非常低，因此，该灯的闪烁也比较慢（大约3到4秒左右闪烁一次）；假如怀疑EPUA板有问题，保险起见，请在上电10分钟（通常只需要5分钟左右）左右观测该灯状态是否开始变化；
2、EPUA的PON灯必须在系统注册上之后才开始慢闪，主控板上该进程启动较靠后，请耐心等待、再下结论。

下电
下电环节：将电源控制开关关闭，即可切断电源。

第3章 调试流程

1. 物理连接：光纤和ONU物理上的连接同时在OLT上对该ONU进行注册和管理IP地址的设立。
2. 业务VLAN的设立：跟据OLT上相应的VLAN对ONU上端口进行VLAN的划分。
3. 语音数据的配置：根据和SS侧协商的数据进行配置。

第4章 F820调试
4.1 组网结构
ZXA10 F820（V1.0）一般使用的管理方式为命令行（Command Line Interface, CLI）方式，通过Telnet远程登录实现。连接示意图如图3.1-1所示。

图4.1-1 连接示意图
4.2 网管开通
借助于OLT的NetNumen N31网管中的ONU远程管理配置来完毕设立带内管理IP及OLT相应端口VLAN。然后通过Telnet远程登录来管理F820。
目的
带外网管开通。
准备
F820已经在OLT的注册成功。在OLT的NetNumen N31网管上可以查看到F820的MAC地址。
过程
通过网管配置带内IP及OLT VLAN：
1． 带内IP配置
在NetNumem N31网管上，在<ONU基本信息管理>窗口中点击<远程管理>按钮，弹出如图3.2-1所示窗口：

图4.2-1 远程ONU管理
带内IP使能选“是”，填上IP地址和子网掩码，网段地址和网段掩码，在ONU设立的IP地址与OLT上联的PC的IP在同一网段时， 网关无须设立。选择相应的管理VLAN和管理优先级（因4094 Vlan被F820保存使用，建议管理VLAN不要选择4094），下面的业务属性填“否”。点击<修改>按钮下发设立命令，然后点保存退出。
OLT VLAN设立：
在主控板上配置管理Vlan(与上一步中的管理VLAN相同)，将OLT上联口及ONU所连PON上联口加入到该VLAN，例如3号口作远程管理口，PON上联口为13号，管理VLAN为4091，则VLAN配置如图3.2-2所示：

图4.2-2 VLAN配置
3． 管理端口PVID配置
在<端口VLAN配置>窗口中，选择管理端口，然后单击＜修改＞按钮，弹出如图3.2-3所示窗口，将PVID修改成管理VLAN的数值：

图4.2-3 管理端口PVID配置
将PC机与上面配置的端口相连， PC的IP设立成和ONU的远程管理IP在同一网段内，就可以用已配置好的IP登陆相应ONU实现远程telnet管理，用户名，密码与本地登陆同样。
结果
配完数据后使用ping 10.84.224.1检查F820的带内网管是否已经开通，假如数据配置对的但是不通，也许是mac地址没更新，可以是用：
clear mac dynamic all 手动更新MAC。这个时候就可以telnet到F820上配置数据了.
4.3 操作维护
带内IP地址已经设立完毕时，可以通过Telnet登录。
目的
以Telnet方式登录设备。
准备
1． OLT上可以看到F820的MAC地址。
2． 维护台计算机能Ping通设备带内IP地址。
过程
1． 在Windows环境下，单击途径［开始→运营］，弹出如图3.3-1所示的运营界面。在界面中输入命令＜Telnet x.x.x.x＞，其中“x.x.x.x”为网元的IP地址，完毕后点击＜拟定＞按钮，启动Telnet客户端。

图4.3-1 运营Telnet
2． 假如网络连接正常，会弹出登录界面，输入用户名＜zte＞以及密码 ＜zte＞后，可以进行数据配置操作。如图3.3-2所示。

图4.3-2 Telnet登录界面
4.4 数据配置
1． 查看：
ZXAN#show running-config（查看所有配置情况）
ZXAN#show vlan 100（查看指定VLAN中包含的tag以及untag端口）
ZXAN#show vlan port fei_0/1/8（查看指定端口所属VLAN、是否tag以及PVID）
ZXAN#show interface fei_0/1/8（查看指定端口的状态）

2． 配置：
vlan port eth_0/1 mode tag vlan 101 priority 0 //添加端口VLAN
vlan port eth_0/2 mode tag vlan 102 priority 0
vlan port eth_0/3 mode tag vlan 103 priority 0
vlan port eth_0/4 mode tag vlan 104 priority 0
vlan port eth_0/5 mode tag vlan 105 priority 0
vlan port eth_0/6 mode tag vlan 106 priority 0
vlan port eth_0/7 mode tag vlan 107 priority 0
vlan port eth_0/8 mode tag vlan 108 priority 0
vlan port eth_0/9 mode tag vlan 109 priority 0
vlan port eth_0/10 mode tag vlan 110 priority 0
vlan port eth_0/11 mode tag vlan 111 priority 0
vlan port eth_0/12 mode tag vlan 112 priority 0
vlan port eth_0/13 mode tag vlan 113 priority 0
vlan port eth_0/14 mode tag vlan 114 priority 0
vlan port eth_0/15 mode tag vlan 115 priority 0
vlan port eth_0/16 mode tag vlan 116 priority 0
ZXAN #Config t
ZXAN<config>Interface fei_0/1/1
ZXAN<config> #traffic-shape rate-limit 4096 bucket-size 64 out//下行速率
ZXAN<config>#traffic-shape rate-limit 4096 bucket-size 64 in//上行速率
ZXAN<config># eth-switch port-protect disable（取消主控板上用户端口隔离功能）
ZXAN<config-if># shutdown（关闭端口）
ZXAN<config-if># no shutdown（启用端口）
3．QOS配置
ZXAN(config-if)#trust-cos ena （QOS部署）
ZXAN(config-if)#queue-mode strict-priority（严格按照队列方式执行QOS）

4.5 语音配置
1. 在配置模式下，键入命令ZXAN(config)#voip 5 。进入5槽位子卡
2． 设立子卡ip地址，掩码，网关ZXAN(config-voip)# mg net 1 mode 0 ip-address 10.81.64.14 mask 255.255.255.126 gateway 10.81.64.126 vlan-option 1 vlan-id 3599 vlan-priority 7
设立软互换对接数据，其中红色字体为域名，域名通过board.conf.**.*文献中提取。域名需要和软互换上设立相同。
ZXAN(config-voip)#mg add 1 1 port 2944 mid-flag 2 domain-name 00d0d09a3320
设立软互换ip地址、端标语、认证方式使能
ZXAN(config-voip)#mgc add 1 ip-address 10.95.255.2 port 2944 md5-profile 1
ZXAN(config-voip)#mgc add 2 ip-address 10.95.255.254 port 2944 md5-profile 1
md5认证参数配置
ZXAN(config-voip)#mgc md5-profile add 1 access-flag 0 g 1 p 1
VOIP语音质量控制参数

ZXAN(config-voip)#rtp parameter voice vadval 0 silencetopcm 1 pcmtopkg-gain 14 pkgtopcm-gain 14

DTMF转发方式
ZXAN(config-voip)#rtp parameter dtmf dtmf-relaymode 2
回音克制控制
ZXAN(config-voip)#rtp parameter ec msecho-enable 1
传真设立：
ZXAN(config-voip)#rtp parameter fax-modem t38-enable 0 fax-control 0
H248 Tid 电路资源参数配置
ZXAN(config-voip)#mgc h248tid user-tid-prefix AG589 user-tid-index 00 rtp-tid-prefix RTP/ rtp-tid-length 5 link-kept-flag 1 link-kept-time 3000
ZXAN(config-voip)#save
保存使voip的配置生效，但是最后还要在主控板执行write，这样才不会由于重启使数据丢失。四五两个槽位都做完之后再write
ZXAN(config)#write
开通组播业务需要将组播风暴关闭，开通QINQ需要将洪泛关闭！
rtp parameter fax-modem t38-enable 1 fax-control 2 //传真的配置，类型是T38，控制方式是SS，为2。
注意：
关于语音参数的设立说明：
命令模式
Voip 4/5模式ZXR10(config-voip)#
命令格式
语音质量参数控制：
rtp parameter voice [vadvalue vadval] [silencetopcm silencetopcm]
[pcmtopkg-gain pcmtopkg-gain] [pkgtopcm-gain pkgtopcm-gain]
DTMF转发方式：
rtp parameter dtmf [dtmf-relaymode dtmf-relaymode]
回音克制控制：
rtp parameter ec [msecho-enable msecho-enable]
传真设立：
rtp parameter fax-modem [t38-enable t38-enable] [fax-control fax-control]
参数解释
参数名
解释
Vadval
语音动态检测（VAD）选项：0，1，2，3
dtmf-relay-mode
DTMF转发方式：0，1，2，3
silence-to-pcm
TDM侧是否产生舒适噪声：0，1
pcm2package-gain
Pcmtopackage的增益（[0,20] means -14dB -- 6dB）
package2pcm-gain
Packagetopcm的增益（[0,20] means -14dB -- 6dB）
t38-enable
传真类型（0：T30，1：T38）
fax-control
传真控制方式（0–No Ctrl， 1–RTCP Ctrl，2-SS Ctrl）
master-echo-canceller-enable
使能或 严禁master回音克制

第5章 版本升级

配置好F820带内远程管理f820的地址192.168.1.10 255.255.255.0。
将电脑地址设立成192.168.1.29 只要一个网段即可

连到ms8e板的第一个fe口上
telnet 192.168.1.10
用户名和密码都为zte

ZXAN#show card看板子是否都加上，状态是否为inservice
ZXAN#con t
ZXAN(config)# show nvram running（看一下ftp服务器的ip地址）
ZXAN(config)#nvram boot-server 192.168.1.29（配置管理PC的IP）
ZXAN(config)#nvram boot-username f820（配置管理PC上Ftp服务器的用户名）
ZXAN(config)#nvram boot-password f820（配置管理PC上Ftp服务的用户名相应的密码）
ZXAN(config)#exit

打开ftp软件，设立用户名和密码为f820
将要导入的文献都放入ftp目录中：涉及有5个文献（ms8e.mvr，ms8e.bt，voip.bt，v16b.mvr，epua.mvr）
ZXAN(version)#download version voip.bt
ZXAN(version)#download version v16b.mvr
ZXAN(version)#download version ms8e.bt
ZXAN(version)#download version ms8e.mvr
此处注意是h248协议的还是mgcp协议的，此外，假如是V08B单板，需要使用v08b.mvr
ZXAN(version)#download version epua.mvr PON板的版本和T6版本相同。
ZXAN(version)#update-boot slot 5 local
ZXAN(version)#update-version slot 5 local
ZXAN(version)#update-version slot 2 local
ZXAN(version)#update-boot slot 1 local
ZXAN(version)#show update-status
假如提醒Update success 则表达下载到线卡成功，但是此时注意F820 EPUA版本升级命令同VOIP线卡同样，但是由于版本特殊，在show update-status显示状态为SUCCESS之后，务必再等待5分钟以上再重新启动设备（等待EPUA板将版本写入flash中去），否则也许会把EPUA板版本破坏掉。
VOIP单板升级后，在show update-status显示状态为success之后，也请尽量等3分钟。
上面成功后使用reboot重启设备了，使所有的版本重新加载生效
ZXAN#reboot 重新启动设备即可。注意务必先对VOIP板进行升级，最后再升级主控板。

第6章 D系列和F425调试
D系列调测过程和F425类似。
6.1 IP地址设立
点击页面左侧的IP Configuration链接，对设备侧的IP地址进行配置。通过该IP地址，用户可以对设备进行WEB配置。默认IP地址为192.168.1.1；掩码为255.255.255.0。

点击页面右上角的＜Save＞按钮保存配置数据；点击＜Logout＞按钮可以退出用户登录，并返回登录页面。
6.2 PON接口配置
点击页面左侧的PON Configuration链接，进入PON模式配置，进行ONU（光网络单元）序列号配置和CATV配置。
6.2.1 PON配置
点击页面上方的PON Configuration页签，确认设备的ONU序列号，只有序列号认证通过，才可以进行正常的业务通信。

ONU ID：光网络单元ID，默认ztepon。
点击页面右上角的＜Save＞按钮保存配置数据；点击＜Logout＞按钮可以退出用户登录，并返回登录页面。
6.2.2 CATV
点击页面上方的CATV Configuration页签，选择是否启用CATV端口，提供CATV（有线电视）功能。

Enable CATV：是否启用提供CATV功能
点击页面右上角的＜Save＞按钮保存配置数据；点击＜Logout＞按钮可以退出用户登录，并返回登录页面。
6.3 端口模式
点击页面上方的Port Mode页签，进入端口模式配置页面。设立以太网端口的工作模式，并可以将实际的连接协商结果显示出来。

Mode：用于设立以太网端口的工作模式，涉及：
名称
名称
100Mbps-full
100Mbps-half
10Mbps-full
10Mbps-half
Auto
Disable
Auto表达自动协商工作模式，Disable则表达不启用该以太网端口
Status Feedback：显示以太网端口实际的连接状态。
6.4 VLAN配置
设备除提供普通数据业务外，还提供语音业务如VOIP，视频业务如IPTV等，对端口通过VLAN来区分不同业务，实现端口的数据隔离，提高网络安全性。
点击页面上方的VLAN Config页签，进入VLAN配置页面，配置端口VLAN ID、VLAN透传和创建VLAN条目。
配置PVID
点击页面PVID Config选项，配置设备四个以太网端口的VLAN ID。当端口接受到untagged报文时会给报文打上端口PVID的VLAN标签。

端口VLAN ID的取值为1～4094，默认PVID为1。
6.5 新建连接配置
点击页面左侧的new connection链接，可以新建连接，连接类型有3种：PPPoE、Static、DHCP。
6.5.1 配置PPPoE连接
在连接类型（Type）中选择PPPoE，配置以太网上的点对点协议连接类型下的各项参数。

参数
解释
Project Name
新建连接的名称。
Type
连接类型。
Username
认证用户名。
Password
认证密码。
Authentication type
认证协议类型，AUTO/CHAP/PAP。
Mode
连接模式，分为Always on（一直在线）、On demand（按需拨号）和Manual（手工）三种种，若选择On demand模式，则空闲时间栏可以设立最大的空闲时间。
Idle Timeout
空闲时间，指假如连接在一段时间空闲后PPPOE连接应当断开。该参数仅在On demand连接模式下可配。
Gateway
是否将PPP拨号对端的IP添加为缺省网关。
VLAN ID
该连接的VLAN ID。
Priority
该连接所带的802.1p优先级。

6.5.2 配置Static连接
在连接类型（Type）中选择Static，设立静态连接类型下的各项参数。

参数
解释
Project Name
新建连接的名称。
Type
连接类型。
IP Address
接口IP地址。
Mask
子网掩码。
Gateway
缺省网关IP地址。
DNS
DNS服务器IP地址。
VLAN ID
该连接的VLAN ID。
Priority
该连接所带的802.1p优先级。
6.5.3 配置DHCP连接
在连接类型（Type）中选择DHCP，设立DHCP连接类型下的参数。

F425可以设立为DHCP客户端，从局端侧的DHCP服务器动态获取接入IP语音网络所需要的IP地址信息。

6.5.4 查询当前连接配置
完毕以上新建连接配置后，点击页面左侧的new connection链接，进行刷新页面后，可以显示当前WAN侧连接情况。

F425仅支持一条语音连接，在页面左侧Voice Connection的下一级菜单可以查询到系统已经配置的连接，即当前连接。
点击页面左侧当前连接的链接（如图中的voice_con2），可以查询到该连接的配置参数。

单击＜Delete＞按钮，可以删除该连接，重新建立新连接。
6.6 SIP配置
SIP（会话起始协议）是一种网络通讯协议，它正在逐渐应用于控制Voice over IP，SIP支持语音、视频、数据、E-mail、聊天、游戏等。
点击页面左侧的SIP Protocol链接，进入SIP协议配置页面。
注意：
针对不同的协议（SIP/MGCP/H.248），F425需要加载不同的软件版本，请您确认F425使用对的的软件版本。

6.6.1 SIP基本配置
选择Protocol页签，您可以配置有关SIP协议的相关参数。

= Host Information
Interface：VOIP协议所使用的本地接口；建立WAN连接后，下拉菜单中会有一个Interface值选项，选择WAN连接名称的Interface；
Port：VOIP协议所使用的端标语，SIP协议的默认端标语为5060，一般情况下，使用默认值，不用配置。
= Primary Proxy Server
Proxy Server：首选代理服务器的IP地址或域名；
Outbound Proxy：外发代理服务器的IP地址或域名；
Port：首选代理服务器的端标语，SIP协议的默认端标语为5060，一般情况下，使用默认值，不用配置。
= Second Proxy
Proxy Server：备选代理服务器的IP地址或域名；
Outbound Proxy：外发代理服务器的IP地址或域名；
Port：备用代理服务器的端标语，SIP协议的默认端标语为5060，一般情况下，使用默认值，不用配置。
= 帐号信息
VOIP：线路索引
Account：用户电话号码
Password：注册密码
Auth UserName：注册用户名
Enable：使能VOIP账号，假如相应的账号没有勾选，则该账号被停用。
= Test Link Flag：测试链路标志启动/关闭。
= Peer Call Flag：端到端呼喊标志。
注意：
密码框不显示已经设立的密码，假如您需要更改密码，请小心输入，否则请将该密码框留空。

6.6.2 媒体配置
选择Protocol页签，进入到SIP Media配置页面，提供通话媒体和传真媒体的配置，媒体配置是用来在网络通信中宣告自己的媒体能力。

1． Talk media（通话媒体）
参数
解释
Enable
使能标志，表白是否打开/关闭这项媒体配置。
Codec
编解码类型，表白这项媒体的编码方式为G711U/G711A/G729/RFC2833。
Type
媒体类型，表白这项媒体的类型为语音。
Payloadvalue
载荷值，表白这项媒体的报文载荷值，对于有些编解码类型是固定的。例如G711A的载荷值等于8，G711U的载荷值等于0。
Packet_time
打包间隔，表白这项媒体发送时把多长时间的媒体打在一个UDP报文里传送。
Clockrate
采样速率，表白这项媒体产生时的采样速率。
2． Fax media（传真媒体）
参数
解释
Enable
使能标志，表白是否打开/关闭这项媒体配置。
Codec
编解码类型，表白这项媒体的编码方式为G711U/G711A。
Type
媒体类型，表白这项媒体的基本类型是语音/传真。
Payloadvalue
载荷值，表白这项媒体的报文载荷值，对于有些编解码类型是固定的。例如G711A的载荷值等于8，G711U的载荷值等于0。
Packet_time
打包间隔，表白这项媒体发送时把多长时间的媒体打在一个UDP报文里传送。
Clockrate
采样速率，表白这项媒体产生时的采样速率。
按＜Submit＞按钮提交变更。

6.6.3 计时器配置
选择Timer页签，进入到SIP协议定期器配置页面，提供对SIP协议各种定期器的配置。

参数
解释
Register Expiration Interval
注册有效期
Timer A
INVITE重传定期器（INVITE request retransmit interval, for UDP only）
Timer B
INVITE超时定期器（INVITE transaction timeout timer）
Timer C
INVITE事务超时定期器（proxy INVITE transaction timeout）
Timer D
等待响应重传定期器（Wait time for response retransmits）
Timer E
non-INVITE请求重传定期器（non-INVITE request retransmit interval,UDP only）
Timer F
non-INVITE超时定期器（non-INVITE transaction timeout timer）
Timer G
INVITE响应重传定期器（INVITE response retransmit interval）
Timer H
ACK接受等待定期器（Wait time for ACK receipt）
Timer I
ACK重传等待定期器（Wait time for ACK retransmits）
Timer J
non-INVITE请求重传等待定期器（Wait time for non-INVITE request retransmits）
Timer K
响应重传等待定期器（Wait time for response retransmits）
Timer T1
RTT Estimate
Timer T2
non-INVITE请求和INVITE响应的最大重传间隔（The maximum retransmit interval for non-INVITE requests and INVITE responses）
Timer T4
网络中消息的最长保存时间（Maximum dur
