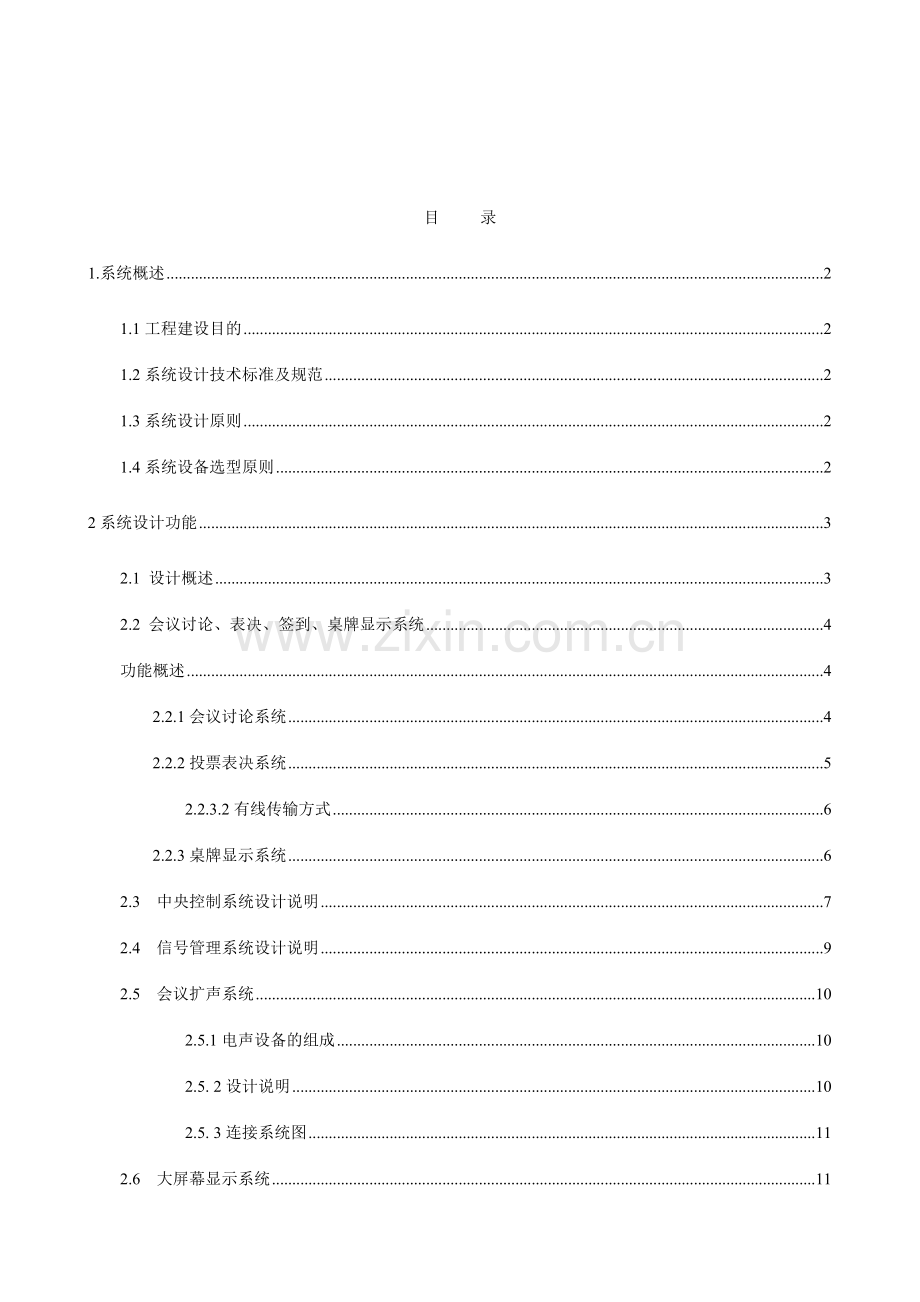

目 录
1.系统概述 2
1.1工程建设目的 2
1.2系统设计技术标准及规范 2
1.3系统设计原则 2
1.4系统设备选型原则 2
2系统设计功能 3
2.1 设计概述 3
2.2 会议讨论、表决、签到、桌牌显示系统 4
功能概述 4
2.2.1会议讨论系统 4
2.2.2投票表决系统 5
2.2.3.2有线传输方式 6
2.2.3桌牌显示系统 6
2.3 中央控制系统设计说明 7
2.4 信号管理系统设计说明 9
2.5 会议扩声系统 10
2.5.1电声设备的组成 10
2.5. 2设计说明 10
2.5. 3连接系统图 11
2.6 大屏幕显示系统 11
2.7 桌面液晶显示器升降系统设计说明 12
3重要设备技术参数 13
3.1液晶升降系统 13
3.1.1液晶显示屏隐藏系统升降器CX17-Z 13
3.2数字会议系统 14
3.2.1会议系统主机——CR-M4101 14
3.2.1.1 产品说明 14
3.2.1.2 功能描述 14
3.2.1.3 电脑管理软件功能 15
3.2.1.3 技术参数 16
3.2.2言表决单元——CR-M4102/4D 17
3.2.2.1产品说明 17
3.2.2.2 功能描述 17
3.2.3统配件——CR-HL*** 系列连接线缆 18
3.2.3.1产品说明 18
3.2.3.2功能描述 18
3.2.4摄像跟踪 18
3.2.4.1吸顶式高速预置球型摄像机CR-V1012 18
3.2.5　CR-DS3002B电子桌牌显示系统 19
3.2.5.1　产品描述 19
3.2.5.2　产品特性 19
3.2.5.3　技术参数 19
3.2.5.4　系统连接图 20
3.2.6　CR-DS2023电子桌牌显示系统 20
3.2.6.1　产品描述 20
3.2.6.2　产品特性 20
3.2.6.3　技术参数 21
3.3 中央控制系统 21
3.3.1编程主控机CR-PGMII 21
3.3.1.1功能描述 21
产品特性 21
技术参数 22
3.3.2　ST-7600C彩色无线画中画触摸屏 23
3.3.2.1 产品特性 23
3.3.3　触摸屏MT-430W 24
3.3.3.1　产品描述 24
3.3.3.2　技术参数 24
3.3.4　单向无线接受器CR-RFA 25
3.3.5　红外发射棒CRIRP 25
3.3.6　调光器CRLITE-4A II 25
3.3.7　电源控制器CRPWR-8 II 25
3.4信号切换系统 25
3.4.1　 CREATOR RGB16x16矩阵切换器重要技术指标： 25
3.4.2 CREATOR AV16x16矩阵切换器 27
3.5音响扩声系统 29
3.5.1　  ICON B80主音箱技术参数 29
3.5.2　  ICON XM-1200专业功放技术参数 30
3.5.3  ICON IQ－231双31段图示均衡器技术参数 32
3.5.4   Nexkon NQP-4000电源时序器技术参数 33
3.5.5  SR1212 终极音频解决器技术参数 34
3.5.6 Nexkon STA-120 豪华机柜技术参数 36
3.6投影显示系统 37
3.6.1 PSON EB-C520XB工程投影机 37

1.系统概述
1.1工程建设目的
本次工程项目设计原则以能举办集团网络视频会议为目的。并可通过本系统进行远程视频会议。本系统的设计就是提供满足以上功能实现的活动环境。
1.2系统设计技术标准及规范
1. 《民用建筑电气设计规范》JGJ/T16-92
2. 《高层民用建筑设计防火规范》GB50045-95
3. 《智能建筑设计规范》GB50045-95
4. 《工业公司通讯设计规范》GBJ42-81
5. 《工业公司通信接地设计规范》GBJ115-87
6. 《厅堂扩声系统声学特性指标》GYJ25-86
7. 《厅堂扩声特性测量法》GB/T4959-1995
8. 《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93
9. 《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93
1.3系统设计原则
1. 先进型性原则
采用的系统结构应当是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。
2. 实用性原则
可以最大限度的满足实际工作的规定，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简朴、管理简便。
3. 可扩充性、可维护性原则
要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充足考虑结构设计的合理、规范对系统的维护可以在很短时间内完毕。
4. 经济性原则
在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达成最经济性的目的。
1.4系统设备选型原则
1. 用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。
2. 基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。
3. 选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计规定，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。

2系统设计功能
2.1 设计概述
本次会议设计，它包含了：会议讨论，投票表决，签到系统、大屏幕显示系统、中控系统、信号切换系统四部分；当我们增长了包含信号切换系统、投影显示系统在内的中央控制系统；融合了现场的声音、灯光、电等会议环境；再配以音视频采集系统、网络视频会议系统、电子桌牌显示系统，就组成了一套完整的智能会议系统。

智能化会议系统就是通过中央控制器对各种会议设备及会议环境集中控制的一种现代化会议模式！它具有以下几个特点：
1、 集中化的设计使的会议室中所有的设备有机的结合在一起，从而增长了主持人对整个会议的控制度；
2、 液晶触摸屏直观化、可视化的人机交互界面使繁多的设备被控变的简朴、快捷；
3、 科技化、智能化的集成充足体现了现代会议的高品位所在；
4、 规范化、系统化的会议配置可有助于公司形象的提高、提高了效率。

根据这一领域的需求以及我们的实际工程经验，我们将整个智能会议系统细提成以下几个子系统：

（智能会议系统各子系统图）

2.2 会议讨论、表决、签到、桌牌显示系统
功能概述
— 实现会议讨论发言功能，与会代表按下发言键便可以发言
— 由主机设立话筒的启动数量和启动模式来控制会议秩序
— 系统标准主机最多可连接128台单元，增长扩展单元，最多可连接4096台发言单元
— 发言者的声音可通过内置扬声器传输
— 音频输入／输出接口，可连接会场扩声设备及录音设备
— 可进行多种语种的会议，标准主机最多接30台翻译单元，可实现11+1种语种同声传译（含原声）
— 与会代表可以进行语种通道选择，收听多种语种
— 具有各语种音频独立输出接口，连接红外线语言分派系统，可以让更多的与会者旁听
— 具有电子投票表决功能
— 可设立摄像头自动跟踪，实现联动功能
— 可与CREATOR中央控制系统结合，缔造完美会议室系统方案
2.2.1会议讨论系统
会议讨论系统涉及的设备有会议主机、扩展主机、发言主席机和代表机。会议主机具有：FIFO（先进先出）、NORMAL（普通模式）、FREE（自由模式）、APPLY（申请发言）四种会议模式。话筒有很强的方向性，因此即使在很嘈杂的环境也有很好的表现；采用手拉手的连接方式，即插即用，简朴快捷。具有可扩展会议表决、同声传译、同步摄像等拥有众多方便的功能。例如简便的操作，啸叫克制功能，同步图象采集功能等等。CR-M4101会议系统非常适合应用于国际会议、研讨会及其它需要会议讨论的环境。

功能简介：
1、标准的会议讨论功能；与会者通过按下单元上的“MIC”键，可打开/关闭本席的发言功能，也可通过会议管理软件打开/关闭某席话筒的发言功能；
2、主席机可控制发言优先权，可关闭正在发言中的所有代表单元；
3、发言模式，人数控制功能；会议主机具有：FIFO（先进先出）、NORMAL（普通模式）、FREE（自由模式）、APPLY（申请发言）四种会议模式；
4、系统音量调整功能，按键式数字VOLUME。

（会议讨论系统图）

2.2.2投票表决系统
    辞别举手表决，而采用无记名投票是一个进步，但在为取消举手表决方式而叫好之时，我们也应重视“票决制”在技术手段上的不断完善。从一些报道看，许多地方实行的无记名投票，往往采用手写投票的形式，而很少实行电子表决方式。相较于电子表决方式的准确、迅速，特别是在保密性上所具的天然优势，手写投票不仅中间环节相对增多，容易增长暗箱操作的机会，并且由于从发票、收票、唱票、核票到封票存档，各程序均需涉及相关人员，自然很难从技术上保证投票结果的完全加密。这样一来，自然无形中对每一位同志真实表达自己意见，特别是当与“一把手”的观点相异时，难免产生心理压力，顾虑重重。或因对“一把手”的忌惮，或缘于胆怯政治孤立，或由于怕得罪人，以致出现放弃个人见解，惟“一把手”是从，跟随大流，以求“团结”自保的现象。
显然，假如缺少技术手段的完善，“票决制”很容易成为“议决制”的翻版，不利于保证干部用人选人上的民主和公平。从许多地方推行“票决制”却仍然满票通过、皆大欢喜的现象，已可初见端倪。“票决制”要真正推动干部人事任免上的民主化和科学化，不应仅满足于辞别举手表决方式，更应引入电子表决，从而从技术手段的完善上促进民主和公正。
CREATOR这套表决系统是按照法律规定的无记名表决规定来设计的，已平稳运营数年。代表按键表决时，系统只累加相应的按键结果，不记录每个代表的表决态度。在表决器上，三个表决按键分别代表：赞成、反对、弃权，电脑系统只负责将三种不同信号累加，没有对代表投票态度的记录功能。从技术上保障代表投票真实意图的实现，事实上与民主的实现息息相关。对那些紧张自己的投票态度会被记录在档的代表来说，无记名电子表决方式彻底免去了他们的后顾之忧。

功能简介：
1、表决单元提供5个表决功能；
2、有三种表决形式：会议表决、会议选举、会议评估；
3、配合会讨表决软件，可以对表决的议案进行编辑；可以选择议案类型、按键方式、显示方式进行设立；
4、可对表决结果实时显示；
5、可以自动打印出会议记录报表。

2.2.3.2有线传输方式
有线传输也分为模拟和数字两种方式，通过从译员室、机房敷设到各个旁听位置的多芯电缆，传输多路模拟音频或一路数字音频信号实现。有线传输具有设备造价较低、不易受干扰、音质良好、保密性高等优点，但系统布线复杂、平常维护比较麻烦，多数应用在固定安装使用的场合。

2.2.3桌牌显示系统
在一些大型会议场合，主办方会在主席台每个位置前， 摆放一个牌子，用于提醒与会者的身份。 由于这些桌牌是临时制作。 一般是采用打印、彩印、刻字等方式，外观较为粗糙， 在一定限度上无法体现出现代化的会议环境。 并且每次都是临时制作，用完即弃， 假如与会人数较多时，会浪费大量的人力物力。
当信息科技发展到无孔不入的年代，这一身份显示牌子还停留在几十年前的模式，与当前越来越现代化的会议环境极不相衬，广大客户都希望可以改变这一状况。天誉科技根据这个市场需求，研发出CREATOR DS2023B系列电子桌牌显示系统， 替代当前工作手工桌牌。CREATOR电子桌牌，重要以电子的方式显示与会人员的姓名、职务，引领与会者就坐等功能；管理员只需坐在电脑前编辑好与会者信息，轻敲一下键盘就可以把与会者的姓名、职称等信息传输到与之相相应的座位上的电子桌牌里显示出来，而无须再动用大量人里去摆座位牌。并且昭显了会议室的现代，还能在会议期间请求服务。比如：
申请茶水：与会者在开会的过程中，假如需要茶水服务，只需要按一下桌牌上的茶水申请按键，茶水服务间的服务员就能在系统服务端电脑屏幕看到您的茶水申请信息，并及时给您送上茶水；
信息提醒：在会议过程中，会议主席人可以通过桌牌服务端电脑给与会代表群发信息或给某个代表单发信息，与会代表在看到信息提醒等亮后，直接按桌牌上的信息键就能读取信息。

（桌牌显示系统图）

相关设备清单：
设备型号
描述
备注
PC
服务器端电脑

CR-DS2023B
电子桌牌显示系统主机

CR-DSE1000B
电子桌牌扩展主机

CR-DS3002B
VFD电子桌牌
VFD显示屏

2.3 中央控制系统设计说明
随着科技的不断进步，广大的客户对各种多功能的会议室、学术交流中心、培训中心、多媒体教室、监控中心提出了越来越高的规定；各种先进的音视频设备、电子设备等被许多高规定的客户所采用，以期达成抱负的效果。但是随着设备数量的增长，遥控器会越来越多，控制方法也会越来越多，叫人无所适从；同时对于环境的控制，很难根据需要及时改变以达成抱负的效果。
全自动智能化设备中央集中控制系统可通过触摸式有线/无线液晶显示控制屏对几乎所有的电气设备进行控制，涉及液晶拼接显示系统、投影机、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。简朴明确的中文界面，只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能，它不仅能控制DVD、录像的播放、快进、快倒、暂停、选曲等功能，并且可以控制投影机的开关、信号的切换，尚有屏幕的上升、下降，白炽灯调节、日光灯开关等等功能，免去了复杂而数量繁多的遥控器。
系统在视频显示上，依托音/视频矩阵切换器对输入的各视频信号进行统一的调配和编组解决。具体是，由2台摄像机采集到的视频信号，送入矩阵切换器输入口，DVD和录像机的音/视频信号送入切换器输入口(采用的是音/视频同步矩阵，所以DVD和录像机的音/视频都可同步输入到切换器)，实物展台的信号也送入输入口。通过切换器的编组将各视频信号分别输出到投影机、监视器、录像机。而对于输入进来的音频信号则由切换器的任意一路输出给调音台。
显示系统可以实现将各种的视频(系统兼容VIDEO、S-VIDEO、Y/C色差信号)信号和计算机(兼容VGA、RGBHV分量视频信号，以及广播级的SDI信号)的显示。可以清楚播放各种DVD、VCD资料碟并可通过音响扩声系统对信号源内的音频信号进行扩声重放或实时讲解，通过中央控制系统的使用使得各个信号之间的切换简朴，便利化。在使用电脑进行演讲和演示时，可通过投影系统和中央控制系统的配合将不同电脑的信号按使用需要切换至投影机进行显示，可以同时显示多台电脑信号。这样可以同时进行多内容的演示。
使用15"的彩色液晶显示器作为操作人员的监视设备，在控制室内的操作人员可过该设备，对会场内的情况进行监视和控制。并同时可以对输入的各信号源一方面进行审查监测，以便随时控制。
现代的会议室越来越集成化，控制设备越来越多操作越来越繁复，为了简化使用者的操作和控制以及提高效率和操作的准确性，我们设计了一套实用、功能强大、工作稳定、使用方便并美观大方的中央控制系统。实现对各设备的统一控制。

（中央控制系统图）

相关设备清单：
设备型号
描述
备注
PGMII
可编程中央控制主机
可编程
CR-MT430
4.3有线触嵌入式触摸屏
可编程
ST-7600C
无线画中画触摸屏
可编程
CR-PWR-4/8II
4/8路电源控制器
可控制灯光、幕布等各强电电源
CR-LITE-4A
4路调光器
可调四组白炽灯亮度

2.4 信号管理系统设计说明
对会场信号源进行完善的解决，涉及转接、分派、切换、倍频、四分割、多屏拼接等，达成信号资源共享的目的，使会场能容易地获取任意一个或多个所需的信号，满足各种不同功能的需要。它是整个多媒体会议系统灵活性、安全性的有力保证。

相关设备清单：
设备型号
描述
备注
AV系列矩阵
对视频信号进行切换分派

VGA系列矩阵
对VGA信号进行切换分派

2.5 会议扩声系统
2.5.1电声设备的组成
音频环境的建立离不开电声设备，它由以下四个部分组成：
l 声源设备—指拾音设备、影音信号播放设备如：拾音话筒、CD、MD、DAT、DVD等设备；
l 调控设备—指对声源设备送出的音频信号等多路的音频信号进行前级的放大和混音输出、音频信号解决的设备，如：调音台、均衡器、反馈克制器等设备；
l 放大设备—指对通过调控设备混音输出、信号解决后的信号进行后级功率放大设备，这里指专业功率放大器；比如数字功率放大器，模拟功率放大器；
l 重放设备—指将通过后级功率放大器放大的音频信号进行电/声转换并释放表现出来人耳可懂的声频信号的设备，这里指扬声器。比如电动音箱、吸顶音箱、壁挂音箱等。

2.5. 2设计说明
扩声设计上，重要考虑语言扩声，这就一方面规定有优良的语言清楚度和均匀的、足够的声场声压级。在设计时重点考虑扬声器的分布以及声压覆盖的均匀。
根据面积及功能需求，为了保证听众席的声压级和声场均匀度，不影响装修效果，我们采用4只美国艾肯B-80全频主音箱作为扩声音箱，这样可以使整个声音均匀覆盖整个听音区。
功率放大器承担音箱的推动，信号放大功能。功率放大器的选材、质量直接影响扩音系统的整体质量、设备的长期稳定的运营。在本系统中，配置了1台美国艾肯的XM-1200功放，来推动4个扩声音箱。
80M2假如采用大功率的音箱，会导致成本的提高同时声场覆盖率不均匀。4个B80音箱足够达成80M2所需的声压级和声场覆盖，使得声音非常清楚匀称。同时该音箱可采用挂壁或支架安装。
XM-1200专业功放立体声双通道8ohm输出功率2*350W，足以满足4个B80音箱的功率需求。
Clearone RS1212音频解决器拥有杰出的音频性能，它是一个多功能的数字音频器，它集合了日前所有的音频解决功能，是日前市面上功能最强大的音频解决设备，它具有反馈克制器，效果器，均衡器，滤波器等多种音频解决功能。它有8路的MIC输入每一路都是独立的解决信号，4路的线性输入，12路的线性输出，之所以采用数字音频解决器,由于传统的模拟调音台所有的都采用的是模拟信号解决操作比较复杂只是能做为一个简朴的音量调节用,后续的维护很麻烦需要一个专业人才干操作,每次会议都需要一个人守后旁边浪费人力,售后服务成本教高,数字的音频解决器只要把软件调节好第一次很第一百次所有的效果都是同样,并且有自动增溢和压限器保证每个人说话声音大小同样,节约人力物力安装操作简朴。

此外，为了满足会见室发言的需要，我们配置了２支无线手持话筒。对于各种音频资料的播放和记录我们则需要依靠DVD刻录机实现。

2.5. 3连接系统图

2.6 大屏幕显示系统
用户可将投影系统应用于
² 投影播放会议的相关资料，使用会议达成事半功果的效果
² 投影培训时的演讲内容，使讲课更生动，学员更能容易接受。
² 投影保存在DVD或录象机上的宣传资料，也可播放故事片或卡拉OK碟作娱乐用途。
² 在召开电视电话会议时，可投影远端会场信号，再配合本地的摄象机实现足不出户的面对面会议。

亮丽的超大画面、纯正的色彩、高分辨率的显示效果，历来是人们对视觉感受的一种潜在规定。本方案采用了爱普生EP-C520XB高端工程投影机和锐普120寸投影幕
EP-C520XB作为爱普生的高端投影，EB-C520XB拥有5200lm亮度，1000：1对比度，分辨率XGA(可选)，是爱普生投影机中亮度较高的产品，即便在空间较大，采光良好的使用环境中，如大型礼堂、露天教室、甚至在室外，也可投射清楚、色彩丰富的影像。爱普生原创DPO/IO功能，零秒冷却，直接关机 更高图像质量，更高对比度的光学设计。内置扬声器功能。
锐普幕布采用美国原装S级高清玻纤白塑材质，幕布宽副达5.13m,符合ROHS环保标准，幕面雕刻半球面微镜纹，表面光洁柔滑，可有效消除眩光现象，极大提高幕布的视场角及解像力，提高黑色的显现力，令画面更生动、清楚。幕布物理厚度0.43mm,在-15°C到+45°C环境温度下仍然可保持良好的延展性和可恢复性。幕布抗UV、防静电，可清洗、防潮、防霉、阻燃，长期使用不老化。

2.7 桌面液晶显示器升降系统设计说明
随着社会的进步，目前已进入信息化、数字化时代，天天都有大量的信息资料要解决，有很多时候需要决策者们在一起，通过开会的形式掌握和了解这些信息。在这种会议中，有也许即要显示视频图片资料，同时又要显示计算机数据资料；在这些情况下，采用传统的方式，即只靠一台投影机是无法实现的，并且一些位置观看时不舒适或看不清，也不便于记录。
针对以上情况，我们设计采用了18套17寸桌面液晶显示器升降系统。显示屏平时不用时暗藏在会议桌内，桌子表面平整和美观，可以开普通会议，在需要使用时触发控制器，仓盖自动打开、显示器升至桌面。显示屏升上来后，可随时根据视角向后调整显示屏一定的角度便于观看，调整后升降器将记住这个角度，下次屏升上来后还将是这个位置。每一组可任意升起不同位置的显示屏，每一个显示屏也可独自控制升降。升降器控制器可通过外部的集中控制系统进行总控制，如AMX、快思聪等。它简化你的生活及桌面，乱作一团的线缆不复存在。
工作方式如下图所示：

显示屏升 显示屏降

3重要设备技术参数
3.1液晶升降系统
3.1.1液晶显示屏隐藏系统升降器CX17-Z

面板尺寸：485(长)*145（宽）*2.5（厚）MM 机箱：463（长）*125（宽）*578（高）MM 自重： 19 kg 功率：15w 电机：合资 重要特点：最新开发的液晶显示屏隐藏系统、外形轻灵美观、使用方便，电动控制，升降自如，自动开合装饰板，有不锈钢和黑炭钢两种

3.2数字会议系统
3.2.1会议系统主机——CR-M4101
3.2.1.1 产品说明

3.2.1.2 功能描述
— 系统主机最多可连接128台发言单元，通过扩展口接入扩展主机（多个扩展主机之间手拉手串联连接），最多可接入4096台发言单元，且互相无干扰
— 最多可连接30台翻译单元，实现11+1种语言同声传译功能
— "手拉手"电缆串接模式，便于安装和维护，采用统一8芯航空插头。
— 具有音频输入接口，可输入外部音频信号（如背景音乐）
— 具有多组音频通道输出，可连接PA功放对发言者的发言进行放大输出，也可连接卡座进行录音
— 发言人数限制功能：发言单元数量1、2、4、6可调，主席单元不受限制
— 具有四种发言模式选择：
1、 普通模式（NORMAL）：设定可以同时打开的发言单元数量，当发言人数达成定值时，要打开另一台发言单元，必须先关闭已打开的发言单元。
2、 先进先出模式（FIFO）：设定可以同时打开的发言单元数量，当发言人数达成定值时，后打开的发言单元会自动取代之前最早打开的发言单元
3、 自由模式（FREE）：
4、 申请发言模式（APPLY）：需要发言时必须先按申请键申请发言，待主席机批准其申请后方能启动话筒发言。
— 内置数字均衡器模块、降噪解决器模块是声音清楚透彻，可以对系统输出的音频信号进行高、低音调节，以适应不同的听觉规定
— 配合中央控制系统可实现由中央控制系统对会议系统进行统一管理，全面代替管理软件，如各种会议模式的选择和配置、发言人数的设定等
— 配合摄像跟踪系统可实现视像自动跟踪功能
— 投票表决功能及数据管理功能
— 配合电话耦合器可以进行远程电话会议
— 主机外壳采用金属材料，线路与外壳都加强了与地线的连接，保证具有可抗静电8000V的能力
— 主机可安装在19英寸标准机柜上，便于摆放及设备维护

3.2.1.3 电脑管理软件功能

1、会前准备:
A、会议参数设立：重要填写会议标题、地点、与会人员、时间、会议说明等会议信息，并且可编成会议告知打印；
B、议案编辑设立：制作表决任务列表、定制表决流程、表决类型和表决的显示方式等等；
C、投影资料设立：可将会议中所用到的图象、图片、文档的要在投影机投射出去的资料根据会议进程进行编排，实时投放出去；
D、代表资料设立：对代表资料进行编辑录入，并可在此进行发卡、挂失、补卡功能。

2、开始会议
A、签到管理：控制会议签到的进程，并可在签到结束后在软件里补充签到，可将签到结果实时输出到显示设备；软件里监控界面可实时监控签到状态；
B、议程控制：对表决的议程进行实时控制;
C、会议控制：可对会议的发言模式、人数、话筒开关等进行控制。
3、会后整理
A、记录报表：对会议的人数、结果等进行记录制成电子表格；
B、数据备份：备份会议数据。

4、系统管理：可对用户进行权限设立。

3.2.1.3 技术参数
电源
开关电源100-240V
静态功耗
10W
最大功率
350W
输出功率
≤110W/24V
音频输出
阻抗：100Ω 方式：非平衡
话筒输入
阻抗：2kΩ
电平：-60 dB
方式：非平衡
频率响应
60－12kHz
信噪比(S/N)
> 80dB
谐波失真
< 0.5%
过载波失真
<1%
串音衰减（1kHz）
>50dB
重量
5.25KG
尺寸
430L x 275W x90H (mm)
颜色
白色／灰色

3.2.2言表决单元——CR-M4102/4D
3.2.2.1产品说明

CR-M4102D主席机
— 推拉滑盖设计，引领略议系统新潮流
—  稳重的黑色与银色拉丝凸显时尚、现代科技
—  超大LCD显示屏，具体显示菜单功能，极大方便用户的操作使用
—  防水、防尘的贴心设计
—  全数字音频传输技术
—  低功耗技术，由系统主机供电，输入电压为24V，属于安全范围
—  人性化的MIC按键
—  清楚的耳机输出和数码调音技术
—  专业高保真话筒
—  专业DSP解决芯片对人声的中频部分进行增益补偿，使音质细腻、清楚通透

3.2.2.2 功能描述
主席单元
发言与讨论
— 主席单元具有批准和否决代表的发言申请功能，长按数字键“4”中断所有发言单元
— 主席单元不受发言人数限制
— 主席单元具有全权控制会议秩序的优先功能
多功能表决
      会议表决：表决时按下“开始”键发出表决指令，按键2、3、4分别表达赞成、弃权、反对，表决完后按下"停止"键停止表决
会议选举：按键1至5代表不同的候选人
会议评估：按键1至5分别代表级别--、-、0、+、++
代表单元
发言与讨论
      代表单元具有发言申请功能
      代表单元具有讨论申请功能
多功能表决
      会议表决：按键2、3、4分别表达赞成、弃权、反对
      会议选举：按键1至5代表不同的候选人
      会议评估：按键1至5分别代表级别--、-、0、+、++

3.2.3统配件——CR-HL*** 系列连接线缆
3.2.3.1产品说明
1、CR-HL002 是2米连接电缆
2、CR-HL005 是5米连接电缆
3、CR-HL010是10米连接电缆
4、CR-HL020是20米连接电缆
5、CR-HL100是100米连接电缆

3.2.3.2功能描述

用于会议主机与扩展主机之间的连接或与发言单元之间的连接或作为发言单元之间的延长线缆
具有2米、5米、10米、20米、100米五种规格可选
8芯航空插头线缆，一公一母接口
传输距离最远可达1000米

3.2.4摄像跟踪
3.2.4.1吸顶式高速预置球型摄像机CR-V1012

功能描述
会议系统中设计有两款高速球型摄像机，分为壁挂式和吸顶式两种，可根据实际需求来配置。壁挂式高速球型摄像机可直接用螺丝固定在墙壁上，而吸顶式可直接吸附在天花板上。这两款摄像机功能和性能同样只是外形设计不同样，适合多种安装规定。
产品特性
用功能完善的高性能数字DSP设计，性能稳定
  内部设立数据断电后不丢失n
  一体化集成设计，结构紧凑，可靠性高n
  64个预置位随意储存，定位准确n
 自动巡航监视n
  采用RS-485总线控制n
  选用直流电机，低速运营平稳n
  精密电机驱动，运转平稳、反映灵敏n
  水平360°连续旋转，无监视盲区n

  旋转速度根据镜头变换倍数自动调整n
  垂直方向实现180°自动翻转连续监视n
  自动光圈、自动聚焦、自动白平衡n
  背光补偿功能，在有强光源的背景中可以看到所有的物体n
  夜视功能，根据环境光线的变化自动转换CCD照度n

3.2.5　CR-DS3002B电子桌牌显示系统

3.2.5.1　产品描述
CR-DS2023显示牌采用VFD显示屏，功能强大，高精细度和高亮度显示，可靠且使用寿命长，环境适应能力强，有从红色到蓝色多种色彩，宽视角，瓜速度快。用于显示与会者的姓名（中、英文显示）、职称等信息，并会按顺序自动滚动。

3.2.5.2　产品特性
1. 美观、大方、流线型的外观设计，使机器更具有时代气息
2. 256 x 64 高亮大VFD屏，清楚显示与会者名字
3. 带背光的128x64点阵LCD屏，可显示短消息、LOGO和相关的操作信息
4. 具有短消息提醒和茶水申请功能
5. IC卡感应区，用于将IC卡信息输入到显示单元内
6. 先进的本机ID编辑功能
7. 在允许的区域内，与会者可机动的就座
8. 可脱离系统作单机版运营
3.2.5.3　技术参数
最大供电电压： 24V
最 大 功 耗 ： 6.6W
亮 度 ： 15级
电 源 接 口 ： 8芯线、电源适配器
分 辨 率 ： 大屏（前）256X64 小屏（后）128X64
数 据 下 载 ： 包开机短消息、Logo、人名信息、编ID功能
显 示 方 式 ： 点阵
显 示 尺 寸 ： 162.41（L）X 40.49（W）（mm）
通 讯 接 口 ： RS-485
记 忆 内 存 ： 8K Bytes
外 形 尺 寸 ： 210（L）x 95（W）x 105（H）（mm）
颜 色 ： 灰色
重 量 ： 815g
外 置 电 源 ： 12V/10W

3.2.5.4　系统连接图

3.2.6　CR-DS2023电子桌牌显示系统

3.2.6.1　产品描述
CR-DS2023显示牌采用LED显示屏，功能强大，高精细度和高亮度显示，可靠且使用寿命长，环境适应能力强，有从红色到蓝色多种色彩，宽视角，瓜速度快。用于显示与会者的姓名（中、英文显示）、职称等信息，并会按顺序自动滚动。

3.2.6.2　产品特性
1. 美观、大方、流线型的外观设计，使机器更具有时代气息
2. 64x16的LED屏，清楚显示与会者名字
3. 带背光的点阵LCD屏，可显示短消息、LOGO和相关的操作信息
4. 具有短消息提醒和茶水申请功能
5. IC卡感应区，用于将IC卡信息输入到显示单元内
6. 先进的本机ID编辑功能
7. 在允许的区域内，与会者可机动的就座
8. 可脱离系统作单机版运营

3.2.6.3　技术参数
最大供电电压： 24V
最 大 功 耗 ： 3W
亮 度 ： 15级
电 源 接 口 ： 8芯线、电源适配器
分 辨 率 ： 大屏（前）64x 16，小屏（后）128x64
数 据 下 载 ： 涉及短消息、开机Logo、人名信息、编ID功能
显 示 方 式 ： 点阵
显 示 尺 寸 ： 162.41（L）X 40.49（W）（mm）
通 讯 接 口 ： RS-485
记 忆 内 存 ： 8K Bytes
外 形 尺 寸 ： 210（L）x 95（W）x 105（H）（mm）
颜 色 ： 灰色
重 量 ： 约650g
外 置 电 源 ： 12V/10W

3.3 中央控制系统
3.3.1编程主控机CR-PGMII
3.3.1.1功能描述
CR-PGM II中控系统是CREATOR中控系统产品的最新杰作。它配置了主频达210MHZ的32位内嵌式解决器，内置了8M内存和8M存储FLASH，能高速运算复杂的逻辑指令，提供了开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构；采用了国际流行的全贴片式SMT工艺和可编程逻辑阵列电路，能保证更快的运营速度和更稳定的操作系统,几乎可以控制任何外接设备（涉及第三方设备），适合大型系统工程！

产品特性
— 强大的逻辑控制指令
CR-PGMII支持多达100条以上的逻辑控制指令，可以完毕各种复杂的控制操作。随着版本的不断升级，可支持的指令亦会不断增长。
— 红外学习及在线仿真功能
CR-PGMII采用电脑软件红外学习功能，用户可自行建立、维护、管理红外代码库，亦可以从网上下载常用电器设备的红外代码库。配合软件的红外代码在线仿真功能，可进行红外代码在线检测甚至实时控制
— 不断推出的功能扩展模块
CR－PGMII设有扩展槽，可插入各种不同的适配卡，对控制功能进行扩充。我们会不断推出各种适配卡，以适应各种控制场合及方案。用户无需对机器进行升级，即可完毕功能的扩充。
— 强大的软件支持
专为CR-PGM II主机编写的Control System Builder编程软件，以人性化的图形界面，对PGM-II进行编程操作，支持所有复杂指令的图形化编程，支持在线底层软件升级及程序下载。
技术参数
— 开放式的可编程控制平台，人性化的中文操作界面，交互式的控制结构
— 采用最新32位内嵌式解决器，解决速度可达257MHZ
— 采用可编程逻辑阵列电路，运营速度更快，系统更稳定
— 主机内置8MB内存及8MB的大容量FLASH存储器
— 8
