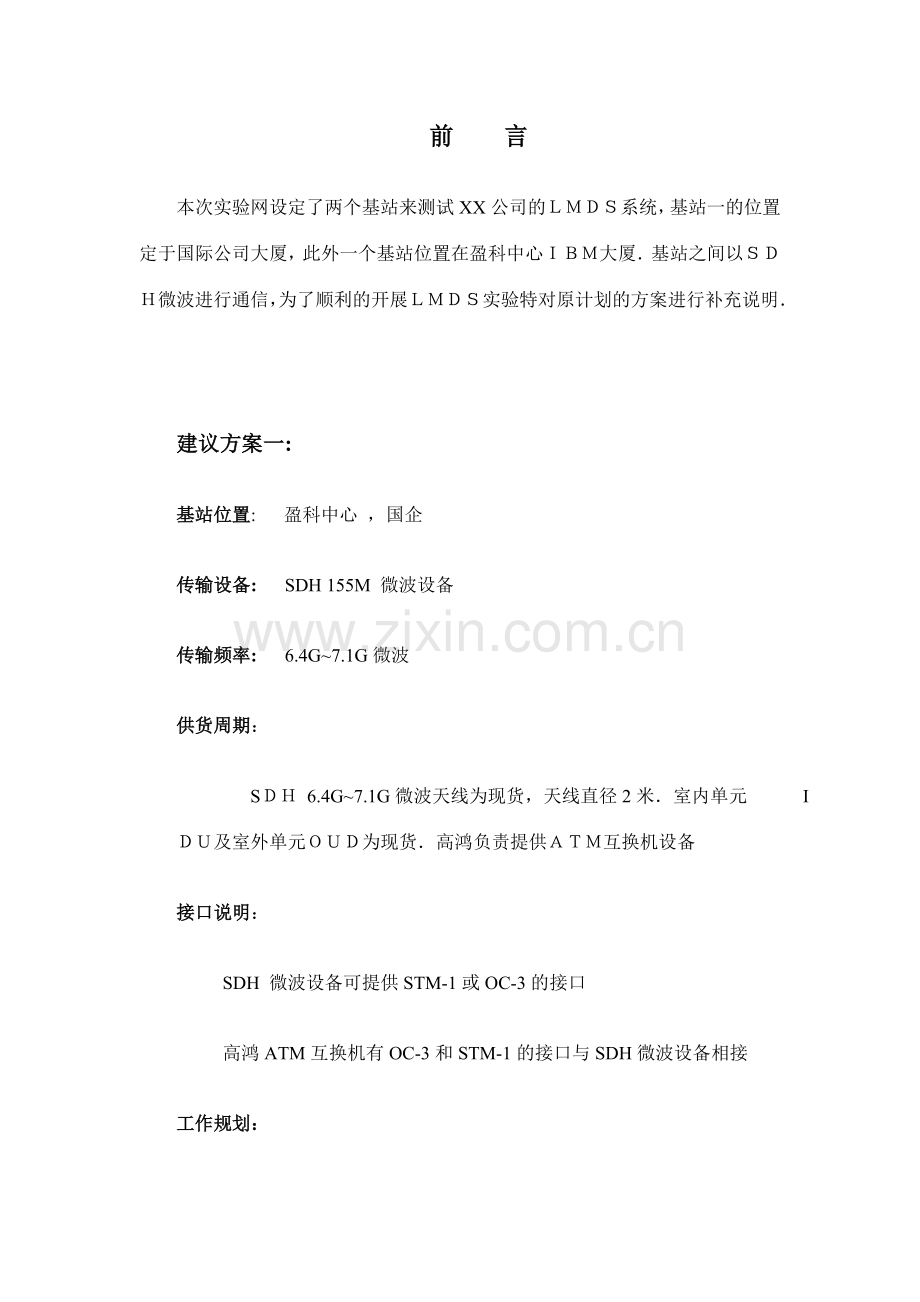

中国网通公司LMDS宽带无线传输实验网SDH微波传输问题解决方案美国xx公司中国代表处北京前言本次实验网设定了两个基站来测试XX公司的系统，基站一的位置定于国际公司大厦，此外一个基站位置在盈科中心大厦基站之间以微波进行通信，为了顺利的开展实验特对原计划的方案进行补充说明建议方案一:基站位置: 盈科中心 ，国企传输设备: SDH 155M 微波设备传输频率: 6.4G7.1G微波 供货周期：S 6.4G7.1G微波天线为现货，天线直径2米室内单元 I及室外单元为现货高鸿负责提供互换机设备接口说明： SDH 微波设备可提供STM-1或OC-3的接口 高鸿ATM互换机有OC-3和STM-1的接口与SDH微波设备相接工作规划：采用SDH微波建立起通信链路，传输速率155，S微波频率6.47.1G，两端基站与高鸿系列ATM互换机进行连接实现互通，进行两基站的系统联调基站勘测及工程实行一. 基站之间距离的测定基站位置：国际公司大厦，盈科中心大厦基站的经纬度： 国际公司大厦 纬度39.54.507 经度 116.21.152 盈科中心大厦 纬度39.55.933 经度 116.27.130基站之间是否视通： 可视通基站之间直线距离： 8.85公里二 . 基站的现场条件由于国际公司大厦与盈科中心距离8.85公里， 两个基站的通信依靠SDH微波来实现， 采用6.4G7.1G的微波可以满足传输距离的规定 ， 由于SDH微波系统是一套高频段的微波系统，因此要保证基站天线之间为视通（Line-of-Sight），盈科中心IBM大厦楼高65米 ，楼顶平台为180平方米 平台四周有围墙遮挡， 围墙高度3.5米 SDH微波天线直径2米 ，考虑到围墙的遮挡与天线自身固定的规定， 需要架设铁塔或设立拉索抱杆， 并且要有良好的防雷保护 从楼顶铁塔的天线到13层设备间馈线长度为100米， 基站设备放在13层此外，在国际公司大厦大厦楼高60米 ，楼顶距离楼顶平台15米可用面积为9平方米 平台四周有围墙遮挡， 围墙高度2米，楼顶同样需要架设铁塔或抱杆来支撑直径SDH微波天线如下图所示 铁塔位置及尺寸: 盈科中心与国际公司大厦各安装铁塔一架,铁塔放置于大楼的顶层中央， 基座尺寸为3乘4米， 铁塔高度6米， 材质为Q235等边角钢， 镀锌防腐解决，自重1000公斤， 可抗风速35M/S， 在塔的4.5米处设立八角工作台一个放置2米微波天线 铁塔上设立抱杆放置LMDS系统的扇区天线和SDH微波天线(也可采用抱杆拉索式) SDH微波的天馈线系统 天线 本工程各站每套设备收发采用一副或两副天线，本工程所提供的天线均为高性能天线。频段：SDH： 6.47.1GHz 2) 极化：单极化 3）调整方位： 0 挂式天线：水平方向450 垂直方向504）环境条件 工作温度：-40-+550C 裹冰： 100mm 风荷： 在风速55m/s下，不产生塑性变形，在风速35m/s条件下正常工作。 6）最大倾角：风速为30m/h时0.107）过压： 70Kpa8）所有高性能天线均能提供天线罩。法兰盘：符合ICF标准表1 本建议所用天线电气性能尺寸型号增益半功率角驻波比前后比低中高1.2米WTG12-64D35.536.0 36.42.531.10 59WTG12-82D37.637.938.22.071.10 60尺寸型号增益半功率角驻波比前后比低中高1.6米WTG16-82D40.240.540.81.521.10 632.0米WTG20-64D40.0 40.540.81.551.08 63WTG20-82D42.142.442.71.241.08 653.2米WTG32-82D46.246.546.70.791.08 69表2 本建议所用天线机械性能天线型号调整范围抗风能力工作温度垂直水平工作风速极限风速WTG12-64D50450110km/h200km/h-550C 700CWTG12-82D50450110km/h200km/h-550C 700CWTG16-82D50450110km/h200km/h-550C 700CWTG20-6450/45050/450110km/h200km/h-550C 700CWTG20-8250/45050/450110km/h200km/h-550C 700CWTG20-8250/45050/450110km/h200km/h-550C 700C 馈线型式：椭圆软波导馈线工作频带： SDH： 6.47.1GHzVSWR：1.10过压：70Kpa环境条件 工作温度：-40-+600C最小弯曲半径： E面为300mm，H面为800mm；扭转角度： 3.0/m。表3 本建议馈线电气性能型号驻波比衰耗(dB/100米)公司标准内控WBT6.5A1.10 1.08 7.0 B1.15 1.12 WBT8.5A1.10 1.08 4.8 B1.15 1.12 表5 本建议馈线机械性能型号外形尺寸一次性弯曲最小半径拉力扭转 (度/m)重量(k/m)长轴短轴E面H面WBT6.550.329.43008003531.1WBT8.541.724.73006002430.7采用环型器和分路滤波器，其幅度特性符合CCIR的相关建议。 天线抱杆的位置及尺寸: XX公司的LMDS系统设备规定天线抱杆直径10厘米，有效安装长度 为2米（扇区天线），抱杆需竖直（垂直于地面）安装。 机房条件及供电: 机房条件及供电均应符合标准中对使用环境及供电的规定。这里要注意，选择交流供电或直流供电要与所安装的设备电源输入相应并注意雷电保护。 中频电缆布线合理的布线应充足考虑到电缆的总长度、曲率半径及抗风性。 接地与防雷:无线系统对接地与防雷的规定较高，架设铁塔或拉索抱杆时，可选用爱劳半导体消雷器或AR避雷针做直击雷保护，中频电缆入户需加装高频信号保护器，设备应良好接地（接地电阻小于欧）。三. S微波的选型及其依据1 总体指标关于电路严重误码秒指标的考虑根据ITU-T G.826建议，27500Km端到端国际通道性能指标的严重误码秒为0.2%。 鉴于本工程属于接入网，按照差错性能指标的分派原则，本工程按接入网部分派额，接入网部分分派区段配额6%，不再分派其余距离的配额。2. 计算说明1、 传输系统性能指标，按照ITU-T G.826给出的SESR指标对本通信网的传输性能进行预算。2、 预算性能指标过程中所需的传输途径参数、站距、工作频率、传输容量、塔高、分集情况、途径断面类型均依据局方提供的数据。3、 关于宽带数字微波传输中断概率的预算，对频率选择性衰落的预算，有多种方法。目前，世界各国所采用的方法不一，我们采用带内线性振幅色散法。关于瑞利衰落出现因子的计算公式为PR=KQF B d C，其中地形、地理因子，采用我国的参数。4、 有关天线及馈线的增益，暂按国产标准考虑；馈线长度以100米左右计算；两面分集天线的高差按10米计算。此项涉及参数，由于没有局方的确切数据，所以，暂按以上方式考虑。本次S微波系统的选择是根据公司的S微波链路计算公式计算得出的链路计算表如下图所示：BER 性能预算 平衰落区间序号1A 站国企B 站盈科中心微波频率 GHz6.77传输容量STM-1调制64QAM设备配置1+1站间距 公里8.86地形(A.山地 B.丘陵C.平原 D.水面)BA站海拔高度 米1002.0B站海拔高度 米1002.0A站天线挂高 米6.0B站天线挂高 米6.0自由空间传播损耗 dB128.0A 站馈线长度 米100.0B 站馈线长度 米100.0每米馈线损耗 dB0.06500两站馈线损耗 dB13.0两站分路系统损耗 dB4.0总损耗 dB145.0A 站天线规格WTG20-64DB 站天线规格WTG20-64DA 站天线增益 dBi40.0B 站天线增益 dBi40.0总增益 dBi80.0净损耗 dB65.0发射功率 dBm31.0接受功率 dBm-34.0两信道等效频率间隔f (GHz)0.0800A站分集与主天线间距米0.0瑞利衰落概率0.0094609门限接受电平(10-3) dBm-72.0平衰落储备 dB38.0中断率(10-3)无备份,无分集%0.0001499频率分集改善系数(10-3)10.0B站分集与主天线间距 米BER 总性能区间序号1站 A国企站 B盈科中心单条距离 km8.86是否采用S/D-中断率 (平衰落与XPD)%0.中断率(色散) %0.中断率 (干扰, 去向）%0.中断率(干扰,回向) %0.总中断率 (去向) %0.总中断率(回向) %0.单段站距（km）8.86(ITU-T G.826)中断率指标分派(10-3)%0.0000975单段中断率储备余量(去向)dB7.8单段中断率储备余量(回向)dB7.9链路中断率累计值(去向) %0.链路中断率累计值(回向) %0.链路中断率储备余量(去向) dB链路中断率储备余量(回向)dB3.计算结果按照以上标准进行计算，所得传输质量指标，可以满足规定。四基站之间的互连两基站采用DH微波建立起通信链路，微波频率，两端基站与高鸿系列互换机进行连接 800ATMSDH800SDHATM五. SDH 数字微波设备技术说明1、SDH 数字微波设备 M2023系列SDH（同步数字体系）微波通信系统可提供长距离、高质量的SDH微波通信服务。可在4、5、L6、U6和8GHz等频段工作，采用N+1保护方式传送。每波道可传送一个或两个STM-1 155Mbit/s或140Mbit/s的信号。本系统所采用的调制技术与ITU-R推荐的标准射频波道间隔完全兼容。系统遵循YD/T1998-986行标标准。（1）系统特点 波道排列满足ITU-R相关建议 频谱运用率高，采用64QAM和128QAM频谱运用率可分别高达 4bit/s/Hz和5bit/s/Hz,当采用XPIC技术后,频谱运用率则可分别高达8bit/s/Hz和10bit/s/Hz。 采用微波巴比仑的三平衡上变频器 采用能克制镜象频率的一体化小型接受机 具有同相合成器，大大提高了系统的抗多径衰落能力 采用了抗多径衰落性能好的基带全数字判决反馈均衡器 采用了前向纠错性能好的多级编码调制器（MLCM） 采用了具有自动发信功率控制（ATPC）的高线性全固态放大器，加大了系统的动态范围，减小了干扰，减少了电源损耗 基带接口可任选电接口或光接口，满足不同的用户需求。 （2） 关键技术 高阶调制为在有限的频带内传送STM-1信号，我们对于40M的带宽，采用64QAM的调制方式；30M以下带宽采用128QAM的调制方式。本工程调制方式为64QAM。 前向纠错SDH设备采用了MLCM（多电平编码调制）技术，提高了系统增益。 衰落均衡器系统采用了全数字13-抽头自适应时域均衡器，有效的抵抗传输失真。均衡器涉及一个5-抽头前向均衡器和一个8-抽头后向均衡器，对于128QAM调制方式的同波道传输系统，若采用邻接模式分路，系统将采用全数字25抽头（9-前向抽头，16-后向抽头）的自适应时域均衡器。前向均衡器和后向均衡器合称为判决反馈均衡器（DFE）。采用了该技术，几乎能完全克服系统的最小相位失真，DFE为传输失真提供了可观的均衡效果。每跳的每个信道中均配有DFE。 ATPC（自动发信控制）ATPC系统在正常无衰落的情况下，可减少发射功率，避免对其他系统导致干扰。其具有减少功率损耗、减少对相邻系统的干扰、减少上衰落问题 XPIC技术当链路中每波道传输2个155Mb/s信号的容量来设计。在这种情况下，采用了XPIC技术。本工程为1155Mb/s系统，不需采用此技术。（3） 设备配置 每机架满配置可涉及四套发信机，四套接受机，四套分集接受机（任选），四套带STM-1接口的调制解调机，一套倒换单元，一套OAM&P（操作、管理、维护及备份），一块接口配线板和3+1（或4+0）射频分路系统，机架内可安装一套完整的3+1终端系统。假如系统设计需要再增长一个机架可使容量扩充为71。本机架所有为自然冷却。机架尺寸：6003002200mm（标准的ETSI机架）（4）技术指标总特性频段： 3.6-4.2/3.8-4.2GHz/4.4-5.0GHz/5.9-6.4GHz/6.4-7.1GHz/7.7-8.2GHz中屡屡率： 70M Hz 中频输入/输出电平： -10dBm1 dB传输容量： M2023S系列 STM-1 M2023D系列 2STM-1收发信机特性发信机 输出功率； 31/33dBm+1dB/-1.5dB（4-8GHz） 27dBm+1dB/1.5dB(11GHz)预失真： 中频本振稳准度： 510-6ATPC范围： 10 dB收信机输入电平范围： -15 to -77 dBm本振稳准度： 510-6门限电平：(BER=10-4 时) -72dBm（容差+2dB） （128QAM） -75dBm (容差+2dB) （64QAM） 调制解调器比特率： 155Mbit/s-G.703调制方式： 64QAM/128QAM均衡器： 判反决反馈均衡器DFE特性曲线（BER 10-4） 20dB交叉极化干扰抵消改善： 18dB纠错方式： MLCM辅助业务：-旁路业务 2048Kbit/s2 (64QAM)时 或 2048Kbit/s (128QAM)时-业务联络电话 E1和E2 倒换特性 最大容量： 7+1（可扩充到11+1） 倒换形式： 无损伤 倒换基准： 信号失步/高BER/低BER无损伤倒换时间 25ms 电源 工作电压： -48VDC（或-24VDC）20%功耗： 145W/每系统环境条件 保证性能： +5到+400C能工作性能： 0到450C 建议方案二:基站位置: 盈科中心 ，国企基站距离：8.85传输频率: G微波 供货周期：18G微波天线.米为现货，.米微波天线需提前两周订货室内单元及室外单元为现货18G微波设备选型需进一步考察后拟定，设备预计月可到货高鸿负责提供互换机设备接口说明： 微波 单元接口为针，为高鸿反向复用接入设备 接口为针，为中间需转换连接工作规划：第一步：采用PDH微波建立起通信链路，传输速率16，微波频率，两端基站下个，采用高鸿反向复用设备转换成传输速率，与高鸿进行连接实现互通，进行两基站的系统联调第二步：在工程后期采用微波设备替换微波设备，由明日网络与XX公司贯彻一个新的基站位置距离不超过5公里(例如城乡或四川大厦),建立LMDS系统,并提供该基站到国企大厦的18G SDH微波的传输,最终满足网通公司的规定基站勘测及工程实行一 基站之间距离的测定基站位置：国际公司大厦，盈科中心大厦基站的经纬度： 国际公司大厦 纬度39.54.507 经度 116.21.152 盈科中心大厦 纬度39.55.933 经度 116.27.130基站之间是否视通：可视通基站之间直线距离：8.85公里二 基站的现场条件由于国际公司大厦与盈科中心距离8.85公里， 两个基站的通信依靠PDH微波来实现， 采用18G的微波可以满足传输距离的规定 ， 由于PDH微波系统是一套高频段的微波系统，因此要保证基站天线之间为视通（Line-of-Sight），盈科中心IBM大厦楼高65米 ，楼顶平台为180平方米 平台四周有围墙遮挡， 围墙高度3.5米 PDH微波天线直径1.2米 ，考虑到围墙的遮挡与天线自身固定的规定， 需要架设铁塔， 并且要有良好的防雷保护 从楼顶铁塔的天线到13层设备间馈线长度为100米， 基站设备放在13层此外，在国际公司大厦大厦楼高60米 ，楼顶与楼顶平台距离15米, 平台可用面积为9平方米 平台四周有围墙遮挡， 围墙高度2米楼顶同样需要架设铁塔或抱杆来支撑直径1.2米的PDH微波天线铁塔位置及尺寸: 盈科中心铁塔放置于大楼的顶层中央， 基座尺寸为3乘4米， 铁塔高度6米， 材质为Q235等边角钢， 镀锌防腐解决，自重1000公斤， 可抗风速35M/S， 在塔的45米处设立八角工作台一个放置1.2米微波天线 铁塔上设立抱杆放置LMDS系统的扇区天线和PDH微波天线(也可采用抱杆拉索式)天线抱杆的位置及尺寸:XX公司的LMDS系统设备规定天线抱杆直径10厘米，有效安装长度为2米（扇区天线），抱杆需竖直（垂直于地面）安装。机房条件及供电:机房条件及供电均应符合标准中对使用环境及供电的规定。这里要注意，选择交流供电或直流供电要与所安装的设备电源输入相应并注意雷电保护。中频电缆布线合理的布线应充足考虑到电缆的总长度、曲率半径及抗风性。接地与防雷:无线系统对接地与防雷的规定较高，架设铁塔时，可选用半导体消雷器或AR避雷针做直击雷保护，中频电缆入户需加装高频信号保护器，设备应良好接地（接地电阻小于欧）。三 微波的选型及其依据为了在两个基站之间对系统进行连调的需要，故考虑对两基站之间先架设微波系统，通过反向复用设备调制后进入互换机，以满足现场调试的需要为此，我们选择TEL-LINK，18HZ，频率范围17.7 to 19.7 GHz，容量1E1 - 16E1本次微波系统的选择是根据公司的微波链路计算公式计算得出的链路计算表如下图所示：Path Name国企-盈科中心Radio - ConfigurationXx Tel-Link 18GHz, 16E1,1+0,St.PowerPath Length (mi)Path Length (km)8.85Transmitter Frequency (GHz)18.7Free Space Loss (dB)136.78Atmospheric Absorption (dB)1.04Alignment Factor (dB)1.25Path Loss (dB)139.07Tx / Rx Antenna SystemAntenna Diameter (m)1.2Antenna Polarization (V/H)VAntenna Gain (dBi)Tx Signal:44.82Rcv. Signal:44.82TransmitterTransmitter Power (dBm)21.00Tx Attenuator (dB)0.00ERIP (dBi)65.82Max FCC ERIP (dBi)N/AReceiverRcv Carrier (dBm)*-28.43Receiver Threshold (dBm)-84.00Flat Fade Margin (dB)55.57Dispersive Fade Margin (dB)33.6Composite Fade Margin (dB)33.57Multipath OutageCoastal, Average, Dry (x) (2, 1, 0.5)1Roughness Factor (6.1 mDH42.7 m)20.00Average Temperature (1.7 CT23.9 C)21.11Terrain Factor (c)0.70Climatic Factor (b)0.53Probability of Multipath Outage:1.27E-06Multipath Outage (sec/yr)40.05Rain OutageRain Rate (.01 % of time) mm/hr63.00Max Allowable Rain Rate (mm/hr)105.19Probability of Rain Outage1.91E-05Rain Outage (sec/yr)604.58 secTotal Rain & Multipath OutagesOne-Way Time Below Threshold (sec/yr)644.63 secPercentage Availability*99.9979611st Fresnel Zone Min. Center Clearance (m.)3.570411*Calculated Received Carrier Level is Based on Free Space Loss*四 基站之间的互连两基站采用PDH微波建立起通信链路，微波频率，两端基站下个，采用高鸿反向复用设备转换成传输速率，与高鸿进行连接国企基站IMA连接E1 801IMAATMPDH801E1PDHATMIMA五 基站铁塔设备的建设及整体防雷方案无线系统对接地与防雷的规定较高，架设铁塔时，可选用半导体消雷器做直击雷保护，中频电缆入户需加装高频信号保护器，设备应良好接地（接地电阻小于欧）。整体防雷方案见附录2附录微波技术资料一、Tel-Link介绍：XX公司的Tel-Link系列数字微波通信系统，提供从1E1到16E1的数据通信容量，工作在从7GHz50GHz频段，提供多频段统一的通信平台，非常便于用户使用。其先进体制设计为语音和数据传输提供了快速、稳定的解决方案。Tel-Link的容量和频率范围：频率频率范围 容量 7 GHz 7.125 to 8.5 GHz1E1 - 16E1 13 GHz12.75 to 13.25 GHz 1E1 - 16E1 15 GHz14.25 to 15.35 GHz 1E1 - 16E1 18 GHz17.7 to 19.7 GHz1E1 - 16E1 23 GHz21.2 to 23.6 GHz1E1 - 16E1 24 GHz24.25 to 25.25 GHz 1E1 - 16E1 26 GHz24.5 to 26.5 GHz1E1 - 16E1 28 GHz27.35 to 28.35 GHz 1E1 - 16E1 38 GHz37.5 to 40.5 GHz1E1 - 16E1 50 GHz49.2 to 50.2 GHz1E1 - 4E1二、Tel-Link系列产品组成：Tel-Link由一个室内单元（IDU），一个可直接连接天线的室外单元（ODU）组成，IDU和ODU 通过一根同轴电缆连接。ODU（Out Door Unit）组成：低噪音放大器、上/下变频器、频率合成式的VCO频率源、微解决器和电源，ODU 可以直接和天线相连。连接ODU与IDU的同轴电缆：传输发、收中频信号，遥测信号和为ODU供电。IDU(In Door Unit)组成：信号解决单元、调制和解调单元、控制单元、输入输出单元、电源单元以及电话接口、数据通信接口和网络管理系统接口等服务通道。其中信号解决单元涉及数据接口、数字多路开关、编码器、前向纠错功能和频率产生器等。Tel_Link 系列产品的具体性能指标可以参与附录所示。下图为一个典型Tel-Link点对点通信链路应用。三、Tel-Link的系统概述和结构说明：Tel-Link采用公共层次设计，室内单元IDU和室外单元ODU互相独立，相同室外单元ODU可以连接任意室内单元IDU。任意IDU可以和任意ODU (7 50GHz)连接，无需更换ODU即可软件改变通信容量。IDU重要涉及用户接口、复用/解复用 、调制/解调、服务通道接口网络管理接口、告警输入/输出接口、直流电源分派。Tel-Link的室内单元IDU单元分为两种：低容量IDU,容量软件可调 E1 4E1高容量IDU,容量软件可调 8E1 16E11, 低容量4E1 IDU结构说明2, 高容量8E1 、16E1 IDU结构说明3, ODU结构说明包含完毕上变频器和放大器的射频电路，通过室内单元IDU键盘或PC机选择功率输出和频率。无须在室外单元ODU上进行调整。所有型号的 ODU均使用 VCO 合成器，高集成度，体积小重量轻。4、 室外天线的安装说明采用XX公司的专利RF接口“ball & socket”，ODU可以直接和天线相连（13GHz以上频段）、无需波导 ,同时天线维护过程中的的垂直极化或水平极化的修改也非常容易.四、用户界面 XX公司的Tel-Link系列数字微波通信系统，在从7GHz50GHz频段、从1E1到16E1的通信容量上，提供统一的通信平台和用户界面，每台设备均可以在前面板配置显示屏LCD和键盘，所有控制管理均软件完毕。使用LCD和键盘可以非常容易和迅速的所有的配置、维护、监测等管理功能（当然也可以使用NMS和本地微机管理）。1(CHAN) 设立RF频率2(PWR) 设立发射功率3(ID) 设立Link ID4(AGC) 显示接受信号强度5(ALRM) 显示告警状态6(LPBK) 设立各种环测7(BER) 显示误码率8(VOL) 设立勤务信道音量9(MUTE) 设立发射机 ON/OFF0(MENU) 菜单，设立或显示其他各种功能及菜单选项：告警ALARM显示告警历史信息Displays the Alarm History清除告警历史信息Clears the Alarm History各种功能MISC设立远方模式Enables Remote Mode退出登录 Logout of keypad设立T/R地址Sets T/R Address显示IDU软件版本Displays IDU software version显示ODU软件版本Displays ODU software version显示IDU序列号Displays IDU serial number显示ODU序列号Displays ODU serial number通信链路LINK强制AIS信号点Sets Force AIS point显示ODU类型/波段Displays ODU type/band设立速率Sets Bit Rate设立调制方式Sets Modulation线路LINES显示线路输入AISDisplays line input AIS显示线路失去输入Displays line input Loss of Signal (LOS)设立线路输入告警 Enables line input alarm勤务信道ORDERWIRE设立勤话桥接电平 Sets Engineering Orderwire bridge levels保护备份PROTECT设立保护模式开/关Sets Protected Mode On/Off清除保护严禁级别Clears Protect Inhibit level接受信号强度RSL显示RSL链路裕度 Displays RSL Fade Margin显示RSL最大/最小值Displays RSL minimum & maximum levels设立RSL告警门限 Sets RSL Alarm threshold五、Tel-Link产品功能及特点：公共层次体系设计 IDU和ODU互相独立，任意IDU可以和任意ODU连接 ODU与数字速率无关，无需修改ODU即可改变通信容量 相同的IDU合用于所有7 50GHz频段。 各频段上宽范围频率合成 调制类型可切换：2FSK-4FSK全智能软件控制 完全软件设立 ： 1）面板软键盘 & LCD液晶屏幕简捷操作 2）便携PC 视窗控制、 3）中央网管控制 软件精确参量调节：RF输出功率、RF频率调整、调制类型等。 软件容量升级：1E1到4E1、8E1到16E1，适应网络容量演进 软件下载：快速升级、无需更换固件先进模块化建构 各组成模块界面清楚，故障点减少到最少 高集成度，设备损耗小 ODU轻小、坚固抗震；IDU适于标准机架 专利RF接口天线 ，无需波导 安装、调试、维护、更换模块均异常简便强大的可管理能力 运营状态显示：彩色LED指示； 面板LCD细节描述 ，如RSL，链路裕度 丰富的诊断和故障定位与解决： 内置测试
