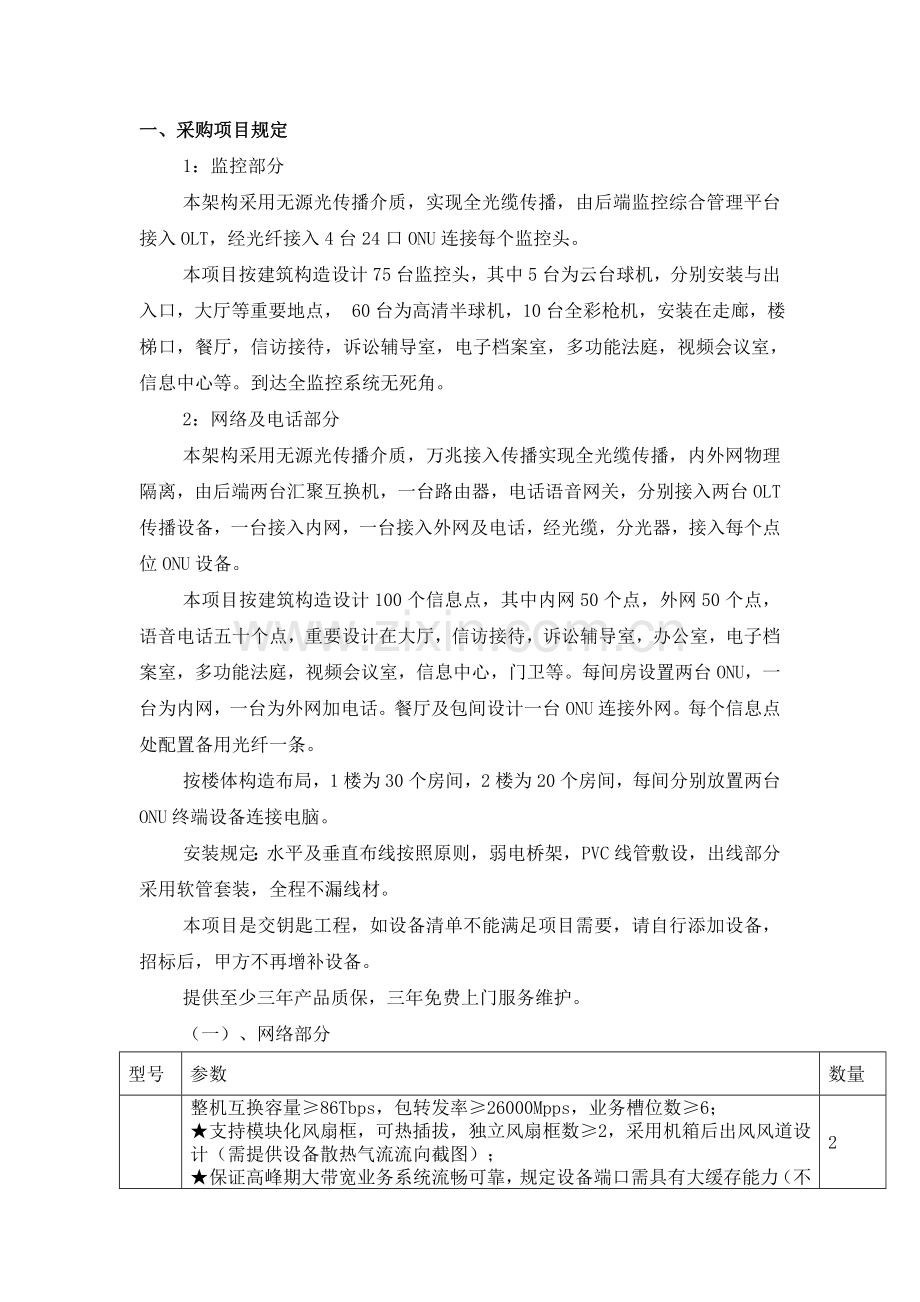

一、采购项目规定
1：监控部分
本架构采用无源光传播介质，实现全光缆传播，由后端监控综合管理平台接入OLT，经光纤接入4台24口ONU连接每个监控头。
本项目按建筑构造设计75台监控头，其中5台为云台球机，分别安装与出入口，大厅等重要地点， 60台为高清半球机，10台全彩枪机，安装在走廊，楼梯口，餐厅，信访接待，诉讼辅导室，电子档案室，多功能法庭，视频会议室，信息中心等。到达全监控系统无死角。
2：网络及电话部分
本架构采用无源光传播介质，万兆接入传播实现全光缆传播，内外网物理隔离，由后端两台汇聚互换机，一台路由器，电话语音网关，分别接入两台OLT传播设备，一台接入内网，一台接入外网及电话，经光缆，分光器，接入每个点位ONU设备。
本项目按建筑构造设计100个信息点，其中内网50个点，外网50个点，语音电话五十个点，重要设计在大厅，信访接待，诉讼辅导室，办公室，电子档案室，多功能法庭，视频会议室，信息中心，门卫等。每间房设置两台ONU，一台为内网，一台为外网加电话。餐厅及包间设计一台ONU连接外网。每个信息点处配置备用光纤一条。
按楼体构造布局，1楼为30个房间，2楼为20个房间，每间分别放置两台ONU终端设备连接电脑。
安装规定：水平及垂直布线按照原则，弱电桥架，PVC线管敷设，出线部分采用软管套装，全程不漏线材。
本项目是交钥匙工程，如设备清单不能满足项目需要，请自行添加设备，招标后，甲方不再增补设备。
提供至少三年产品质保，三年免费上门服务维护。
（一）、网络部分
型号
参数
数量

1、汇聚互换机

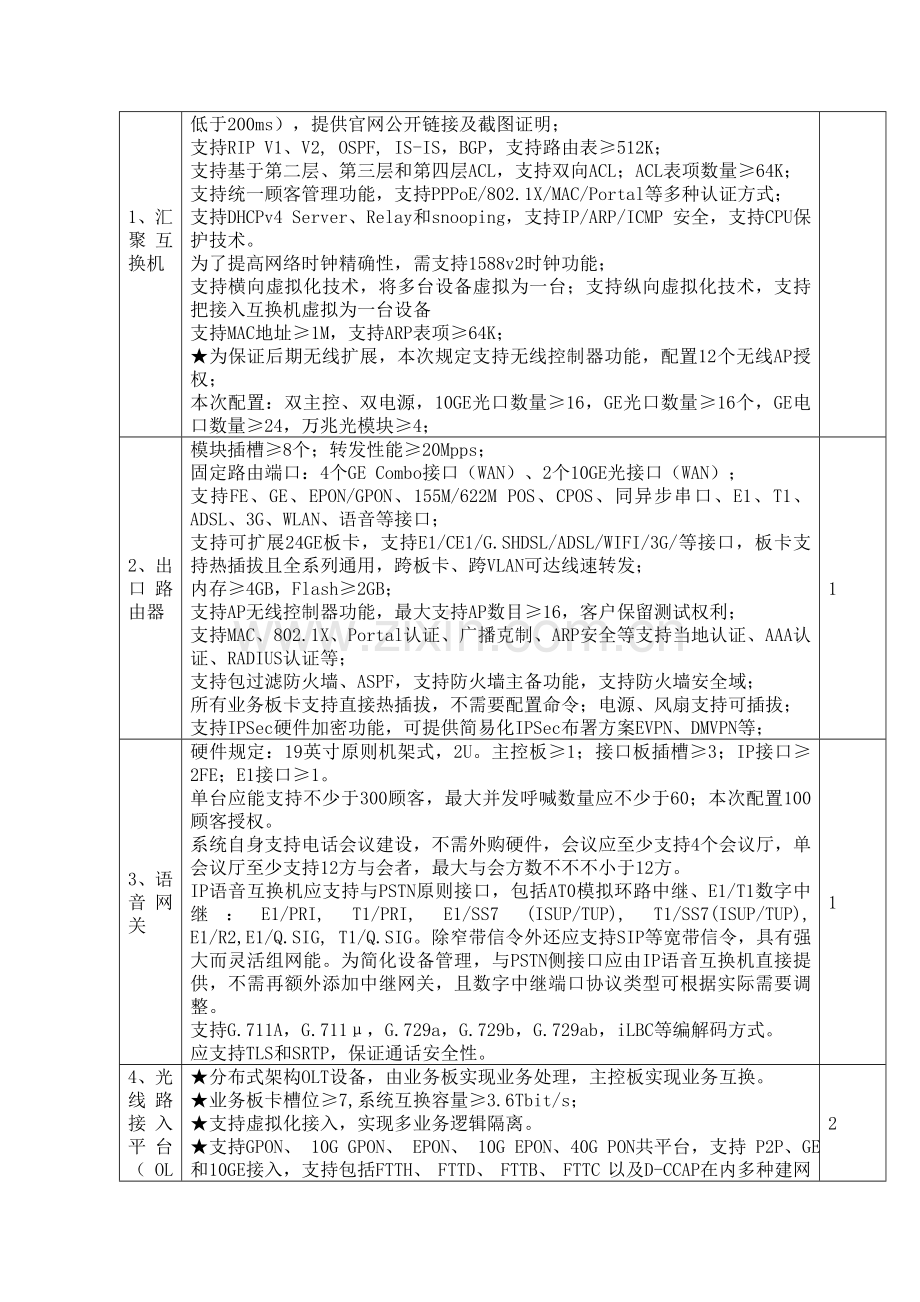

整机互换容量≥86Tbps，包转发率≥26000Mpps，业务槽位数≥6；
★支持模块化风扇框，可热插拔，独立风扇框数≥2，采用机箱后出风风道设计（需提供设备散热气流流向截图）；
★保证高峰期大带宽业务系统流畅可靠，规定设备端口需具有大缓存能力（不低于200ms），提供官网公开链接及截图证明；
支持RIP V1、V2, OSPF, IS-IS，BGP，支持路由表≥512K；
支持基于第二层、第三层和第四层ACL，支持双向ACL；ACL表项数量≥64K；
支持统一顾客管理功能，支持PPPoE/802.1X/MAC/Portal等多种认证方式；
支持DHCPv4 Server、Relay和snooping，支持IP/ARP/ICMP 安全，支持CPU保护技术。
为了提高网络时钟精确性，需支持1588v2时钟功能；
支持横向虚拟化技术，将多台设备虚拟为一台；支持纵向虚拟化技术，支持把接入互换机虚拟为一台设备
支持MAC地址≥1M，支持ARP表项≥64K；
★为保证后期无线扩展，本次规定支持无线控制器功能，配置12个无线AP授权；
本次配置：双主控、双电源，10GE光口数量≥16，GE光口数量≥16个，GE电口数量≥24，万兆光模块≥4；
2
2、出口路由器
模块插槽≥8个；转发性能≥20Mpps；
固定路由端口：4个GE Combo接口（WAN）、2个10GE光接口（WAN）；
支持FE、GE、EPON/GPON、155M/622M POS、CPOS、同异步串口、E1、T1、ADSL、3G、WLAN、语音等接口；
支持可扩展24GE板卡，支持E1/CE1/G.SHDSL/ADSL/WIFI/3G/等接口，板卡支持热插拔且全系列通用，跨板卡、跨VLAN可达线速转发；
内存≥4GB，Flash≥2GB；
支持AP无线控制器功能，最大支持AP数目≥16，客户保留测试权利；
支持MAC、802.1X、Portal认证、广播克制、ARP安全等 支持当地认证、AAA认证、RADIUS认证等；
支持包过滤防火墙、ASPF，支持防火墙主备功能，支持防火墙安全域；
所有业务板卡支持直接热插拔，不需要配置命令；电源、风扇支持可插拔；
支持IPSec硬件加密功能，可提供简易化IPSec布署方案EVPN、DMVPN等；
1
3、语音网关
硬件规定：19英寸原则机架式，2U。主控板≥1；接口板插槽≥3；IP接口≥2FE；E1接口≥1。
单台应能支持不少于300顾客，最大并发呼喊数量应不少于60；本次配置100顾客授权。
系统自身支持电话会议建设，不需外购硬件，会议应至少支持4个会议厅，单会议厅至少支持12方与会者，最大与会方数不不不小于12方。
IP语音互换机应支持与PSTN原则接口，包括AT0模拟环路中继、E1/T1数字中继：E1/PRI, T1/PRI, E1/SS7 (ISUP/TUP), T1/SS7(ISUP/TUP), E1/R2,E1/Q.SIG, T1/Q.SIG。除窄带信令外还应支持SIP等宽带信令，具有强大而灵活组网能。为简化设备管理，与PSTN侧接口应由IP语音互换机直接提供，不需再额外添加中继网关，且数字中继端口协议类型可根据实际需要调整。
支持G.711A，G.711μ，G.729a，G.729b，G.729ab，iLBC等编解码方式。
应支持TLS和SRTP，保证通话安全性。
1
4、光线路接入平台（OLT）
★分布式架构OLT设备，由业务板实现业务处理，主控板实现业务互换。
★业务板卡槽位≥7,系统互换容量≥3.6Tbit/s；
★支持虚拟化接入，实现多业务逻辑隔离。
★支持GPON、 10G GPON、 EPON、 10G EPON、40G PON共平台，支持 P2P、GE和10GE接入，支持包括FTTH、 FTTD、 FTTB、 FTTC 以及D-CCAP在内多种建网模式。
★单槽位支持≥16个PON口或≥8个10G PON口，单槽位背板带宽不低于100G；
★支持Type B双归属保护模式，支持升级不停业务。
★单框最大支持接入端口不少于112个GPON、56个10G GPON、112个EPON、56个10G EPON、336个GE/FE以及56个10GE。
★上行接口：支持双上行板上行，可支持8*10GE上行；
★详细配置规定： 双主控、双电源，配置8端口10G GPON板1块，每个端口10G/S，配置1个10GE口上行（含1个10GE 10km 单模模块），提供配套机柜；AC供电或者配置交直流转换模块。
传播距离：下挂ONU设备支持40KM距离差；
时钟特性：可支持1588V2、1588ACR；
链路聚合：以太网板支持板内和板间链路聚合；
考虑到整网统一管理,规定所有OLT与ONU为统一品牌
2
5、外网ONT设备
★上行口：10G GPON上行；
★业务口：4*GE+2*POTS+2*WIFI+2*USB；
★支持同步2.4G&5G WIFI接入；
支持SIP、H.248协议,可通过配置进行切换；
呼喊仿真：支持；
DHCP仿真：支持；
安全特性：支持防DOS袭击；
以太网特性：支持VLAN N:1聚合、VLAN 1：1切换；
节能特性：支持动态功耗调整；
工作温度：0~40；
链路监控：支持802.11ag以太网OAM；
可靠性：为保证网络兼容性，规定和OLT统一品牌
50
6、监控ONU设备
★接口类型：24*GE；
★上行端口：10G GPON上行；
★供电方式：AC 220V；工作温度：-40~55；
★防雷等级：交流电源接口6KV、GE/FE 接口共模 4kV、POTS 接口共模 4KV，差模 4KV。
可靠性：为保证网络兼容性，规定和OLT统一品牌
4
7、内网ONT设备
★上行端口： 10G GPON上行口，
★接口类型： 4个GE电口。
★供电方式：AC 220V；
工作温度：0℃～+40℃。
50
8、分光器1分8
盒式封装光分路器-1:8
16
9、分光器1分4
盒式封装光分路器-1:4
2
10、网管软件
1、支持Windows、SuSE Linux操作系统。支持Oracle 、MySQL、SQL Server数据库。系统可支持在虚拟机上运行；
2、系统应提供统一管理界面，支持灵活定义管理视图配置。在多种类型视图中，可以以便地查看到被管理资源状态、重要性能信息以及告警信息等；
3、系统顾客操作界面应友好、直观、快捷、易操作，采用B/S架构，支持HTTPS安全传播协议。支持多种浏览器，无需安装插件即可实现所有管理功能；
4、系统应支持通过输入IP地址段，SNMP等多种通讯参数，自动搜索网络中设备并添加到网管中；
5、支持全网资源信息Dashboard（分类总数、资源运用状况、关键指标Top，如CPU、内存、设备响应时间、可达率、接口带宽、话音资源使用状况）；
6、支持将多台设备划入一种分组，以简化后续对这些设备批量操作。分组在拓扑中不显示；
7、系统应支持对全网设备告警实时监控和统一浏览，并支持多种告警级别定义，并根据不通级别采用对应处理方略；
8、支持多种提醒方式，如告警实时提醒（告警板）、告警音响、Email、手机短信息提醒；
9、支持基于任务性能监控，长期监控网络性能。通过设置不一样性能阈值条件，可生成不一样等级告警。支持历史性能比较查看
10、支持拓扑界面与网管界面集成到一种窗口中，支持统一拓扑展现
★配置规定：网络设备管理授权≥60个，ONU设备管理授权≥120个
1

（二）、监控部分
序号
设备名称
设备简介
单位
数量
前端设备
1
300万像素红外筒机
具有300万像素CMOS传感器。
★内置2颗白光补光灯。
需具有20路取流路数能力，以满足更多顾客同步在线访问摄像机视频。
★最低照度彩色：0.0004lx。
★白天或夜晚均可输出彩色视频图像。
需支持三码流技术，可同步浏览三路码流，主码流最高1920x1080@30fps，第三码流最大1920x1080@30fps，子码流704x480@30fps。
在1920x1080@25fps下，清晰度不不不小于1100TVL。
支持H.264、H.265、MJPEG视频编码格式，其中H.264支持Baseline/Main/HighProfile。
信噪比不不不小于59dB。
需具不小于105dB宽动态。
需支持8行字符显示，字体颜色可设置，需具有图片叠加到视频画面功能。
支持区域遮盖功能，并能支持4块区域。
需具有黑白名单功能，其中白名单可添加不不不小于10个MAC地址。
需具有人脸检测、区域入侵检测、越界检测、虚焦检测、进入区域、离开区域、徘徊、人员汇集、场景变更等功能。
可启动或关闭智能后检索功能。
需具有电子防抖、ROI感爱好区域、SVC可伸缩编码、自动增益、背光赔偿、数字降噪、强光克制、防红外过曝等功能。
摄像机可以在-45~70摄氏度，湿度不不小于93%环境下稳定工作。
不低于IP67防尘防水等级。
需支持DC12V供电，且在不不不小于DC12V±30%范围内变化时可以正常工作。
设备工作状态时，支持空气放电8kV，接触放电6kV，通讯端口支持6kV峰值电压。
★同一静止场景相似图像质量下，设备在H.265编码方式时，启动智能编码功能和不启动智能编码相比，码率节省1/2。
台
10
2
300万像素红外半球
具有300万像素CMOS传感器；
具有20路取流路数能力，以满足更多顾客同步在线访问摄像机视频；
最低照度彩色：0.001lx，黑白:0.0001lx，灰度等级不不不小于11级；
红外补光距离不不不小于50米；
支持三码流技术，可同步浏览三路码流，主码流最高1920x1080@30fps，第三码流最大1920x1080@30fps，子码流704x480@30fps；
在1920x1080@25fps下，清晰度不不不小于1100TVL；
支持H.264、H.265、MJPEG视频编码格式，其中H.264支持Baseline/Main/HighProfile；
信噪比不不不小于59dB；
具不小于100dB宽动态；
支持8行字符显示，字体颜色可设置，具有图片叠加到视频画面功能；
支持区域遮盖功能，并能支持4块区域；
具有黑白名单功能，其中白名单可添加不不不小于10个MAC地址；
具有人脸检测、区域入侵检测、越界检测、虚焦检测、进入区域、离开区域、徘徊、人员汇集、场景变更等功能；
可启动或关闭智能后检索功能；
具有电子防抖、ROI感爱好区域、SVC可伸缩编码、自动增益、背光赔偿、数字降噪、强光克制、防红外过曝等功能；
摄像机可以在-45~70摄氏度，湿度不不小于93%环境下稳定工作；
具有1路报警输入、1路报警输出、1个音频输入、1个音频输出接口，需支持MP2L2、AAC和PCM音频编码；
不低于IP67防尘防水等级；
具有1个RJ-4510M/100M自适应网络接口；
支持DC12V供电，且在不不不小于DC12V±30%范围内变化时可以正常工作；
支持空气放电8kV，接触放电6kV，通讯端口支持6kV峰值电压；
★支持当地SD卡存储，最大支持128G，并支持存储卡可使用时长显示
★静止场景相似图像质量下启动智能编码方式后，相比不启动此功能，码率可节省不不不小于1/3；
★支持对存储卡进行读写锁定，锁定后存储卡在移动终端需要密码才能访问；
台
60
3
筒机支架
筒形摄像机壁装支架
个
10
4
全向监控拾音器
拾音范围70平方米；音频传播距离3000米；敏捷度-34dB；信噪比60dB；安装方式：吸顶安装（自带底座转接盘）；连接方式 3芯导线（红-电源 黑-公共地 白-音频）；电源DC12V（9V-18V）；推荐电源：DC12V/1A，两线；
个
60
5
300万像素高清智能红外快球
视频输出支持1920×1080@60fps，辨别力不不不小于1100TVL，红外距离可达240米；
支持20倍光学变焦；
★支持最低照度可达彩色0.003Lux，黑白0.0005Lux；
支持宽动态、透雾、强光克制、电子防抖、3D数字降噪、防红外过曝功能
支持隐私遮蔽功能，支持最多24块多边形区域，支持多种颜色、马赛克可选；
支持水平手控速度不不不小于450°/S，云台定位精度为±0.1°；
垂直手控速度不不不小于120°/S；
支持用鼠标在图像画面中选定任意区域，移动放大或缩小至画面中心；
水平旋转范围为360°持续旋转，垂直旋转范围为-20°~90°；
支持300个预置位，支持12条巡航扫描，支持7条以上模式途径设置，支持预置点视频冻结功能；
支持云台优先级控制，485与网络可设置不一样优先级；
支持守望功能，当球机待机时间到达设置值时，可自动运行调预置位、自动巡航、自动扫描、模式途径等功能；
支持屏幕字符显示功能，最多支持4行字符显示，字体大小、颜色可设；
支持掉电记忆功能；
支持定期抓图、事件抓图上传ftp功能；
球机应具有当地存储功能，支持SD卡热插拔，最大支持128GB；
★支持当地SD卡存储，最大支持128G，并支持存储卡可使用时长显示；
★支持对存储卡进行读写锁定，锁定后存储卡在移动终端需要密码才能访问；
支持采用H.265、H.264视频编码原则；
★支持智能编码功能，启动智能编码方式后，相比不启动此功能，码率可节省不不不小于1/2；
支持通过菜单进行感爱好区域编码设置，最多可支持8块区域；
支持采用H.265、H.264视频编码原则，H.264编码支持Baseline/Main/High Profile，音频编码支持G.711ulaw/G.711alaw/G.726/MP2L2/AAC
支持三码流同步输出；
支持原则Onvif协议；
支持IP地址过滤功能；
图像传播延时≤140ms；
当监控现场环境相对较嘈杂时，支持噪声过滤；
支持区域入侵、越界入侵、徘徊、物品移除、物品遗留、人员汇集、人脸侦测，并联动报警；
支持音频异常侦测，具有音频陡升检测、音频陡降检测、音频输入异常检测；
室外球机应具有很好防护性能，支持IP66，TVS 6000V防雷、防浪涌、防突波；
具有很好环境适应性，工作温度范围可达-45℃-70℃；
台
5
6
球机壁装支架
球机壁装支架
个
5
7
后端设备

8
视频综合管理平台
通用J2EE企业级架构，支持在Linux和Windows操作系统下运行；
支持记录操作、异常状况日志，并提供多种检索、查询方案；
丰富对外接口，支持SDK、OCX控件、Webservice等，满足对接需要；
支持多网域配置；支持域名解析访问，支持GB/T28181-联网协议和DB33联网协议
支持设备统一管理；支持单IP设备，支持IP段设备批量添加；支持非固定IP地址设备接入；支持设备进程信息获取，进程控制、参数设置、监控点设置；支持设备信息自动同步；支持多款主流第三方设备接入；
支持智能设备接入，实现人脸识别、流量记录、视频质量诊断等智能功能；
先进顾客权限管理，一种顾客支持拥有一种或多种角色支持顾客有效期配置；支持PKI认证系统对接；
支持多画面实时预览；支持多屏实时预览；支持多画面全屏显示；支持实时预览画面云台操作；支持视频信号比例自适应；
支持即时回放；支持电子放大；支持动态调整亮度、对比度、饱和度、色调参数；支持OSD显示；支持当地紧急手动录像；
支持云台优先级控制，支持云台锁定，支持鼠标控制云台；
支持监控点模糊，中文首字母查询；支持键盘RS-485控制窗口切换和播放；
支持顾客自定义分组，紧急预案、手动抓图并联动生成事件，支持主子码流切换；支持视频预览模块url连接；
支持多种存储模式；支持录像控制功能；
支持自定义录像模版，支持批量配置录像计划；支持录像批量下载；支持录像回放打标签、录像锁定和解锁；
支持录像秒级检索、回放控制、分段回放、事件回放和标签回放等多种回放途径；
支持单设备语音对讲、支持多种设备广播、支持客户端间语音对讲；
支持客户端间文字信息传送、支持客户端对讲声音当地保留；
支持静态地图、google地图、山海经纬地图、ArcGIS地图引擎；
支持报警监控点或报警点闪烁提醒；支持设备GPS数据地图展示；
支持多种告警类型，支持自定义告警级别；支持告警联动功能；
支持视频实时上墙、回放上墙，大屏场景保留、开窗、漫游、拼接功能；支持监视屏轮巡播放，支持手动预案轮巡播放；
支持事件自动生成，支持事件图像、视频、文档资料上传、下载、删除；
支持移动终端实时预览、云台控制、录像远程回放、抓图、码流切换等功能，支持手机布撤防等功能；支持多路视频手机实时预览；
套
1
9
汇聚互换机
24口千兆全网管二层互换机，机架式，24个千兆电口,4个万兆光口,支持通过console口管理。互换容量256Gbps,包转发率42Mpps,1U高度，19英寸宽，工作温度：0℃～40℃，支持220v交流，满负荷功耗9.5瓦；支持VLAN,流量控制，ACL，QOS，支持SNMP V1/V2c/V3网管。
台
1
10
数据库服务器
E5-2620 V3(6核2.4GHz)×1/16GB DDR4/1TB SATA×2/热插拔/SAS3008/DVD/1GbE×4/冗电/导轨/2U；电源：高效能550W铂金1+1 冗余电源；电源电压 200-240V/50Hz；机箱尺寸：87.8mm(高)×448mm(宽)×794.4mm(深)；重量 最大35 公斤（不含导轨）；
台
1
11
网络存储设备
完全自主产品，采用linux存储专用操作系统；
控制器架构，单控制器应配置≥64位多核处理器，≥4GB内存，可扩展至≥8GB；支持双系统；
单设备标配≥2个千兆网口，可增扩≥2个万兆口或≥4个光纤接口；
支持FCSAN、IPSAN、NAS存储功能
可接入2T/3T/4T/6T/8TSATA磁盘，支持磁盘漫游，支持硬盘交错启动，并支持在线热插拔；
能在RAID内丢失2块（含）以上硬盘时，无需等待丢失盘恢复，保留盘数据可正常读取，新数据可正常写入；
可支持对单前端设备10路多流冗余存储；
★可根据数据对象重要性、访问频率等属性对数据进行自动分层存储；
★在不增长任何外围服务器硬件状况下可由存储设备直接进行虚拟化系统布署；
支持MPEG4、H.264、H.265、SVAC、4K编码格式前端设备接入并存储录像；
可在视频画面上绘制区域或界线，检索指定范围内报警录像；输入车牌号码可检索出有关图片和视频；可按照报警事件进行检索；
★支持将主流厂商SDK封装格式视频流转成原则（MPEG4、H.264、H.265、SVAC、4K等编码格式）PS流输出；
支持RTSP/ONVIF/PSIA/SDK等视频流传播协议，支持iSCSI、CIFS、NFS、FTP、HTTP、AFP、RSYNC等存储协议，支持TCP/IP、UDP、RTP、RTCP等网络传播协议；
台
1
12
4T企业级硬盘
3.5英寸 4TB IntelliPower 64M SATA3
块
16
13
合计

★为加分项，非必须满足项。
（三）、项目中波及部分线材辅材及配件（需一线品牌）
8芯光缆
国标
1000米
单芯皮线光缆
国标
10000米
六类网线
国标
5000米
电源线
2*1.5国标
3000米
壁挂机柜
12U
2个
网络机柜
42U
3个
ODF箱
内置4*12熔接盘
4个
SC光纤插座面板
86暗装墙壁插座面板双孔
150个
暗装86底盒

150个
Pvc穿线管20

500米
辅材
跳线，管件，螺丝，扎带等等
1宗
熔接

1宗
注：如潜在供应商对上述技术规定有疑问，请及时与采购人及采购代理机构联络，联络方式如下：
采购人联络人：马科长 联络电话：
采购代理机构联络人：吴经理，电话：，
