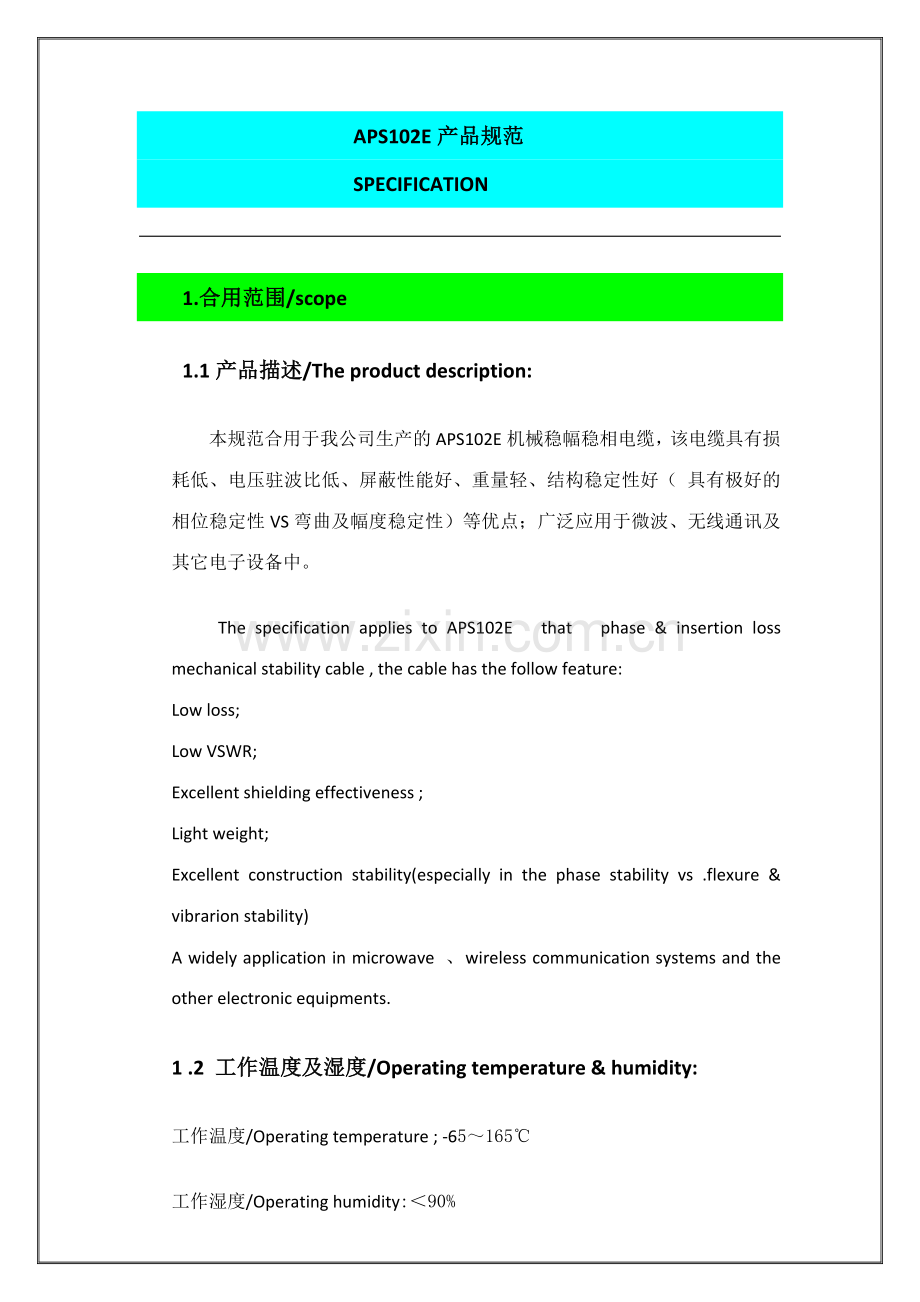

APS102E产品规范
SPECIFICATION

1.合用范围/scope

1.1产品描述/The product description:

本规范合用于我公司生产的APS102E机械稳幅稳相电缆，该电缆具有损耗低、电压驻波比低、屏蔽性能好、重量轻、结构稳定性好（ 具有极好的相位稳定性VS弯曲及幅度稳定性）等优点；广泛应用于微波、无线通讯及其它电子设备中。

The specification applies to APS102E that phase & insertion loss mechanical stability cable , the cable has the follow feature:
Low loss;
Low VSWR;
Excellent shielding effectiveness ;
Light weight;
Excellent construction stability(especially in the phase stability vs .flexure & vibrarion stability)
A widely application in microwave 、wireless communication systems and the other electronic equipments.

1 .2 工作温度及湿度/Operating temperature & humidity:

工作温度/Operating temperature ; -65～165℃

工作湿度/Operating humidity:＜90%

地址:天津市河西区南京路35号亚太大厦1306室
电话：
传真：
E-mail:

2.电缆结构图/cable construction

1: 内导体/Inner conductor 2: 绝缘/Dielectric
3: 第一层外导体/1st Outer conductor 4: 衬层/ Lining
5: 第二层外导体/2rd Outer conductor 6: 护套/Jacket
3. 电缆材料及尺寸/Materials & dimensions

序号
No
结构
construction
项目
Item
单位
Unit
材料及尺寸
Materials & dimensions

1

内导体
Inner conductor
材料/Material
-
镀银铜线
Silver-plated copper
根数/尺寸
Number/Dimension
Number
1/0.81±0.01

2
绝缘
Dielectric
材料/Material
-
低密度聚四氟乙烯
Low density PTFE
尺寸/ Dimension
mm
2.40±0.05

3
第一层外导体
1st Outer
Conductor

材料材料/Material

-
镀银铜带绕包
Silver-plated copper
Tape wrap
尺寸/ Dimension
mm
2.60±0.05

4

衬层
Lining

材料材料/Material

-
聚全氟乙丙烯
FEP

尺寸/ Dimension
mm
2.80±0.05

5

第二层外导体
2nd Outer
Conductor

材料/Material

-
镀银铜线编织
Silver-plated copper
brid
编织密度/
Coverage
%
≥95
尺寸/ Dimension
mm
3.20±0.1

6
护套
Jacket
材料/Material
-
聚全氟乙丙烯
FEP
尺寸/ Dimension
mm
3.80±0.1

4 电气数据/Electrical data

序号
No
检查项目
Test item
标准规定
Spec.
参照标准
Ref.
测试方法
Test method
备注
Remarks

1
特性阻抗
Charactenstic
Impedance

50±2 Ω

GB/17737.1

–

网络分析仪

2
电容
Capacitance

88±2 pF/m

GB/17737.1
试样长度取1.5m-100m之间The Samle is 1.5m-100m

电容电桥
3
传输速率
Velocity of propagation
77%
GB/17737.1
计算
–
4
信号延迟
Signal delay
4.3ns/m
GB/17737.1
–
网络分析仪
5
最大工作电压
Maximum operating voltage

1.0kV

–

–

–

6
介质耐压
Dielectric voltage withstand

2.0kV

GB/17737.1
交流2kv，1分钟不击穿No breakdown at AC2kv for 1 minute

耐压测试仪
7
截止频率
Cutoff frequency
46GHz
–
–
–
8
电压驻波比
VSWR
50MHz-20GHz
≤1.35
GB/17737.1

网络分析仪

9
最小屏蔽效率
Minimum shielding effectiveness
90 dB
@18GHz

GB/17737.1

–

–

10
相位稳定性vs.弯曲
Phase stability vs flexure
10GHz；±30

GJB/973

-

网络分析仪
18GHz；±50

11
相位稳定性vs.振动
Phase stability vs vibration

≤30PPM

–
在频率6Hz，幅度25.4mm范围内振动 Vibration at 6Hz and an amplitude of 25.4mm

网络分析仪

12
幅度稳定性vs.振动
Insertion loss vs.vibration

±0.1dB

–
13
衰减(dB /m)
Atenuation
5GHz
10GHz
15GHz
20GHz
30GHz
40GHz

网络分析仪
1.0
1.45
2.05
2.30
2．80
3.25
14
连续波功率
C.W.Power
180
130
100
90
80
70
–
注；温度相位指标（参考值）不大于1500ppm;（-60～100℃）
APS150A产品规范
SPECIFICATION

1.合用范围/scope

1.1产品描述/The product description:

本规范合用于我公司生产的APS150A机械稳幅稳相电缆，该电缆具有损耗低、电压驻波比低、屏蔽性能好、重量轻、结构稳定性好（ 具有极好的相位稳定性VS弯曲及幅度稳定性）等优点；广泛应用于微波、无线通讯及其它电子设备中。

The specification applies to APS150A that phase & insertion loss mechanical stability cable , the cable has the follow feature:
Low loss;
Low VSWR;
Excellent shielding effectiveness ;
Light weight;
Excellent construction stability(especially in the phase stability vs .flexure & vibrarion stability)
A widely application in microwave 、wireless communication systems and the other electronic equipments.

1 .2 工作温度及湿度/Operating temperature & humidity:

工作温度/Operating temperature ; -65～165℃

工作湿度/Operating humidity:＜90%

地址:天津市河西区南京路35号亚太大厦1306室
电话：
传真：
E-mail:

2.电缆结构图/cable construction

1: 内导体/Inner conductor 2: 绝缘/Dielectric
3: 内层外导体/1st Outer conductor 4: 外层外导体/2nd Outer conductor
5: 护套/Jacket

3. 电缆材料及尺寸/Materials & dimensions

序号
No
结构
construction
项目
Item
单位
Unit
材料及尺寸
Materials & dimensions

1

内导体
Inner conductor
材料/Material
-
镀银铜线
Silver-plated copper
根数/尺寸
Number/Dimension
Number
1/0.91±0.02

2
绝缘
Dielectric
材料/Material
-
低密度聚四氟乙烯
Low density PTFE
尺寸/ Dimension
mm
2.75±0.05

3
内层外导体
1st Outer
Conductor

材料材料/Material

-
镀银铜带绕包
Silver-plated copper
Tape wrap
尺寸/ Dimension
mm
2.95±0.05

4

外层外导体
2nd Outer
Conductor

材料/Material

-
镀银铜线编织
Silver-plated copper
brid
编织密度/
Coverage
%
≥95
尺寸/ Dimension
mm
3.40±0.08

5
护套
Jacket
材料/Material
-
聚全氟乙丙烯
FEP
尺寸/ Dimension
mm
3.98±0.1

4 电气数据/Electrical data

序号
No
检查项目
Test item
标准规定
Spec.
参照标准
Ref.
测试方法
Test method
备注
Remarks

1
特性阻抗
Charactenstic
Impedance

50±2 Ω

GB/17737.1

—

网络分析仪

2
电容
Capacitance

88±2 pF/m

GB/17737.1
试样长度取1.5m-100m之间The Samle is 1.5m-100m

电容电桥
3
传输速率
Velocity of propagation
77%
GB/17737.1
计算
—

4
信号延迟
Signal delay
4.3ns/m
GB/17737.1
—

网络分析仪
5
最大工作电压
Maximum operating voltage

2.0kV

—

—

—

6
介质耐压
Dielectric voltage withstand

5.0kV

GB/17737.1
交流5kv，1分钟不击穿No breakdown at AC5kv for 1 minute

耐压测试仪
7
截止频率
Cutoff frequency
40GHz
—

—

—

8
电压驻波比
VSWR
50MHz-20GHz
≤1.35
GB/17737.1

网络分析仪

9
最小屏蔽效率
Minimum shielding effectiveness
100 dB
@1GHz

GB/17737.1

—

—

10
相位稳定性vs.弯曲
Phase stability vs flexure
10GHz；±30

GJB/973

—

网络分析仪
18GHz；±50

11
相位稳定性vs.振动
Phase stability vs vibration

≤30PPM

—

在频率6Hz，幅度25.4mm范围内振动 Vibration at 6Hz and an amplitude of 25.4mm

网络分析仪

12
幅度稳定性vs.振动
Insertion loss vs.vibration

±0.1dB

—

13
衰减(dB /m)
Atenuation
1GHz
5GHz
10GHz
18GHz
26GHz
40GHz

网络分析仪
0.40
0.92
1.28
1.95
2.36
3.20
14
连续波功率
C.W.Power
545
228
154
102
87
67
—

APS150B产品规范
SPECIFICATION

1.合用范围/scope

1.1产品描述/The product description:

本规范合用于我公司生产的APS150B机械稳幅稳相电缆，该电缆具有损耗低、电压驻波比低、屏蔽性能好、重量轻、结构稳定性好（ 具有极好的相位稳定性VS弯曲及幅度稳定性）等优点；广泛应用于微波、无线通讯及其它电子设备中。

The specification applies to APS150B that phase & insertion loss mechanical stability cable , the cable has the follow feature:
Low loss;
Low VSWR;
Excellent shielding effectiveness ;
Light weight;
Excellent construction stability(especially in the phase stability vs .flexure & vibrarion stability)
A widely application in microwave 、wireless communication systems and the other electronic equipments.

1 .2 工作温度及湿度/Operating temperature & humidity:

工作温度/Operating temperature ; -65～165℃

工作湿度/Operating humidity:＜90%

地址:天津市河西区南京路35号亚太大厦1306室
电话：
传真：
E-mail:

2.电缆结构图/cable construction

1: 内导体/Inner conductor 2: 绝缘/Dielectric
3: 内层外导体/1st Outer conductor 4: 外层外导体/2nd Outer conductor
5: 护套/Jacket

3. 电缆材料及尺寸/Materials & dimensions

序号
No
结构
construction
项目
Item
单位
Unit
材料及尺寸
Materials & dimensions

1

内导体
Inner conductor
材料/Material
-
镀银铜线
Silver-plated copper
根数尺寸
Number/Dimension
Number
19/0.20±0.005

2
绝缘
Dielectric
材料/Material
-
低密度聚四氟乙烯
Low density PTFE
尺寸/ Dimension
mm
2.75±0.05

3
内层外导体
1st Outer
Conductor

材料材料/Material

-
镀银铜带绕包
Silver-plated copper
Tape wrap
尺寸/ Dimension
mm
2.95±0.05

4

外层外导体
2nd Outer
Conductor

材料/Material

-
镀银铜线编织
Silver-plated copper
brid
编织密度/
Coverage
%
≥95
尺寸/ Dimension
mm
3.40±0.08

5
护套
Jacket
材料/Material
-
聚全氟乙丙烯
FEP
尺寸/ Dimension
mm
3.98±0.1

4 电气数据/Electrical data

序号
No
检查项目
Test item
标准规定
Spec.
参照标准
Ref.
测试方法
Test method
备注
Remarks

1
特性阻抗
Charactenstic
Impedance

50±2 Ω

GB/17737.1

—

网络分析仪

2
电容
Capacitance

88±2 pF/m

GB/17737.1
试样长度取1.5m-100m之间The Samle is 1.5m-100m

电容电桥
3
传输速率
Velocity of propagation
77%
GB/17737.1
计算
—

4
信号延迟
Signal delay
4.3ns/m
GB/17737.1
—

网络分析仪
5
最大工作电压
Maximum operating voltage

2.0kV

—

—

—

6
介质耐压
Dielectric voltage withstand

5.0kV

GB/17737.1
交流5kv，1分钟不击穿No breakdown at AC5kv for 1 minute

耐压测试仪
7
截止频率
Cutoff frequency
26.5GHz
—

—

—

8
电压驻波比
VSWR
50MHz-20GHz
≤1.35
GB/17737.1

网络分析仪

9
最小屏蔽效率
Minimum shielding effectiveness
100 dB
@1GHz

GB/17737.1

—

—

10
相位稳定性vs.弯曲
Phase stability vs flexure
10GHz；±30

GJB/973

—

网络分析仪
18GHz；±50
11
相位稳定性vs.振动
Phase stability vs vibration

≤30PPM

—

在频率6Hz，幅度25.4mm范围内振动 Vibration at 6Hz and an amplitude of 25.4mm

网络分析仪

12
幅度稳定性vs.振动
Insertion loss vs.vibration

±0.1dB

—

13
衰减(dB /m)
Atenuation
1GHz
5GHz
10GHz
18GHz
20GHz
26GHz

网络分析仪
0.50
1.13
1.65
2.38
2.52
2.94
14
连续波功率
C.W.Power
462
195
132
94
88
76
—

APS190B产品规范
SPECIFICATION

1.合用范围/scope

1.1产品描述/The product description:

本规范合用于我公司生产的APS190B机械稳幅稳相电缆，该电缆具有损耗低、电压驻波比低、屏蔽性能好、重量轻、结构稳定性好（ 具有极好的相位稳定性VS弯曲及幅度稳定性）等优点；广泛应用于微波、无线通讯及其它电子设备中。

The specification applies to APS190B that phase & insertion loss mechanical stability cable , the cable has the follow feature:
Low loss;
Low VSWR;
Excellent shielding effectiveness ;
Light weight;
Excellent construction stability(especially in the phase stability vs .flexure & vibrarion stability)
A widely application in microwave 、wireless communication systems and the other electronic equipments.

1 .2 工作温度及湿度/Operating temperature & humidity:

工作温度/Operating temperature ; -65～165℃

工作湿度/Operating humidity:＜90%

地址:天津市河西区南京路35号亚太大厦1306室
电话：
传真：
E-mail:

2.电缆结构图/cable construction

1: 内导体/Inner conductor 2: 绝缘/Dielectric
3: 内层外导体/1st Outer conductor 4: 外层外导体/2nd Outer conductor
5: 护套/Jacket

3. 电缆材料及尺寸/Materials & dimensions

序号
No
结构
construction
项目
Item
单位
Unit
材料及尺寸
Materials & dimensions

1

内导体
Inner conductor
材料/Material
-
镀银铜线
Silver-plated copper
根数尺寸
Number/Dimension
Number
19/0.28±0.005

2
绝缘
Dielectric
材料/Material
-
低密度聚四氟乙烯
Low density PTFE
尺寸/ Dimension
mm
3.90±0.05

3

内层外导体
1st Outer
Conductor
材料材料/Material

-
镀银铜带绕包
Silver-plated copper
Tape wrap
尺寸/ Dimension
mm
4.10±0.05

4

外层外导体
2nd Outer
Conductor

材料/Material

-
镀银铜线编织
Silver-plated copper
brid
编织密度/
Coverage
%
≥95
尺寸/ Dimension
mm
4.6±0.08

5
护套
Jacket
材料/Material
-
聚全氟乙丙烯
FEP
尺寸/ Dimension
mm
5.1±0.1

4 电气数据/Electrical data

序号
No
检查项目
Test item
标准规定
Spec.
参照标准
Ref.
测试方法
Test method
备注
Remarks

1
特性阻抗
Charactenstic
Impedance

50±2 Ω

GB/17737.1

–

网络分析仪

2
电容
Capacitance

88±2 pF/m

GB/17737.1
试样长度取1.5m-100m之间The Samle is 1.5m-100m

电容电桥
3
传输速率
Velocity of propagation
77%
GB/17737.1
计算
–

4
信号延迟
Signal delay
4.3ns/m
GB/17737.1
–

网络分析仪-
5
最大工作电压
Maximum operating voltage

2.0kV

–

–

–

6
介质耐压
Dielectric voltage withstand

5.0kV

GB/17737.1
交流5kv，1分钟不击穿No breakdown at AC5kv for 1 minute

耐压测试仪
7
截止频率
Cutoff frequency
26.5GHz
–

–

网络分析仪
8
电压驻波比
VSWR
50MHz-20GHz
≤1.35
GB/17737.1

网络分析仪

9
最小屏蔽效率
Minimum shielding effectiveness
100 dB
@1GHz

GB/17737.1

–

–

10
相位稳定性vs.弯曲
Phase stability vs flexure
10GHz；±30

GJB/973

-

网络分析仪
18GHz；±50

11

相位稳定性vs.振动
Phase stability vs vibration

≤30PPM

–

在频率6Hz，幅度25.4mm范围内振动 Vibration at 6Hz and an amplitude of 25.4mm

网络分析仪

12
幅度稳定性vs.振动
Insertion loss vs.vibration

±0.1dB

–

13
衰减(dB /m)
Atenuation
1GHz
2GHz
5GHz
10GHz
18GHz
20GHz

网络分析仪
0.28
0.41
0.66
0.95
1.31
1.39
14
连续波功率
C.W.Power
300
200
125
90
70
60
–

APS205A产品规范
SPECIFICATION

1.合用范围/scope

1.1产品描述/The product description:

本规范合用于我公司生产的APS205A机械稳幅稳相电缆，该电缆具有损耗低、电压驻波比低、屏蔽性能好、重量轻、结构稳定性好（ 具有极好的相位稳定性VS弯曲及幅度稳定性）等优点；广泛应用于微波、无线通讯及其它电子设备中。

The specification applies to APS205A that phase & insertion loss mechanical stability cable , the cable has the follow feature:
Low loss;
Low VSWR;
Excellent shielding effectiveness ;
Light weight;
Excellent construction stability(especially in the phase stability vs .flexure & vibrarion stability)
A widely application in microwave 、wireless communication systems and the other electronic equipments.

1 .2 工作温度及湿度/Operating temperature & humidity:

工作温度/Operating temperature ; -65～165℃

工作湿度/Operating humidity:＜90%

地址:天津市河西区南京路35号亚太大厦1306室
电话：
传真：
E-mail:

2.电缆结构图/cable construction

1: 内导体/Inner conductor 2: 绝缘/Dielectric
3: 内层外导体/1st Outer conductor 4: 外层外导体/2nd Outer conductor
5: 护套/Jacket

3. 电缆材料及尺寸/Materials & dimensions

序号
No
结构
construction
项目
Item
单位
Unit
材料及尺寸
Materials & dimensions

1

内导体
Inner conductor
材料/Material
-
镀银铜线
Silver-plated copper
根数/尺寸
Number/Dimension
Number
1/1.44±0.02

2
绝缘
Dielectric
材料/Material
-
低密度聚四氟乙烯
Low density PTFE
尺寸/ Dimension
mm
3.98±0.1

3
内层外导体
1st Outer
Conductor

材料材料/Material

-
镀银铜带绕包
Silver-plated copper
Tape wrap
尺寸/ Dimension
mm
4.2±0.1

4

外层外导体
2nd Outer
Conductor

材料/Material

-
镀银铜线编织
Silver-plated copper
brid
编织密度/
Coverage
%
≥95
尺寸/ Dimension
mm
4.6±0.1

5
护套
Jacket
材料/Material
-
聚全氟乙丙烯
FEP
尺寸/ Dimension
mm
5.2±0.1

4 电气数据/Electrical data

序号
No
检查项目
Test item
标准规定
Spec.
参照标准
Ref.
测试方法
Test method
备注
Remarks

1
特性阻抗
Charactenstic
Impedance

50±2 Ω

GB/17737.1

—

网络分析仪

2
电容
Capacitance

80.5±2 pF/m

GB/17737.1
试样长度取1.5m-100m之间The Samle is 1.5m-100m

电容电桥
3
传输速率
Velocity of propagation
81%
GB/17737.1
计算
—

4
信号延迟
Signal delay
4.1ns/m
GB/17737.1
—

网络分析仪
5
最大工作电压
Maximum operating voltage

2.0kV

—

—

—

6
介质耐压
Dielectric voltage withstand

5.0kV

GB/17737.1
交流5kv，1分钟不击穿No breakdown at AC5kv for 1 minute

耐压测试仪
7
截止频率
Cutoff frequency
26.5GHz
—

—

—

8
电压驻波比
VSWR
50MHz-20GHz
≤1.35
GB/17737.1

网络分析仪

9
最小屏蔽效率
Minimum shielding effectiveness
100 dB
@1GHz

GB/17737.1

—

—

10
相位稳定性vs.弯曲
Phase stability vs flexure
10GHz；±30

GJB/973

-

网络分析仪
18GHz；±50

11
相位稳定性vs.振动
Phase stability vs vibration

≤30PPM

—

在频率6Hz，幅度25.4mm范围内振动 Vibration at 6Hz and an amplitude of 25.4mm

网络分析仪

12
幅度稳定性vs.振动
Insertion loss vs.vibration

±0.1dB

—

13
衰减(dB /m)
Atenuation
1GHz
5GHz
10GHz
18GHz
26GHz

网络分析仪
0.25
0.57
0.82
1.11
1.35

14
连续波功率
C.W.Power
700
380
2
