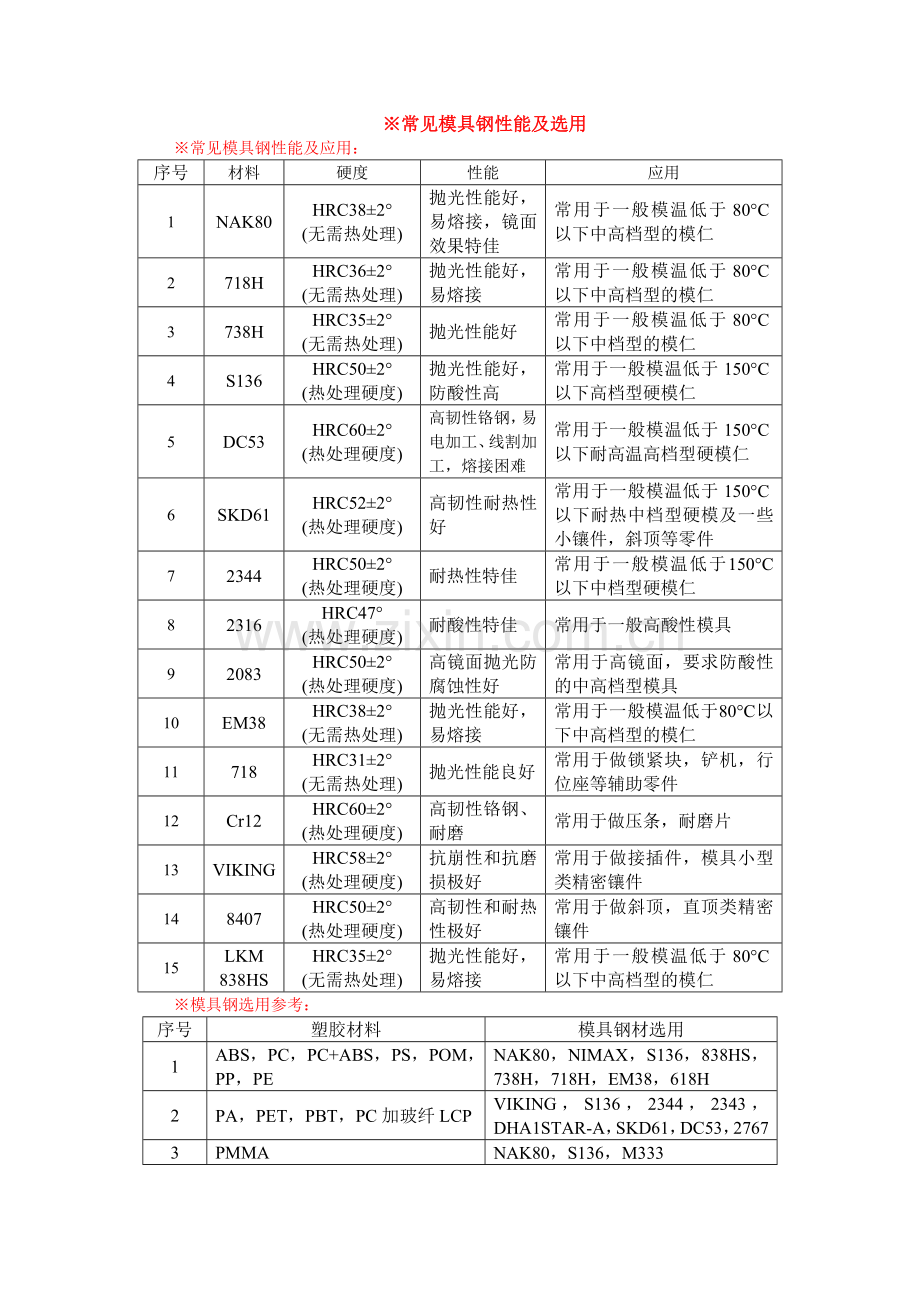

模具钢材4-常见模具钢性能及选用.doc

※常见模具钢性能及选用
※常见模具钢性能及应用：
序号
材料
硬度
性能
应用
1
NAK80
HRC38±2°
(无需热处理)
抛光性能好，易熔接，镜面效果特佳
常用于一般模温低于80°C以下中高档型的模仁
2
718H
HRC36±2°
(无需热处理)
抛光性能好，易熔接
常用于一般模温低于80°C以下中高档型的模仁
3
738H
HRC35±2°
(无需热处理)
抛光性能好
常用于一般模温低于80°C以下中档型的模仁
4
S136
HRC50±2°
(热处理硬度)
抛光性能好，防酸性高
常用于一般模温低于150°C以下高档型硬模仁
5
DC53
HRC60±2°
(热处理硬度)
高韧性铬钢，易电加工、线割加工，熔接困难
常用于一般模温低于150°C以下耐高温高档型硬模仁
6
SKD61
HRC52±2°
(热处理硬度)
高韧性耐热性好
常用于一般模温低于150°C以下耐热中档型硬模及一些小镶件，斜顶等零件
7
2344
HRC50±2°
(热处理硬度)
耐热性特佳
常用于一般模温低于150°C以下中档型硬模仁
8
2316
HRC47°
(热处理硬度)
耐酸性特佳
常用于一般高酸性模具
9
2083
HRC50±2°
(热处理硬度)
高镜面抛光防腐蚀性好
常用于高镜面，要求防酸性的中高档型模具
10
EM38
HRC38±2°
(无需热处理)
抛光性能好，易熔接
常用于一般模温低于80°C以下中高档型的模仁
11
718
HRC31±2°
(无需热处理)
抛光性能良好
常用于做锁紧块，铲机，行位座等辅助零件
12
Cr12
HRC60±2°
(热处理硬度)
高韧性铬钢、耐磨
常用于做压条，耐磨片
13
VIKING
HRC58±2°
(热处理硬度)
抗崩性和抗磨损极好
常用于做接插件，模具小型类精密镶件
14
8407
HRC50±2°
(热处理硬度)
高韧性和耐热性极好
常用于做斜顶，直顶类精密镶件
15
LKM
838HS
HRC35±2°
(无需热处理)
抛光性能好，易熔接
常用于一般模温低于80°C以下中高档型的模仁
※模具钢选用参考：
序号
塑胶材料
模具钢材选用
1
ABS，PC，PC+ABS，PS，POM，PP，PE
NAK80，NIMAX，S136，838HS，738H，718H，EM38，618H
2
PA，PET，PBT，PC加玻纤LCP
VIKING，S136，2344，2343，DHA1STAR-A，SKD61，DC53，2767
3
PMMA
NAK80，S136，M333
