《机械制图与CAD》学习领域教案
NO：18
班级

周次

时间

节次

复习提问
1．形体分析法；
2．机件的基本表达方法；
3．尺寸标注的要求。
学习情境
模块五 机件的基本表达方法
课程内容
任务5 （第二次大作业）机件综合表达
课时
4
学习目标
1.巩固掌握机件的常用表达方法
2.培养综合运用所学知识解决实际问题的技能
主要内容（*重点、难点）
教学设计与组织
教学重点：
机件表达方案的确定、画法、尺寸的标注
教学难点：
机件表达方案的确定及技术要求的标注
【教学设计】
小结
课堂练习
知识点讲解
任务概述

【教学组织】
班级授课
教学地点
教学仪器设备

多媒体课件；绘图工具；挂图
教学时间
教学内容
教学方法
25分钟

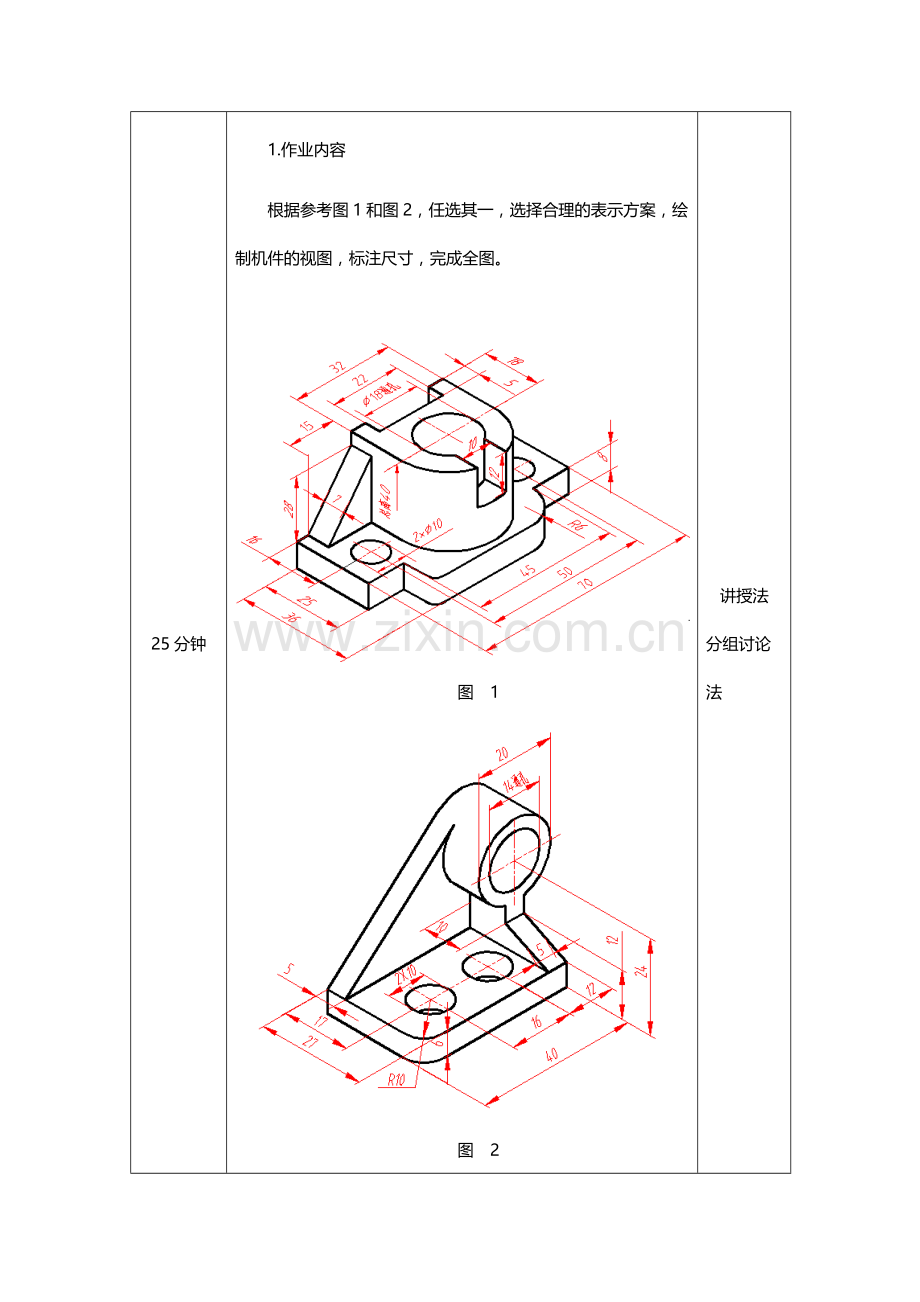

1.作业内容
根据参考图1和图2，任选其一，选择合理的表示方案，绘制机件的视图，标注尺寸，完成全图。

图 1

图 2
2.作业要求
（1）A3幅面横放
（2）图样规范
（3）布局合理
（4）线条匀称
（5）画法正确
（6）图面整洁
3.画图方法与步骤
3.1确定合理的表达方案
（1）分析形体，确定放置方位。
（2）确定主视图及表达方法。
（3）确定其他视图的数量和表达方法。
3.2选比例。
3.3绘制图框线，标题栏边线
3.4画中心线，作图基准线。
3.5画底图：运用形体分析法，从主视图开始，先画主要轮廓线，再画细节，同时注意投影关系。
3.6标注尺寸。
3.7检查、描深，填写标题栏。
讲授法
分组讨论法
150分钟
机件视图表达及尺寸标注
实操法
辅导答疑法
5分钟
课堂小结
1.针对具体的形体结构，进行形体分析，确定合理的表达方案是画图的关键，必要时可设计几种方案，进行比较，从中选择最佳方案。
2.在画图的过程中应综合运用前面所学的相关知识，注意画图的方法和步聚，另外要注重尺寸的正确标注。
综述法
教研室主任签名

累计课时
2
