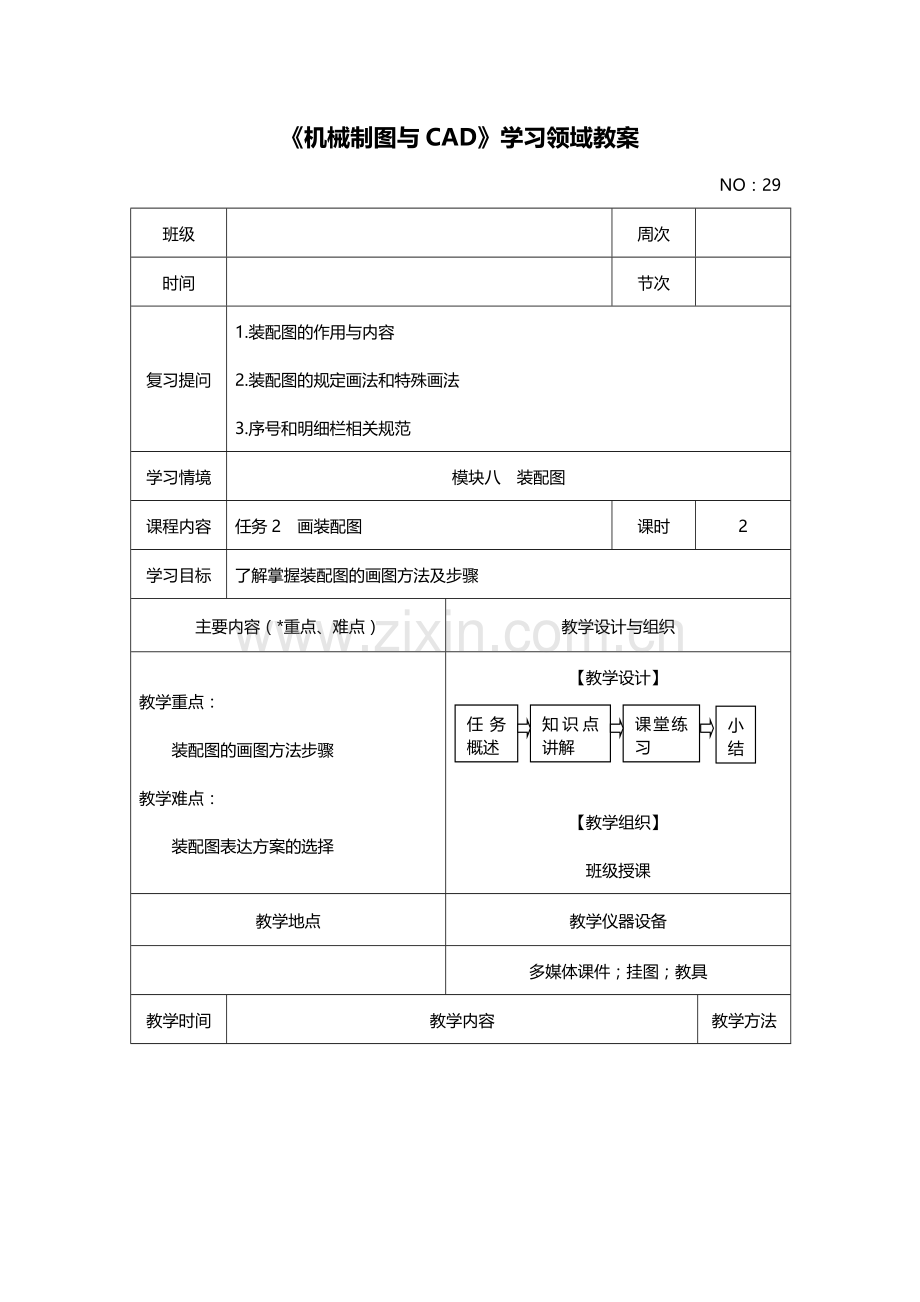

《机械制图与CAD》学习领域教案
NO：29
班级

周次

时间

节次

复习提问
1.装配图的作用与内容
2.装配图的规定画法和特殊画法
3.序号和明细栏相关规范
学习情境
模块八 装配图
课程内容
任务2 画装配图
课时
2
学习目标
了解掌握装配图的画图方法及步骤
主要内容（*重点、难点）
教学设计与组织
教学重点：
装配图的画图方法步骤
教学难点：
装配图表达方案的选择
【教学设计】
小结
课堂练习
知识点讲解
任务概述

【教学组织】
班级授课
教学地点
教学仪器设备

多媒体课件；挂图；教具
教学时间
教学内容
教学方法
60分钟
1.表达方案的确定
1.1结构原理装配关系分析
画装配图前，要对绘制的机器或部件的工作原理、装配关系及主要零件的形状、零件与零件之间的相对位置、定位方式等进行细致的分析，确定表达方案，目的是以最少的视图，完整清晰地表达出机器或部件的装配关系和工作原理。

（a） 外形图 （b） 装配图
图7-5 滑动轴承立体图
滑动轴承的工作原理：滑动轴承是用来支撑轴及轴上零件的一种装置。轴的两端分别装入滑动轴承的轴孔中，轴和座孔之间存在相对转动，从而传递扭矩。
各主要零件间的装配及定位关系：如图所示，轴承座与轴承盖之间通过座的凹槽和盖的凸起形成相互配合，来实现定位。轴瓦两端的凸缘与轴承座和轴承盖的端面相配合，实现轴瓦的轴向定位。轴瓦外表面与轴承座和轴承盖的孔形成装配，并通过销套来实现轴瓦的径向定位。轴承座与轴承盖之间通过螺柱连接装配成一个完整的刚性整体。
1．2主视图的确定
主视图的选择应以能较好地表达装配体的工作原理和主要装配关系，并尽可能按工作位置原则放置，且使主要的装配轴线水平或竖直放置。
如图7-6所示主视图的布置方位，符合滑动轴承的工作状态，比较清晰地表达了滑动轴承的工作原理、座、盖、轴瓦等的装配关系和结构特征。
1.3其他视图的确定
针对主视图尚未表达清楚的装配关系和零件间相对位置，可有侧重于地选择剖视图、断面图、拆卸画法、剖视图中套用剖视等灵活多样的方法，加以补充表达。
如图7-6所示，轴瓦与轴承孔的装配关系和工作原理用沿座、盖结合面半剖的俯视图和全剖的左视图来进一步补充表达。

图7-6 滑动轴承装配图
2.画图方法及步骤
（1）选比例、定图幅、画出标题栏、明细栏的框格，画出各视图的作图基准线。
布图时应注意预留标注尺寸、序号等的空白位置。如图7-7所示。

图7-7 滑动轴承画图步骤（一）
（2）画出主要装配线上的零件轮廓，从主要零件开始绘制，可依次从里向外或从外向里画。
如图7-8所示，从主要装配线画起，依次画轴承座、下轴瓦、上轴瓦、轴承盖，画图时注意被遮挡的线条可不画出。

图7-8 滑动轴承画图步骤（二）
（3）画出次要装配线的零件轮廓。如图7-9所示，画销套、螺柱连接等。

图7-9 滑动轴承画图步骤（三）
（4）绘制零件细部结构、画剖面线，绘制其他辅助性零件。
（5）标注必要的尺寸等，如图7-10所示。

图7-10 滑动轴承画图步骤（四）
（6）编写序号、填写标题栏、明细表、技术要求，检查、整理加深，完成全图，如图7-6所示。

讲授法
25分钟
课堂练习：画装配图练习
内容：习题集相关作业
练习法
辅导答疑法
5分钟
课堂小结
装配图的画法中，应以表达装配关系和工作原理为主，兼顾主要零件的形状结构的表达这一原则选择表达方案。另外在画图过程中应注意遮挡部分的处理，尽量使画图过程简洁。
综述法
教研室主任签名

累计课时
2
