12V-30A-7812扩流稳压电源.doc

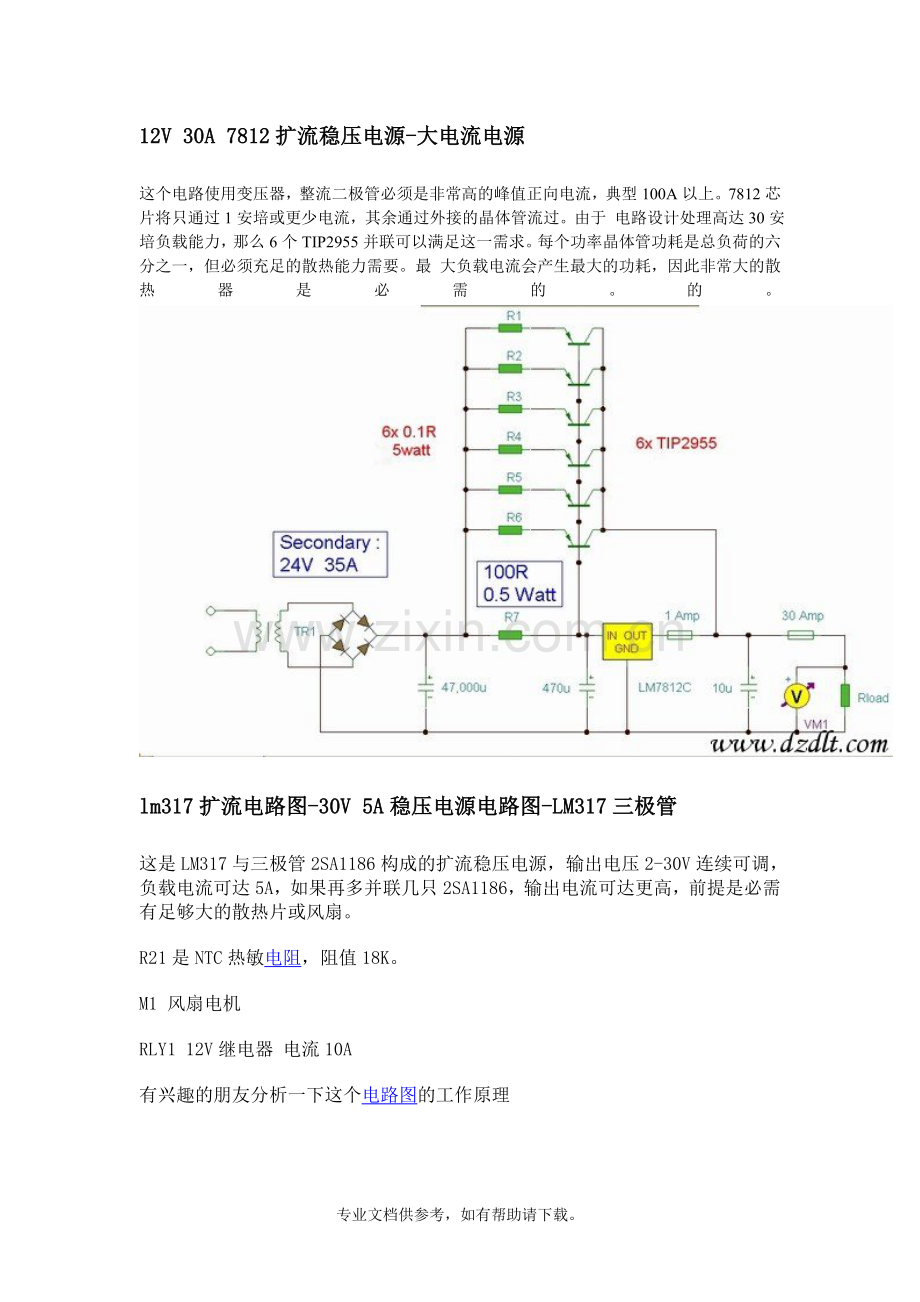

12V 30A 7812扩流稳压电源-大电流电源
这个电路使用变压器，整流二极管必须是非常高的峰值正向电流，典型100A以上。7812芯片将只通过1安培或更少电流，其余通过外接的晶体管流过。由于 电路设计处理高达30安培负载能力，那么6个TIP2955并联可以满足这一需求。每个功率晶体管功耗是总负荷的六分之一，但必须充足的散热能力需要。最 大负载电流会产生最大的功耗，因此非常大的散热器是必需的。的。
lm317扩流电路图-30V 5A稳压电源电路图-LM317三极管

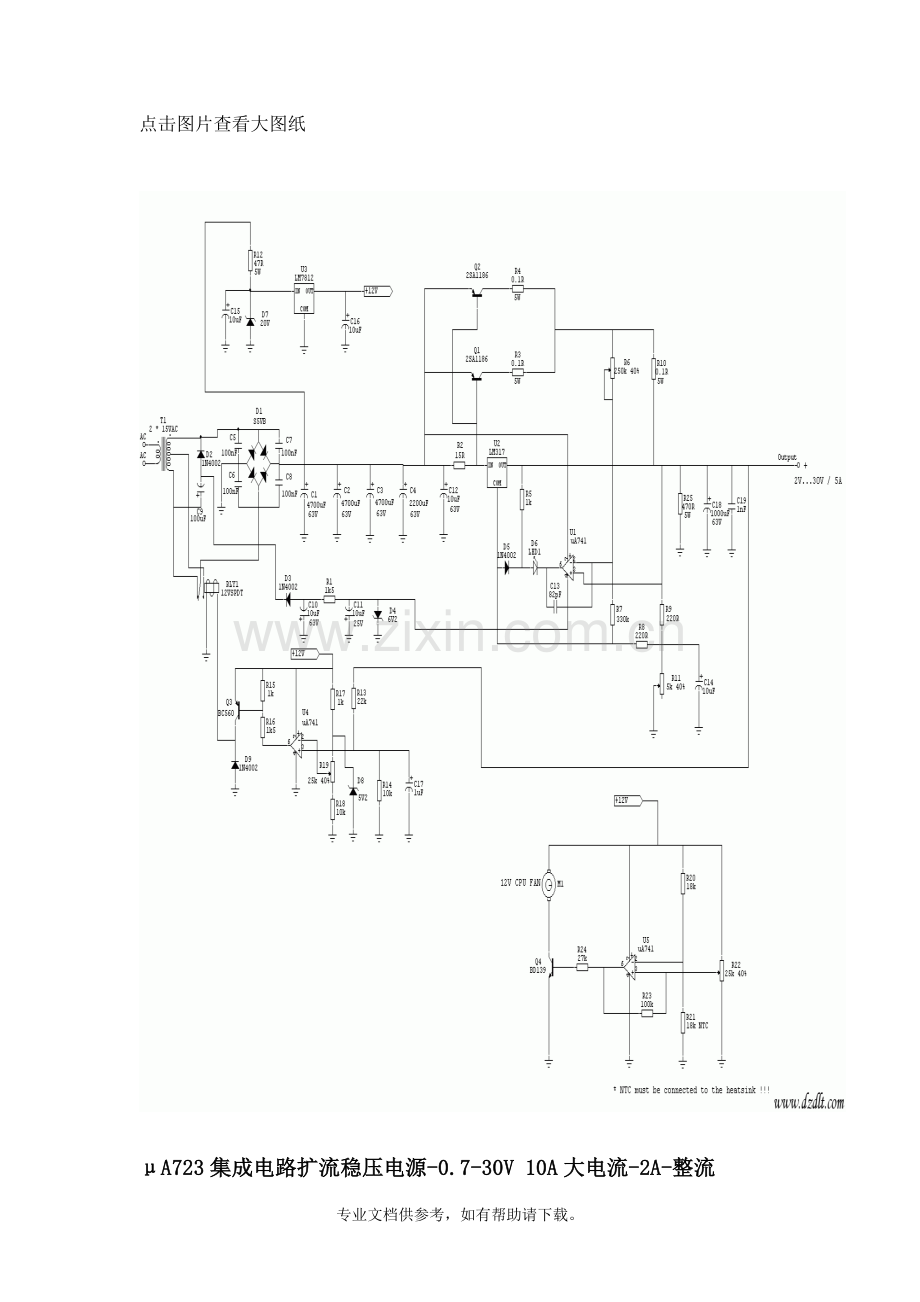

这是LM317与三极管2SA1186构成的扩流稳压电源，输出电压2-30V连续可调，负载电流可达5A，如果再多并联几只2SA1186，输出电流可达更高，前提是必需有足够大的散热片或风扇。
R21是NTC热敏电阻，阻值18K。
M1 风扇电机
RLY1 12V继电器 电流10A
有兴趣的朋友分析一下这个电路图的工作原理

点击图片查看大图纸

μA723集成电路扩流稳压电源-0.7-30V 10A大电流-2A-整流
稳压专用集成电路– μA723 参数
下图是μA723的方块图，整个IC的组成包括：
(A)参考电压输出，第六脚输出7.15V。
(B)由运算放大器组成的误差放大器。
(C) Q14，Q15组成的串联达林顿晶体管。
(D)用作限流的Q16晶体管。
(E)输入电压范围： 9.5V ~ 40V。
(F)输出电压范围： 2V ~ 37V。
(G)参考电压输出：7.15V。
(H)最大输出电流：150 mA。
(I)输出电阻：0.1W。
(J)温度系数：0.003%/oC。
(K) %V.R. = 0.03% (50mA)。

                                                          图1 引脚图

                                             图2 uA723内部框图

                                             图3

                                                                    图4
图4是2--30V 2A经过三极管扩流的稳压电源 图3是它的整流部分
图6是0.7--30V 10A经过数只三极管扩流的稳压电源 图5是它的整流部分

            图5

S2a 是选择输出开关 0.7 ~ 6V或3 ~ 30V
用多只7812系列三端稳压器扩流的方法-
用多只7812系列三端稳压器扩流的方法
输出大电流的稳压 器设计是一个重要而困难的任务。虽然用78xx系列三端稳压器设计一款最大1A输出电流的稳压器很简单，但当输出电流高于1A时，就会出现许多问题。为提 供大输出电流，稳压器通常使用并联的功率晶体管。这些功率晶体管的工作点（ operating point ）很难设计。因为晶体管的集极和射极需要必不可少的功率电阻来设计直流工作点，而功率晶体管和功率电阻都 要消耗很大功率，因此设计中要加散热措施。本设计实例是一个可提供大输出电流的简单稳压器。基本的构想是并联多个三端稳压器。每只78xx系列稳压器能提 供1A电流，并且有5 、 6 、 8 、 9 、 12 、 15 、 18和24V多种电压版本。图1显示两只并联的7812 。

         图1 :两只7812并联，将输出电流加倍至2A 。

                  图2 :用20只7812将图1中电路的输出能力提升至20A 。
两 只7812独立工作，每只提供最大1A电流。 D1和D2完成两只稳压器的隔离。输出电压为稳压器的标称输出电压减去二极管压降： VOUT=VREG – VD 。在COM端接地(0V)情况下，稳压器的输出电压为VOUT 。若要将图1中的输出电压提高到与三端稳压器标称值一致， COM端电位必须比接地高出一个二极管压降。 C 、 C1和C2为滤波电容。图2显示了一个使用20只7812 ，可提供20A电流的稳压器。所有的二极管均为1N4007 。 C=47000 μ F ，所有带编号的电容均为4700 μ F 。 7812均固定到一个散热片上，并用一个小风扇降温。采用这种设计概念，可以将电路的输出电流扩充至数百安培。

13.8v 20A稳压电源电路-7812扩流电源-7812扩流电源-220v变13.8伏 整流稳压电源电路图-BUZ11
来源:互联网   作者:电路网   【大 中 小】

                                      图1 电路原理图

                                  图2 线路板图

                                    图3 元器件布置图
这种是一个简单12V稳压器（7812）基础设计的20A扩流电源。输出电压可由（R5和R6）外部电阻所需的值，使用这个公式：
U= 12(1+R5/R6)
分流器（分流电阻）计算：
RL=0.7/最大电流
Q1 BC557B
Q2 BD330
Q3 2N5683
Q4 BC547
FET1 BUZ11
B1 B80C35
D1 1N4148
LED1 红
LED2 绿色
LED3 红
Z1 Z9V6
IC1 7812
R1,R7,R11 330Ω
R2 470Ω
R3 47Ω
R4 18Ω
R5 73Ω
R6 470Ω
R8 1K
R9 10K
R10 10K
RL 0.03 (10只0.3Ω并联）分流电阻
p1 10k
vr1 校表电阻

这是LM317与三极管2SA1186构成的扩流稳压电源，输出电压2-30V连续可调，负载电流可达5A，如果再多并联几只2SA1186，输出电流可达更高，前提是必需有足够大的散热片或风扇。
R21是NTC热敏电阻，阻值18K。
M1 风扇电机
RLY1 12V继电器 电流10A
有兴趣的朋友分析一下这个电路图的工作原理
