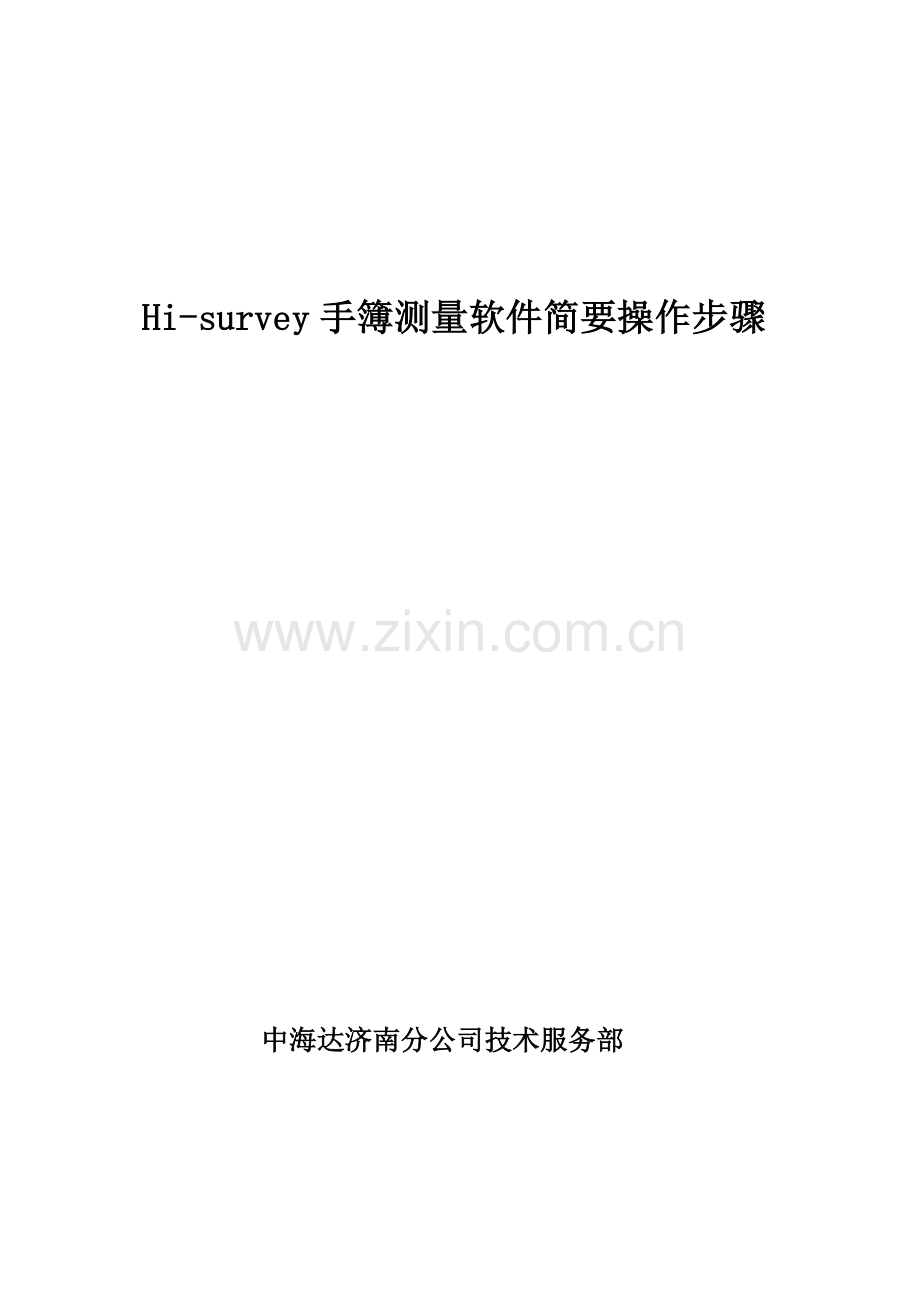

Hi-survey手簿测量软件简要操作步骤

中海达济南分公司技术服务部

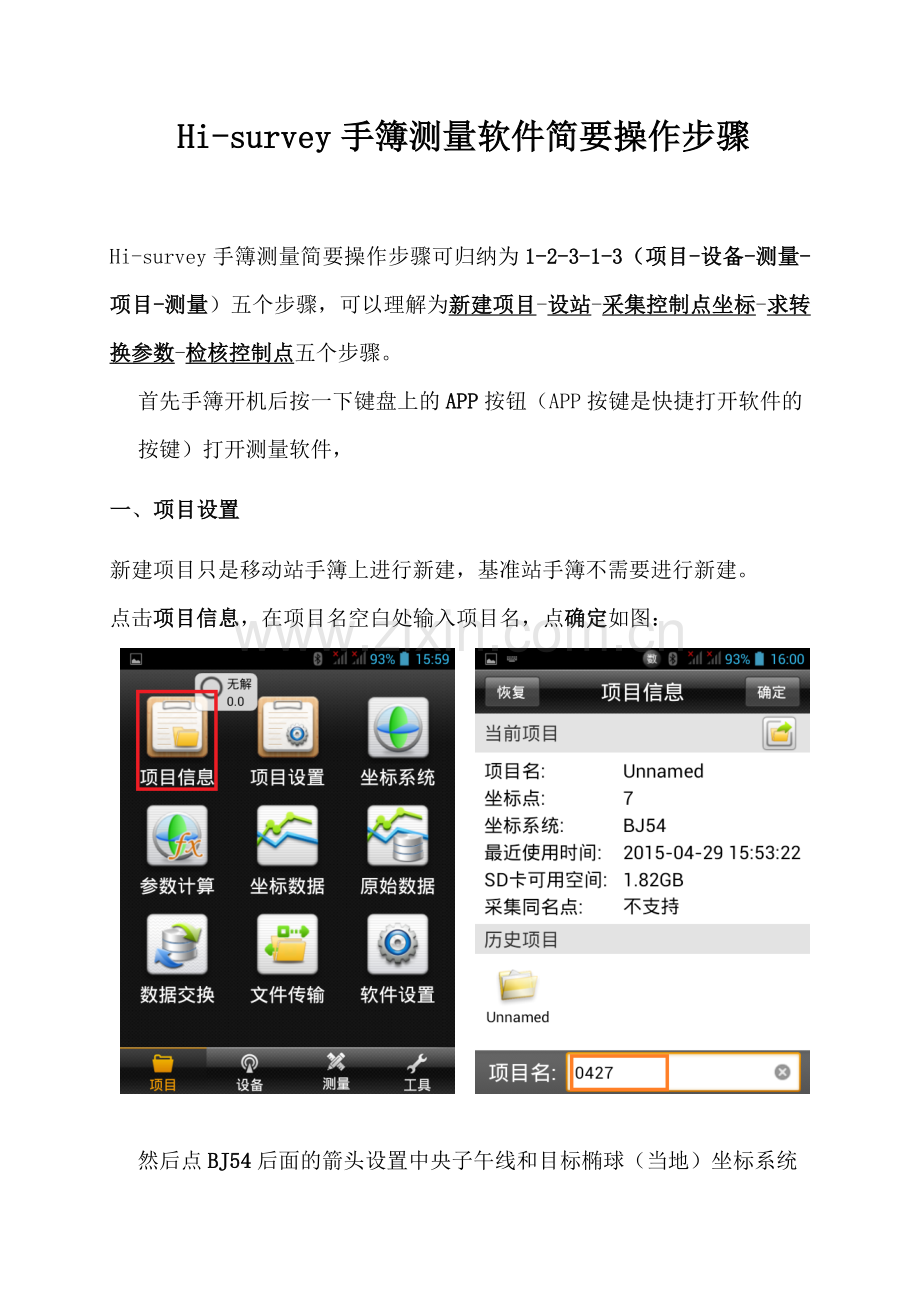

Hi-survey手簿测量软件简要操作步骤

Hi-survey手簿测量简要操作步骤可归纳为1-2-3-1-3（项目-设备-测量-项目-测量）五个步骤，可以理解为新建项目-设站-采集控制点坐标-求转换参数-检核控制点五个步骤。
首先手簿开机后按一下键盘上的APP按钮（APP按键是快捷打开软件的按键）打开测量软件，
一、项目设置
新建项目只是移动站手簿上进行新建，基准站手簿不需要进行新建。
点击项目信息，在项目名空白处输入项目名，点确定如图：

然后点BJ54后面的箭头设置中央子午线和目标椭球（当地）坐标系统
中央子午线设置： 辽宁省除了大连是121:30，葫芦岛和朝阳是120，其他区域一般都是123，个别区域除外。
当地坐标系统的设置：当地的坐标系统以控制点的坐标系统为准。都设置好之后点击保存，再点确定，如下图：

二、 设站
设站的目的是使移动站达到固定解，设站分为设置基站和设置移动站两个步骤。
1、 设置基站
手动设置基站：点击设备—设备连接--连接—选择基准站的蓝牙号连接，连接完成后按键盘返回键，如图：

点击基准站—接收机——采集10次后点击确定，如图：

数据链一共有四种模式，内置电台，内置网络，外部数据链和手簿差分。iRTK3只能使用手簿差分。
内置电台频道1-100任意，空中波特率9600。
手簿差分IP：202.96.185.34，端口8000，分组号和小组号按图示要求填写。

点击其他，差分模式RTK，电文格式RTCM3.0，下面的默认，然后点击设置，：
注：
手簿差分模式下基站信号灯红黄绿交替闪说明发射成功

2、 设置移动站
点击连接—选择移动站的蓝牙号连接（方法同上），连接完成后按键盘返回键，点击移动站，数据链和其他选项下的设置与基站保持一致，否则接不到基站的信号。
省CORS模式：
数据链：
服务器：CORS
Ip：223.99.212.196/60.208.15.52
端口：3024
源节点：NET_RTCM3_GG
用户名：xxxx
密码：xxxx
其他：
电文格式：RTCM3.0
注：移动站的默认上一次的设置，不必每次都进行更改设置。
三、 采集控制点坐标（已知点）
点击测量—碎步测量—对中整平（固定解）—点击屏幕上的或者键盘上的，修改点名，再次按键存点，如图：
四、求转换参数
点击项目—参数计算—计算类型选择三参数—添加，如图：

源点部分：点击图上的图标调用所采集的控制点坐标（已知点）
目标点部分：输入所采集点的真实坐标（交桩坐标或者设计院给的坐标）
输入完毕后点击保存，再点击计算，如图：

点击计算后出现参数计算结果的界面：
三参数计算结果正常情况下DX，DY，DZ分别再正负150以内，如果超过150请检查坐标位数和数值，中央子午线，东向加常数是否设置正确，在范围之内点击应用，如图：

注：如果用四参数求解的话，最少需要添加两个已知点才可以计算，并且四参数计算结果中尺度一般为0.9999XXXX或者1.0000XXXX无限接近于1的数，如果少于4个9或者4个0说明两个点的相对关系不好。

五、检核控制点（已知点）
点击测量—碎步测量—对中整平（固定解）—点击屏幕上的或者键盘上的，核对一下所采集的坐标是否符合要求（和已知点对比）。

六、采集点和点放样
采集点：点击测量—碎步测量—对中整平（固定解）—点击屏幕上的或者键盘上的。再按存点。
注：所采集的点可以到项目—坐标数据中查询
点放样：点击测量—点放样—点击屏幕上 →—输入坐标确定—屏幕下方左右划可以显示所放点的方位，移动站当前位置的平面坐标和经纬度坐标。
七、数据的导出与放样点的导入
1、数据的导出：点击项目—数据交换—选择导出的格式和导出文件名—确定—手簿连上电脑—手簿屏幕点击打开USB存储设备—我的电脑—可移动磁盘—ZHD—OUT—复制文件到电脑里，如图：

2、放样点导入：点击项目—数据交换—放样点—导入—选择123.txt（建议使用EXCLE格式.csv）—确定—点击点名，N,E,Z—确定
