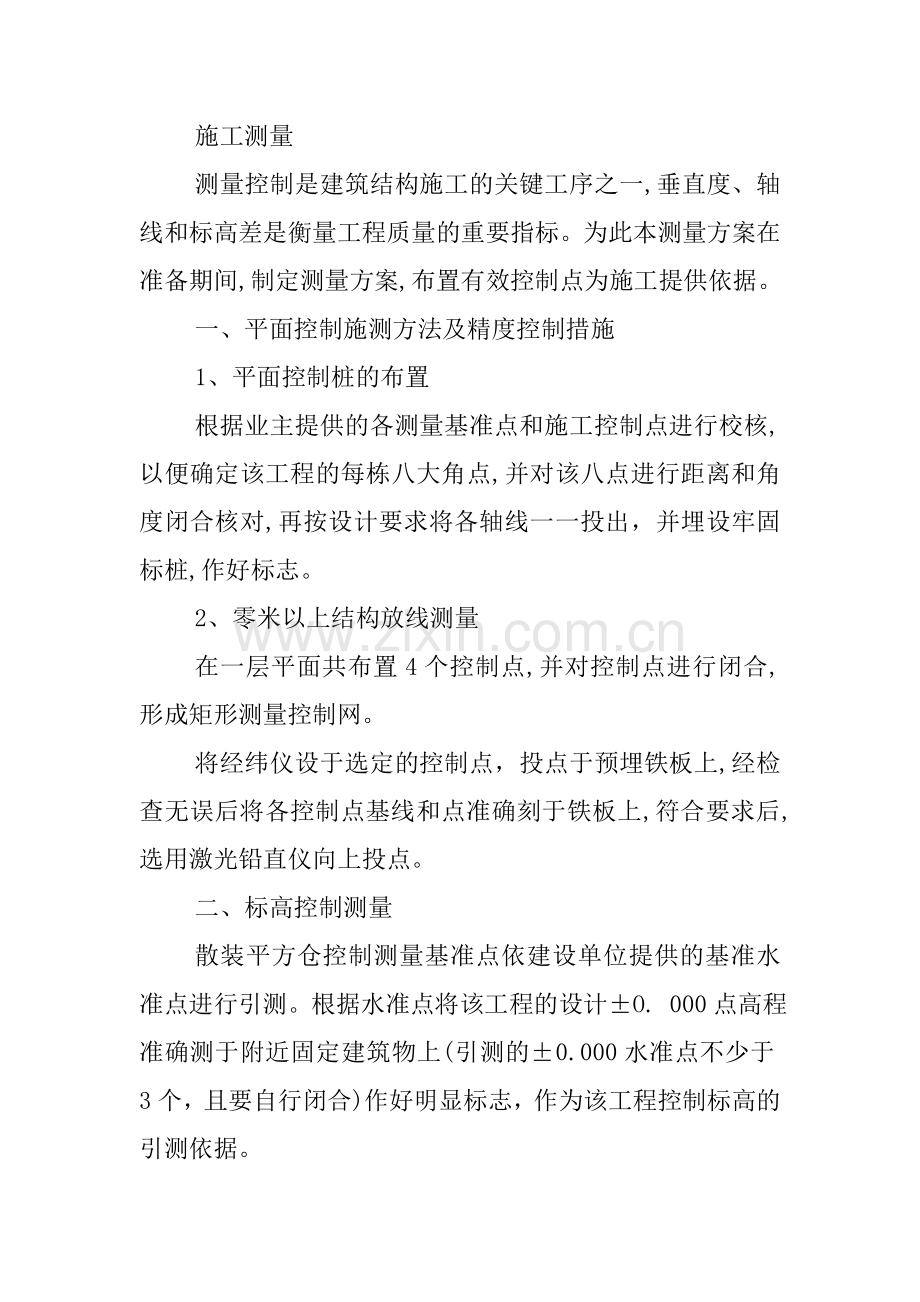

施工测量
测量控制是建筑结构施工的关键工序之一,垂直度、轴线和标高差是衡量工程质量的重要指标。为此本测量方案在准备期间,制定测量方案,布置有效控制点为施工提供依据。
一、平面控制施测方法及精度控制措施
1、平面控制桩的布置
根据业主提供的各测量基准点和施工控制点进行校核,以便确定该工程的每栋八大角点,并对该八点进行距离和角度闭合核对,再按设计要求将各轴线一一投出，并埋设牢固标桩,作好标志。
2、零米以上结构放线测量
在一层平面共布置4个控制点,并对控制点进行闭合,形成矩形测量控制网。
将经纬仪设于选定的控制点，投点于预埋铁板上,经检查无误后将各控制点基线和点准确刻于铁板上,符合要求后,选用激光铅直仪向上投点。
二、标高控制测量
散装平方仓控制测量基准点依建设单位提供的基准水准点进行引测。根据水准点将该工程的设计±O. 000点高程准确测于附近固定建筑物上(引测的±0.000水准点不少于3个，且要自行闭合)作好明显标志，作为该工程控制标高的引测依据。

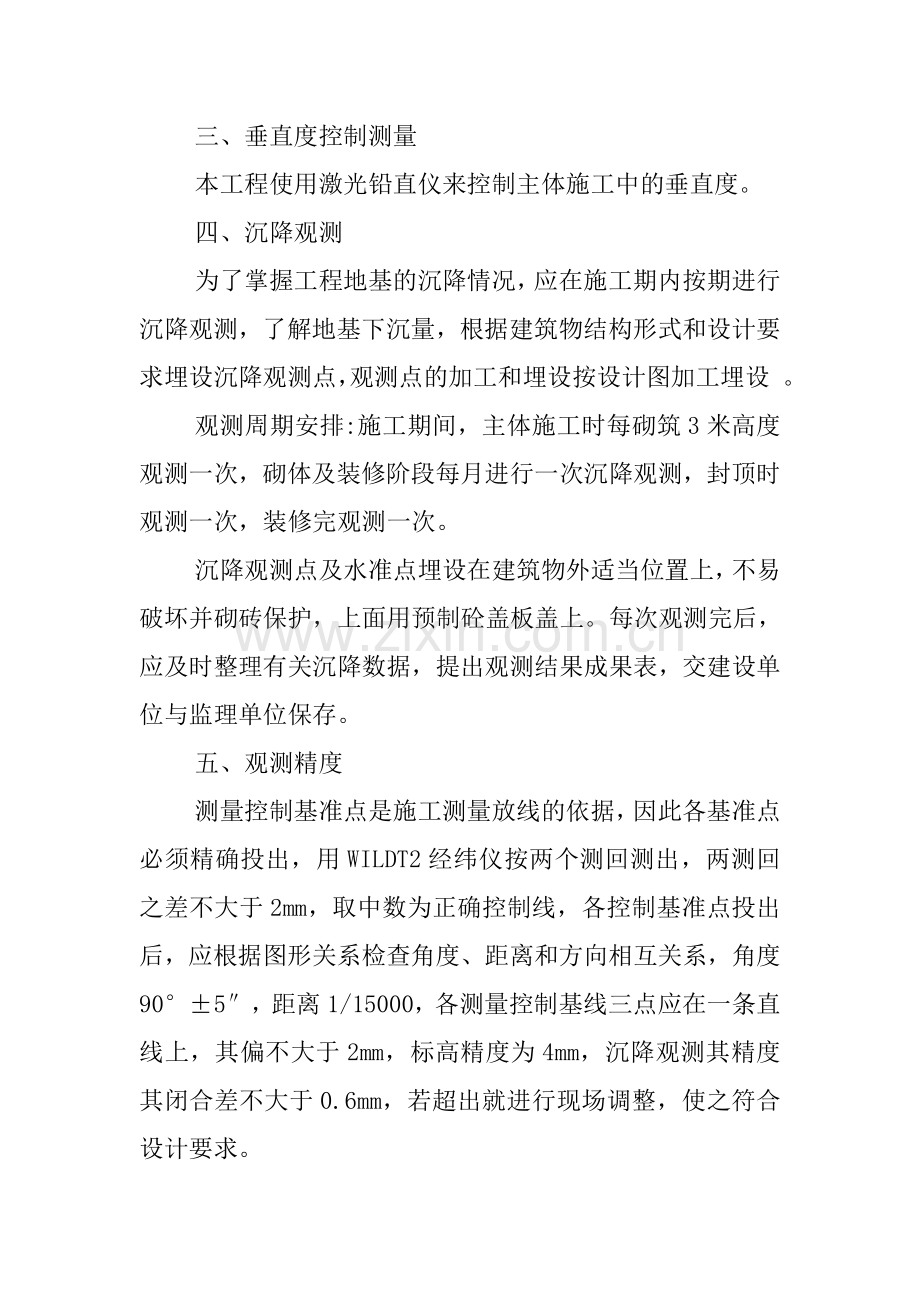

三、垂直度控制测量
本工程使用激光铅直仪来控制主体施工中的垂直度。
四、沉降观测
为了掌握工程地基的沉降情况，应在施工期内按期进行沉降观测，了解地基下沉量，根据建筑物结构形式和设计要求埋设沉降观测点，观测点的加工和埋设按设计图加工埋设 。
观测周期安排:施工期间，主体施工时每砌筑3米高度观测一次，砌体及装修阶段每月进行一次沉降观测，封顶时观测一次，装修完观测一次。
沉降观测点及水准点埋设在建筑物外适当位置上，不易破坏并砌砖保护，上面用预制砼盖板盖上。每次观测完后，应及时整理有关沉降数据，提出观测结果成果表，交建设单位与监理单位保存。
五、观测精度
测量控制基准点是施工测量放线的依据，因此各基准点必须精确投出，用WILDT2经纬仪按两个测回测出，两测回之差不大于2mm，取中数为正确控制线，各控制基准点投出后，应根据图形关系检查角度、距离和方向相互关系，角度90°±5″，距离1/15000，各测量控制基线三点应在一条直线上，其偏不大于2mm，标高精度为4mm，沉降观测其精度其闭合差不大于0.6mm，若超出就进行现场调整，使之符合设计要求。

六、测量信息反馈
施工测量及沉降观察，依据施工测数据，进行计算及比较，观测精度其闭合差超出要求，应及时进行现场调整，并汇编成书面材料，向有关部门报告，作出相应的技术处理，待工程竣工后,施测数据,编制成成果表后,作为竣工资料的一部分交付。

七、常用仪器配置
序号
仪器名称
型号
数量
1
全站仪
2+2PPmm
1
2
激光经纬仪
WILDT2
1
3
普通水准仪
自动安平
2
4
精密水准仪
WILDNS
1
5
铟钢尺
锢钢
1
6
钢尺30M50m

各3把
7
激光铅垂仪

12
