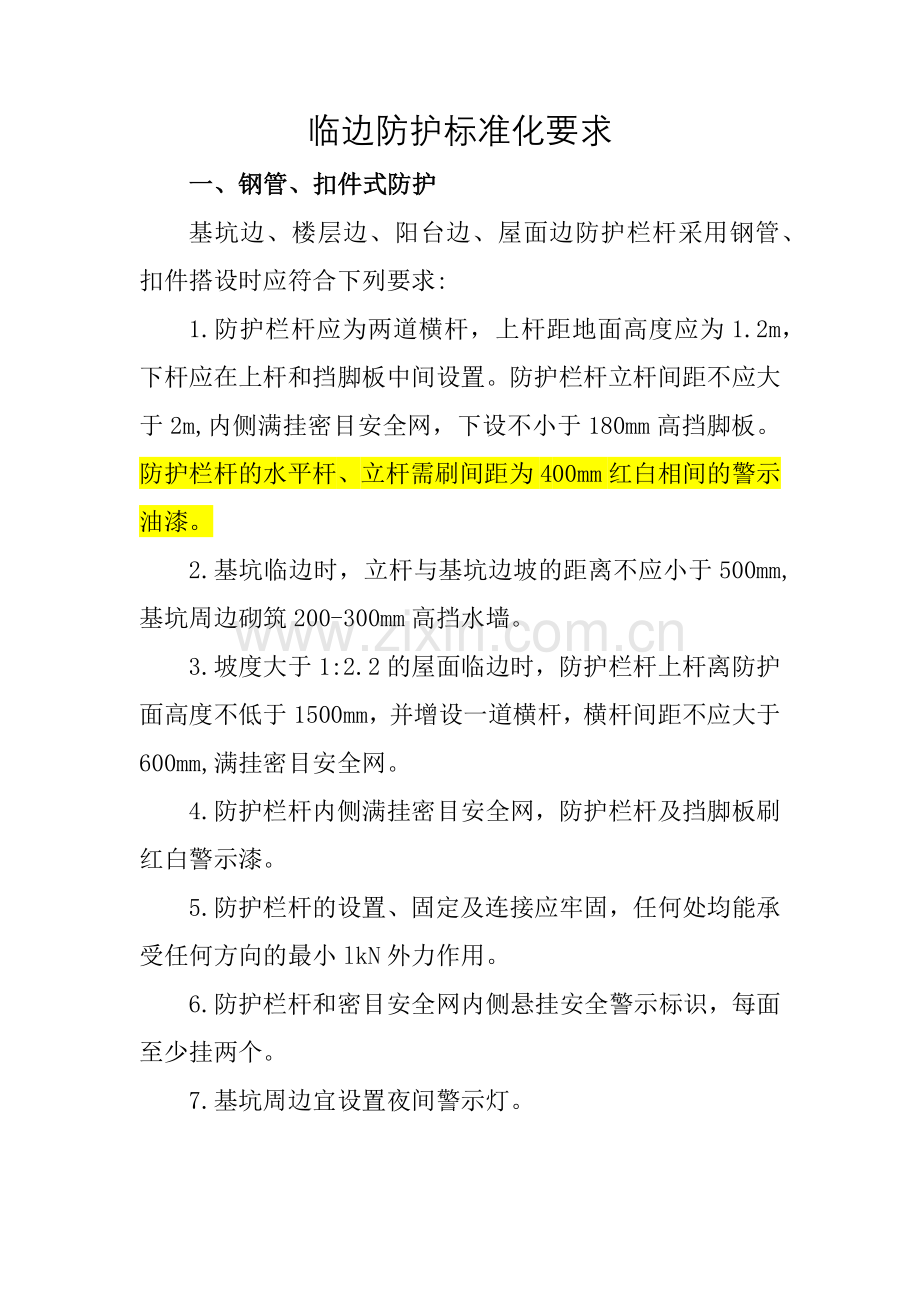

临边防护标准化要求
一、钢管、扣件式防护
基坑边、楼层边、阳台边、屋面边防护栏杆采用钢管、扣件搭设时应符合下列要求:
1.防护栏杆应为两道横杆，上杆距地面高度应为1.2m，下杆应在上杆和挡脚板中间设置。防护栏杆立杆间距不应大于2m,内侧满挂密目安全网，下设不小于180mm高挡脚板。防护栏杆的水平杆、立杆需刷间距为400mm红白相间的警示油漆。
2.基坑临边时，立杆与基坑边坡的距离不应小于500mm,基坑周边砌筑200-300mm高挡水墙。
3.坡度大于1:2.2的屋面临边时，防护栏杆上杆离防护面高度不低于1500mm，并增设一道横杆，横杆间距不应大于600mm,满挂密目安全网。
4.防护栏杆内侧满挂密目安全网，防护栏杆及挡脚板刷红白警示漆。
5.防护栏杆的设置、固定及连接应牢固，任何处均能承受任何方向的最小lkN外力作用。
6.防护栏杆和密目安全网内侧悬挂安全警示标识，每面至少挂两个。
7.基坑周边宜设置夜间警示灯。

基坑临边防护详解图 楼层临边防护详解图

基坑临边防护效果图 楼层临边防护效果图
二、窗台临边防护
1.对于窗台、竖向洞口高度低于1000mm的临边，可以采用横杆进行防护，其端部采用专用连接件(单边扣件或铸铁式防护配件)进行固定。
2.防护采用一道栏杆形式，栏杆离地1200mm。
3.钢管表面涂刷红白相间油漆警示，并张挂“当心坠落”安全警示标志牌。

窗洞口防护示意图 三种不同的固定配件
三、工具化钢管防护
工具化钢管防护宜使用在建筑楼梯、临边、洞口、基坑边、楼层边、阳台边、屋面边防护栏杆采用钢管、扣件搭设时应符合下列要求:
1.楼梯临边防护宜采用定型化、工具式，杆件的规格及连接固定方式应符合规范要求。
2.立柱间距不应大于2000mm。底部应设置不低于180mm高的挡脚板。
3.栏杆及挡脚板宜刷红白相间油漆。

四、网片式工具化防护围栏(一)
适用于:加工车间围护、塔吊基础处围护、消防泵房围护、室内电梯井门等。
1.立柱采用40×40mm方钢，在上下两端250mm处及中间各焊接50×50×6mm的钢板，三道连接板均采用10mm螺栓固定连接，或用三道承插式链接。
2.防护栏外框采用30×30mm方钢，每片高1800mm，宽1500mm,底下200mm处加设钢板作为踢脚板，中间采用钢板网，钢丝直径或截面不小于2mm,网孔边长不大于20mm。
3.立柱和踢脚板表面刷红白相间油漆警示，钢板网刷红色油漆。
4.立柱底部采用120×120×10mm钢板底座，并用四个M10膨胀螺栓与地面固定。

四、网片式工具化防护围栏(二)
适用于:地面施工区域分隔，基坑周边防护，首层(或上部楼层)结构临边防护。
1.立柱采用40×40mm方钢，在上下两端250mm处各焊接50×50×6mm的钢板，两道连接板采用10mm螺栓固定连接，或采用两道承插式链接。
2.防护栏外框采用30×30mm方钢，每片高1200mm，宽1900mm,底下200mm处加设钢板作为踢脚板，中间采用钢板网，钢丝直径或截面不小于2mm,网孔边长不大于20mm。

3.立柱和踢脚板表面刷红白相间油漆警示，钢板网刷红色油漆，并张挂“当心坠落”安全警示标牌。

楼层临边防护 基坑临边防护

五、移动式防护栏杆

移动式防护栏杆适用于:临时道路隔离、人流引导，禁止用于临边防护。
制作参考规格如图。
