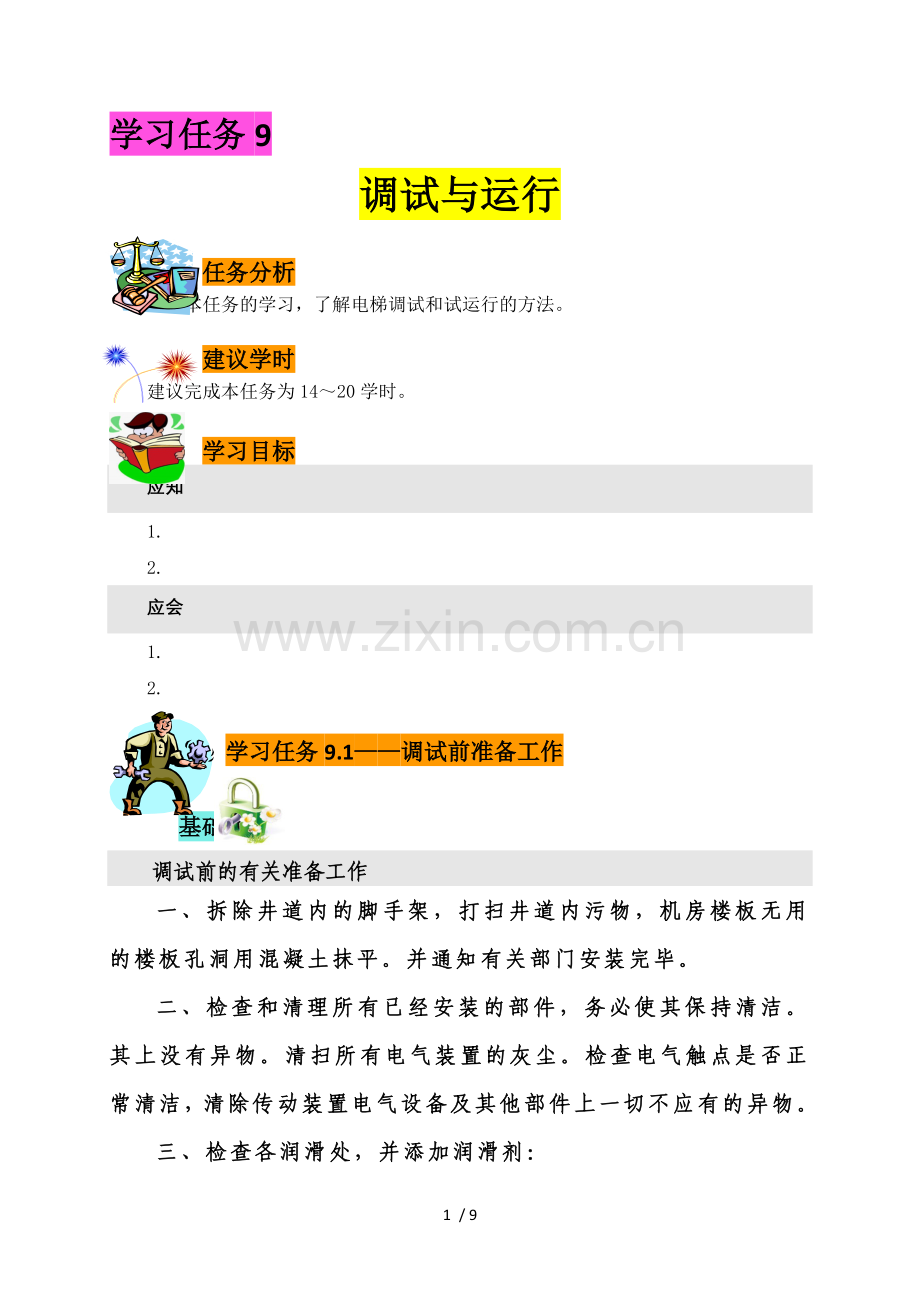

学习任务9：电梯调试与试运行.doc

学习任务9
调试与运行

任务分析
通过本任务的学习，了解电梯调试和试运行的方法。

建议学时
建议完成本任务为14～20学时。

学习目标
应知
1.
2.
应会
1.
2.

学习任务9.1——调试前准备工作

基础知识
调试前的有关准备工作
一、拆除井道内的脚手架，打扫井道内污物，机房楼板无用的楼板孔洞用混凝土抹平。并通知有关部门安装完毕。
二、检查和清理所有已经安装的部件，务必使其保持清洁。其上没有异物。清扫所有电气装置的灰尘。检查电气触点是否正常清洁，清除传动装置电气设备及其他部件上一切不应有的异物。
三、检查各润滑处，并添加润滑剂：
检查润滑处是否清洁，并有足够量的润滑剂。各润滑剂如下：
A曳引机蜗轮箱应当位于室内，环境温度为0℃～40℃时，采用如表9-1所示的润滑油油量应达到油标线。
注意：应尽量选用矿物油（产品试车时使用），客户订购时特别要求除外。%为了达到油标线而必须加油时，切勿把矿物油与合成油混合，反之也成立！
B 采用滚轮导靴的高速客梯，导轨上不应有润滑剂。采用滑动导靴的电梯的导轨当人工润滑时采用钙基润滑脂（GB491-65），当自动润滑时采用HJ-40机械油（GB443-64）。
C 油压缓冲器油按表9-2采用；油位高度应在油位指示牌标出的最低油位线上。
表9-1　曳引机用润滑油

牌子
类型
50℃时的黏度
牌子
类型
50℃时的黏度
矿
GULF
EP
Lubricant
HD 220
16.7 °E
MOBIL
Mobilgear
630
15.8 °E
物
ESSO
Spartan
EP 220
15.1 °E
AGIP
Blasia
220
18.0 °E
油
SHELL
Omala Oil
220
15.0 °E
BP
Energol
GRXP 220
16.0 °E
合
成
ESSO
EZL
502
19.0 °E
AGIP
Blasia
S 220
21.0 °E
油
SHELL
Tivela
WB
20.0 °E
MOBIL
Glygoyle
30
19.4 °E
表9-2液压缓冲器用油
电梯载重量（千克）
缓冲器油油号规格
黏度范围
500
高速机械油HJ-20（GB486-65）
1.29-1.40°E50
750
高速机械油HJ-30（GB486-65）
1.48-1.67°E50
1000
机械油HJ-40（GB443-65）
1.57-2.15°E50
1250
机械油HJ-40（GB443-65）
1.57-2.15°E50
1500
机械油HJ-50（GB443-65）
2.60-3.31°E50

多媒体资源

工作过程
1．先由指导教师对操作的安全规范要求作简单介绍。
2．以3～6人为一组，在指导教师的带领下参观调试前的准备工作，做到能说出调试前的工作流程。然后将学习情况记录于表9-3中。
表9-3 调试前准备工作学习记录表
工作流程
相关记录
1

2

3

3．参观过程要注意安全。

评价反馈
任务完成后，由指导教师对本任务完成情况进行评价，评价表如表9-4所示。
表9-4 自我评价表
学习任务
项目内容
配分
评 分 标 准
扣分
得分
学习任务7.1
1．安全意识
20
1．不遵守安全规范操作要求（酌情扣2～5分）；
2．有其它的违反安全操作规范的行为（扣2分）。

2．熟悉调试前准备工作
60
1．不能说明工作流程（扣40分）
2．表9-3记录不完整（一个扣5分）

3．职业规范和环境保护
20
1．不爱护设备、工具，（扣3分）；
2．在工作完成后不清理现场，在工作中产生的废弃物不按规定处置，各扣2分（若将废弃物遗弃在井道内的可扣3分）；

总评分=（1～3项总分）×40%

签名： 年 月 日
㈡小组评价（30分）
再由同一实训小组的同学结合自评的情况进行互评，将评分值记录于表9-5中。
表9-5 小组评价表
项 目 内 容
配分
评分
⒈实训记录与自我评价情况
30分

⒉相互帮助与协作能力
30分

⒊安全、质量意识与责任心
40分

总评分=（1～3项总分）×30%

参加评价人员签名： 年 月 日
㈢教师评价（30分）
最后，由指导教师结合自评与互评的结果进行综合评价，并将评价意见与评分值记录于表9-6中。
表9-6 教师评价表
教师总体评价意见：

教师评分（30分）

总评分=自我评分+小组评分+教师评分

教师签名： 年 月 日

阅读材料
学习任务9.2——机械部分检查
基础知识

多媒体资源
工作过程
评价反馈
阅读材料
学习任务9.3——电气部分检测
基础知识
其目的是为了检查各电气装置在安装中有无损伤，各接线是否正确。因此须在电梯静止不动的情况下进行。其步骤可如下所述：
A 摘掉曳引轮上的曳引绳（若安装后尚未挂曳引绳，可先不挂），
但此时轿厢必须用可靠的起重设备吊起或用有足够强度的材料架起。
B 按照与所安装电梯相对应的电气控制和拖动系统等有关资料逐项进行检查调试。
在借助人手搬动运转选层器的情况下，检查电梯的控制系统，电气元件的工作是否正常，并与相对应的图纸文件相符合。
在完成上述准备工作后，检查井道是否已经拆除了脚手架并扫除污物。然后将曳引绳按规程挂在曳引轮上，并拆除吊架轿厢设备。

多媒体资源
工作过程
评价反馈
阅读材料
学习任务9.4——无载模拟试车
基础知识

多媒体资源
工作过程
评价反馈
阅读材料
学习任务9.5——带负载试车
基础知识

多媒体资源
工作过程
评价反馈
阅读材料
学习任务9.6——额定速度运行
基础知识

多媒体资源
工作过程
评价反馈
阅读材料
学习任务9.7——平层精度调整
基础知识

多媒体资源
工作过程
评价反馈
阅读材料
学习任务9.8——自动开关门机构调整
基础知识

多媒体资源
工作过程
评价反馈
阅读材料
学习任务9.9——基本功能确认
基础知识

多媒体资源
工作过程
评价反馈
阅读材料
学习任务9.10——试运行
基础知识

多媒体资源
工作过程
评价反馈
阅读材料
