GOOSE通信的收发机制
B．1 GOOSE发送机制
l 装置上电时应自动按数据集变位方式发送一次，将自己的GOOSE信息迅速告知接收方。第一帧StNum=1，SqNum=1。
l GOOSE报文心跳间隔时间为系统配置的T0，报文允许生存时间（Time Allow to live）为2T0。

B．2 GOOSE接收机制
B.2.1 单网接收机制

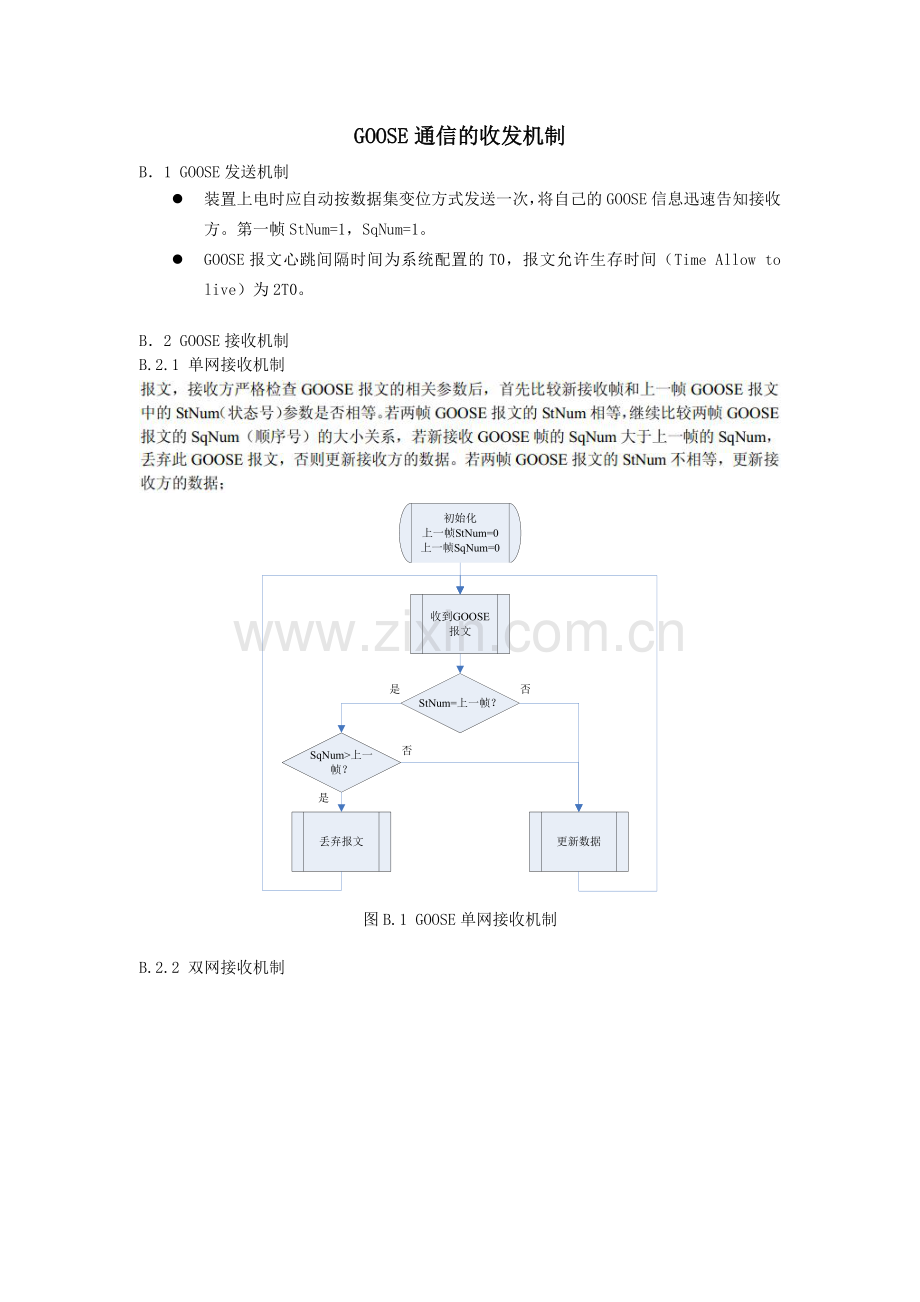

图B.1 GOOSE单网接收机制

B.2.2 双网接收机制

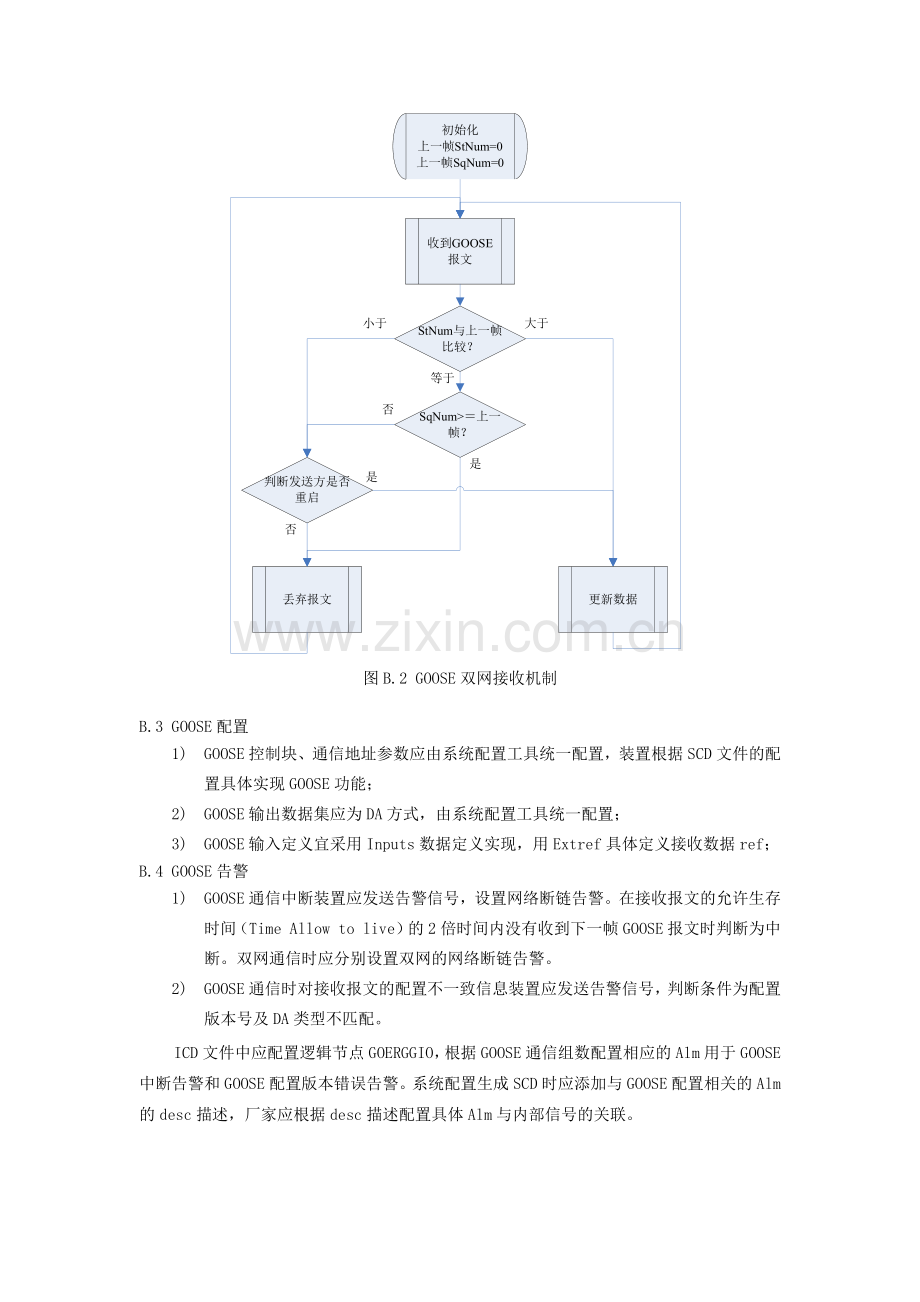

图B.2 GOOSE双网接收机制

B.3 GOOSE配置
1) GOOSE控制块、通信地址参数应由系统配置工具统一配置，装置根据SCD文件的配置具体实现GOOSE功能；
2) GOOSE输出数据集应为DA方式，由系统配置工具统一配置；
3) GOOSE输入定义宜采用Inputs数据定义实现，用Extref具体定义接收数据ref；
B.4 GOOSE告警
1) GOOSE通信中断装置应发送告警信号，设置网络断链告警。在接收报文的允许生存时间（Time Allow to live）的2倍时间内没有收到下一帧GOOSE报文时判断为中断。双网通信时应分别设置双网的网络断链告警。
2) GOOSE通信时对接收报文的配置不一致信息装置应发送告警信号，判断条件为配置版本号及DA类型不匹配。
ICD文件中应配置逻辑节点GOERGGIO，根据GOOSE通信组数配置相应的Alm用于GOOSE中断告警和GOOSE配置版本错误告警。系统配置生成SCD时应添加与GOOSE配置相关的Alm的desc描述，厂家应根据desc描述配置具体Alm与内部信号的关联。
