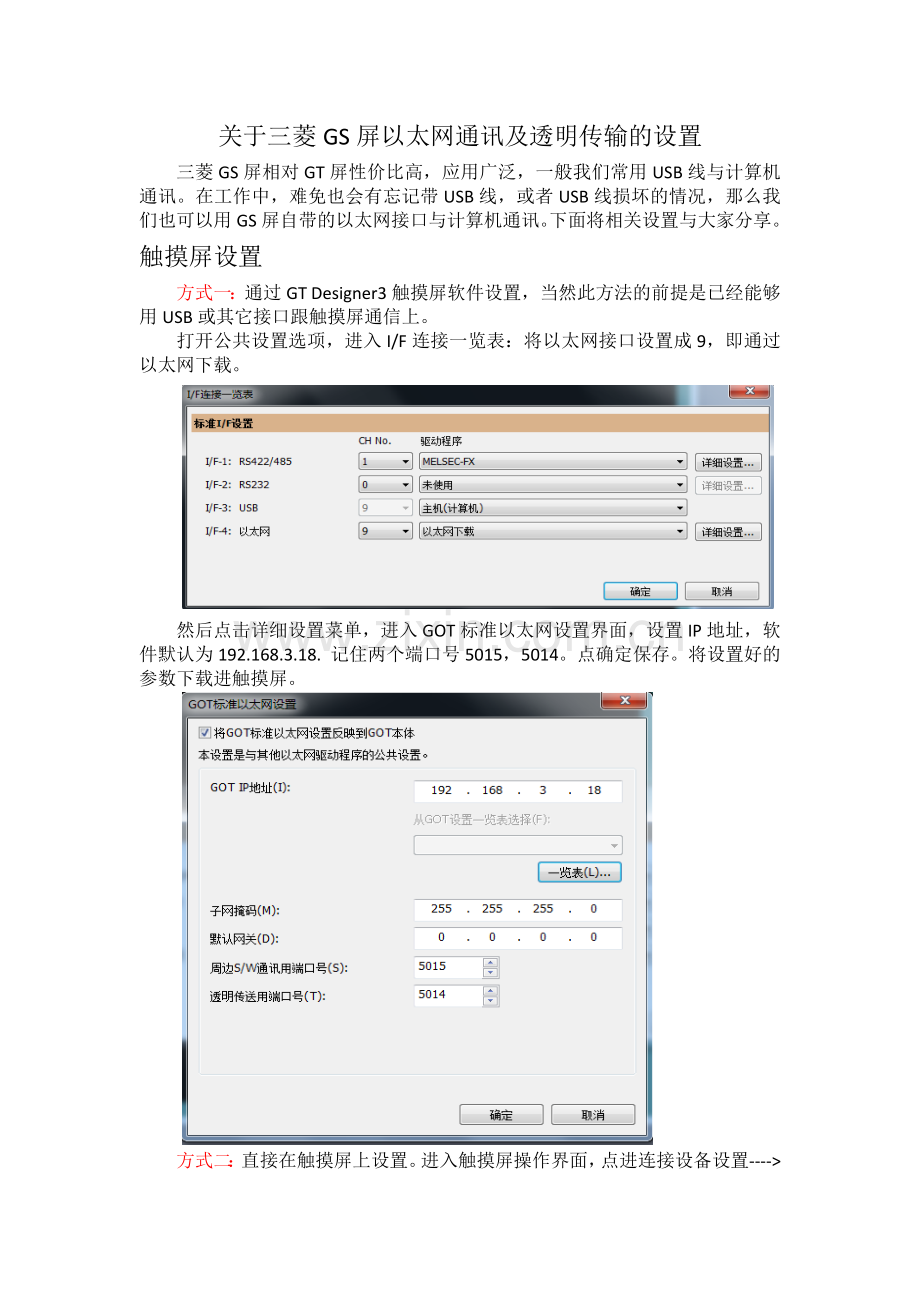

关于三菱GS屏以太网通讯及透明传输的设置
三菱GS屏相对GT屏性价比高，应用广泛，一般我们常用USB线与计算机通讯。在工作中，难免也会有忘记带USB线，或者USB线损坏的情况，那么我们也可以用GS屏自带的以太网接口与计算机通讯。下面将相关设置与大家分享。
触摸屏设置
方式一：通过GT Designer3触摸屏软件设置，当然此方法的前提是已经能够用USB或其它接口跟触摸屏通信上。
打开公共设置选项，进入I/F连接一览表：将以太网接口设置成9，即通过以太网下载。

然后点击详细设置菜单，进入GOT标准以太网设置界面，设置IP地址，软件默认为192.168.3.18. 记住两个端口号5015，5014。点确定保存。将设置好的参数下载进触摸屏。

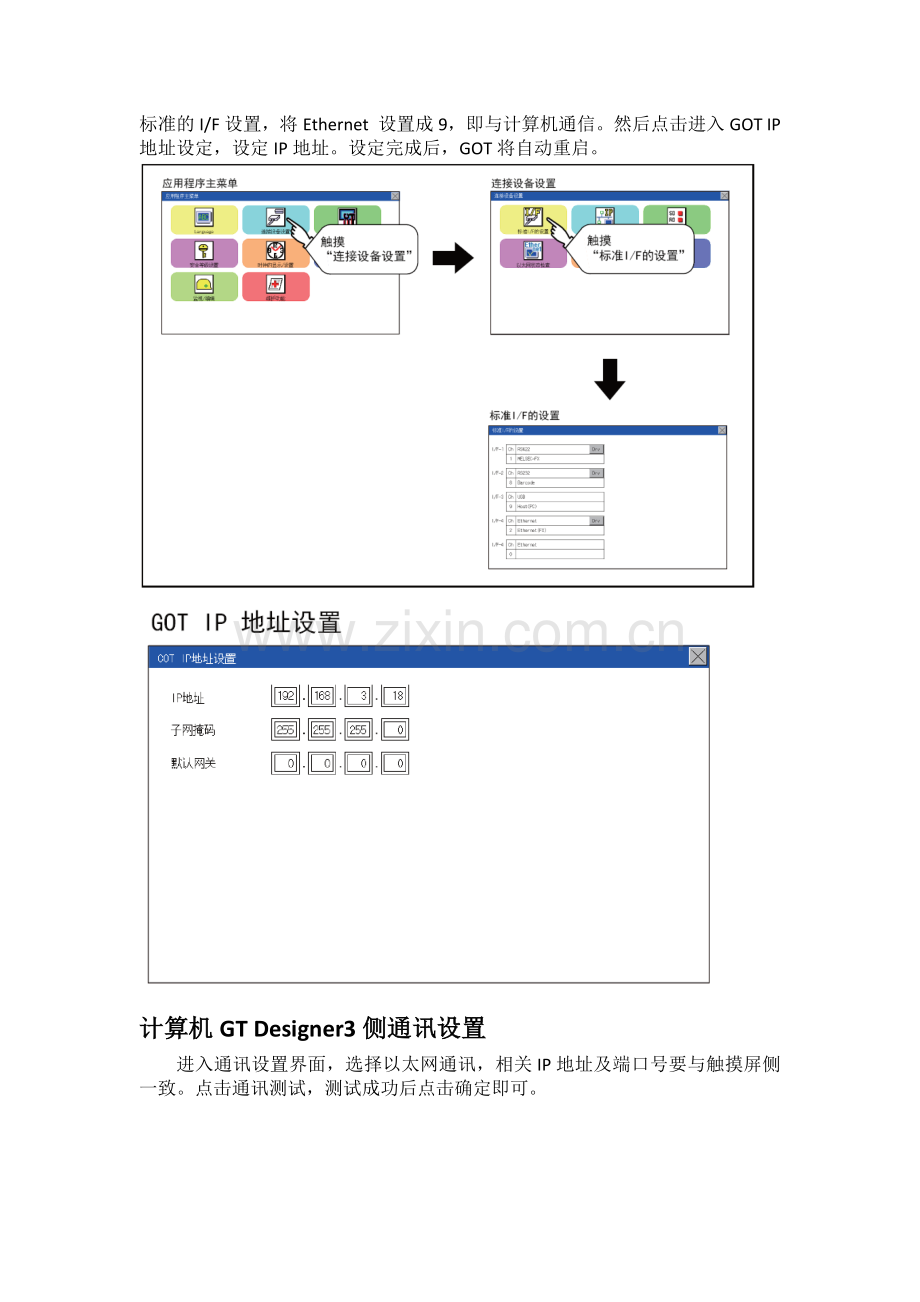

方式二：直接在触摸屏上设置。进入触摸屏操作界面，点进连接设备设置---->标准的I/F设置，将Ethernet 设置成9，即与计算机通信。然后点击进入GOT IP地址设定，设定IP地址。设定完成后，GOT将自动重启。

计算机GT Designer3侧通讯设置
进入通讯设置界面，选择以太网通讯，相关IP地址及端口号要与触摸屏侧一致。点击通讯测试，测试成功后点击确定即可。

以太网透明传输功能
进入GX WORKS2 通讯设置界面，如下图设置

双击GOT图标，进入详细设置界面，如下图设置IP地址及端口号。

确定后点击通讯测试，测试成功后点确定保存。
. . . .
