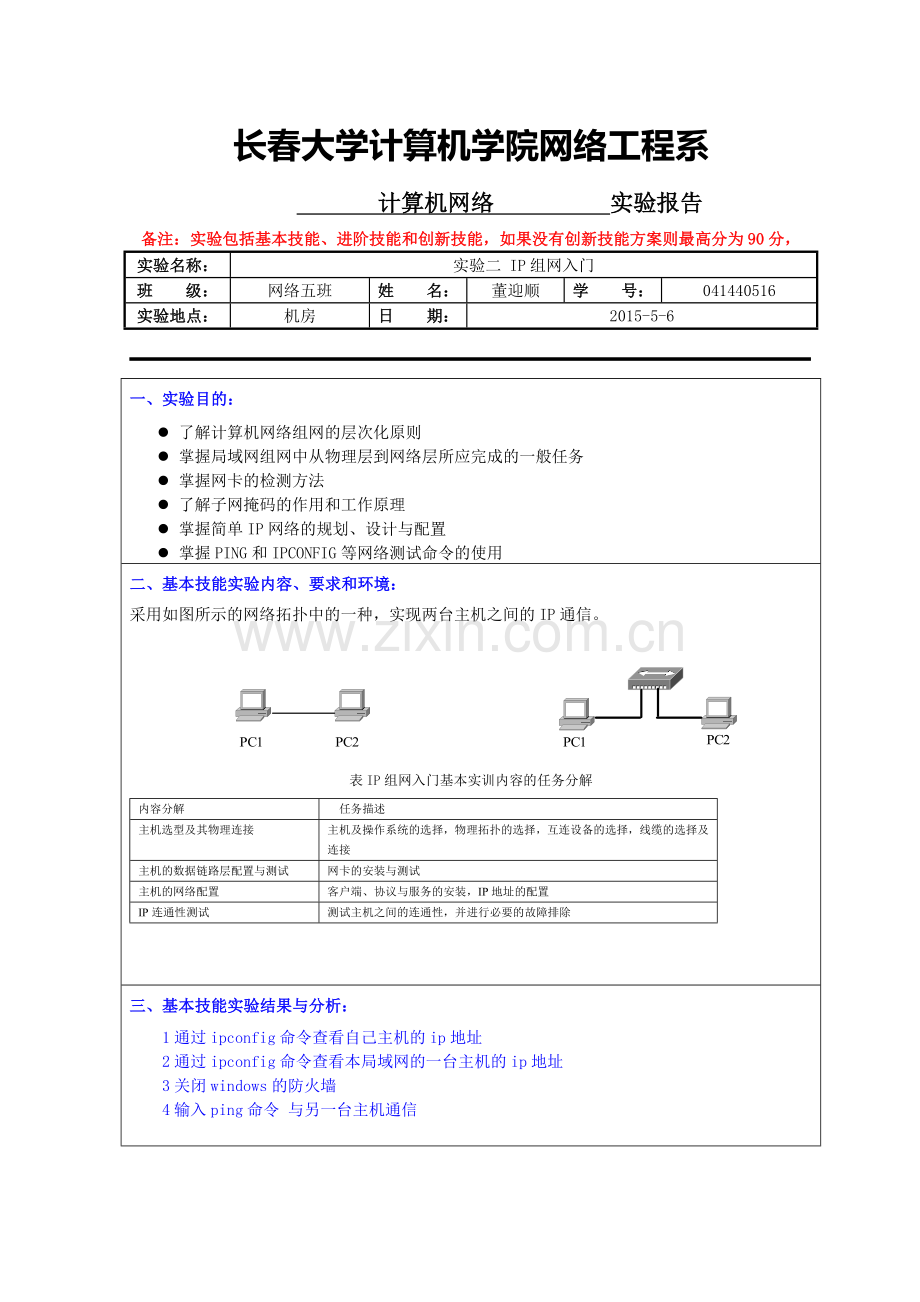

IP组网入门.doc

长春大学计算机学院网络工程系
计算机网络 实验报告
备注：实验包括基本技能、进阶技能和创新技能，如果没有创新技能方案则最高分为90分，
实验名称：
实验二 IP组网入门
班 级：
网络五班
姓 名：
董迎顺
学 号：
041440516
实验地点：
机房
日 期：
2015-5-6

一、实验目的：
l 了解计算机网络组网的层次化原则
l 掌握局域网组网中从物理层到网络层所应完成的一般任务
l 掌握网卡的检测方法
l 了解子网掩码的作用和工作原理
l 掌握简单IP网络的规划、设计与配置
l 掌握PING和IPCONFIG等网络测试命令的使用
二、基本技能实验内容、要求和环境：
采用如图所示的网络拓扑中的一种，实现两台主机之间的IP通信。

表IP组网入门基本实训内容的任务分解
内容分解
　任务描述
主机选型及其物理连接
主机及操作系统的选择，物理拓扑的选择，互连设备的选择，线缆的选择及连接
主机的数据链路层配置与测试
网卡的安装与测试
主机的网络配置
客户端、协议与服务的安装，IP地址的配置
IP连通性测试
测试主机之间的连通性，并进行必要的故障排除

三、基本技能实验结果与分析：

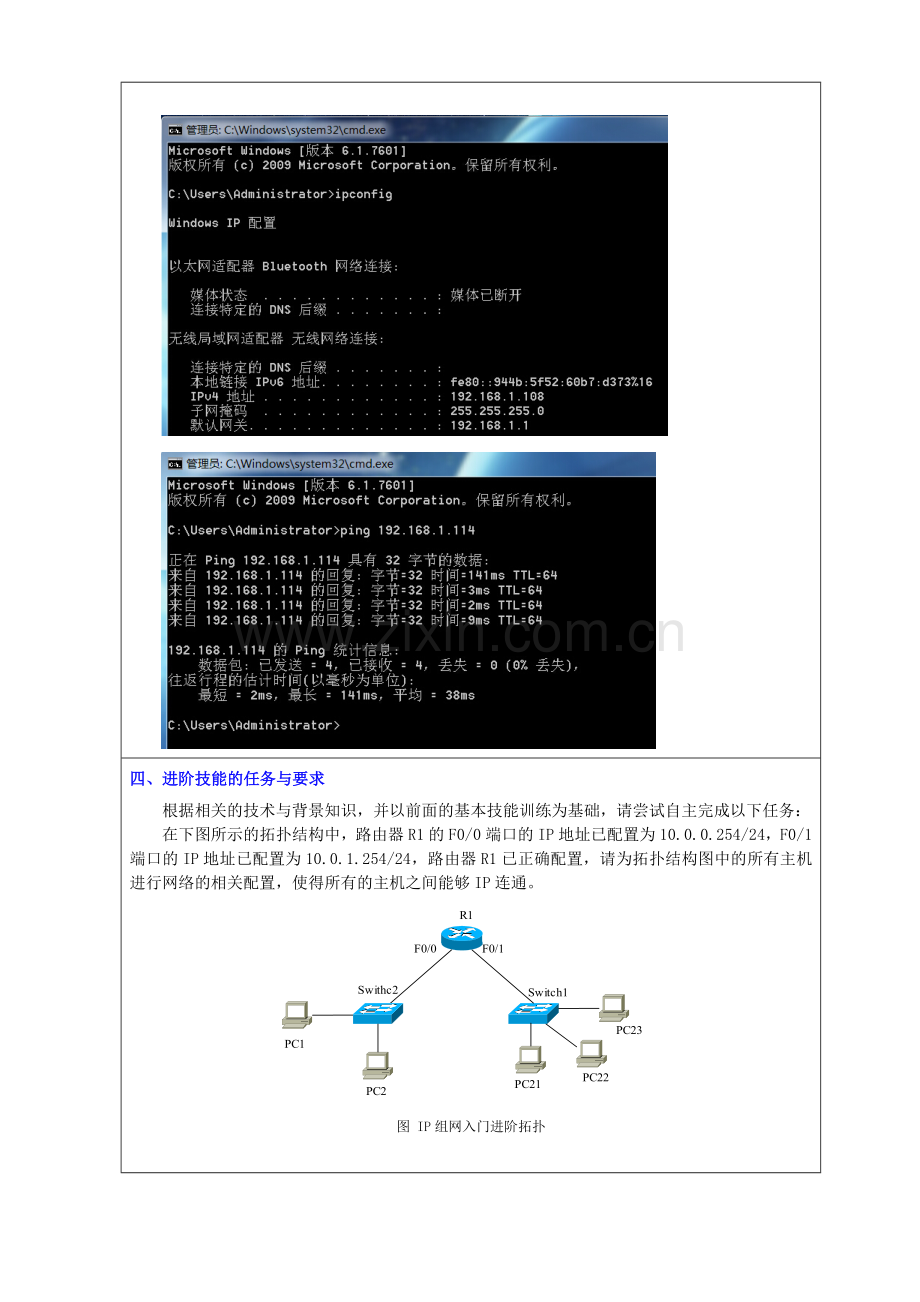

1通过ipconfig命令查看自己主机的ip地址
2通过ipconfig命令查看本局域网的一台主机的ip地址
3关闭windows的防火墙
4输入ping命令 与另一台主机通信

四、进阶技能的任务与要求
根据相关的技术与背景知识，并以前面的基本技能训练为基础，请尝试自主完成以下任务：
在下图所示的拓扑结构中，路由器R1的F0/0端口的IP地址已配置为10.0.0.254/24，F0/1端口的IP地址已配置为10.0.1.254/24，路由器R1已正确配置，请为拓扑结构图中的所有主机进行网络的相关配置，使得所有的主机之间能够IP连通。

图 IP组网入门进阶拓扑

五、进阶技能的规划设计与步骤
1.将R1配置好，F0/0口的IP地址为10.0.0.254/24，F0/1口的IP地址为10.0.1.254。
2.将PC1和PC2的IP地址配置为10.0.0.0段的IP地址，网关配置为10.0.0.254。
3.将PC21.22.23的IP地址配置为10.0.1.0段的IP地址，网关配置为10.0.1.254.
六、进阶技能实验结果与分析
七：思考题：
1．默认网关是否为IP设置中的必选项，什么时候可以不设置该参数。对于下图中的市场部主机而言，若要设置默认网关，应该如何设置？

2．查看主机IP配置信息的方法之一是打开“本地连接”属性窗口，选择“Internet协议（TCP/IP）”，然后单击“属性”按钮，在弹出的“TCP/IP属性”窗口中查看。请问这种方法所给出的结果是否一定是主机的真实配置信息？用什么方法查看更加可信？

答: 这种方法所给出的结果不一定是主机的真实配置信息.用dos命令 输入ipconfig查看IP配置信息更加可信.

3．在进行主机IP连通性测试时，源主机先后收到了以下两个不同的回答信息：
1） destination unreachable（主机不可达）
2） request timeout (请求超时)的提示。
请问这种提示所包含的关于网络连通性的信息有何不同？问题的可能原因分别在哪里？

答: 1 “Destination Unreachable”信息说明对方主机不存在或者没有跟对方建立连接。
2 线路设置有问题，无法连接，连接超时。线路上有硬件防火墙，禁止了其他机器的ping

4．在对进阶拓扑结构中各主机进行主机IP连通性测试时，网络管理员发现自己的计算机（PC21）PING主机PC23时不通，但可以PING通其它的主机，请问故障区域可能在哪里？可能原因有哪些？请以网络分层模型为指导进行相应的分析

答：故障区域可能在PC23 可能PC23设置的动态ip或者没有跟对方建立连接

八、教师评语：

实验成绩： 教师：（签名要全称） 年 月 日

注：1。此模板为专业实验报告的基本要求，若有特殊要求的实验，可在此模板基础上增加，但不可减少。
２．实验报告必须在学生提交报告后一星期内批改。
另附创新技能方案及结果分析
说明：
① 上下页边距改成2厘米，左边距为2.0厘米，右边距为1.5厘米。
② 表格位置为居中
创新活动
某企业需建立一个企业的内部IP网，其网络拓扑结构如图1.23所示，网络中心设置在2号楼，1号楼与2号楼的距离为200米，3号楼与2号楼的距离为600米。其中，1号楼有128台主机，2号楼有300台主机，3号楼有50台主机，有人为该企业网络提供了如下的IP地址规划方案：
1) 为1号楼的128台主机提供一个C类地址
2) 为2号楼的300台主机提供一个B类地址
3) 为3号楼的50台主机提供另一个C类地址
请你完成以下工作：
1) 根据该规划给出有关主机与接口的IP地址配置方案；
2) 分析该地址规划方案的合理性；
3) 针对该方案存在的问题，提出一个更加高效的IP规划

图1.23　IP组网入门创新拓扑结构
