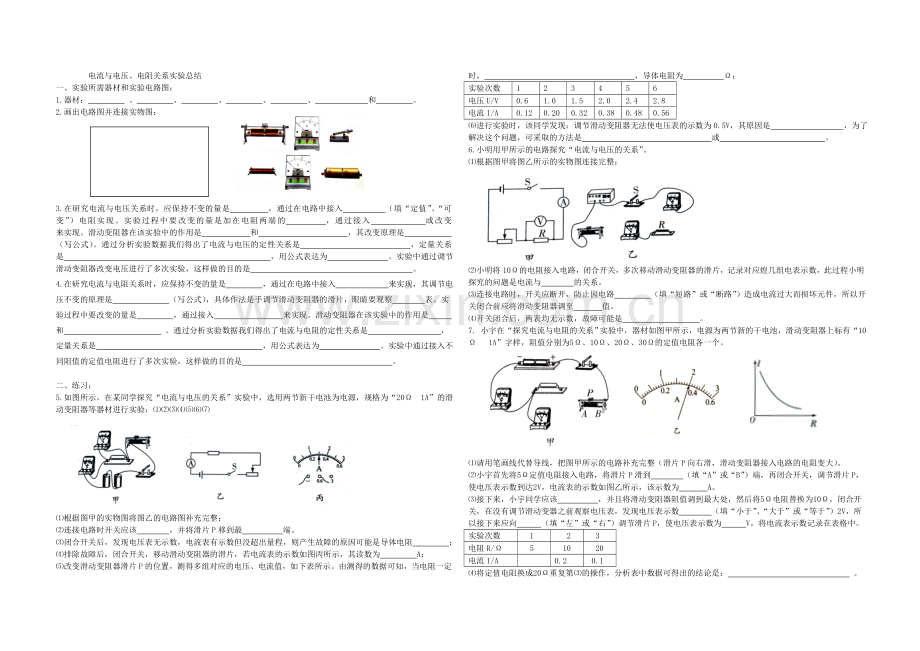

电流与电压、电阻关系实验总结
一、实验所需器材和实验电路图：
1.器材： 、 、 、 、 、 和 。
2.画出电路图并连接实物图：

3.在研究电流与电压关系时，应保持不变的量是 ，通过在电路中接入 （填“定值”、“可变”）电阻实现。实验过程中要改变的量是加在电阻两端的 ，通过接入 或改变 来实现。滑动变阻器在该实验中的作用是 和 ，其改变原理是
（写公式）。通过分析实验数据我们得出了电流与电压的定性关系是 ，定量关系是 ，用公式表达为 。实验中通过调节滑动变阻器改变电压进行了多次实验，这样做的目的是 。
4.在研究电流与电阻关系时， 应保持不变的量是 ，通过在电路中接入 来实现，其调节电压不变的原理是 （写公式），具体作法是手调节滑动变阻器的滑片，眼睛要观察 表。实验过程中要改变的量是 ，通过接入 来实现。滑动变阻器在该实验中的作用是 和 。通过分析实验数据我们得出了电流与电阻的定性关系是 ，定量关系是 ，用公式表达为 。实验中通过接入不同阻值的定值电阻进行了多次实验，这样做的目的是 。

二、练习：
5.如图所示，在某同学探究“电流与电压的关系”实验中，选用两节新干电池为电源，规格为“20Ω 1A”的滑动变阻器等器材进行实验：⑴⑵⑶⑷⑸⑹⑺

⑴根据图甲的实物图将图乙的电路图补充完整；
⑵连接电路时开关应该 ，并将滑片P移到最 端。
⑶闭合开关后，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻 ；
⑷排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表的示数如图丙所示，其读数为 A；
⑸改变滑动变阻器滑片P的位置，测得多组对应的电压、电流值，如下表所示。由测得的数据可知，当电阻一定时， ，导体电阻为 Ω；
实验次数
1
2
3
4
5
6
电压U/V
0.6
1.0
1.5
2.0
2.4
2.8
电流I/A
0.12
0.20
0.32
0.38
0.48
0.56
⑹进行实验时，该同学发现：调节滑动变阻器无法使电压表的示数为0.5V，其原因是 ，为了解决这个问题，可采取的方法是 或 。
6.小明用甲所示的电路探究“电流与电压的关系”。
⑴根据图甲将图乙所示的实物图连接完整；

⑵小明将10Ω的电阻接入电路，闭合开关，多次移动滑动变阻器的滑片，记录对应煌几组电表示数，此过程小明探究的问题是电流与 的关系。
⑶连接电路时，开关应断开，防止因电路 （填“短路”或“断路”）造成电流过大而损坏元件，所以开关闭合前应将滑动变阻器调至 值。
⑷开关闭合后，两表均无示数，故障可能是 。
7. 小宇在“探究电流与电阻的关系”实验中，器材如图甲所示，电源为两节新的干电池，滑动变阻器上标有“10Ω 1A”字样，阻值分别为5Ω、10Ω、20Ω、30Ω的定值电阻各一个。

⑴请用笔画线代替导线，把图甲所示的电路补充完整（滑片P向右滑，滑动变阻器接入电路的电阻变大）。
⑵小宇首先将5Ω定值电阻接入电路，将滑片P滑到 （填“A”或“B”）端，再闭合开关，调节滑片P，使电压表示数到达2V，电流表的示数如图乙所示，该示数为 A。
⑶接下来，小宇同学应该 ，并且将滑动变阻器阻值调到最大处，然后将5Ω电阻替换为10Ω，闭合开关，在没有调节滑动变器之前观察电压表，发现电压表示数 （填“小于”、“大于”或“等于”）2V，所以接下来应向 （填“左”或“右”）调节滑片P，使电压表示数为 V，将电流表示数记录在表格中。
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A

0.2
0.1

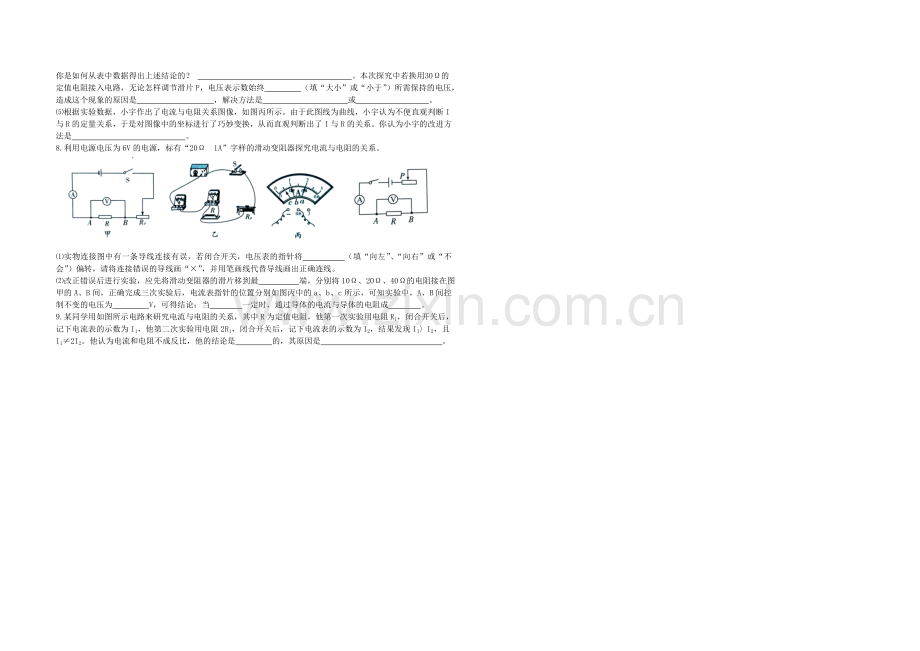

⑷将定值电阻换成20Ω重复第⑶的操作，分析表中数据可得出的结论是： 。你是如何从表中数据得出上述结论的？ 。本次探究中若换用30Ω的定值电阻接入电路，无论怎样调节滑片P，电压表示数始终 （填“大小”或“小于”）所需保持的电压，造成这个现象的原因是 ，解决方法是 或 。
⑸根据实验数据，小宇作出了电流与电阻关系图像，如图丙所示。由于此图线为曲线，小宇认为不便直观判断I与R的定量关系，于是对图像中的坐标进行了巧妙变换，从而直观判断出了I与R的关系。你认为小宇的改进方法是 。
8.利用电源电压为6V的电源，标有“20Ω 1A”字样的滑动变阻器探究电流与电阻的关系。

⑴实物连接图中有一条导线连接有误，若闭合开关，电压表的指针将 （填“向左”、“向右”或“不会”）偏转，请将连接错误的导线画“×”，并用笔画线代替导线画出正确连线。
⑵改正错误后进行实验，应先将滑动变阻器的滑片移到最 端，分别将10Ω、20Ω、40Ω的电阻接在图甲的A、B间，正确完成三次实验后，电流表指针的位置分别如图丙中的a、b、c所示，可知实验中，A、B间控制不变的电压为 V，可得结论：当 一定时，通过导体的电流与导体的电阻成 。
9.某同学用如图所示电路来研究电流与电阻的关系，其中R为定值电阻，他第一次实验用电阻R1，闭合开关后，记下电流表的示数为I1，他第二次实验用电阻2R1，闭合开关后，记下电流表的示数为I2，结果发现I1〉I2，且I1≠2I2。他认为电流和电阻不成反比，他的结论是 的，其原因是 。
