二阶有源低通滤波器.doc

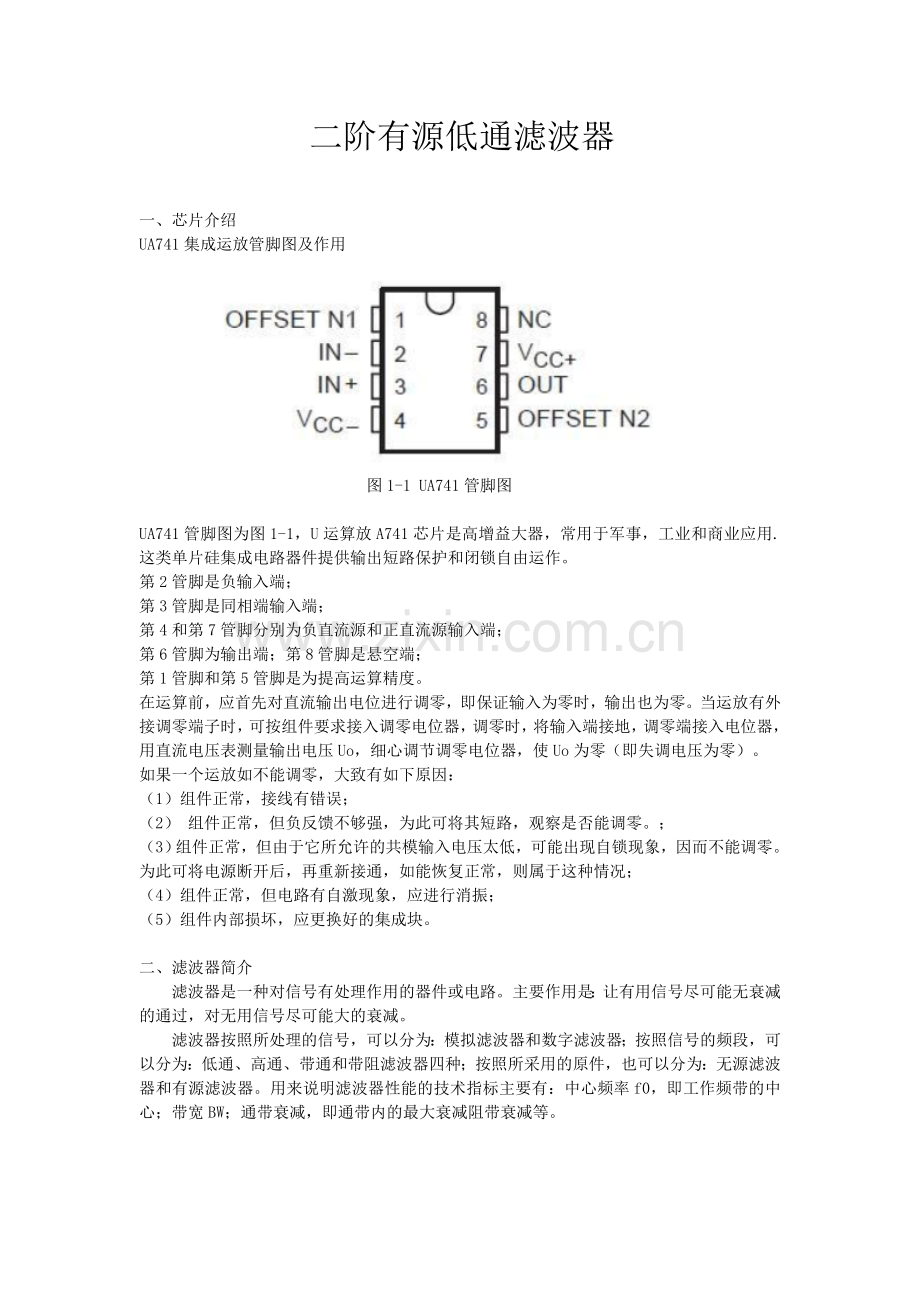

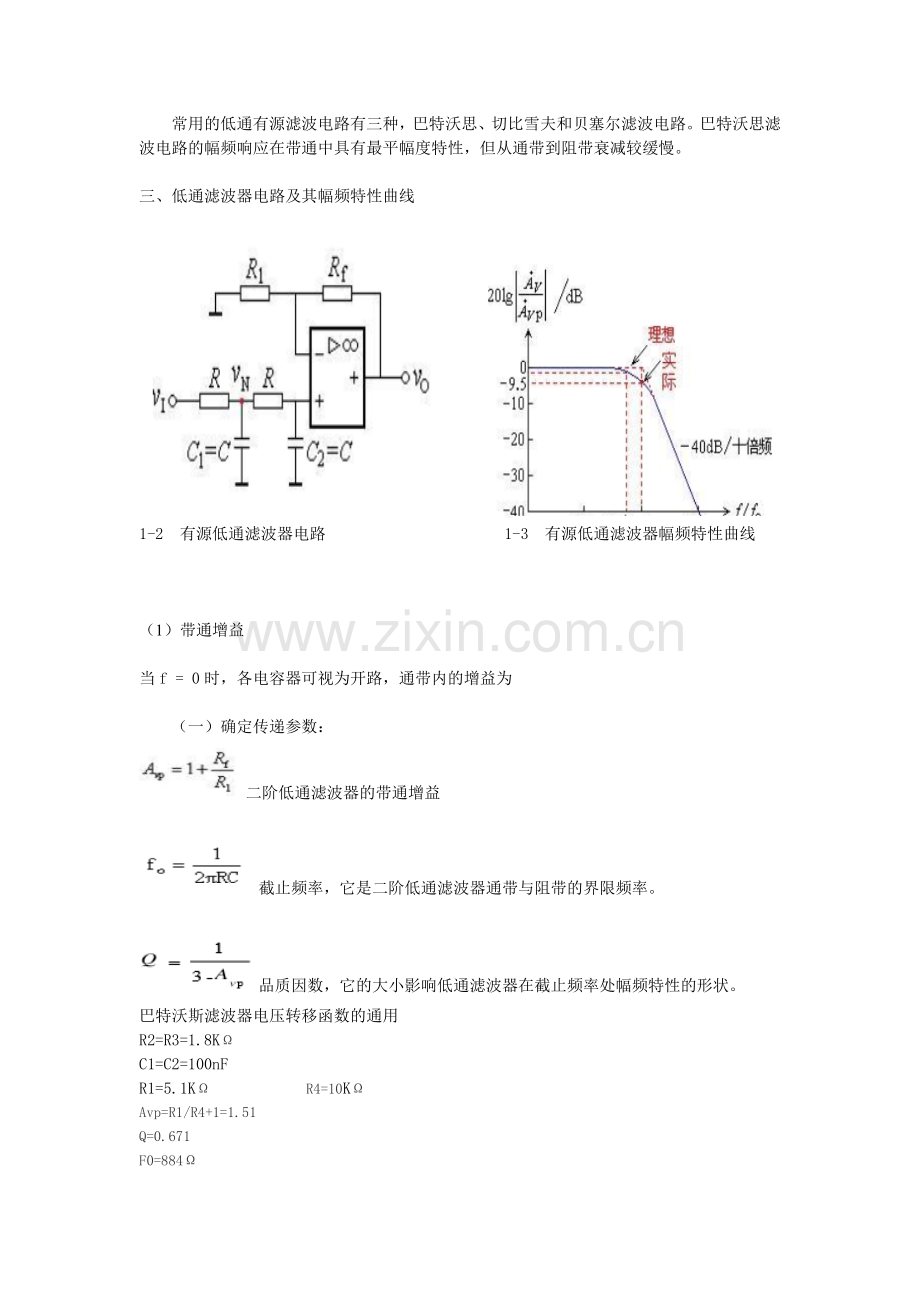

二阶有源低通滤波器一、芯片介绍 UA741集成运放管脚图及作用 图1-1 UA741管脚图 UA741管脚图为图1-1，U运算放A741芯片是高增益大器，常用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。 第2管脚是负输入端；第3管脚是同相端输入端； 第4和第7管脚分别为负直流源和正直流源输入端； 第6管脚为输出端；第8管脚是悬空端； 第1管脚和第5管脚是为提高运算精度。 在运算前，应首先对直流输出电位进行调零，即保证输入为零时，输出也为零。当运放有外接调零端子时，可按组件要求接入调零电位器，调零时，将输入端接地，调零端接入电位器，用直流电压表测量输出电压Uo，细心调节调零电位器，使Uo为零（即失调电压为零）。 如果一个运放如不能调零，大致有如下原因： （1）组件正常，接线有错误； （2） 组件正常，但负反馈不够强，为此可将其短路，观察是否能调零。；（3）组件正常，但由于它所允许的共模输入电压太低，可能出现自锁现象，因而不能调零。 为此可将电源断开后，再重新接通，如能恢复正常，则属于这种情况；（4）组件正常，但电路有自激现象，应进行消振；（5）组件内部损坏，应更换好的集成块。 二、滤波器简介滤波器是一种对信号有处理作用的器件或电路。主要作用是：让有用信号尽可能无衰减的通过，对无用信号尽可能大的衰减。滤波器按照所处理的信号，可以分为：模拟滤波器和数字滤波器；按照信号的频段，可以分为：低通、高通、带通和带阻滤波器四种；按照所采用的原件，也可以分为：无源滤波器和有源滤波器。用来说明滤波器性能的技术指标主要有：中心频率f0，即工作频带的中心；带宽BW；通带衰减，即通带内的最大衰减阻带衰减等。 常用的低通有源滤波电路有三种，巴特沃思、切比雪夫和贝塞尔滤波电路。巴特沃思滤波电路的幅频响应在带通中具有最平幅度特性，但从通带到阻带衰减较缓慢。三、 低通滤波器电路及其幅频特性曲线 1-2 有源低通滤波器电路 1-3 有源低通滤波器幅频特性曲线（1） 带通增益 当f = 0时，各电容器可视为开路，通带内的增益为 （一） 确定传递参数：二阶低通滤波器的带通增益截止频率，它是二阶低通滤波器通带与阻带的界限频率。品质因数，它的大小影响低通滤波器在截止频率处幅频特性的形状。 巴特沃斯滤波器电压转移函数的通用 R2=R3=1.8KC1=C2=100nFR1=5.1K R4=10KAvp=R1/R4+1=1.51Q=0.671F0=884 四、 仿真电路及结果 五、 焊接电路及数据记录当Ui=200HZ时，有增益当Ui=1kHZ时，波形衰减当Ui=840HZ时，波形不变 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
