管道结构性缺陷级划分及样图.doc

管道结构性缺陷样图（1）
缺陷名称：破裂
缺陷代码：PL
缺陷类型：结构性
定义：管道的外部压力超过自身的承受力致使管子发生破裂，其形式有纵向、环向和复合三种

定义

样图

裂痕：当下列一个或多个情况存在时：
1）在管壁上可见细裂痕；
2）在管壁上由细裂缝处冒出少量
沉积物；
3）轻度剥落

裂口：破裂处已形成明显间隙，但管道的形状未受影响且破裂无脱落

破碎：管壁破裂或脱落处所剩碎片的环向覆盖范围小于弧长60 º

坍塌：当下列一个或多个情况存在时：
1）管道材料裂痕、裂口或破碎处边缘环向覆盖范围大于弧长60º；
2）管壁材料发生脱落的环向范围大于弧长60º；
3）变形大于管道直径的25％

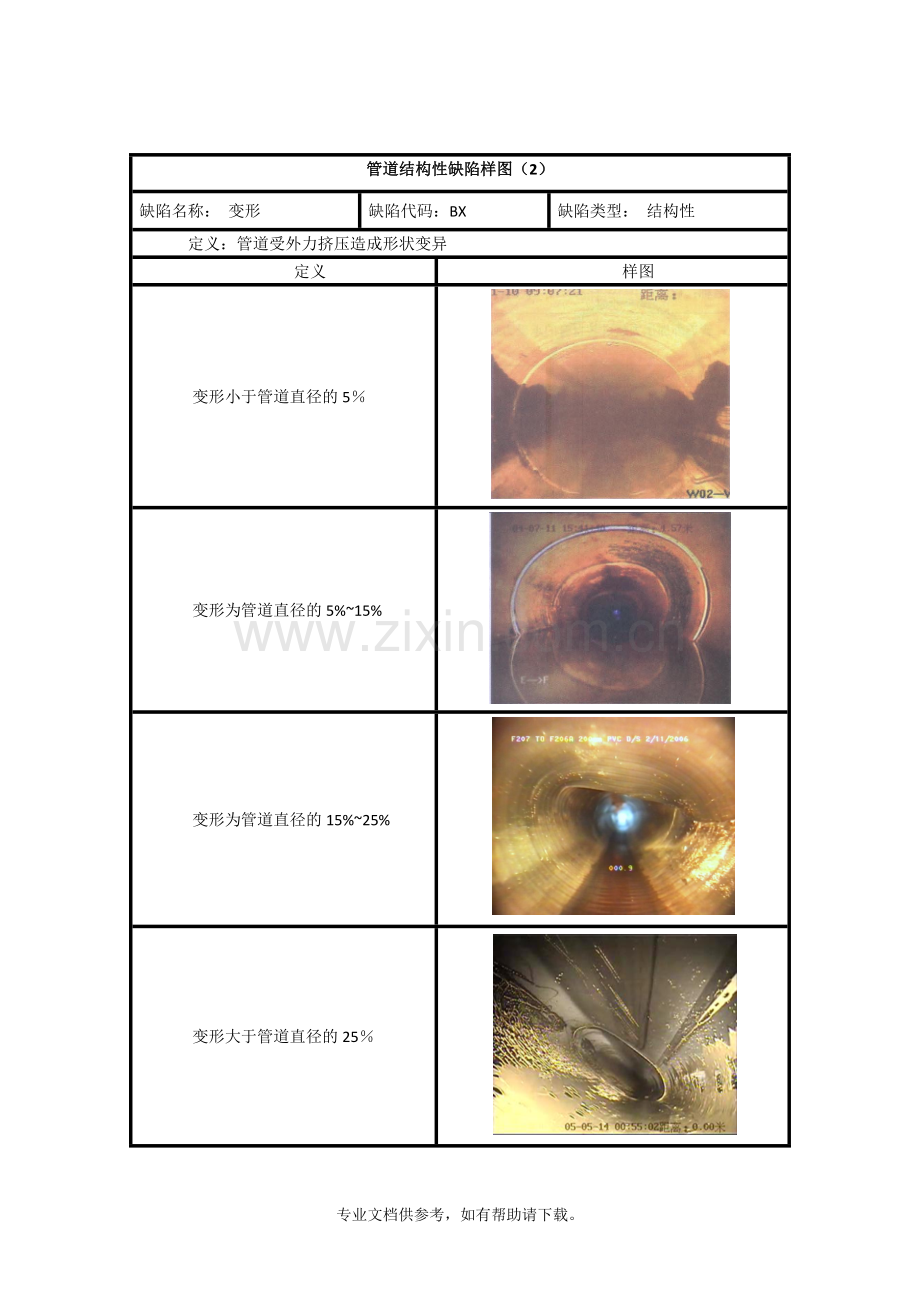

管道结构性缺陷样图（2）
缺陷名称： 变形
缺陷代码：BX
缺陷类型： 结构性
定义：管道受外力挤压造成形状变异

定义

样图

变形小于管道直径的5％

变形为管道直径的5%~15%

变形为管道直径的15%~25%

变形大于管道直径的25％

管道结构性缺陷样图（3）
缺陷名称： 腐蚀
缺陷代码：FS
缺陷类型： 结构性
定义：管道内壁受侵蚀而流失或剥落，出现麻面或露出钢筋

定义

样图

轻度腐蚀：表面轻微剥落，管壁出现凹凸面

中度腐蚀：表面剥落显露粗骨料或钢筋

重度腐蚀：粗骨料或钢筋完全显露

管道结构性缺陷样图（4）
缺陷名称： 错口
缺陷代码：CK
缺陷类型： 结构性
定义：同一接口的两个管口产生横向偏离，未处于管道的正确位置。临近的管道看似“半月形”

定义

样图

轻度错口：相接的两个管口偏差小于管壁厚度的1/2

中度错口：相接的两个管口偏差为管壁厚度的1/2~1之间

重度错口：相接的两个管口偏差为管壁厚度的1~2倍之间

严重错口：相接的两个管口偏差为管壁厚度的2倍以上

管道结构性缺陷样图（5）
缺陷名称：起伏
缺陷代码：QF
缺陷类型： 结构性
定义：接口位置偏移，管道竖向位置发生变化，在低处形成洼水

定义

样图

起伏高/管径≤20%

20%<起伏高/管径≤35%

35%<起伏高/管径≤50%

45%d

起伏高/管径>50%

管道结构性缺陷样图（6）
缺陷名称： 脱节
缺陷代码：TJ
缺陷类型： 结构性
定义：两根管道的端部未充分接合或接口脱离。临近的管道看似“全月形”

定义

样图

轻度脱节：管道端部已有少量泥土挤入

中度脱节：脱节距离为2cm

重度脱节：脱节距离2 cm ~5cm

严重脱节：脱节距离为5cm以上
