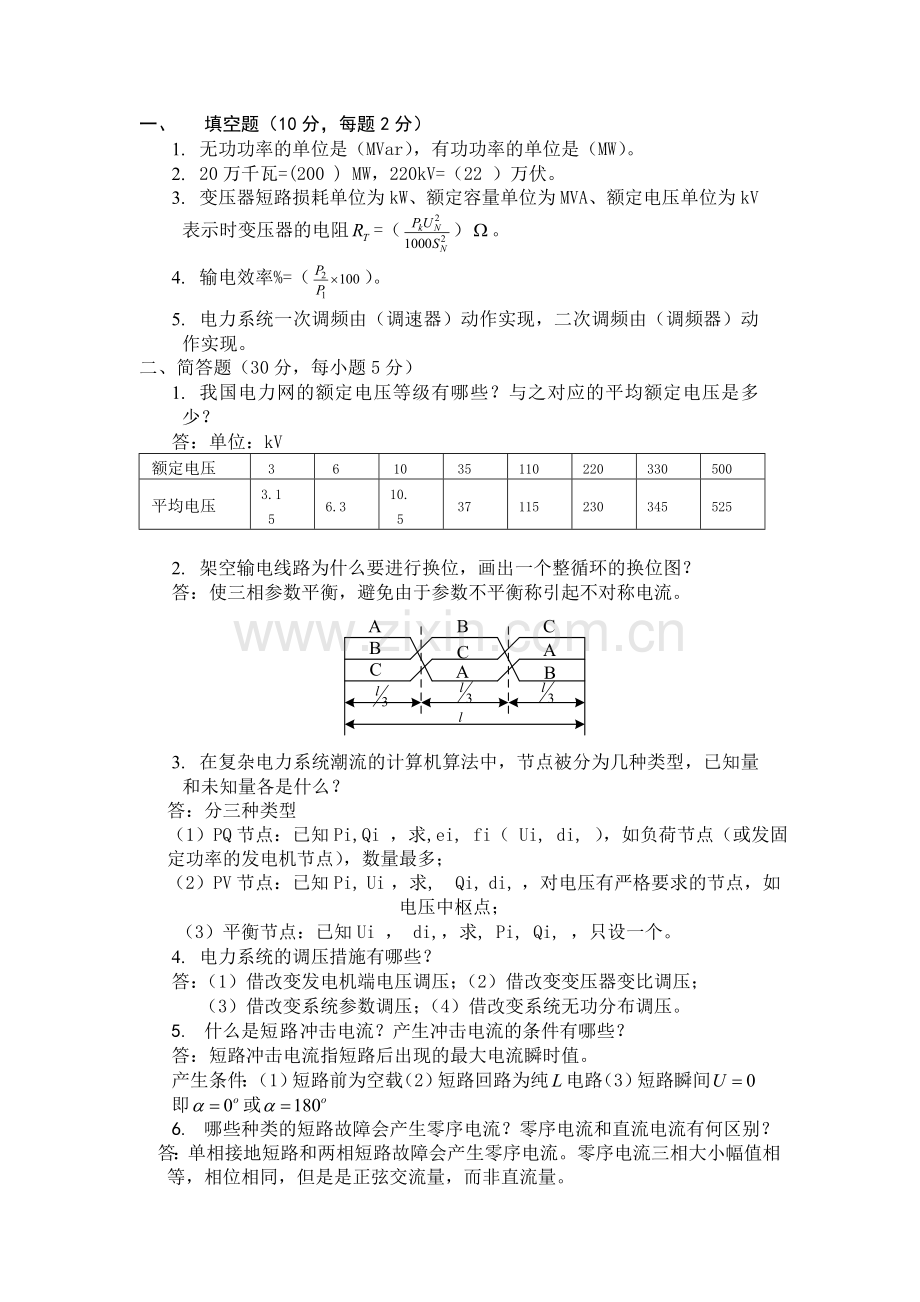

一、 填空题（10分，每题2分）
1. 无功功率的单位是（MVar），有功功率的单位是（MW）。
2. 20万千瓦=(200 ) MW，220kV=（22 ）万伏。
3. 变压器短路损耗单位为kW、额定容量单位为MVA、额定电压单位为kV表示时变压器的电阻=（）。
4. 输电效率%=（）。
5. 电力系统一次调频由（调速器）动作实现，二次调频由（调频器）动作实现。
二、简答题（30分，每小题5分）
1. 我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？
答：单位：kV
额定电压
3
6
10
35
110
220
330
500
平均电压
3.15
6.3
10.5
37
115
230
345
525

2. 架空输电线路为什么要进行换位，画出一个整循环的换位图？
答：使三相参数平衡，避免由于参数不平衡称引起不对称电流。

3. 在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知量和未知量各是什么？
答：分三种类型
（1）PQ节点：已知Pi,Qi ，求,ei, fi（ Ui, di, ），如负荷节点（或发固定功率的发电机节点），数量最多；
（2）PV节点：已知Pi, Ui ，求, Qi, di, ，对电压有严格要求的节点，如电压中枢点；
（3）平衡节点：已知Ui ， di,，求, Pi, Qi, ，只设一个。
4. 电力系统的调压措施有哪些？
答：（1）借改变发电机端电压调压；（2）借改变变压器变比调压；
（3）借改变系统参数调压；（4）借改变系统无功分布调压。
5. 什么是短路冲击电流？产生冲击电流的条件有哪些？
答：短路冲击电流指短路后出现的最大电流瞬时值。
产生条件：（1）短路前为空载（2）短路回路为纯电路（3）短路瞬间即或
6. 哪些种类的短路故障会产生零序电流？零序电流和直流电流有何区别？
答：单相接地短路和两相短路故障会产生零序电流。零序电流三相大小幅值相等，相位相同，但是是正弦交流量，而非直流量。

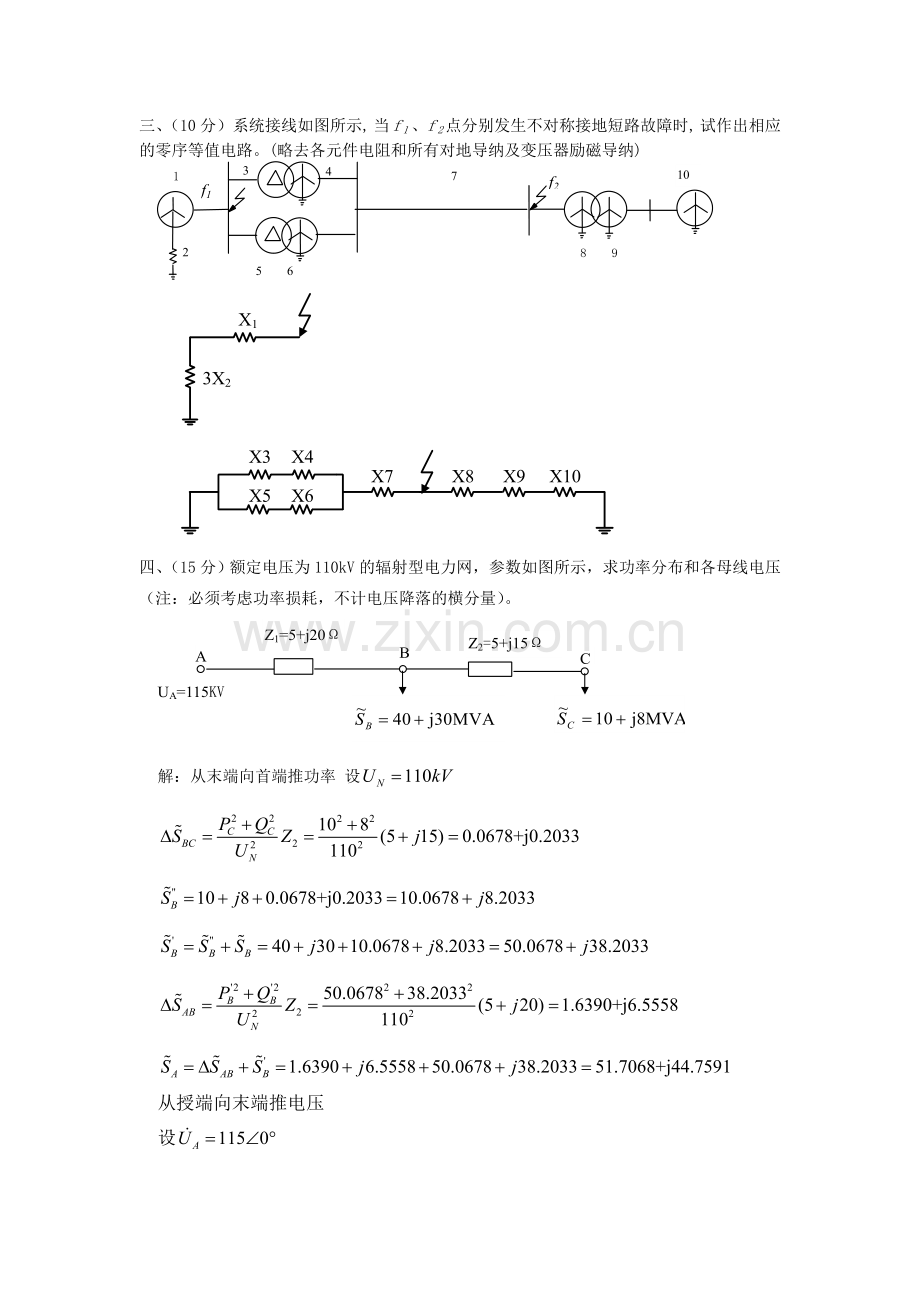

三、（10分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。(略去各元件电阻和所有对地导纳及变压器励磁导纳)

四、（15分）额定电压为110kV的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。

解：从末端向首端推功率 设

从授端向末端推电压
设

所以

五、（10分）系统等值网络如下图示，各元件的标幺参数标于图中。求该系统的节点导纳矩阵。
Z12=j0.4 Z23=j0.5 Z34=j0.2
Z24=j0.4 Y20=j0.8 Y40=j0.8

解：（1分），（1分）
（1分），（1分）
（1分）
（1分）
（1分）
（1分）
∴（2分）
六、(10分) 电力系统接线如图所示，元件参数标于图中，当K点发生三相短路时，试计算: （取SB=100MVA，UB=平均额定电压）短路点的短路电流周期分量起始值I〞；

解：，

MVA

有名值为：

七、(15分)如图所示系统，电抗为归算到统一基准值下的标幺值（SB=100MVA，UB=平均额定电压），当K点发生A相接地短路和BC相两相短路时，求短路点的各序电流有名值。

解：解：正序网络：

∴，（1分）

负序网络：

∴（1分）
零序网络：

∴（1分）
(1)当发生A相接地短路时，三序网串联：

（3分）
∴kA（1分）
(2)当发生BC相接地短路时，三序网并联：

（3分）

（1分）
（1分）
kA（1分）
kA（1分）
kA（1分）
