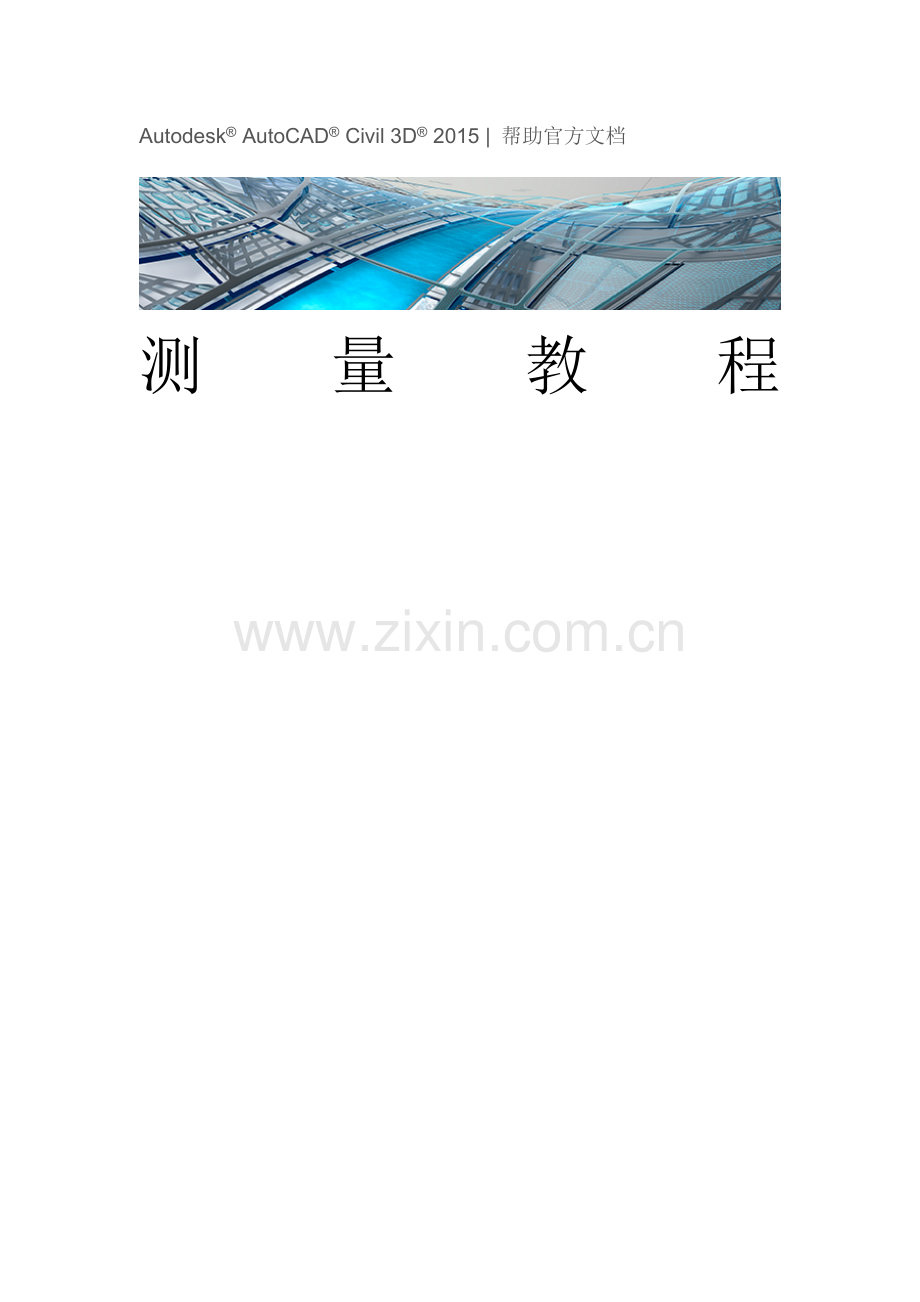

Autodesk® AutoCAD® Civil 3D® 2015 | 帮助官方文档

测量教程

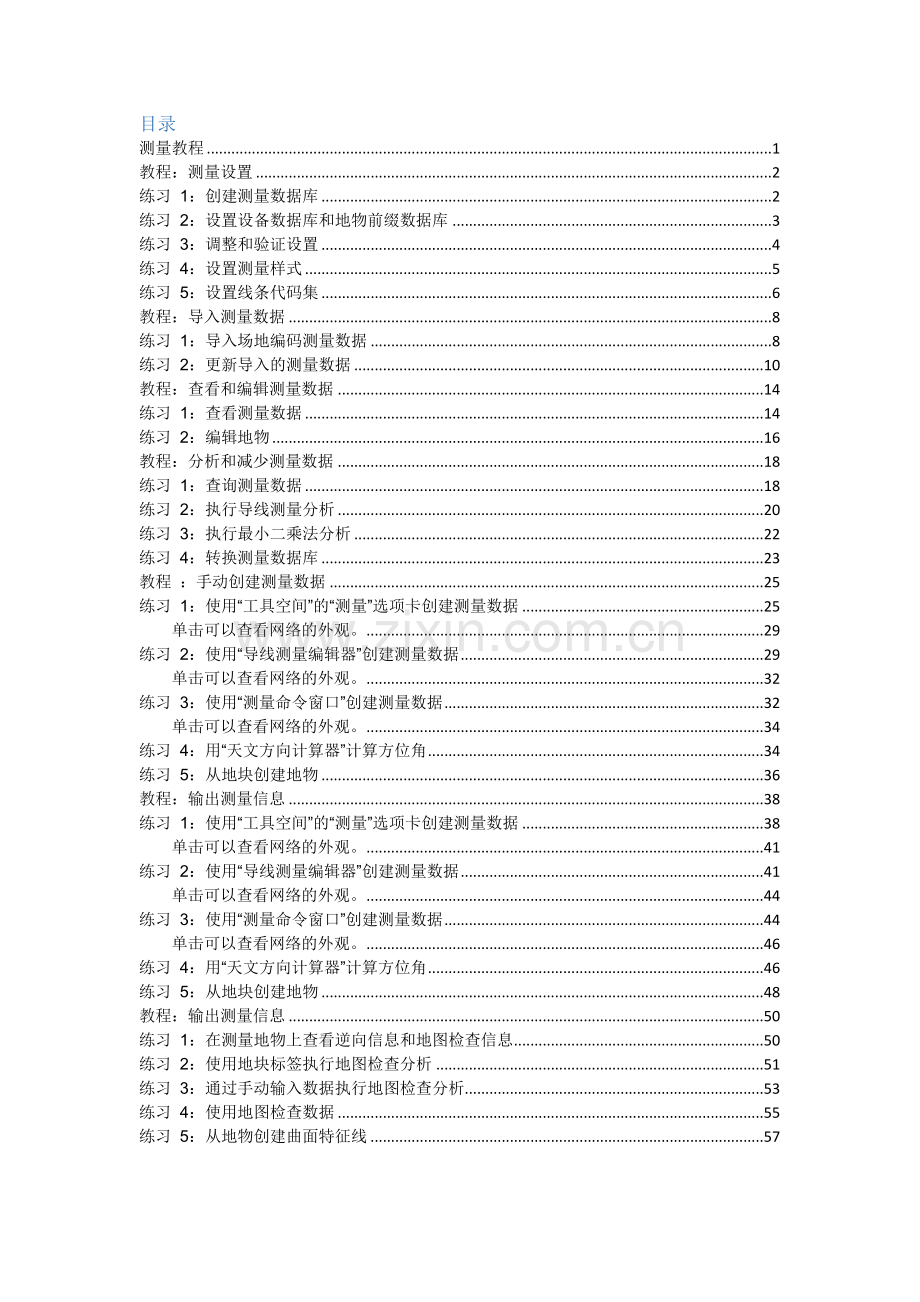

目录
测量教程 1
教程：测量设置 2
练习 1：创建测量数据库 2
练习 2：设置设备数据库和地物前缀数据库 3
练习 3：调整和验证设置 4
练习 4：设置测量样式 5
练习 5：设置线条代码集 6
教程：导入测量数据 8
练习 1：导入场地编码测量数据 8
练习 2：更新导入的测量数据 10
教程：查看和编辑测量数据 14
练习 1：查看测量数据 14
练习 2：编辑地物 16
教程：分析和减少测量数据 18
练习 1：查询测量数据 18
练习 2：执行导线测量分析 20
练习 3：执行最小二乘法分析 22
练习 4：转换测量数据库 23
教程 ：手动创建测量数据 25
练习 1：使用“工具空间”的“测量”选项卡创建测量数据 25
单击可以查看网络的外观。 29
练习 2：使用“导线测量编辑器”创建测量数据 29
单击可以查看网络的外观。 32
练习 3：使用“测量命令窗口”创建测量数据 32
单击可以查看网络的外观。 34
练习 4：用“天文方向计算器”计算方位角 34
练习 5：从地块创建地物 36
教程：输出测量信息 38
练习 1：使用“工具空间”的“测量”选项卡创建测量数据 38
单击可以查看网络的外观。 41
练习 2：使用“导线测量编辑器”创建测量数据 41
单击可以查看网络的外观。 44
练习 3：使用“测量命令窗口”创建测量数据 44
单击可以查看网络的外观。 46
练习 4：用“天文方向计算器”计算方位角 46
练习 5：从地块创建地物 48
教程：输出测量信息 50
练习 1：在测量地物上查看逆向信息和地图检查信息 50
练习 2：使用地块标签执行地图检查分析 51
练习 3：通过手动输入数据执行地图检查分析 53
练习 4：使用地图检查数据 55
练习 5：从地物创建曲面特征线 57

测量教程
分享
喜欢 (0)
这些教程将引导您开始使用 AutoCAD Civil 3D 测量功能。
AutoCAD Civil 3D 包含完整的工具集，测量员可以使用该工具集下载和处理测量信息、对网络和导线测量数据执行平差并将这些测量点导入到 AutoCAD Civil 3D 图形中。
易于使用的向导使您能够从各种数据源（包括当前图形中的点、外业手簿、LandXML 和点文件）导入测量数据。当外业工作人员使用预先确定的格式为测量点编码时，线条代码集可用于在导入期间或导入后快速处理线条。
测量功能还提供了用于使用地物和线条来详细描述点的选项。其他选项提供了基于天文观测计算方向的功能。
注：
这些教程中使用的所有图形均位于教程图形文件夹中。如果要保存您在这些教程中创建的作品，请将图形保存到 My Tutorial Data 文件夹中，从而避免覆盖原始图形。
本节内容
· 教程：测量设置
本教程演示了如何在 AutoCAD Civil 3D 中访问测量功能以及定义和管理测量设置。
· 教程：导入测量数据
此教程说明如何将测量数据导入到图形、修改数据并重新处理数据。
· 教程：查看和编辑测量数据
本教程将演示如何查看和修改图形中的测量数据。
· 教程：分析和减少测量数据
本教程演示了如何分析和减少测量数据。
· 教程 ：手动创建测量数据
本教程演示了如何手动创建并添加测量数据。
· 教程：输出测量信息
本教程演示了如何查看地物的信息报告以及如何将地物用作曲面数据的源。

教程：测量设置
分享
喜欢 (0)
本教程演示了如何在 AutoCAD Civil 3D 中访问测量功能以及定义和管理测量设置。
在下面的练习中，您将通过设置测量数据库、设备定义、地物前缀数据库、单个用户设定、测量样式和线条代码集来指定测量项目设定。
本节内容
· 练习 1：创建测量数据库
在本练习中，您将打开“工具空间”的“测量”选项卡，创建本地测量数据库，然后打开图形以显示测量数据。
· 练习 2：设置设备数据库和地物前缀数据库
在此练习中，您将创建新测量设备数据库和地物前缀数据库以及定义。
· 练习 3：调整和验证设置
在本练习中，您将查看和调整若干类型的测量设置。
· 练习 4：设置测量样式
在本练习中，您将查看测量网络样式并创建地物样式。
· 练习 5：设置线条代码集
在本练习中，您将学习如何设置线条代码集以解析测量外业人员输入数据采集器中的场地编码。

练习 1：创建测量数据库
分享
喜欢 (0)
在本练习中，您将打开“工具空间”的“测量”选项卡，创建本地测量数据库，然后打开图形以显示测量数据。
创建测量数据库
1. 打开 Surface-1.dwg（位于教程图形文件夹中）。
2. 单击“常用”选项卡 “选项板”面板 “测量工具空间”。
3. 在“工具空间”的“测量”选项卡上的“测量数据库”上单击鼠标右键。 单击“新建本地测量数据库”。
4. 在“新建本地测量数据库”对话框中，输入数据库名称“测量 1”。 单击“确定”。
新创建的数据库将添加到“测量”选项卡上的“测量数据库”集合。 显示在此集合中的空项目包括“导入事件”、“测量查询”、“网络”、“网络编组”、“地物”、“地物编组”、“测量点”和测量点编组。 这些集合会在添加或创建测量数据时被填充。
要继续此教程，请转至练习 2：设定设备和地物前缀数据库。

练习 2：设置设备数据库和地物前缀数据库
分享
喜欢 (0)
在此练习中，您将创建新测量设备数据库和地物前缀数据库以及定义。
“设备定义”指定与特定测量仪器关联的值，例如与仪器的测量能力关联的标准偏差。
“地物前缀”指定在其上绘制地物的图层、如何统一地物样式以及是否将地物创建为特征线和地块线。创建地物后，它们将根据其名称和前缀名称进行匹配。与特定前缀匹配的所有地物均被指定该前缀的特性。
本练习上接练习 1：设置数据库和图形。
创建设备数据库
注：
此练习使用“Surface-1.dwg”，其中包含您在上个练习中所做的修改。
1. 选择“工具空间”，并在“测量”选项卡上的“设备数据库”集合上单击鼠标右键。然后单击“新建”。
2. 在“新建设备数据库”对话框中，为新设备数据库输入“测量 1”，然后单击“确定”。
创建设备定义
1. 在“测量 1”设备数据库上单击鼠标右键。单击“管理设备数据库”。
2. 在“设备数据库管理器 - 测量 1”对话框的“其他”特性下，为“名称”输入“测量 1”。
注：
“标准偏差”设定将根据测量测量观测值的设备来确定测量观测值的精度。
3. 单击“确定”。
4. 在“工具空间”中的“测量”选项卡上，在“测量 1”设备定义上单击鼠标右键。单击“设为当前项”。
在“工具空间”中，当前设备数据库名称将以粗体文字显示。
创建地物前缀数据库
1. 选择“工具空间”，并在“测量”选项卡上的“地物前缀数据库”集合上单击鼠标右键。然后单击“新建”。
2. 在“新建地物前缀数据库”对话框中，为新地物前缀数据库输入“测量 1”，然后单击“确定”。
创建地物前缀定义
1. 在“工具空间”的“测量”选项卡上，展开“地物前缀数据库”集合。在地物前缀数据库“测量 1”上单击鼠标右键。单击“管理地物前缀数据库”。
2. 在“地物前缀数据库管理器”对话框中，单击 。
3. 指定以下参数：
· 名称：地块
· 地块线：选定
· 场地：测量场地
与地块前缀名称匹配的所有地物的“地块线”设定将设置为“是”。地物插入到图形中时，AutoCAD Civil 3D 将在“测量场地”中的图形中创建地块线。
4. 单击“确定”。
5. 选择“工具空间”，并在“测量”选项卡上的“测量 1”地物前缀数据库上单击鼠标右键。单击“设为当前项”。
要继续此教程，请转至练习 3：调整和验证设定。

练习 3：调整和验证设置
分享
喜欢 (0)
在本练习中，您将查看和调整若干类型的测量设置。
测量用户设定专用于 Windows 用户登录帐户，且仅影响测量要素，而不会影响数据库或图形数据。
测量数据库设置专用于 AutoCAD Civil 3D 测量数据库的测量要素。
本练习上接练习 2：设定设备与地物前缀数据库。
指定用户设定
注：
此练习使用“Surface-1.dwg”，其中包含您在上个练习中所做的修改。
1. 在“工具空间”的“测量”选项卡上单击 。
2. 在“测量用户设定”对话框中，指定以下参数：
· “其他”“使用外部编辑器”： 是
· 网络预览：全部选定
· 设置预览：全部选定
· 地物预览：全部选定
选中这些复选框可以预览“工具空间”“测量”选项卡中的所有测量组件。
3. 单击“确定”。
指定测量数据库设定
1. 在“工具空间”中，在“测量”选项卡上的“测量数据库”集合中，在“测量 1”数据库上单击鼠标右键。单击“编辑测量数据库设定”。
2. 在“测量数据库设定”对话框的“精度”下，指定以下参数：
· 角度：4
· 距离：3
· 高程：3
· 坐标：4
· 纬度和经度：8
这些精度设置独立于“图形设置”精度设置，并影响显示测量数据的用户界面的所有方面。
3. 在“最小二乘法分析默认值”下，指定以下参数：
· 网络平差类型： 三维
· 置信度： 99% 置信度
· 执行故障检测： 是
注：
“误差限差”值将指定测量可接受的错误值。该集合中的值与“单位”集合中指定的测量单位相对应。
4. 单击“确定”。
要继续此教程，请转至练习 4：设定测量样式。

练习 4：设置测量样式
分享
喜欢 (0)
在本练习中，您将查看测量网络样式并创建地物样式。
测量网络和地物样式可控制测量要素在图形中的显示方式。
本练习上接练习 3：调整和验证设定。
查看网络样式设定
注：
此练习使用“Surface-1.dwg”，其中包含您在上个练习中所做的修改。
1. 在“工具空间”的“设定”选项卡上，依次展开“测量”“网络样式”集合。
该集合包含图形中的所有现有网络样式。
2. 在“标准”网络样式上单击鼠标右键，然后单击“编辑”。
3. 在“网络样式”对话框中，单击“组件”选项卡。
请注意，可以为已知控制点、未知控制点、允许误差点和偏心测点设置不同的标记样式。
4. 单击“确定”。
创建地物样式
1. 在“地物样式”集合上单击鼠标右键。然后单击“新建”。
2. 在“地物样式”对话框中的“信息”选项卡上，输入地物样式名称“建筑”。
3. 单击“显示”选项卡。
4. 在“组件显示”表中，更改“地物线”的颜色。若要执行此操作，请在“颜色”列中单击。在“选择颜色”对话框中的“颜色”字段中，输入“11”。单击“确定”。
5. 单击“确定”。
要继续此教程，请转至练习 5：设置线条代码集。

练习 5：设置线条代码集
分享
喜欢 (0)
在本练习中，您将学习如何设置线条代码集以解析测量外业人员输入数据采集器中的场地编码。
将场地编码数据导入 AutoCAD Civil 3D 后，线条代码集将解析包含在测量点描述内的简单场地编码的语法。 在相似点之间连接线条。 您将使用线条代码集从在“导入场地编码测量数据”练习中导入的测量数据来定义线条。
本练习上接练习 4：设定测量样式。
检查默认线条代码集
1. 在 Windows 资源管理器中，导航到“图形文件夹”。 使用文本编辑器打开“Survey-1.fbk”。
2. 在 Windows 资源管理器中，导航到“图形文件夹”。 使用文本编辑器打开 Survey-X.fbk。
3. 在文本编辑器中，为“Survey-X.fbk”亮显包含以下代码的第 34 行和第 35 行：
BEGIN TC1
FC1 VA 105 19.192302 57.714 88.440647 "TC1"
4. 在文本编辑器中，为“Survey-1.fbk”亮显包含以下代码的第 24 行：
FC1 VA 105 19.192302 57.714 88.440647 "TC1 B H0.5 H-0.1 V-0.5"
5. 在“工具空间”的“测量”选项卡上，展开“线条代码集”集合。 在“样例”上单击鼠标右键。 单击“特性”。
“样例”线条代码集的场地编码将显示在“线条代码集”对话框中。 每个特性均有为其指定的用户可定义的代码。 将这些代码与您在文本编辑器中选定的行进行比较。
选定的行可以定义路缘地物顶部的起点：
· 在 Survey-X.fbk 中，选定的直线由要素代码 (BEGIN TC1)、FC1 VA 105 水平角度、斜距、天顶角和描述组成。 点描述包含原始点描述 (TC1) 和 XYZ 坐标。
· 在“Survey-1.fbk”中，选定的行包含与“Survey-X.fbk”中相似的信息。 请注意，其中也包含水平偏移值和垂直偏移值。 如果您检查剩余文件，您会发现“Survey-1.fbk”所用的格式比“Survey-X.fbk”更加简单和灵活。
将“Survey-1.fbk”中的字符与“线条代码集”对话框中的值进行比较。 在“特殊代码”下，请注意为“起点”、“水平偏移”和“垂直偏移”定义的代码。 其中每个代码均将显示在当前选定的行中。 当前线条代码集将把此测量点解析为测量 TC1 地物的起点，其中具有两个水平偏移和一个垂直偏移。
6. 关闭文本编辑器和“线条代码集”对话框。

教程：导入测量数据
分享
喜欢 (0)
此教程说明如何将测量数据导入到图形、修改数据并重新处理数据。
您将从外业手簿文件输入测量数据，外业手簿文件是包含测量观测值的文本文件。通常，您可以从数据采集器下载数据并创建要导入的外业手簿文件。
本节内容
· 练习 1：导入场地编码测量数据
在本练习中，您将从现有外业手簿文件导入测量数据，该文件包含有可以由线条代码集解析的线条代码。
· 练习 2：更新导入的测量数据
在本练习中，您将修改某些导入的测量数据，然后重新处理线条以应用更改。
练习 1：导入场地编码测量数据
分享
喜欢 (0)
在本练习中，您将从现有外业手簿文件导入测量数据，该文件包含有可以由线条代码集解析的线条代码。
您将导入的外业手簿文件包含您在“设置线条代码集”练习中所检查的线条代码中。
设置项目
1. 打开 Survey-2A.dwg（位于教程图形文件夹中）。
此图形为空，但它有适于本练习的点和地物样式。
2. 单击“常用”选项卡 “创建地面数据”面板 “导入测量数据”。
创建测量数据库
1. 在“导入测量数据”向导中，在“指定数据库”页面的“测量数据库”下，选择“测量 1”。
如果您需要创建测量数据库，可以单击“创建新测量数据库”。
2. 单击“编辑测量数据库设定”。
您可以使用“测量数据库设定”对话框来定义测量数据库的参数。请注意，这些设定与您在“调整和验证设定”练习中指定的设定相匹配。
3. 单击“确定”。
4. 单击“下一步”。
指定要导入的文件
1. 在“指定数据源”页面的“数据源类型”下，选择“外业手簿文件”。
2. 在“源文件”下，单击 。
3. 在“外业手簿文件名”对话框中，导航到教程文件夹。
4. 选择“Survey-1.fbk”。单击“打开”。
5. 单击“下一步”。
创建测量网络
1. 在“指定网络”页面上，单击“创建新网络”。
2. 在“新建网络”对话框中，为“名称”输入“测量网络 1”。
3. 单击“确定”。
4. 单击“下一步”。
指定导入选项
1. 在“导入选项”页面上，指定以下参数：
· 当前设备数据库：样例
· 当前设备：样例
· 显示交互式图形：是（选定）
· 当前地物前缀数据库：样例
· 在导入期间处理线条：是（选定）
· 当前线条代码集：样例
· 处理线条序列： 按导入顺序
· 为点标识符指定偏移：是（选定）
· 点标识符偏移：10000
· 插入网络对象：是（选定）
· 插入地物对象：是（选定）
· 插入测量点：是（选定）
接受其余默认值。
2. 单击“完成”。
导入测量数据，图形如下：

3. 单击 “另存为”。
4. 导航到 My Civil 3D Tutorial Data 文件夹。对于“文件名”，请输入 Survey-2B.dwg。单击“保存”。
要继续此教程，请转至练习 2：更新导入的测量数据。
练习 2：更新导入的测量数据
分享
喜欢 (0)
在本练习中，您将修改某些导入的测量数据，然后重新处理线条以应用更改。
您将了解导入事件，它是导入到测量数据库中的原始测量数据文件的参照。当您需要确定最初如何导入测量数据以及在此事件过程中如何导入各个点和地物时，导入事件很有用。导入事件可以为删除、重新导入和重新处理在事件内所参照的测量数据提供简便的方法。
重新处理测量点
注：
此练习使用 Survey-2B.dwg，在上一个练习中您将其保存在 My Civil 3D Tutorial Data 文件夹中。如果您在上一个练习中未进行保存，您可以使用教程图形文件夹中的Survey-2B.dwg，但是当更新测量数据时，您将得到重复的对象。
1. 在“工具空间”的“测量”选项卡上，依次展开“测量数据库”“测量 1”“导入事件”集合。
注：
如果无法展开集合，请在数据库名称上单击鼠标右键，然后单击“打开进行编辑”。
2. 选择“导入事件”。
导入测量数据时指定的导入选项将显示在“工具空间”列表视图中。请注意，“点标识符偏移”为 10000。它表示每导入一个测量点，便向原始点编号添加 10000。您可以按照以下步骤删除此偏移值。
3. 在“Survey-1.fbk”导入事件下，选择“测量点”。
在“工具空间”列表视图中，将“编号”列中的值与“原始编号”列中的值进行比较。“编号”列反映了当导入点编号时，向其添加了 10000 的偏移。
4. 在“Survey-1.fbk”上单击鼠标右键。单击“重新导入”。
5. 在“重新导入外业手簿”对话框中，清除“为点标识符指定偏移”复选框。
6. 单击“确定”。
注：
如果提示您中断导入过程，请单击“否”。
将重新导入点，并重新处理线条。
更新和重新处理测量地物
1. 在“工具空间”的“测量”选项卡上，选择“测量数据库”“测量 1”“地物”集合。
2. 在列表视图中，选择“BLDG7”。单击鼠标右键。单击“缩放到”。
“BLDG7”地物将显示在图形中。如果终点直线线段不正确，则地物不闭合。您可以编辑测量点以更正地物。

3. 在图形中，选择测量点 804。

4. 单击“测量点”选项卡 “修改”面板 “测量点特性”。
在“描述”中，有两个明显的错误。第一个，其中一个值忽略了“-”（连字符），导致了直线向错误的方向延伸。第二个，闭合代码为“CLO”，而在线条代码集中指定的闭合代码为“CLS”。
5. 在“测量点特性”对话框中，将“描述”更改为如下所示：
BLDG7 RT -36 12 CLS
6. 单击“确定”。
系统会提示您选择其他测量点对象。命令仍在运行，因此您可以根据需要，继续修改测量点特性。
7. 按 Enter 键结束命令。
提示您更新与测量点相关联的线条。
注：
由于任意测量点均可能有助于定义任意生成的地物，所以必须重新处理所有的测量点。
8. 单击“是”。
9. 在“处理线条”对话框中，清除“插入测量点”复选框。
在这种情况下，仅需要更新地物线条。点坐标未更改。
10. 单击“确定”。
将重新处理线条，并更正测量地物。

11. 单击 “另存为”。
12. 导航到 My Civil 3D Tutorial Data 文件夹。对于“文件名”，请输入 Survey-3.dwg。单击“保存”。
要继续学习下一教程，请转到“查看和编辑测量数据”。

教程：查看和编辑测量数据
分享
喜欢 (0)
本教程将演示如何查看和修改图形中的测量数据。
注：
在执行本教程中的步骤之前，必须已经设置测量数据库。详细信息请参见“测量设置”教程。
您可以使用“工具空间”的“测量”选项卡来查看和管理测量数据（例如点、设置、方向和地物）。
注：
测量数据集合链接扩展程序可用于传递原始数据并将其转换为 FBK 文件。
本节内容
· 练习 1：查看测量数据
在本练习中，您将使用“工具空间”的“测量”选项卡和全景视景来查看您从外业手簿文件导入的某些数据。
· 练习 2：编辑地物
在此练习中，您将编辑地物以更改其在图形中的显示。
练习 1：查看测量数据
分享
喜欢 (0)
在本练习中，您将使用“工具空间”的“测量”选项卡和全景视景来查看您从外业手簿文件导入的某些数据。
您还可以浏览到 AutoCAD Civil 3D“浏览”选项卡和图形中新创建的网络和地物对象。
查看测量数据
注：
此练习使用的是 Survey-3.dwg，在上一个练习中您将其保存在 My Civil 3D Tutorial Data 文件夹中。如果您在上一个练习中未进行保存，您可以使用教程图形文件夹中的Survey-3.dwg 副本，但是当更新测量数据时，您将得到重复的对象。
1. 在“工具空间”的“测量”选项卡上，展开“测量数据库”“测量 1”“网络”“测量网络 1”以显示测量数据的集合（包括控制点、方向和设置）。
注：
如果无法展开集合，请在数据库名称上单击鼠标右键，然后单击“打开进行编辑”。
2. 要查看控制点，请单击“控制点”集合。
控制点将显示在“工具空间”列表视图中。
注：
默认情况下，如果“工具空间”处于停靠状态，则列表视图位于“工具空间”的下部。
3. 要查看设置，请选择“设置”集合。
设置将显示在“工具空间”列表视图中。
4. 要查看某设置的观测值，请在该设置上单击鼠标右键，然后单击“编辑观测值”。
将显示“观测编辑器”视景，其中包含选定设置的所有观测值。
注：
设置的观测值将在图形中亮显。
5. 单击  以关闭“观测编辑器”。
6. 要查看地物，请选择“地物”集合。
地物将显示在“工具空间”列表视图中。
7. 在“工具空间”中，单击“浏览”选项卡并展开“测量”集合以显示测量网络和地物的集合。
这些集合是与显示在“测量”选项卡上的测量数据库数据相对的测量网络和地物图形对象的集合。
浏览测量数据
1. 若要查看图形中的地物，请在“浏览”选项卡上，展开“地物”集合，并在地物名称（例如 BLDG1）上单击鼠标右键，然后单击“缩放到”。
图形将缩放到选定的地物。
2. 在图形中，选择您缩放到的地物。单击鼠标右键。单击“浏览测量数据”。
“工具空间”将切换到已选定地物的“测量”选项卡。地物的测量数据将显示在地物编辑器中。
注：
如果您使用的是教程图形文件夹中的 Survey-3.dwg，系统会告知您与之相关联的测量数据库不可用。单击“确定”。
3. 在图形窗口中，将光标移动到从“BLDG1”延伸的其中一个测量网络组件上。请注意，网络对象的特性显示在工具提示中。

4. 在网络对象上单击鼠标右键。单击“浏览测量网络”。
在“工具空间”中的“测量”选项卡上，选择测量网络。测量网络的测量数据将显示在列表视图中。
5. 按住 Ctrl 键并单击显示在上一图像中的其中一个测量网络组件。单击鼠标右键。单击“浏览测量数据”。
相关设置已在“观测编辑器”视景中亮显。
6. 单击  以关闭“观测编辑器”视景。
要继续此教程，请转至练习 2：编辑地物。
练习 2：编辑地物
分享
喜欢 (0)
在此练习中，您将编辑地物以更改其在图形中的显示。
本练习上接练习 1：查看测量数据。
编辑地物
注：
本练习使用 Survey-3.dwg，其中包含您在上个练习中所做的修改。
1. 在“工具空间”中的“测量”选项卡上，展开数据库“测量 1”以显示“地物”集合。
注：
如果  显示在“地物”集合旁边，请单击此集合以将其刷新，然后单击  以查看所有地物。
2. 在“地物”集合上单击鼠标右键。单击“编辑地物”。
3. 在“地物编辑器”视景的“BLDG1”行中，为“样式”选择“建筑”。
整行都显示为粗体。粗体行表明已对地物数据进行了更改，但该更改尚未保存到测量数据库。
4. 单击  以将更改保存到测量数据库。
5. 单击  以关闭“地物编辑器”视景。
6. 在“工具空间”的“测量”选项卡的列表图中，在 BLDG1 地物上单击鼠标右键。单击“从图形中删除”。单击“是”。
该地物将从图形中删除。
7. 在“BLDG1”上再次单击鼠标右键，然后单击“插入到图形”。
BLDG1 地物即以新样式显示。
要继续学习接下来的教程，请转到“分析和减少测量数据”。

教程：分析和减少测量数据
分享
喜欢 (0)
本教程演示了如何分析和减少测量数据。
在以下练习中，您将使用“测量命令窗口”查询测量数据。然后将看到减少测量数据的两种方式。
可以通过以下方式减少测量数据：
· 使用标准指南针规则方法或其他平差方法来调整导线测量闭(附)合。
· 使用网络最小二乘法平差方法
每种方法产生的结果略有不同。标准指南针规则平差方法将调整导线测量闭(附)合和偏心测点。最小二乘法将调整每个观测值，从而使残差的和最小。
注：
在执行本教程中的步骤之前，必须已经创建测量数据库 Survey 1，并且已导入外业手簿文件“Survey-1.fbk”。详细信息请参见“测量设置”和“导入和查看测量数据”教程。
本节内容
· 练习 1：查询测量数据
在本练习中，您将使用“测量命令窗口”对测量数据执行查询。
· 练习 2：执行导线测量分析
在本练习中，您将使用导线测量分析指南针规则平差方法来减少某些测量数据。
· 练习 3：执行最小二乘法分析
在本练习中，您将使用最小二乘法平差方法来减少测量信息。
· 练习 4：转换测量数据库
在本练习中，您会将测量数据库的内容从假定坐标转换为已知坐标。
练习 1：查询测量数据
分享
喜欢 (0)
在本练习中，您将使用“测量命令窗口”对测量数据执行查询。
您将使用“反向点”命令来确定两点之间的方向和距离。
本练习上接“导入和查看测量数据”教程。
指定测量数据库设定
1. 打开 Survey-3.dwg（位于教程图形文件夹中）。
此图形包含在“导入场地编码测量数据”练习中创建的测量网络。
2. 在“工具空间”中的“测量”选项卡上，展开“测量数据库”集合。
3. 如果数据库“测量 1”未打开（即在其旁边未显示 ），请单击鼠标右键，然后单击“打开进行编辑”。
注：
默认情况下，为了节省资源使用量，启动 AutoCAD Civil 3D 时，所有测量数据库将以关闭状态显示。
4. 在“测量 1”上单击鼠标右键。 单击“编辑测量数据库设定”。
5. 在“测量数据库设置”对话框中，展开“测量命令窗口”特性编组。 指定以下参数：
· 点路线回显： 是
· 地物路线回显： 是
· 点坐标回显： 是
· 地物坐标回显： 是
· 命令回显： 是
这些设置用于确定在“测量命令窗口”中将显示哪些信息。
6. 单击“确定”。
使用“测量命令窗口”查询数据
1. 在“测量”选项卡上，展开“网络”集合。 在“测量网络 1”上单击鼠标右键。 单击“测量命令窗口”。
2. 在“测量命令窗口”中，单击“视图”菜单 “缩放到点”。
3. 在“输入点”对话框中，输入 。 单击“确定”。
图形将缩放到点 1。
4. 单击“点信息”菜单 “反向点”。
5. 在“点信息 - 反向点”对话框中，输入：
· 起点：1
· 前点：2
6. 单击“确定”。
以下信息（描述每个点的位置和点之间的方向和距离）将显示在命令输出区域中：
!
! POINT 1 NORTH: 5000.0000 EAST: 5000.0000 EL: 263.6500
!
! Distance: 300.000 Course: N 72-56-33 E
!
! POINT 2 NORTH: 5087.9995 EAST: 5286.8036 EL: 259.9600
7. 关闭“测量命令窗口”。
要继续此教程，请转至练习 2：执行导线测量分析。
练习 2：执行导线测量分析
分享
喜欢 (0)
在本练习中，您将使用导线测量分析指南针规则平差方法来减少某些测量数据。
指南针规则是 种校正的方法。该方法假定由观测角度误差所导致的闭合误差与由测量距离误差所导致的闭合误差相同。根据直线长度与导线测量总长度之比来分布纬度和偏差中的闭合误差。
本练习上接练习 1：查询测量数据。
设置导线测量
注：
本练习使用 Survey-3.dwg，其中包含您在上个练习中所做的修改。
1. 在“工具空间”的“测量”选项卡上，依次展开“测量数据库”“测量 1”“网络”“测量网络 1”。在“导线测量”集合上单击鼠标右键。然后单击“新建”。
2. 在“新建导线测量”对话框中，为“名称”输入“导线测量 1”。单击“确定”。
3. 在“测量”选项卡上的列表视图中，在“导线测量 1”上单击鼠标右键，然后单击“特性”。
4. 在“导线测量特性”对话框中，指定以下参数：
· 初始桩号：1
· 初始后视：1000
· 桩号：2,3,4,5,6
· 最终前视：6000
5. 单击“确定”。
运行导线测量分析
1. 在“测量”选项卡上的列表视图中，在“导线测量 1”上单击鼠标右键。单击“导线测量分析”。
2. 在“导线测量分析”对话框中，指定以下参数：
· 平面平差方法： 指南针规则
· 高程平差方法： 长度加权分布
对于其他特性使用默认值。
3. 单击“确定”。
运行分析并在 ASCII 文本编辑器中显示以下文件：
· Traverse 1 Raw Closure.trv：显示水平闭合与角度误差。
· Traverse 1 Vertical Adjustment.trv：显示高程平差方法中原始高程和已改正高程的报告。
· Traverse 1 Balanced Angles.trv：显示通过平衡角度误差和无角度误差的水平闭合得出的已改正的测站坐标。
· Traverse 1.lso：显示基于“平面平差类型”设定（“指南针规则”）调整的测站坐标。
4. 关闭所有文本文件。
将显示对话框，通知您应该使用“处理线条”命令来更新具有新建导线测量信息的地物。重新处理测量线条是手动过程。通过以下步骤，您将了解如何更新线条。
5. 在“测量网络已更新”对话框中，单击“关闭”。
6. 选择“工具空间”，并在“测量”选项卡上的“导入事件”下的“Survey-1.fbk”上单击鼠标右键。单击“处理线条”。
“处理线条”对话框使您能够在对测量数据进行更正后重新处理测量网络线条连接。
如果在导线测量分析后更新了测量数据库，则将出现以下对于参照导线测量的数据的调整：
· 观测桩号点将更新并添加到“控制点”集合中。
· 导线测量中已调整的设置中的所有偏心测点将更新。
· 导线测量中引用点的所有地物将更新。
· 显示在当前图形中的任何上述数据也将更新。
因为您将在随后的练习中使用此测量数据库来执行其他分析，您将不会重新处理线条。
7. 单击“取消”。
8. 在“工具空间”的“测量”选项卡上，选择“控制点”集合。单击鼠标右键。单击“重置改正的坐标”。
该操作将重置改正的坐标，从而使您可以继续进行接下来的分析。
要继续此教程，请转至练习 3：执行最小二乘法分析。
练习 3：执行最小二乘法分析
分享
喜欢 (0)
在本练习中，您将使用最小二乘法平差方法来减少测量信息。
最小二乘法将为每个观测计算最可能的值。可以通过同时调整每个观测值来计算这些值，从而使所有残差（测量的观测值和改正的观测值之间的差）的平方和最小。
本练习上接练习 2：执行导线测量分析。
修改测量网络样式
注：
本练习使用 Survey-3.dwg，其中包含您在上个练习中所做的修改。
1. 在“工具空间”的“设定”选项卡上，依次展开“测量”“网络样式”集合。
此集合包含图形中的现有网络样式。
2. 在“标准”网络样式上单击鼠标右键，然后单击“编辑”。
3. 在“网络样式”对话框中，单击“组件”选项卡。
4. 在“误差椭圆”下，将“误差椭圆比例因子”设定为“10000.00”。
5. 单击“确定”。
运行最小二乘法分析
1. 在“工具空间”的“测量”选项卡上，依次展开“测量数据库”“测量 1”“网络”集合。在网络“测量网络 1”上单击鼠标右键。单击“最小二乘法分析”“执行分析”。
2. 在“最小二乘法分析”对话框中的“输入”下，指定以下参数：
· 创建输入文件：选定
· 输入文件名：测量网络 1
· 网络平差类型： 三维
对于其他设置使用默认值。
3. 单击“确定”。出现提示时，单击“是”覆盖现有网络文件。
将运行分析、更新网络和图形并在 ASCII 文本编辑器中将显示以下文件：
· <测量网络>.lsi：显示初始测站坐标和高程。还将显示每个桩号的角度和距离信息以及角度和距离的标准误差。
· <测量网络>.lso：显示计算的结果以及改正的坐标信息。
4. 完成对最小二乘法计算数据的查看后，请关闭文本文件。
5. 要查看误差椭圆，请在“测量”选项卡上选择“测量网络 1”“控制点”集合。在列表视图中，在 2 上单击鼠标右键。单击“缩放到”。
图形将缩放到点和椭圆。
要继续此教程，请转至练习 4：转换测量数据库。
练习 4：转换测量数据库
分享
喜欢 (0)
在本练习中，您会将测量数据库的内容从假定坐标转换为已知坐标。
如果您必须将测量数据库中的所有数据从假定位置移动到已知位置，该命令非常有用。
本练习上接练习 3：执行最小二乘法分析。
检查测量数据库的内容
注：
本练习使用 Survey-3.dwg，其中包含您在上个练习中所做的修改。
1. 在“工具空间”的“测量”选项卡上，依次展开“测量数据库”“测量 1”“网络”“测量网络 1”集合。
2. 单击“设定”集合。
在列表视图中，检查以下设定的高程值：
· 桩号点 1，后视点 1000：仪器高程 = 263.650
· 桩号点 2，后视点 1：仪器高程 = 259.960
· 桩号点 3，后视点 2：仪器高程 = 257.438
对于本练习，您将假定“桩号点 1”，“后视点 1000”在东距 5000 和北距 5000 处的高程值比实际高程大 2.25。
转换测量数据库
1. 在“工具空间”的“测量”选项卡上，选择“测量 1”数据库。单击鼠标右键。单击“转换测量数据库”。
2. 在“转换测量数据库”向导中的“基点”页面上，指定以下参数：
· 东距：5000
· 北距：5000
在此页面上，您可以指定移动测量网络的基点。
3. 单击“下一步”。
在“旋转角度”页面上，您可以指定移动测量网络的基点。对于本练习，您不用更改测量网络的旋转角度。
4. 在“旋转角度”页面上，为“旋转角度”输入“0”。
5. 单击“下一步”。
在“目标点”页面上，您可以指定测量网络将移动到的点。请注意，
