hypermesh模型导入ansys方法.doc

刚搞明白

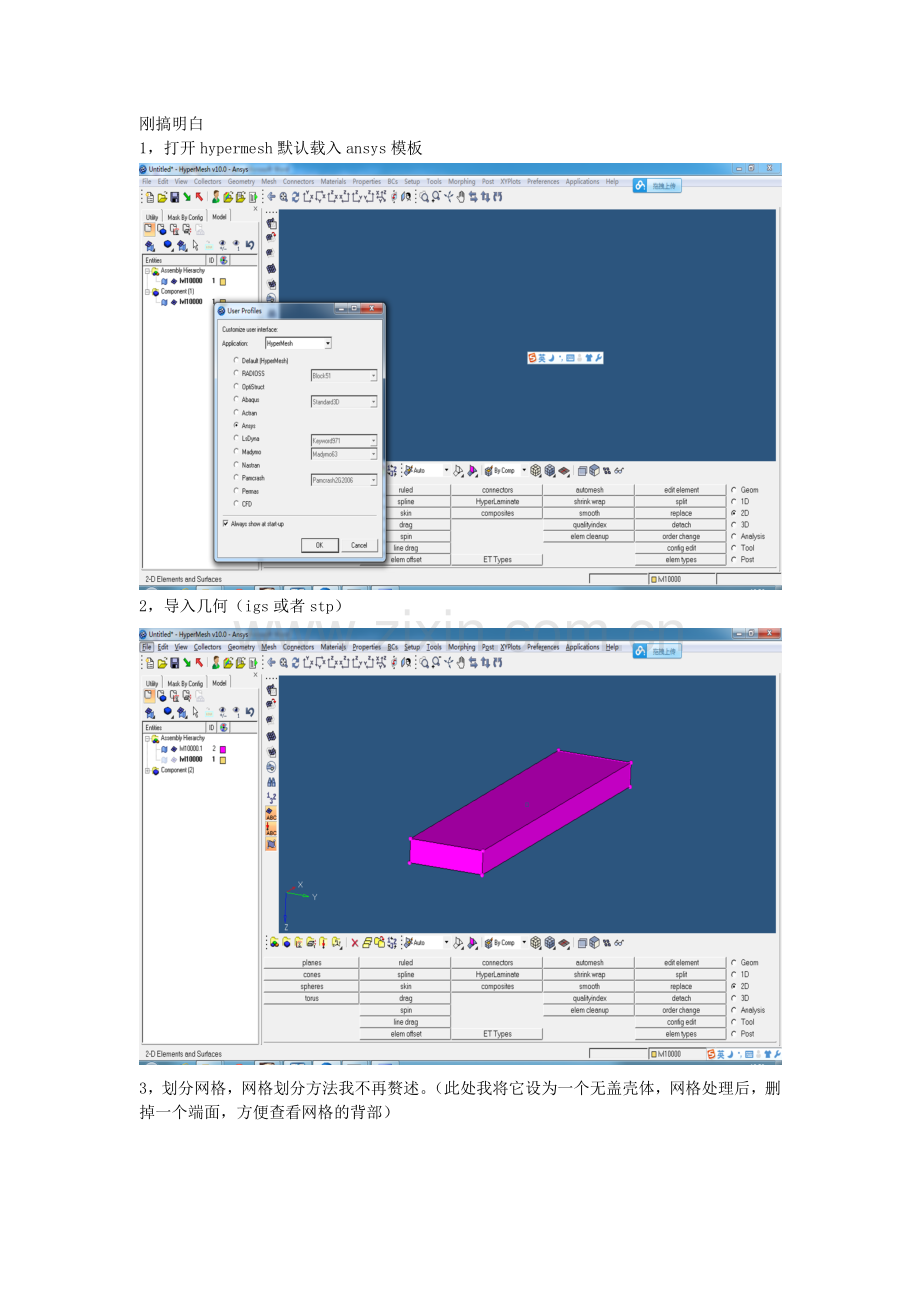

1，打开hypermesh默认载入ansys模板
2，导入几何（igs或者stp）
3，划分网格，网格划分方法我不再赘述。（此处我将它设为一个无盖壳体，网格处理后，删掉一个端面，方便查看网格的背部）

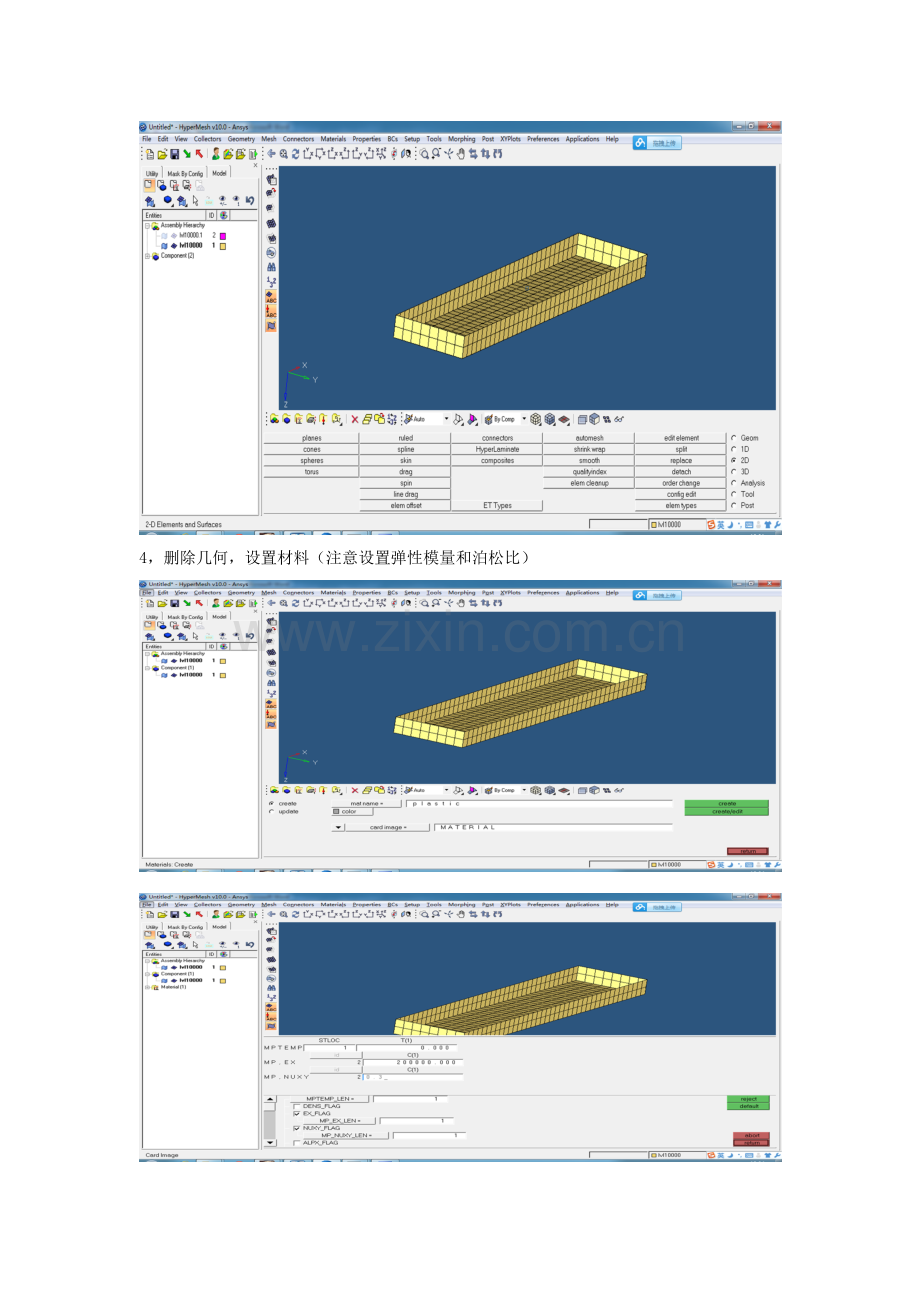

4，删除几何，设置材料（注意设置弹性模量和泊松比）

5，设置属性

6，创建sensor，键入1D/2D/3D面板里面的

7，更新属性
点击update/edit，点亮TYPE,关联新建的sensor

8，更新elem types，点亮图中的elems，选中对应的网格文件，即可
，
9，导出ansys分析所需的cdb文件，点击红色的图标，设置好路径，点击export，导出。

10打开ansys ADPL,点击file/read input from,选中之前保存的（cdb）文件，打开，默认显示的是点云形式。

11，点击plot/Elements,切换到网格形式。成功。
