单片机程序分析题练习B2.doc

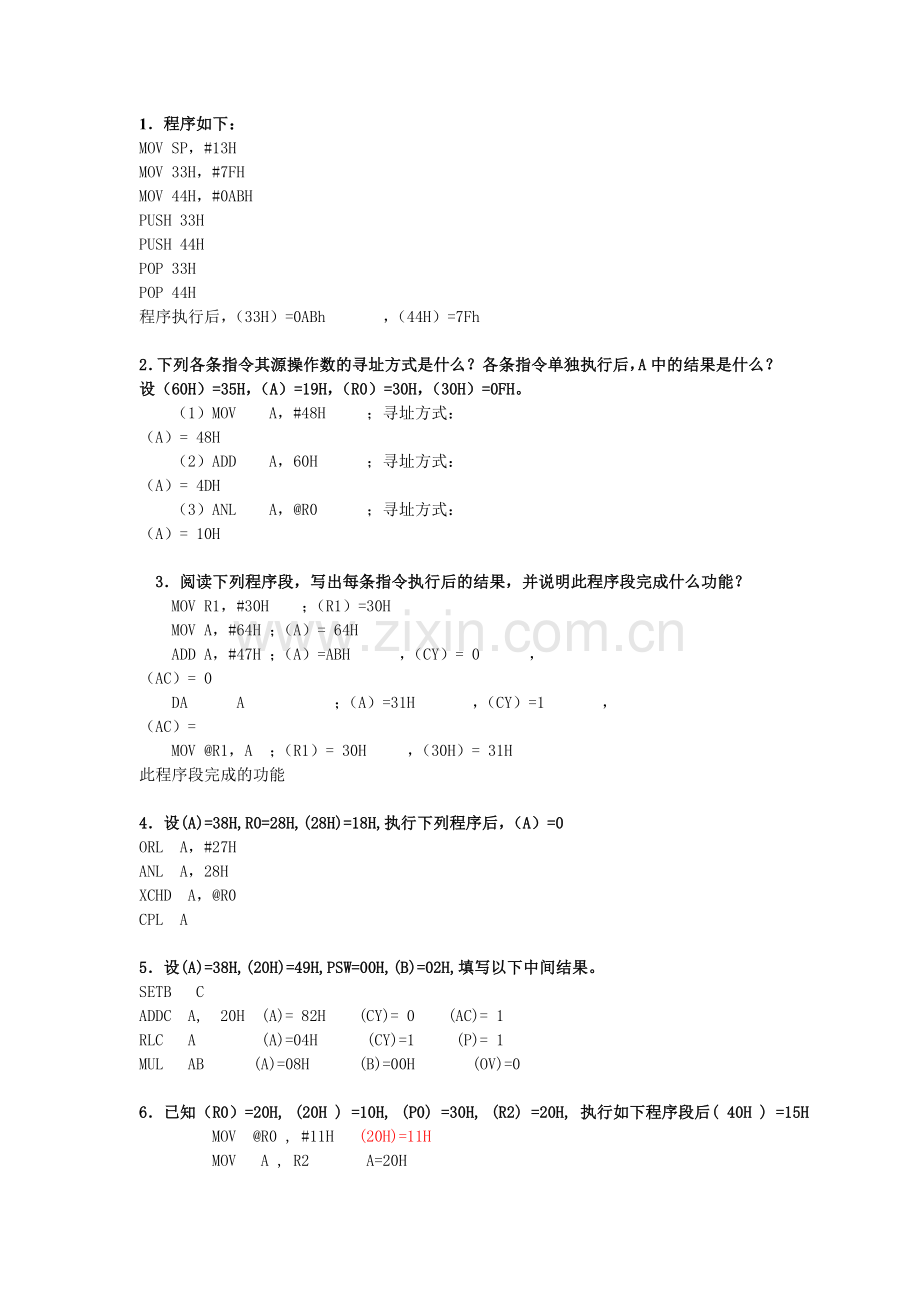

1．程序如下：
MOV SP，#13H
MOV 33H，#7FH
MOV 44H，#0ABH
PUSH 33H
PUSH 44H
POP 33H
POP 44H
程序执行后，（33H）=0ABh ，（44H）=7Fh

2．下列各条指令其源操作数的寻址方式是什么？各条指令单独执行后，A中的结果是什么？设（60H）=35H，（A）=19H，（R0）=30H，（30H）=0FH。
　　（1）MOV A，#48H ；寻址方式：
（A）= 48H
　　（2）ADD A，60H ；寻址方式：
（A）= 4DH
　　（3）ANL A，@R0 ；寻址方式：
（A）= 10H

　3．阅读下列程序段，写出每条指令执行后的结果，并说明此程序段完成什么功能？
MOV R1，#30H ；（R1）=30H
MOV A，#64H ；（A）= 64H
ADD A，#47H ；（A）=ABH ，（CY）= 0 ，
（AC）= 0
DA A ；（A）=31H ，（CY）=1 ，
（AC）=
MOV @R1，A ；（R1）= 30H ，（30H）= 31H
此程序段完成的功能

4．设(A)=38H,R0=28H,(28H)=18H,执行下列程序后，（A）=0
ORL A，#27H
ANL A，28H
XCHD A，@R0
CPL A

5．设(A)=38H,(20H)=49H,PSW=00H,(B)=02H,填写以下中间结果。
SETB C
ADDC A, 20H (A)= 82H (CY)= 0 (AC)= 1
RLC A (A)=04H (CY)=1 (P)= 1
MUL AB (A)=08H (B)=00H (OV)=0

6．已知（R0）=20H, (20H ) =10H, (P0) =30H, (R2) =20H, 执行如下程序段后( 40H ) =15H
MOV @R0 , #11H (20H)=11H
MOV A , R2 A=20H
ADD A , 20H A=40H
MOV PSW , #80H
SUBB A , P0 A=10H
XRL A , #45H A=15H
MOV 40H , A （40H）=15H

7. 已知 ( R0 )=20H, (20H )=36H, (21H) =17H, (36H) =34H, 执行过程如下：
MOV A , @R0 A=36H
MOV R0 , A R0=36H
MOV A , @R0 A=34H
ADD A , 21H A=4BH
ORL A , #21H A=21H
RL A A=42H
MOV R2 , A R2=42H
RET
则执行结束（R0）=36H (R2)= 42H

8.设在31H单元存有＃23H,执行下面程序：
MOV A, 31H A=23H
ANL A, #0FH A=03H
MOV 41H, A (41H)=03H
MOV A, 31H A=23H
ANL A, #0F0H A=20H
SWAP A A=02H
MOV 42H, A (42H)=02H
则(41H)= 03H (42H)= 02H

9．(R0)=4BH,(A)=84H,片内RAM(4BH)=7FH,(40)=20H
　　　MOV A,@R0 A=7FH
　　　MOV @R0,40H (4BH)=20H
　　　MOV 40H,A (40H)=7FH;
　　　MOV R0,#35H R0=35H
　　　问执行程序后,R0=35H A= 7FH 4BH= 20H 40H= 7FH

10.若PSW=00, 执行下列程序后,PSW的CY,AC,OV,P各位状态如何?
MOV A,#0FBH A=FBH
MOV PSW,#10H
ADD A,#7FH A=7AH CY=1; AC=1;OV=1; P=1;

11．程序存储器空间表格如下：
地址 ２０００Ｈ ２００１Ｈ ２００２Ｈ ２００３Ｈ ．．．
内容 ３ＦＨ ０６Ｈ ５ＢＨ ４ＦＨ ．．．
已知：片内ＲＡＭ的２０Ｈ中为０１Ｈ，执行下列程序后（３０Ｈ）＝A3H
ＭＯＶ Ａ，２０Ｈ A=O1H
ＩＮＣ Ａ A=02H
ＭＯＶ ＤＰＴＲ，＃２０００Ｈ DPRT=2000H
ＭＯＶＣ Ａ，＠Ａ＋ＤＰＴＲ A=5BH
ＣＰＬ Ａ A=A3H
MOV 30H,A (30H) =A3H
SJMP $
END
执行程序后,(30H)= A3H

12．分析程序段：
ＣＬＲ Ｃ 清零cy指令
ＭＯＶ Ａ，＃９１Ｈ 给A立即数
ＳＵＢＢ Ａ，６１Ｈ ； A寄存器与地址（61h）的值相减
ＡＤＤ Ａ，６１Ｈ ； A寄存器与地址（61h）的值相加
ＤＡ Ａ ； BDC码调整指令
ＭＯＶ ６２Ｈ，Ａ 把累加器A的值送给地址寄存器62h
（1）程序执行何种操作？ 对91H做BDC码调整；
（2）若已知初值：（60H）=24H,(61H)=72H,则运行后，（62H）= 91H 。

13．设（Ｒ０）＝７ＥＨ，ＤＰＴＲ＝１０ＦＥＨ，片内ＲＡＭ ７EＨ和７ＦＨ两单元的内容分别是ＦＦＨ和３８Ｈ，请写出下列程序段的每条指令的执行结果。
ＩＮＣ @Ｒ０ (7E)=00H
ＩＮＣ Ｒ０ R0=7FH
ＩＮＣ @Ｒ０ (7FH)=39H
ＩＮＣ ＤＰＴＲ DPTR=10FFH
ＩＮＣ ＤＰＴＲ DPTR=1100H
ＩＮＣ ＤＰＴＲ DPTR=1101H

14．设R0=20H,R1=25H,(20H)=80H,(21H)=90H,(22H)=A0H,(25H)=A0H,
　　　(26H)=6 FH,(27H)=76H,下列程序执行程序后，结果如何？
　　　 CLR C C=0;
　　　 MOV R2,#3 R2=3;
　　　　　　　　　　LOOP: MOV A,@R0 A=80H A=90H
　　　　　　　　　　　 ADDC A,@R1 A=20H
　　　　　　　　　　　 MOV @R0,A (20H)=20H;(21H)=00H; (22H)=16H
　　　　　　　　　　　 INC R0 R0=21H;
　　　　　　　　　　　 INC R1 R1=26H
　　　　　　　　　　　 DJNZ R2,LOOP
　　　　　　　　　　　 JNC NEXT1
　　　　　　　　　　　 MOV @R0,#01H (23H)=01H
　　　　　　　　　　　 SJMP $
　　　　　　　　　　NEXT: DEC R0
　　　　　　　　　　 SJMP $
（20H）=20H 、(21H)= 00H 、(22H)=16H 、(23H)= 01H 、 CY=1
A=16H 、R0=23H 、R1=27H 。

15．MOV DPTR,#2000H （DPTR）= 2000H
MOV A,#80H （A）= 80H
MOVX @DPTR,A （2000H）= 80H
INC DPTR （DPTR）= 2001
MOV A,#90H （A）= 90H
MOVX @DPTR,A （2001H）= 90H
MOV DPTR,#2000H （DPTR）= 2000H
MOVX A,@DPTR （A）= 80H
MOV B,A （B）=80H
INC DPTR （DPTR）= 2001H
MOVX A,@DPTR （A）= 90H

16．若(10H)=0FFH,(11H)=00H,(12H)=0FFH,(13H)=00H,写出每一步指令运行结果
MOV A,10H (A)= FFH ，
ANL A,#01H (A)= 01H ，
MOV A,11H (A)= 00H ，
ORL A,#01H (A)= 01H ，
MOV A,12H (A)= FFH ，
XRL A,#01H (A)= FEH ，
MOV A,13H (A)= 00H ，
XRL A,#0AA (A)= AAH ，
(10H)= FFH , (11H)= 00H , (12H)= FFH , (13H)= 00H

17. 阅读程序并回答下列问题：
X DATA 50H
Y DATA 51H
ORG 00H
JMP START
ORG 100H
START: MOV SP,#60H
MOV X,#10 （50H）=10
MOV Y,#10 (51H)=10
LCALL SUB
SUB: NOP
INC X (50H)=11 X+10=20
DEC Y (51H)=9 Y=0;
MOV A,Y A=9
JZ SUBRET
LCALL SUB
SUBRET: NOP
RET

计算X和Y的值是多少？
（X）＝ 20 ； （Y）＝ 0 ；

18. 设自变量为X，存放在ARE单元，应变量Y存放在BUF单元。给程序标注注释，说明该段子程序的功能并写出该程序的函数关系式。（7分）
START： MOV DPTR,#ARE
MOVX A，@DPTR
JZ SUL
JB ACC.7，NEG ；注释：如果A的值大于128跳转NEG
MOV A，#02H
SUL： MOV DPTR,#BUF
MOVX @DPTR，A ；注释：把A的值传送给BUF地址中
RET
NEG： MOV A，#0FEH
SJMP SUL
如果X=0,Y=0;
如果X<128,Y=02h;
如果X>128,Y=FEH；
19. 执行下列程序段后，(P1)=_9AH__。
MOV P1，#5DH
CPL P1.1
CPL P1.2
CLR P1.6
SETB P1.7

20. 执行下列程序段后，(A)=___8BH____,(CY)=__0_。
MOV A，#C5H
RL A

21. 下列程序段执行后，(R0)=___7EH____,(7EH)=__41H__,(7FH)=___01H____。
MOV R0，#7EH R0=7EH
MOV 7EH，#0FFH (7EH)=FFH
MOV 7FH，#40H (7EH)=40H
1NC @R0 (7EH)=41H
1NC R0 R0=7FH;
1NC @R0 (7FH)=1;

22. 已知(SP)=60H，子程序SUBTRN的首地址为0345H，现执行位于0123H的ACALL SUBTRN双字节指令后，(PC)=___,(61H)=_______,(62H)= ____。

23. 阅读下列程序，说明其功能。
MOV R0,#data
MOV A,@R0
RL A
MOV R1，A
RL A
RL A
ADD A，R1
MOV @R0,A
RET

24. 程序填空
1）数据块传送，将RAM从30H开始的连续32个单元的内容传递给片内RAM从60H开始的连续32个单元。
ORG 1000H
MOV R7，_____
MOV R0, #30H
MOV R1,#60H
LOOP：MOV A,@R0
MOV _____,A
INC R0
INC R1
DJNZ R7, _____
SJMP $
END
2） RAM中40H单元内存有一个十六进制数，把这个数转换为BCD码的十进制数，BCD码的十位和个位放在累加器A中，百位放在R2中。
ORG 2200H
MOV A，_____
MOV B，#64H
DIV AB
MOV R2，A
MOV A，_____
XCH A，B
DIV AB
SWAP _____
ORL A，B
SJMP $
END
3） 编程序将片内40H-46H单元内容的高4位清零，保持低4位不变。
ORG 1000H
MOV R7，#07H
MOV R0，_____
LOOP：MOV A，@R0
ANL A，_____
MOV @R0，A
INC R0
DJNZ R7，LOOP
SJMP $
END
25. 程序如下
　2506H M5: MOV SP,#58H;
2509Ｈ　　　　　　　　MOV 10H,#0FH;
250CH MOV 11H,#0BH;
250FH ACALL XHD;
2511H MOV 20H,11H
2514H M5A: SJMP M5A
XHD: PUSH 10H
PUSH 11H
POP 10H
POP 11H
RET
问：（１）执行POP 10H后堆栈内容？
（２）执行M5A: SJMP M5A后，( SP )=?　( 20H )=?

26. 解读下列程序，然后填写有关寄存器内容
(1)　　 　　　 MOV R1,#48H
MOV 48H,#51H
CJNE @R1,#51H,00H
JNC NEXT1
MOV A,#0FFH
SJMP NEXT2
NEXT: MOV A,#0AAH
NEXT2: SJMP NEXT2
累加器 A=( )
(2) MOV A,#0FBH
MOV PSW,#10H
ADD A,#7FH
若ＰＳＷ＝００，当执行完上述程序段后，将ＰＳＷ各位状态填入下表：
ＰＳＷ
ＣＹ
ＡＣ
Ｆ０
ＲＳ１
ＲＳ０
ＯＶ
Ｆ１
Ｐ

27. 改正下列指令
MOV @R3,A
MOV DPTR,A
INC @R3 I
DEC DPTR
ADDC #30H,A

28. 设内部RAM（30H）=5AH，（5AH）=40H，（40H）=00H，端口P1=7FH，问执行下列指令后，各有关存储单元（即R0，R1，A，B，P1，30H，40H及5AH单元）的内容如何？（8分）
MOV R0,#30H
MOV A,@R0
MOV R1,A
MOV B,R1
MOV @R1,P1
MOV A,P1
MOV 40H,#20H
MOV 30H,40H
