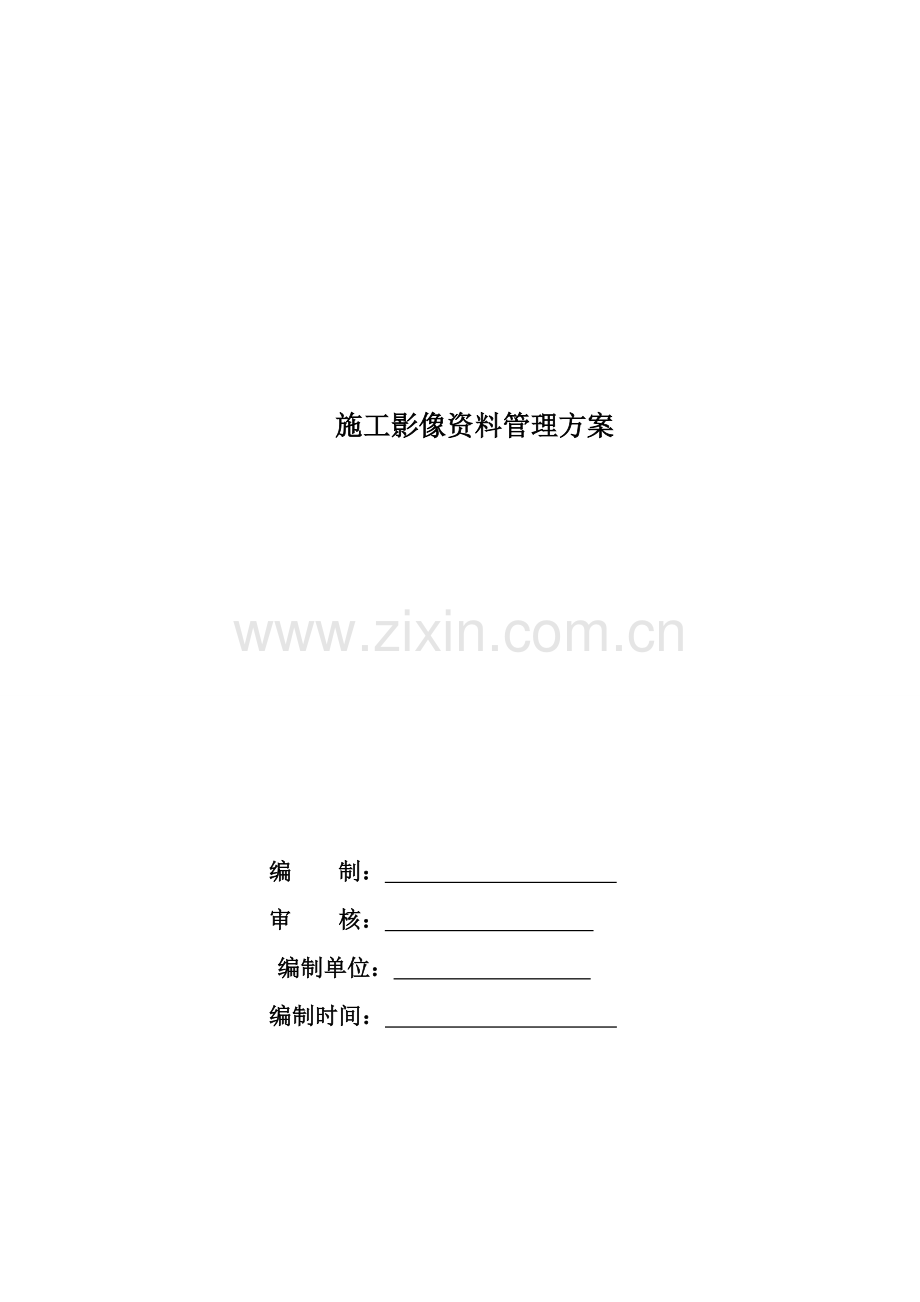

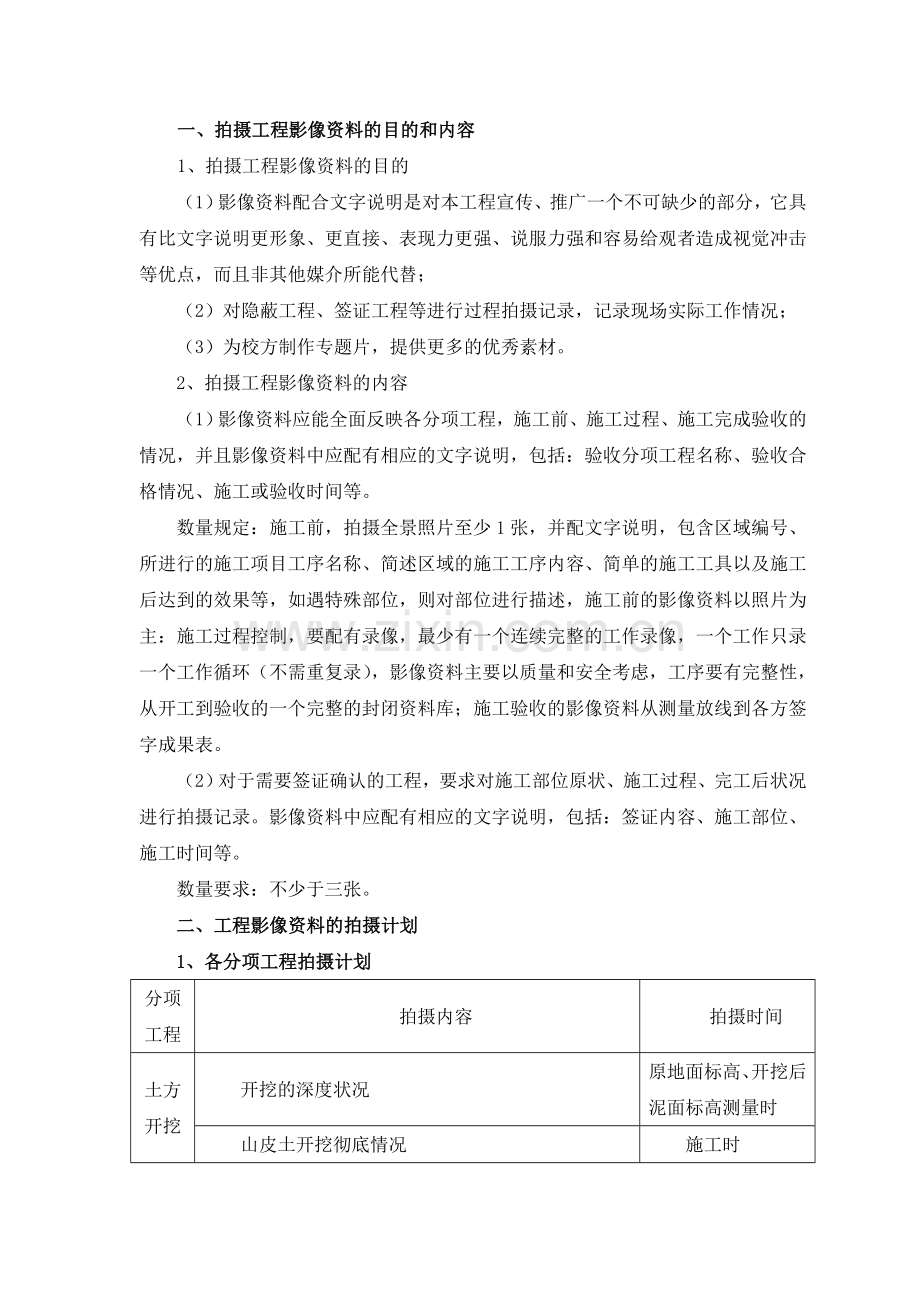

施工影像资料管理方案编 制： 审 核： 编制单位： 编制时间： 一、拍摄工程影像资料的目的和内容1、拍摄工程影像资料的目的（1）影像资料配合文字说明是对本工程宣传、推广一个不可缺少的部分，它具有比文字说明更形象、更直接、表现力更强、说服力强和容易给观者造成视觉冲击等优点，而且非其他媒介所能代替；（2）对隐蔽工程、签证工程等进行过程拍摄记录，记录现场实际工作情况；（3）为校方制作专题片，提供更多的优秀素材。2、拍摄工程影像资料的内容（1）影像资料应能全面反映各分项工程，施工前、施工过程、施工完成验收的情况，并且影像资料中应配有相应的文字说明，包括：验收分项工程名称、验收合格情况、施工或验收时间等。数量规定：施工前，拍摄全景照片至少1张，并配文字说明，包含区域编号、所进行的施工项目工序名称、简述区域的施工工序内容、简单的施工工具以及施工后达到的效果等，如遇特殊部位，则对部位进行描述，施工前的影像资料以照片为主：施工过程控制，要配有录像，最少有一个连续完整的工作录像，一个工作只录一个工作循环（不需重复录），影像资料主要以质量和安全考虑，工序要有完整性，从开工到验收的一个完整的封闭资料库；施工验收的影像资料从测量放线到各方签字成果表。（2）对于需要签证确认的工程，要求对施工部位原状、施工过程、完工后状况进行拍摄记录。影像资料中应配有相应的文字说明，包括：签证内容、施工部位、施工时间等。数量要求：不少于三张。二、工程影像资料的拍摄计划1、各分项工程拍摄计划分项工程拍摄内容拍摄时间土方开挖开挖的深度状况原地面标高、开挖后泥面标高测量时山皮土开挖彻底情况施工时荆芭荆芭质量情况入场时荆芭铺设前场地整平情况施工前荆芭铺设过程控制情况施工时荆芭铺设完成情况验收时土工布土工布质量情况入场时土工布铺设前现场情况施工前土工布铺设过程控制情况施工时土工布铺设完成情况验收时砂垫层中粗砂质量情况入场时砂垫层铺设前现场情况施工前砂垫层铺设过程控制情况（厚度）施工时砂垫层铺设完成情况验收时排水板排水板质量情况入场时排水板施工前现场情况施工前排水板过程控制情况（深度、间距）施工时排水板施工完成情况验收时回填山皮土山皮土质量情况入场时回填山皮土前施工前现场情况（底标高）测量时回填山皮土过程控制情况（集水井施工、围堤施工、排水措施、机械使用情况、沉降观测）施工时回填山皮土施工完成情况（顶标高）验收时堆载一级堆载山皮土质量情况入场时堆载施工前现场情况施工前堆载过程控制情况（集水井施工、围堤施工、排水措施、机械使用情况、沉降观测）施工时堆载施工完成情况（总厚度）验收时稳载稳载过程记录（排水、沉降观测）施工时强夯原材料质量情况（场地回填材料、夯坑填料）入场时强夯施工前现场情况（场地整平、标高测量）施工前强夯施工过程控制情况（称锤重、测落距、夯沉量测量、夯坑体积测量、夯坑填料及整平、降水措施、施工范围）施工时强夯施工完成情况（标高测量）验收时强夯置 换原材料质量情况（场地回填材料、夯坑填料）入场时强夯施工前现场情况（场地整平、标高测量）施工前强夯施工过程控制情况（称锤重、测落距、夯沉量测量、夯坑体积测量、夯坑填料及整平、降水措施、施工范围）施工时强夯施工完成情况（标高测量）验收时回填碾 压回填材料质量情况入场时回填碾压施工前现场情况（标高测量）施工前回填碾压过程控制情况（厚度）施工时强夯施工完成情况（标高测量）验收时2、签证确认的工程拍摄计划当发现有需要签证确认的工程时，及时与监理、业主联系，并全面的对施工前、施工时、施工完成后进行影像（照片和录像）记录。3、管理影像资料拍摄计划主要包括文明标牌、内业资料、现场人员、安全教育等。三、影像资料拍摄质量要求1、影像资料必须图像清晰，数码照片不得低于500万像素。拍摄的角度、方式应能全面反映所验收部位的质量状况，并具有代表性。当需要验收长度或者厚度时，应立钢尺进行明确标识和记录，以供追溯。2、本工程的影像资料以照片作为主要载体，录像为辅。3、影像资料所拍摄的内容完整齐全，所参加人员不得有遗漏，拍摄要清晰。4、对拍摄人员进行培训，以保证拍摄质量。5、工艺录像、照相和场面照相需要分区域、内容等在同一角度进行拍摄，充分体现每道工序的全过程。四、影像资料的整理与归档要求1、项目部对工程影像资料集中统一管理，以单位工程作为单元，按分部、分项工程以及专题内容、拍摄时间进行排序和归档。2、工程影像资料施工参与方共享，管理影像各自分存。3、影像资料是工程质量控制资料的重要组成部分，应按单位工程中分部、分项工程质量验收资料的组卷顺序进行排列，并附在其后。4、影像资料应有文字说明，具体内容包括：验收分项工程名称、验收合格情况、验收参加人员、拍摄时间。5、工程竣工后应对影像资料进行后期技术处理，系统地剪辑和编排，并按档案要求提供装订成册的工程照片和电子文件（数码照片），并制作工程管理视频一同上报校方。6、对于单纯以影像形式无法表达清楚的现场情况，应以文字和影像资料相结合方式存档。五、影像资料的保存影像资料在拍摄完成后，要保存一定时期以备察用，在保存过程中应注意：1、拍摄时应适当多拍几张，选择较清晰，能准确反映现状的影像保存。2、保存时应对影像资料进行分类、排序、并写出简介说明。3、影像资料应与施工资料对应存放，更能客观准确地反映现场的实际情况。4、也可以将照片制成光盘存放，更有利于资料的保存。六、注意事项为说明拍摄对象，有时需用数张相关的照片来表现。工程影像资料基本上都不能再补拍，每次拍摄均需认真对待。1）全景：一眼即能看清现场整体的进行状况（同一角度）。2）局部：表现工程局部实施状况的影像，该点所处位置应能分辨清楚。3）利用黑板的方法：黑板是用来对照片作补充说明，因此应在拍摄时注意，使拍出来的照片上黑板上的字能分辨清楚。4）加设卷尺：为正确判断被拍摄对象的大小，特别是拍摄局部时，为正确表示被拍摄对象的大小、长短、粗细、形状，有必要加设卷尺。七、影像资料考核标准 影像资料考核等级分为四类：优秀、良好、合格、不合格。具体评价标准以及奖罚措施，由业主根据实际情况确定。后期若出现本方案未尽事宜，将召开专题会进行解决。
