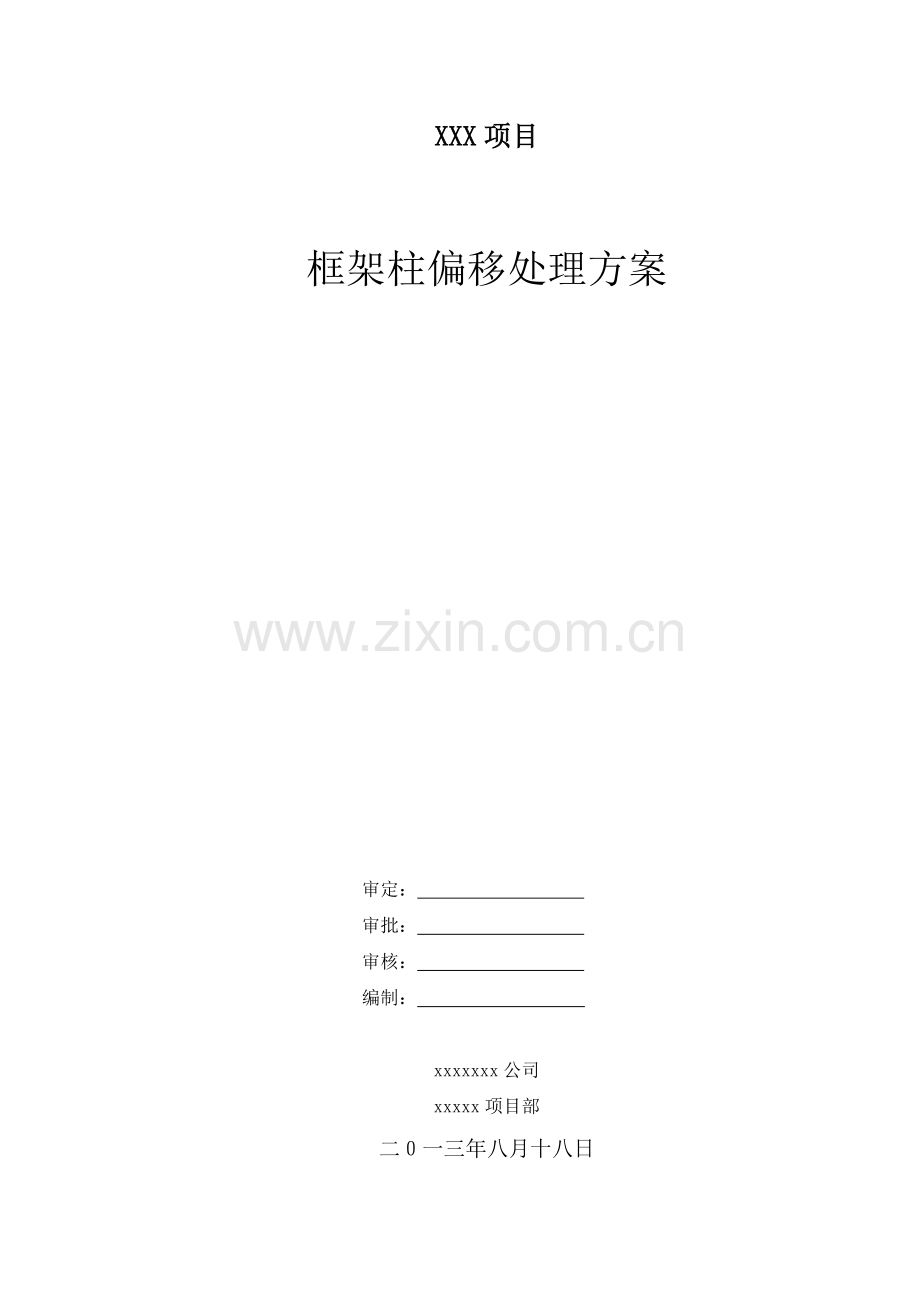

XXX项目

框架柱偏移处理方案

审定：　　　　　　　　　　
审批：　　　　　　　　　
审核：　　　　　　　　　
编制：　　　　　　　　　

xxxxxxx公司
xxxxx项目部
二０一三年八月十八日

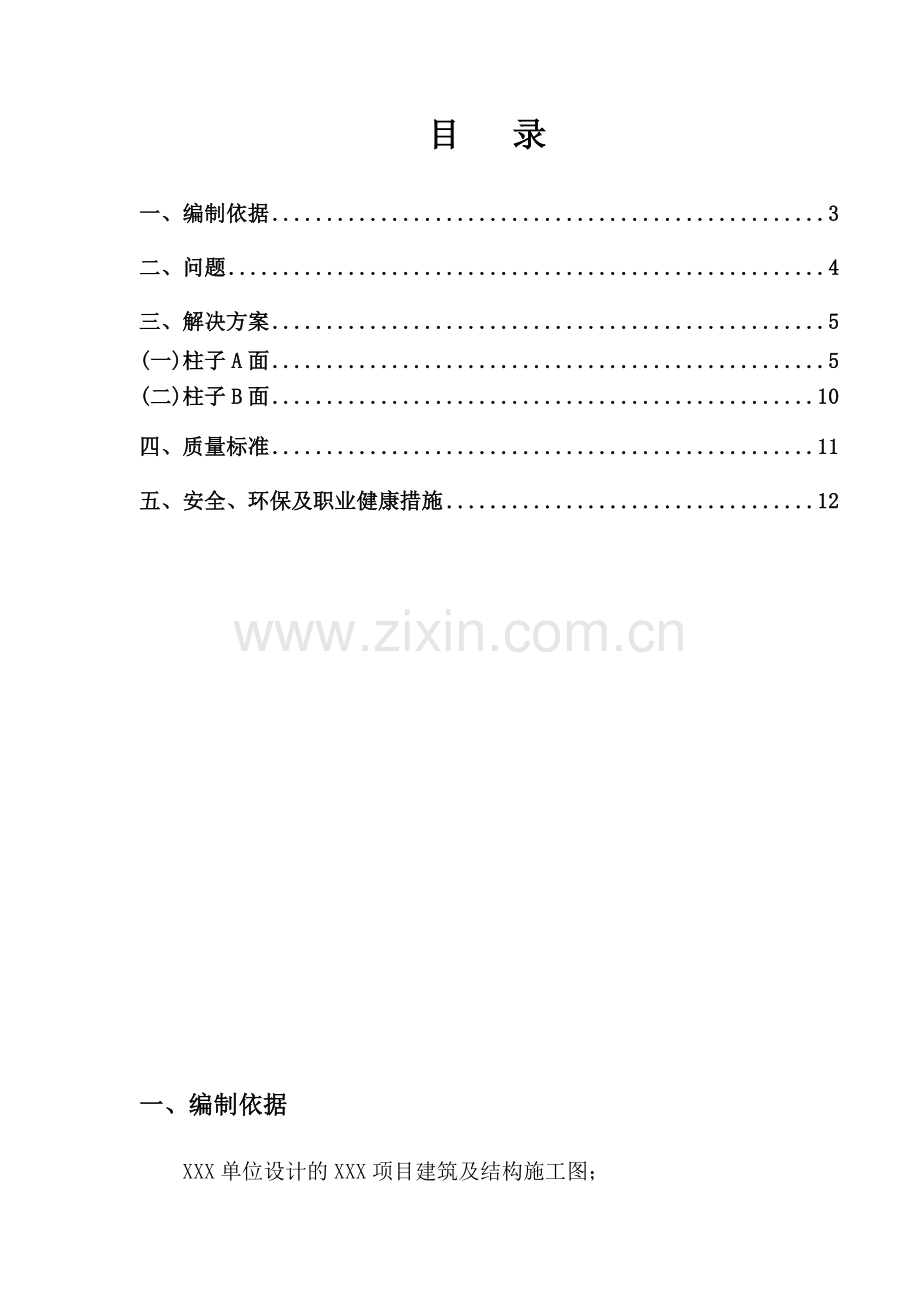

目 录
一、编制依据 3
二、问题 4
三、解决方案 5
(一)柱子A面 5
(二)柱子B面 10
四、质量标准 11
五、安全、环保及职业健康措施 12

一、编制依据
XXX单位设计的XXX项目建筑及结构施工图；

《建筑装饰装修工程质量验收规范》
《混凝土结构加固设计规范》GB50367-2006
《混凝土结构工程施工质量验收规范》GB50204—2002
西南03J201-1图集

二、问题
A1-2#左边附楼(S4-2)轴交(S4-K)轴KZ7在3.90m~7.70m层及7.70m~11.30m层，因该框架柱模板安装施工过程中，由于施工吊线失误及砼浇筑前未对模板支撑进行逐一检查，造成该柱头分别在轴线左右偏离70mm，超出了《混凝土结构工程质量验收规范》。详见下图所示：

三、解决方案
(一)柱子A面
施工流程：凿毛→植筋→铺设钢丝网→模板安装→混凝土浇筑→抹灰。
1、将该柱子A面2层层高一半处至3层层高一半处（即标高5.50m~9.50m）偏移面的柱侧面采用人工使用錾子进行凿毛，凿毛应凿到看到粗骨料，把表面浮浆凿除，把松动的石子清理干净。
2、植筋
①采用Φ8的三级钢进行植筋，在框架柱A面进行布孔，从柱边开始布孔，孔径为12mm，其孔间距为200mm*200mm，孔深不小于100mm，植筋部位详见下图：

②植筋需要注意的问题：

A、植筋的位置要正确；
B、植筋的孔深及孔径要有保证；
C、植筋孔内的粉尘要清理干净；
D、植筋孔内要干燥；
E、注胶时防止封入空气；
F、注胶完毕后在胶的固化期内严禁扰动钢筋
3、铺设钢丝网
抹灰厚度大于等于35mm的应采取与基体粘结的加强措施，该处采用铺设钢丝网，且须满足下列要求：
①钢丝网四周连接处必须进行固定；
②不得出现钢丝网翘起现象；
③钢丝网网格不宜大于20mm*20mm，直径不宜小于1mm。
4、模板安装
①根据构件截面尺寸，材料15mm厚多层木层板进行现场定型加工。
②模板就位→模板加工→安装柱箍→全面检查校正。(详下图)

5、混凝土浇筑

①砼类型选择
由于该位置比较狭窄，只有采用细石砼浇筑，骨料选择石粉砂。
②原构件砼面清理
在浇筑砼前，先用水湿润原构件砼，并把原构件砼面上的灰尘、浮渣冲洗干净，然后进行砼浇筑。
③砼振捣
由于该部位比较狭窄，无法使用插入式振捣棒进行振捣，只有采用附着式振捣器或人工使用小锤从模板外侧进行振捣至构件砼密实。
为保证振捣到位，避免因分层高度过大而振捣不密实，应分层下料、振捣的高度不宜超过300mm，从底层开始逐层扩展升高。
④砼养护
砼浇筑完毕12小时后（具体时间以砼终凝情况为准）开始洒水养护，洒水频率以始终保持模板面湿润为依据。
在砼强度达到设计及规范验收标准要求后方可拆模。
6、抹灰
抹灰砂浆为M5水泥混合砂浆，抹灰厚度应小于35mm，抹灰应分层进行，水泥混合砂浆每遍厚度宜为7～9mm，待前一抹灰层凝结后方可抹后一层。
抹灰应满足下列要求：
①抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿；

②水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求；
③所用材料应符合设计要求及国家现行产品标准的规定，并应有出厂合格证；材料进场时应进行现场验收，不合格的材料不得用在抹灰工程上，对影响抹灰工程质量与安全的主要材料的某些性能如水泥的凝结时间和安定性进行现场抽样复验；
④抹灰工程应分层进行。当抹灰总厚度大于或等于35 mm时，应采取加强措施。
⑤养护
养护时水压不宜太大，避免冲坏已粉刷墙面。
室内养护每天一次；受阳光直射部位每天三次，三天后一天一次，直到砂浆疙瘩用手扳不动为止。
养护时严禁将水洒入预留洞口，避免下层已完成墙面破坏。

(二)柱子B面
施工流程：凿除→基层清理→抹灰
1、凿除
将该柱子B面2层层高一半处至3层层高一半处（即标高5.50m~9.50m）偏移面的柱侧面进行凿除，凿除深度不应小于35mm，若凿除看到框架柱主筋，即可停止。凿除应凿到看到粗骨料。

2、基层清理
①凸出部位墙体打凿，凹陷部位墙体用1:2.5水泥砂浆找平。
②将墙面上残余砂浆、污垢、灰尘等清理干净，提前1~2天浇水润湿。
③基层增加凿毛，刷界面剂两道工序。

3、抹灰
抹灰同A面施工方法。
四、质量标准
1、保证项目：抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿。砂浆的配合比应符合设计要求。砂料必须干净过筛。抹灰厚度大于等于35mm时必须采取加强措施，挂设钢丝网，抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。
2、允许偏差：
序号
项目
允许偏差
检验方法
普通抹灰
高级抹灰
1
立面垂直度
4
3
用2 m垂直检测尺检查
2
表面平整度
4
3
用2 m靠尺和塞尺检查
3
阴阳角方正
4
3
用直角检测尺检查
4
墙裙、勒脚上口直线度
4
3
拉5 m线，不足5 m拉通线，用钢直尺检查
注：普通抹灰，本表第3项阴角方正可不检查。

五、安全、环保及职业健康措施
1、职业健康安全关键要求
“安全三宝”(安全帽、安全带、安全网) 必须配备齐全。工人进入工地必须佩戴经安检合格的安全帽；工人高空作业之前须例行体检，防止高血压病人或有恐高症者进行高空作业，高空作业时必须佩带安全带；工人作业前，须检查临时脚手架的稳定性、可靠性。
2、环境关键要求
遵守当地有关环卫、市容管理的有关规定。
“四口”(通道口、预留口、电梯井口、楼梯口)和临边做好防护。
框架外墙施工时，外防护脚手架应随着楼层搭设完毕，墙体距外架间的间隙应水平防护，防止高空坠物。
3、安全环保措施
抹灰施工脚手架要搭设牢固。
外墙施工时，必须有外墙防护及施工脚手架，墙与脚手架间的间隙应封闭防高空坠物伤人。
严禁站在墙上做划线、吊线、清扫墙面、支设模板等施工作业。
