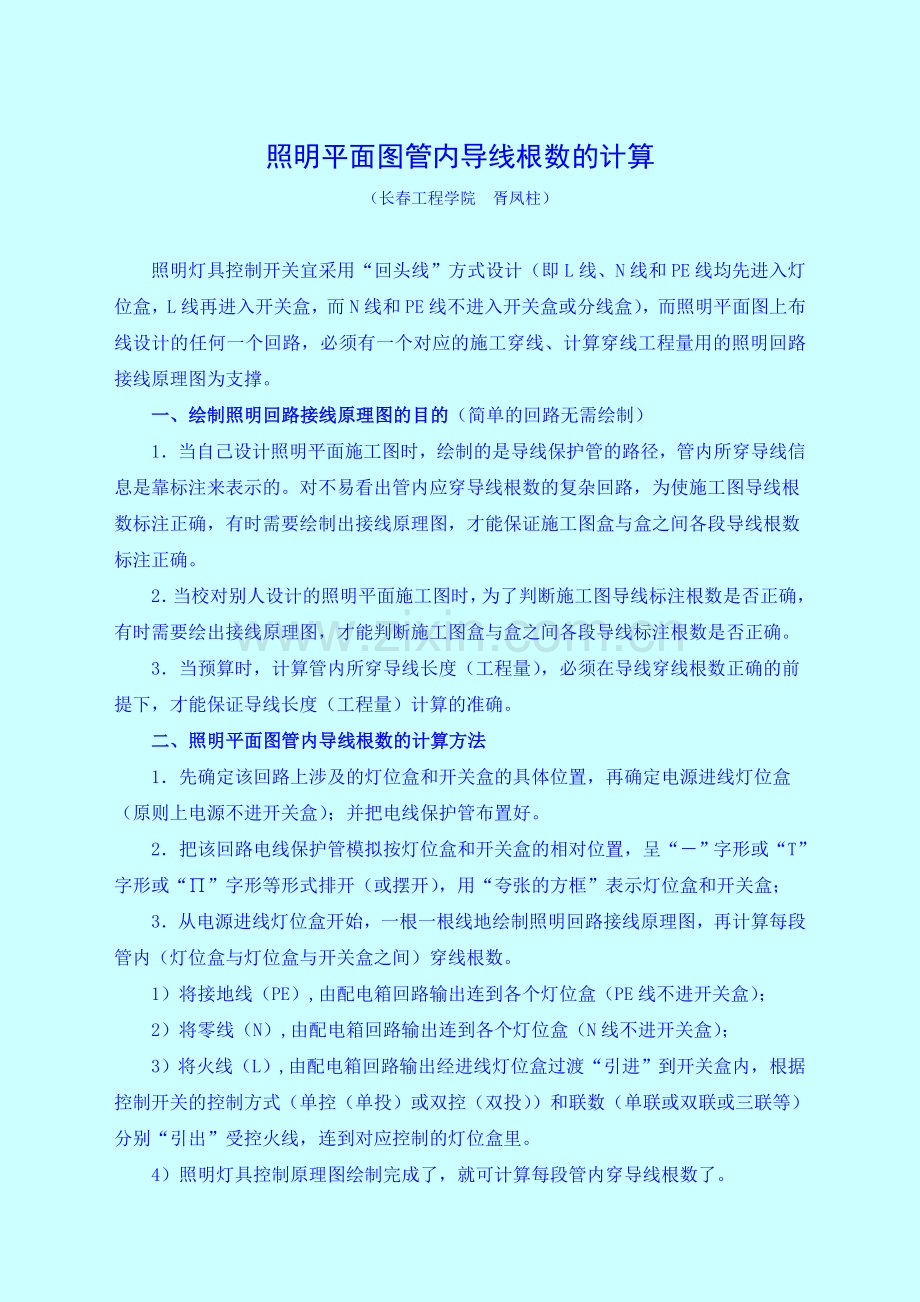

照明平面图管内导线根数的计算
（长春工程学院 胥凤柱）

照明灯具控制开关宜采用“回头线”方式设计（即L线、N线和PE线均先进入灯位盒，L线再进入开关盒，而N线和PE线不进入开关盒或分线盒），而照明平面图上布线设计的任何一个回路，必须有一个对应的施工穿线、计算穿线工程量用的照明回路接线原理图为支撑。
一、绘制照明回路接线原理图的目的（简单的回路无需绘制）
1．当自己设计照明平面施工图时，绘制的是导线保护管的路径，管内所穿导线信息是靠标注来表示的。对不易看出管内应穿导线根数的复杂回路，为使施工图导线根数标注正确，有时需要绘制出接线原理图，才能保证施工图盒与盒之间各段导线根数标注正确。
2．当校对别人设计的照明平面施工图时，为了判断施工图导线标注根数是否正确，有时需要绘出接线原理图，才能判断施工图盒与盒之间各段导线标注根数是否正确。
3．当预算时，计算管内所穿导线长度（工程量），必须在导线穿线根数正确的前提下，才能保证导线长度（工程量）计算的准确。
二、照明平面图管内导线根数的计算方法
1．先确定该回路上涉及的灯位盒和开关盒的具体位置，再确定电源进线灯位盒（原则上电源不进开关盒）；并把电线保护管布置好。
2．把该回路电线保护管模拟按灯位盒和开关盒的相对位置，呈“－”字形或“T”字形或“∏”字形等形式排开（或摆开），用“夸张的方框”表示灯位盒和开关盒；
3．从电源进线灯位盒开始，一根一根线地绘制照明回路接线原理图，再计算每段管内（灯位盒与灯位盒与开关盒之间）穿线根数。
1）将接地线（PE）,由配电箱回路输出连到各个灯位盒（PE线不进开关盒）；
2）将零线（N）,由配电箱回路输出连到各个灯位盒（N线不进开关盒）；
3）将火线（L）,由配电箱回路输出经进线灯位盒过渡“引进”到开关盒内，根据控制开关的控制方式（单控（单投）或双控（双投））和联数（单联或双联或三联等）分别“引出”受控火线，连到对应控制的灯位盒里。
4）照明灯具控制原理图绘制完成了，就可计算每段管内穿导线根数了。

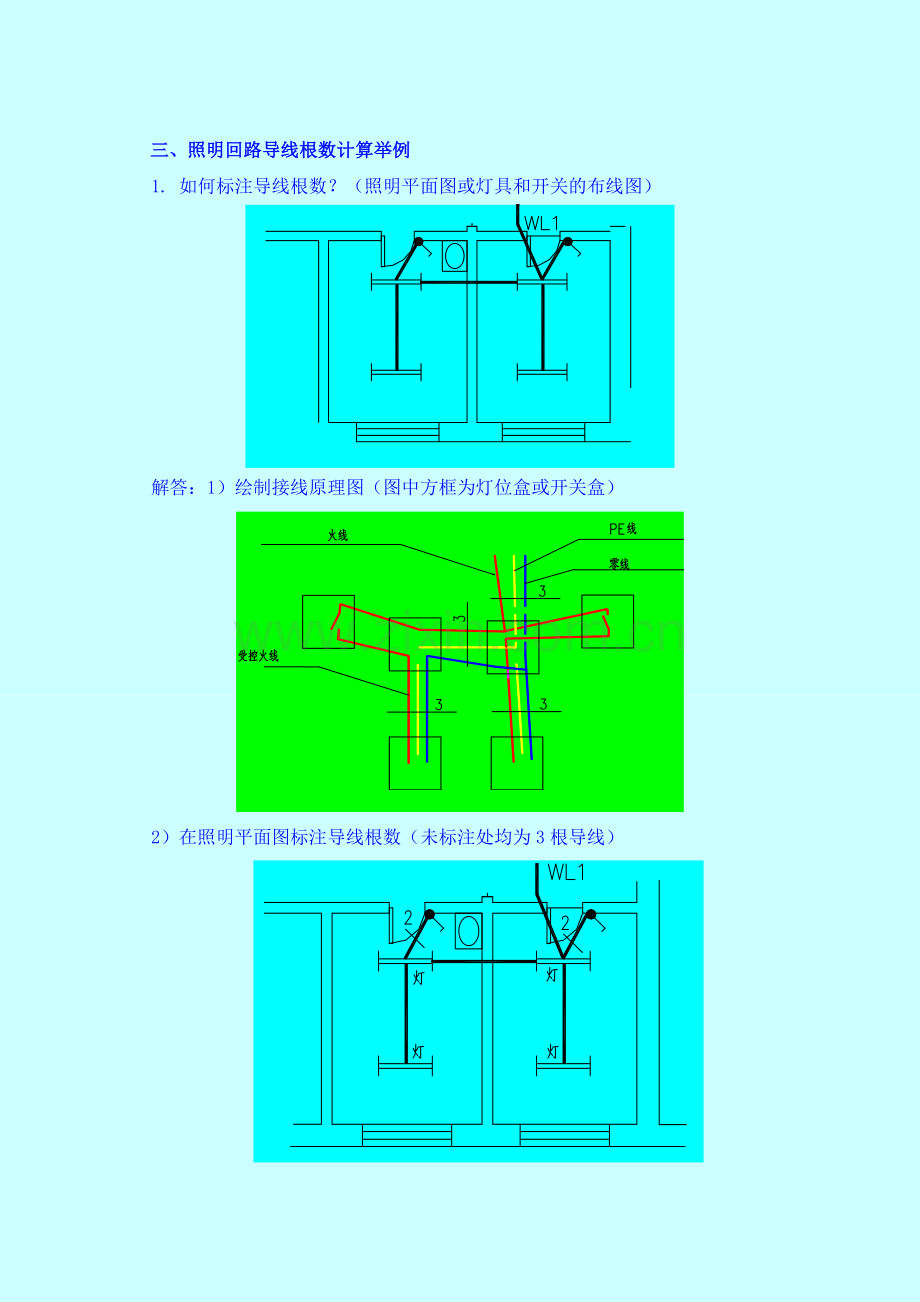

三、照明回路导线根数计算举例
1. 如何标注导线根数？（照明平面图或灯具和开关的布线图）

解答：1）绘制接线原理图（图中方框为灯位盒或开关盒）

2）在照明平面图标注导线根数（未标注处均为3根导线）

2.设计一个三盏灯由同一供配电回路供电，需要由双控三联开关完成两地独立控制。
1）照明平面图（施工图，在设计成果中）

2）照明接线原理图（是施工图导线根数标注正确的支撑，在心里或计算说明书里）

3．校对某楼AL13配电箱中WL1回路各段导线根数
（说明：该图没有PE线，疏散指示灯均为带蓄电池的储能式应急灯）
