电容补偿柜的电容容量如何计算.doc

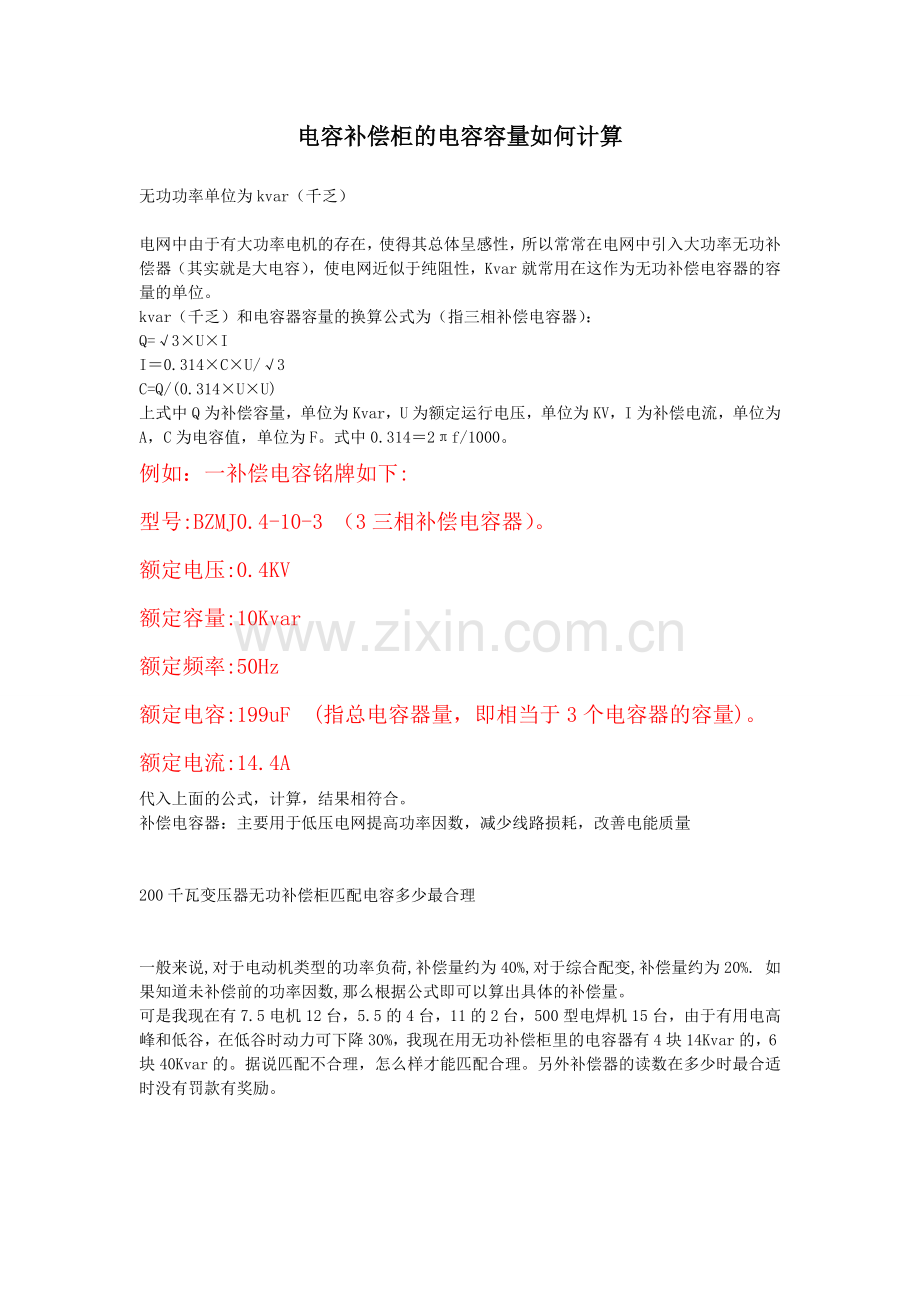

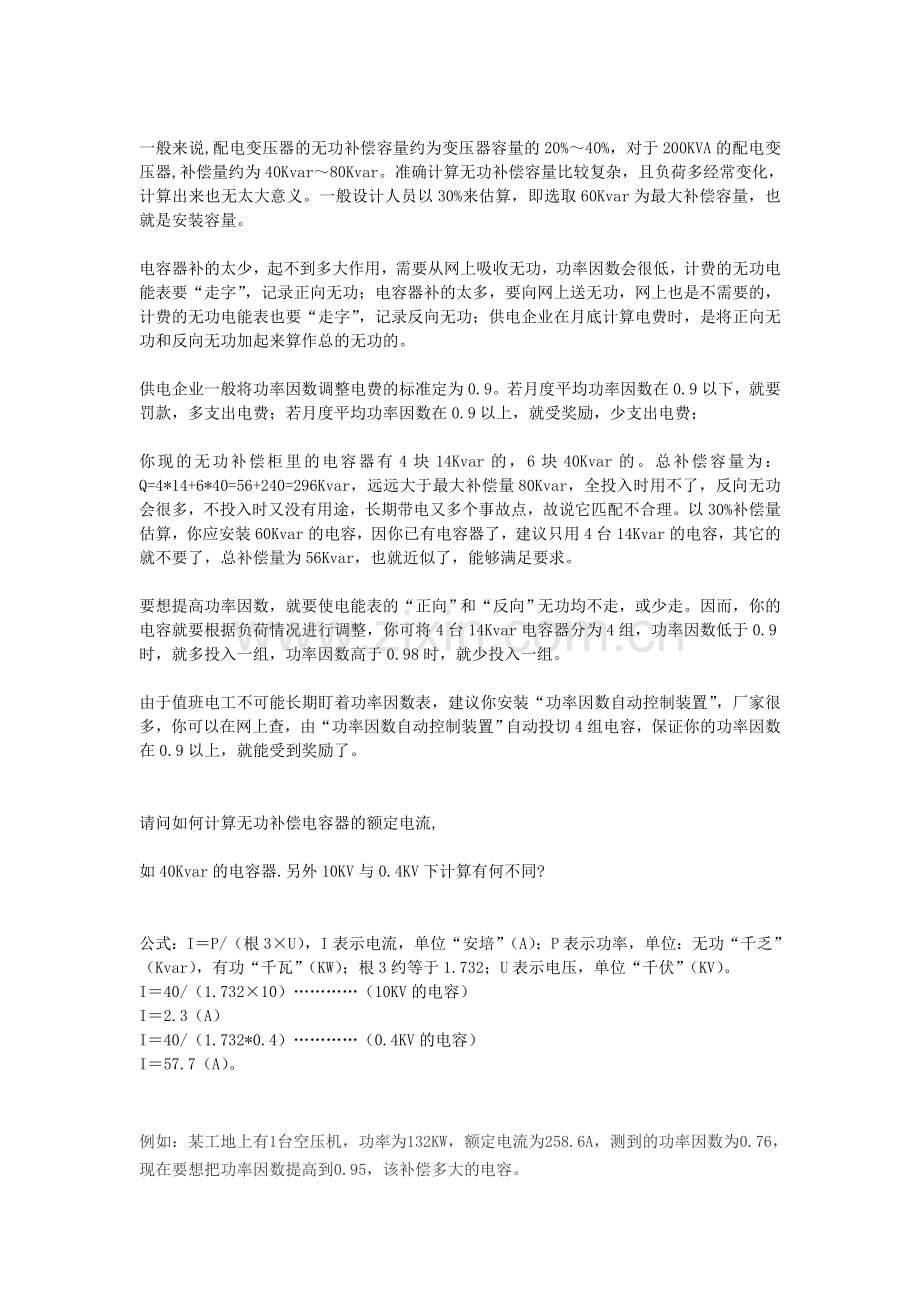

电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=3UII0.314CU/3C=Q/(0.314UU)上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。式中0.3142f/1000。例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。额定电流:14.4A代入上面的公式，计算，结果相符合。补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量200千瓦变压器无功补偿柜匹配电容多少最合理 一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。 可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。据说匹配不合理，怎么样才能匹配合理。另外补偿器的读数在多少时最合适时没有罚款有奖励。 一般来说,配电变压器的无功补偿容量约为变压器容量的20%40%，对于200KVA的配电变压器,补偿量约为40Kvar80Kvar。准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。 电容器补的太少，起不到多大作用，需要从网上吸收无功，功率因数会很低，计费的无功电能表要“走字”，记录正向无功；电容器补的太多，要向网上送无功，网上也是不需要的，计费的无功电能表也要“走字”，记录反向无功；供电企业在月底计算电费时，是将正向无功和反向无功加起来算作总的无功的。 供电企业一般将功率因数调整电费的标准定为0.9。若月度平均功率因数在0.9以下，就要罚款，多支出电费；若月度平均功率因数在0.9以上，就受奖励，少支出电费； 你现的无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。总补偿容量为：Q=4*14+6*40=56+240=296Kvar，远远大于最大补偿量80Kvar，全投入时用不了，反向无功会很多，不投入时又没有用途，长期带电又多个事故点，故说它匹配不合理。以30%补偿量估算，你应安装60Kvar的电容，因你已有电容器了，建议只用4台14Kvar的电容，其它的就不要了，总补偿量为56Kvar，也就近似了，能够满足要求。 要想提高功率因数，就要使电能表的“正向”和“反向”无功均不走，或少走。因而，你的电容就要根据负荷情况进行调整，你可将4台14Kvar电容器分为4组，功率因数低于0.9时，就多投入一组，功率因数高于0.98时，就少投入一组。 由于值班电工不可能长期盯着功率因数表，建议你安装“功率因数自动控制装置”，厂家很多，你可以在网上查，由“功率因数自动控制装置”自动投切4组电容，保证你的功率因数在0.9以上，就能受到奖励了。请问如何计算无功补偿电容器的额定电流,如40Kvar的电容器.另外10KV与0.4KV下计算有何不同?公式：IP/（根3U），I表示电流，单位“安培”（A）；P表示功率，单位：无功“千乏”（Kvar），有功“千瓦”（KW）；根3约等于1.732；U表示电压，单位“千伏”（KV）。 I40/（1.73210）（10KV的电容） I2.3（A） I40/（1.732*0.4）（0.4KV的电容） I57.7（A）。 例如：某工地上有1台空压机，功率为132KW，额定电流为258.6A，测到的功率因数为0.76，现在要想把功率因数提高到0.95，该补偿多大的电容。查表，可得知补偿系数为：0.526。132*0.526=69.432（KVAR）必须要有视在功率因数(如0.7)，从该功率因数提高到所要求的数值(如0.95)，以1KW负载为例。每KW需电容补偿量：有功功率：P1KW视在功率(功率因数为0.7时)：S11/0.71.429(KVA)无功功率：Q1根号(S1S1PP)根号(1.4291.42911)1.02(千乏)功率因数0.95时的视在功率：S21/0.951.053(KVA)无功功率：Q2根号(S2S2PP)根号(1.0531.05311)0.329(千乏)QcQ1Q21.020.3290.691(千乏)在低压级别，通常是：补偿100Kvar的无功功率，相当于减少59KW的有功功率。具体的取值，要根据补偿的情况判定。 KQ 为无功经济当量 当电动机直连发电机母线 KQ=0.020.04 二次变压取KQ=0.050.07 三次变压取KQ=0.080.10； 这个标准的规定是适用于异步电动机的，当然也可以参照适用于其他无功负荷。标准中的无功经济当量值考虑了变压器的损耗，因此当负荷直连发电机母线时无功经济当量最小，当负荷经过三次变压后供电时，无功经济当量最大。 比如我们安装了一台无功补偿装置，减少了100Kvar的无功功率，而无功补偿装置是400V电压等级的，那么我们就可以根据GB12497标准取三次变压的KQ=0.09，那么这个无功补偿装置的节能效果就可以计算出来： 1000.09=9KW 如果这台无功补偿装置每天运行10小时，我们就可以说：这台无功补偿装置每天节电90KW.h。 1、投入电容进行无功补偿，可以大幅降低电流的，但是，降低的这部分是无功电流。电度表计量的是有功功率，也是收费的标准，所以“从计量部分看不到节约电能”是正常的。2、从某种意义上讲，投入无功补偿电容后，计量的有功功率还会稍微、稍微有所增大，这是电容的损耗所致，它以发热的形式反应出来。3、投入无功补偿、功率因数从0.84已提高至0.95，大幅降低了“视在电流”，可以减轻供电线路的负担。.电流在电感元件中作功时,电流滞后于电压90.而电流在电容元件中作功时,电流超前电压90.在同一电路中,电感电流与电容电流方向相反,互差180.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小,把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。减少发、供电设备的设计容量，减少投资，例如当功率因数cos=0.8增加到cos=0.95时，装1Kvar电容器可节省设备容量0.52KW；反之，增加0.52KW对原有设备而言，相当于增大了发、供电设备容量。因此，对新建、改建工程，应充分考虑无功补偿，便可以减少设计容量，从而减少投资。根据所负载功率查电工手册可获得有关数据进行计算。线路功率因数从0.7提高到0.95时每KW功率需电容补偿量是0.691千乏。无功功率=IUsin,单位为乏或千乏。 IU 为容量,单位为伏安或千伏安。无功功率降低或升高时,有功功率不变.但无功功率降低时,电流要降低,线路损耗降低,反之,线路损耗要升高。功率因数低，占用资源，增加损耗。罚款是促进提高节能意识吧。简单办法,变压器功率的30%到此为止40%,例如:350的变压器补偿容量为120Kvar
