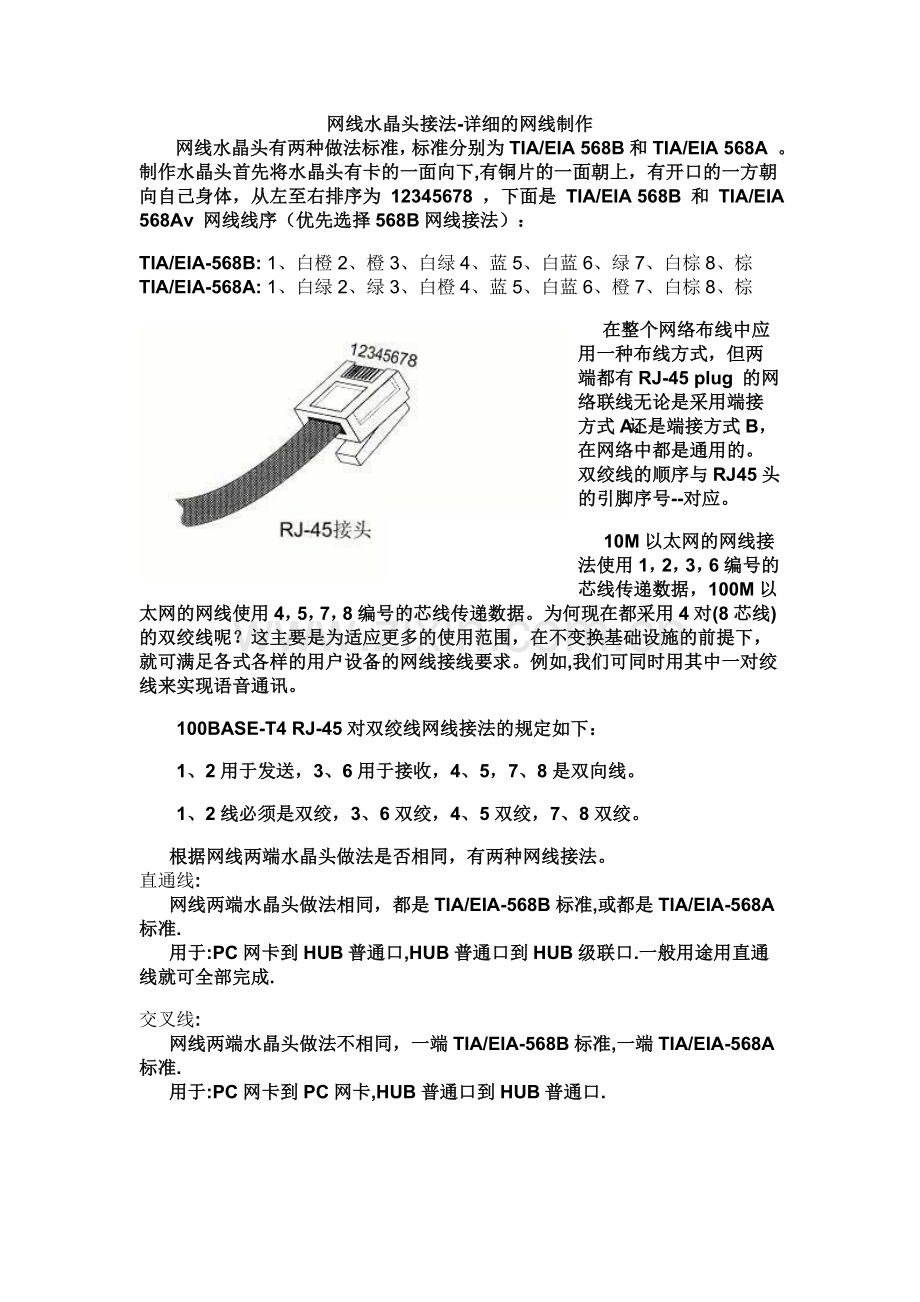

网线水晶头接法-详细的网线制作
网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：
TIA/EIA-568B: 1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕
TIA/EIA-568A: 1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕
    在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B， 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。
     10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。
　　100BASE-T4 RJ-45对双绞线网线接法的规定如下：
　　1、2用于发送，3、6用于接收，4、5，7、8是双向线。
　　1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
     根据网线两端水晶头做法是否相同，有两种网线接法。

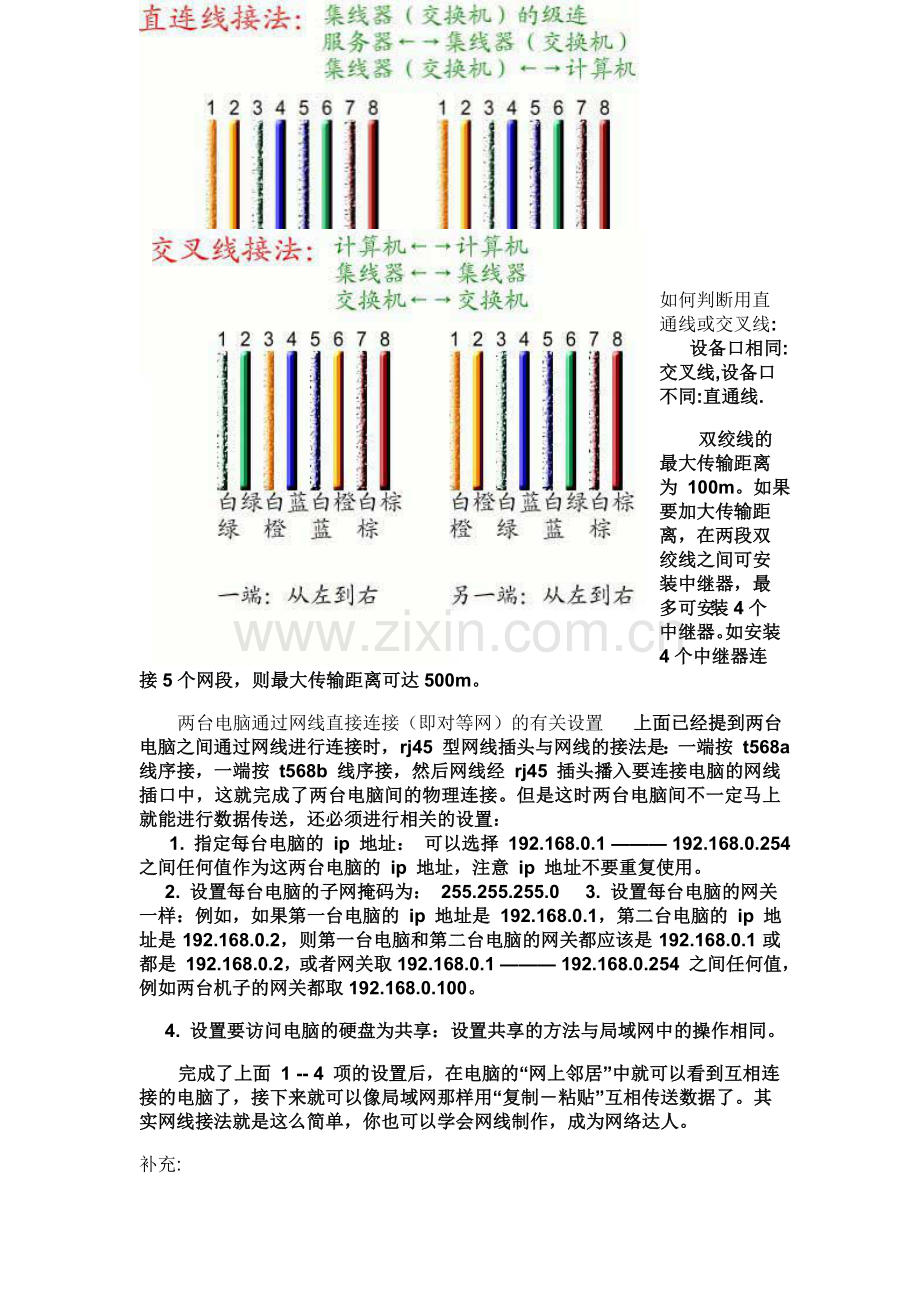

直通线:
     网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.
     用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.
交叉线:
     网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.
     用于:PC网卡到PC网卡,HUB普通口到HUB普通口.

如何判断用直通线或交叉线:
     设备口相同:交叉线,设备口不同:直通线.
     双绞线的最大传输距离为 100m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。如安装4个中继器连接5个网段，则最大传输距离可达500m。
两台电脑通过网线直接连接（即对等网）的有关设置     上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：
  1. 指定每台电脑的 ip 地址： 可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用。
     2. 设置每台电脑的子网掩码为： 255.255.255.0     3. 设置每台电脑的网关一样：例如，如果第一台电脑的 ip 地址是 192.168.0.1，第二台电脑的 ip 地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.100。
     4. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。
     完成了上面 1 -- 4 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了。其实网线接法就是这么简单，你也可以学会网线制作，成为网络达人。
补充:
全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch
1 <------------>8
2 <------------>7
3 <------------>6
4 <------------>5
5 <------------>4
6 <------------>3
7 <------------>2
8 <------------>1
. . . .
