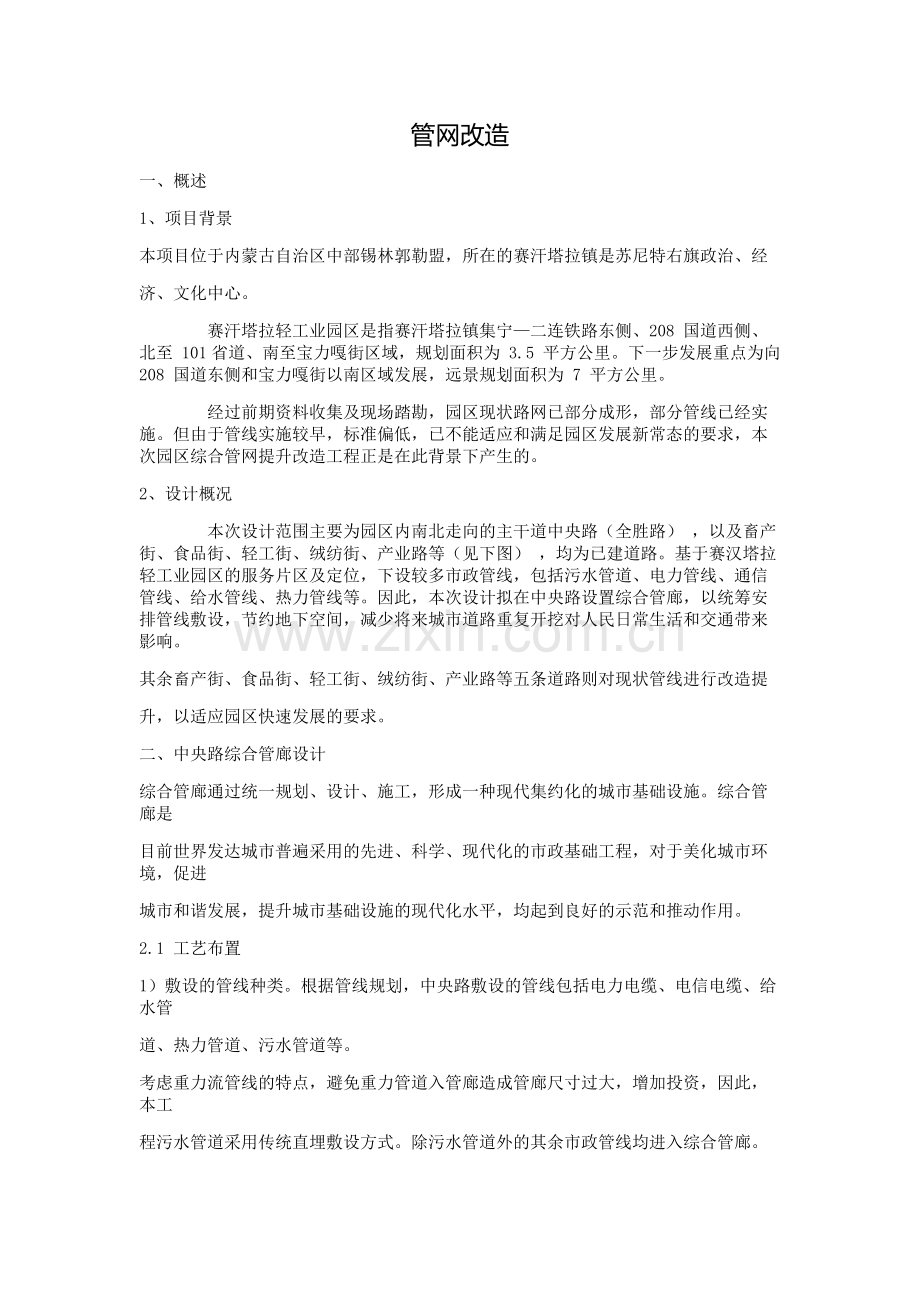

管网改造
一、概述
1、项目背景
本项目位于内蒙古自治区中部锡林郭勒盟，所在的赛汗塔拉镇是苏尼特右旗政治、经
济、文化中心。
赛汗塔拉轻工业园区是指赛汗塔拉镇集宁—二连铁路东侧、208 国道西侧、北至 101省道、南至宝力嘎街区域，规划面积为 3.5 平方公里。下一步发展重点为向 208 国道东侧和宝力嘎街以南区域发展，远景规划面积为 7 平方公里。
经过前期资料收集及现场踏勘，园区现状路网已部分成形，部分管线已经实施。但由于管线实施较早，标准偏低，已不能适应和满足园区发展新常态的要求，本次园区综合管网提升改造工程正是在此背景下产生的。
2、设计概况
本次设计范围主要为园区内南北走向的主干道中央路（全胜路） ，以及畜产街、食品街、轻工街、绒纺街、产业路等（见下图） ，均为已建道路。基于赛汉塔拉轻工业园区的服务片区及定位，下设较多市政管线，包括污水管道、电力管线、通信管线、给水管线、热力管线等。因此，本次设计拟在中央路设置综合管廊，以统筹安排管线敷设，节约地下空间，减少将来城市道路重复开挖对人民日常生活和交通带来影响。
其余畜产街、食品街、轻工街、绒纺街、产业路等五条道路则对现状管线进行改造提
升，以适应园区快速发展的要求。
二、中央路综合管廊设计
综合管廊通过统一规划、设计、施工，形成一种现代集约化的城市基础设施。综合管廊是
目前世界发达城市普遍采用的先进、科学、现代化的市政基础工程，对于美化城市环境，促进
城市和谐发展，提升城市基础设施的现代化水平，均起到良好的示范和推动作用。
2.1 工艺布置
1）敷设的管线种类。根据管线规划，中央路敷设的管线包括电力电缆、电信电缆、给水管
道、热力管道、污水管道等。
考虑重力流管线的特点，避免重力管道入管廊造成管廊尺寸过大，增加投资，因此，本工
程污水管道采用传统直埋敷设方式。除污水管道外的其余市政管线均进入综合管廊。

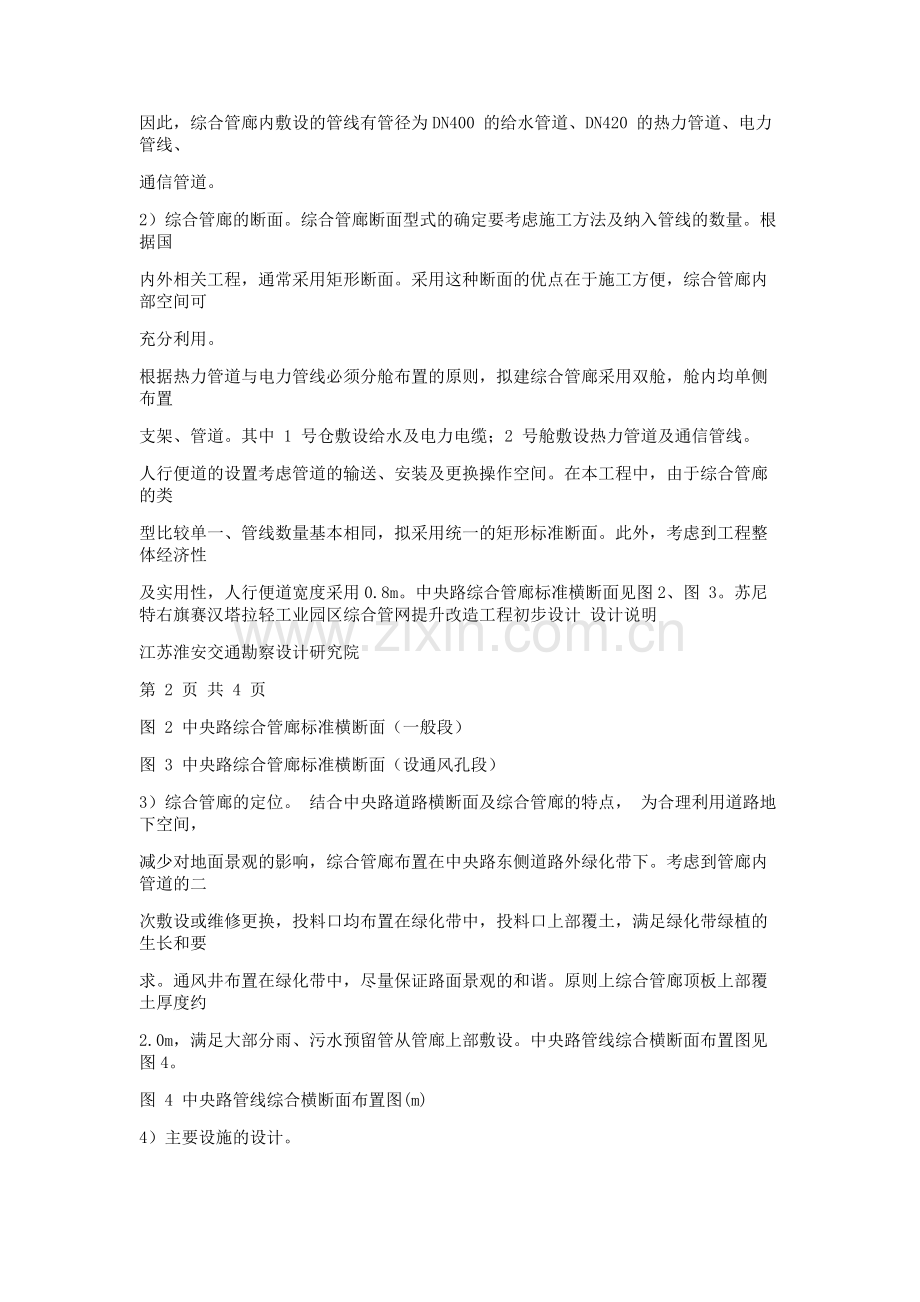

因此，综合管廊内敷设的管线有管径为DN400 的给水管道、DN420 的热力管道、电力管线、
通信管道。
2）综合管廊的断面。综合管廊断面型式的确定要考虑施工方法及纳入管线的数量。根据国
内外相关工程，通常采用矩形断面。采用这种断面的优点在于施工方便，综合管廊内部空间可
充分利用。
根据热力管道与电力管线必须分舱布置的原则，拟建综合管廊采用双舱，舱内均单侧布置
支架、管道。其中 1 号仓敷设给水及电力电缆；2 号舱敷设热力管道及通信管线。
人行便道的设置考虑管道的输送、安装及更换操作空间。在本工程中，由于综合管廊的类
型比较单一、管线数量基本相同，拟采用统一的矩形标准断面。此外，考虑到工程整体经济性
及实用性，人行便道宽度采用0.8m。中央路综合管廊标准横断面见图2、图 3。苏尼特右旗赛汉塔拉轻工业园区综合管网提升改造工程初步设计 设计说明
江苏淮安交通勘察设计研究院
第 2 页 共 4 页
图 2 中央路综合管廊标准横断面（一般段）
图 3 中央路综合管廊标准横断面（设通风孔段）
3）综合管廊的定位。 结合中央路道路横断面及综合管廊的特点， 为合理利用道路地下空间，
减少对地面景观的影响，综合管廊布置在中央路东侧道路外绿化带下。考虑到管廊内管道的二
次敷设或维修更换，投料口均布置在绿化带中，投料口上部覆土，满足绿化带绿植的生长和要
求。通风井布置在绿化带中，尽量保证路面景观的和谐。原则上综合管廊顶板上部覆土厚度约
2.0m，满足大部分雨、污水预留管从管廊上部敷设。中央路管线综合横断面布置图见图4。
图 4 中央路管线综合横断面布置图(m)
4）主要设施的设计。

（1）防火分区设计。根据综合管廊的特点，设计防火分区长度≤200m。防火分区内应设置
防火墙、甲级防火门、阻火包等进行防火分隔。防火墙为不燃烧体，耐火极限≥4h；甲级防火
门、耐火极限≥1.2h。
（2）投料口设计。投料口设计考虑到综合管廊内所需的投入管材尺寸、人员紧急出入口及
综合管廊内部通风换气的因素。综合管廊沿线≤200m 设置 1 个投料口，与通风井合建。投料口
位于绿化带中，上方覆土，种植绿化。投料口内部顶板上设置供管道及附件安装用的吊钩，以
方便今后各专业管线的安装及维护等。
（3）通风口设计。通风口设计考虑到综合管廊内消防排烟及正常使用时通风换气的因素。
综合管廊沿线≤200m 设置1 个通风口。通风口设防小动物进入的金属网格，设置机械排烟，在
进风口和排风口下的侧壁上设有防水百叶窗,防止雨水溅入共同沟内。综合管廊内发生火灾时，
排烟防火阀应能够自动关闭。
（4）管线引出段。综合管廊沿线≤150m 设置支线引出，包括电力管线、通信管线、给水苏尼特右旗赛汉塔拉轻工业园区综合管网提升改造工程初步设计 设计说明
江苏淮安交通勘察设计研究院
第 3 页 共 4 页
管线、热力管线、再生水管线等。电力电缆引出通过预埋缆线防水组件与周边道路或地块连接，
引出段设计考虑电力电缆的转弯半径，局部进行加高拓宽处理，以方便大电缆从管廊内引出。
2.2 给排水设计
1）给水系统。综合管廊给水系统主要包括消防给水和自用水给水。消防系统根据消防分区
用水量计算，自用水给水用于管廊的冲洗。本设计中，在排水集水坑处设置冲洗接口，冲洗排
水经过沟底斜坡排入集水坑，再通过排水泵排入沿途市政排水井。冲洗水由管廊内 DN100 自用

给水水管提供。
2）排水系统。综合管廊的排水区间根据道路的纵坡确定，每个排水区间宜≤400m，在排水
区间的最低点设置集水坑和自动水位排水泵。综合管廊的底板宜设置排水明沟，通过排水沟将
综合管廊内积水汇入集水坑内，排水明沟的坡度宜≥0.3%。综合管廊内设自动排水系统。设计
排水量按消防排水量计算，在每个防火区间纵坡最低点处设排水坑1 座，电仓及水仓各设 1 台
排水泵。由设于集水坑内的液位继电器控制，高液位开泵，低液位停泵，超高液位报警。排水
管接出综合管廊后就近接入道路雨水系统。
三、其它管线设计
中央路污水管道不入综合管廊，采用传统直埋敷设方式。
畜产街、食品街、轻工街、绒纺街、产业路等五条道路拟对现状管线进行改造提升，主要
为给水管道及污水管道。
3.1 给水工程设计
1）管道敷设
给水管道布置在道路的北侧及西侧绿化带下。结合片区规划及周边地块使用需求，给水主
管道管径采用300mm，沿线预留支管管径采用200mm。
2）管道基础
管道开槽后须对槽底进行验收，槽底地基承载力应达到 100Kpa 以上。管底铺设砂基，砂基
采用粗、中砂，砂垫层宽度为管径加0.6 米，厚度为 200mm（敷管前厚度） ，砂垫层压实系数为
0.85～0.90。管沟槽底至管顶上500mm 回填中粗砂或碎石，其余素土回填，分层夯实,压实度要
求不低于 95%。如遇地基松软，应将软土清除，并换土至设计管底高，局部超挖部分需填砂至
设计标高后再铺砂垫层。砂垫层及砂基础质量无法保证时应做钢筋砼满包。
3）管材及接口

本工程给水管道管材均采用PE 实壁管，热熔对接焊连接。
4 ）阀门
管道交汇处阀门数如图进行布置，直管段按不宜大于 5 个消火栓间距的要求设置阀门。本
次设计均采用闸阀。
5）管道高程
管道隆起点设有排气阀，低点设有排泥阀。设计给水管道沿线平均覆土深度为1.0 米。给
水支管与干管相接，高程上采用管中平接。横穿道路的给水管若与其它管渠相碰，按照给水支
管在电缆沟、电信管之下，雨污水管渠之上的原则穿过，用弯管或乙字管避开相碰的管道。
6）管道转弯和阀门井
管道转弯处，可采用自然弯曲，各种管材允许最大弯曲度要满足规范要求。给水管道相应
管件尽量采用相同的材质。
路面内检查井采用重型复合型防盗井盖及盖座，在人行道及绿地内的检查井采用普型复合
型防盗井盖及盖座，井盖与井座间设 1 米的防盗链，具体做法参照 07MS101。所有检查井井盖
井座必须满足国标 07MS101《市政给水管道工程及附属设施》荷载要求，符合质量检验标准规
定，经国家批准生产的品牌产品。在路面或人行道上阀门井其井顶标高以实际路面为准,并做到
与路面平接；在绿化带上预留支管阀门井，其井顶标高应高出地面 0.05 米。排泥排气阀门井做
法与上述相同。 地面操作立式阀门井,排泥排气阀门井,室外地上式消火栓,钢制零件等施工参见
国标 07MS101。给水管道在水平、竖向弯头及三通、四通处应设置管道支墩，转弯角度＜10°
可不设支墩。检查井如遇砖材部分采用混凝土砖（MU10 砖，M10 水泥砂浆砌筑） 。本设计中的各
种附件井均采用国标 07MS101《市政给水管道工程及附属设施》及《给水排水管道工程施工及

验收规范》 （GB50268－2008）执行。踏步考虑采用塑钢材料。
7）试压及消毒
管道设计工作压力：0.6MPa。
管道试验压力： 1.0MPa。
试压：压力试验时，应将管道固定在原位，法兰连接应暴露以便于检查是否泄漏。水压试
验方法及检测应符合《给水排水管道工程施工及验收规范》 （GB50268-2008） 。
消毒：生活饮用水管道在使用前应用含 20-30mg/L 游离氯的水灌满管道进行消毒, 含氯消
毒水在管中应停留 24小时以上。消毒后, 再用饮用水冲洗, 检验符合国家《生活饮用水卫生标
准》(GB5749-2006)方可使用。验收时应有卫生防疫部门的检验报告。苏尼特右旗赛汉塔拉轻工业园区综合管网提升改造工程初步设计 设计说明
江苏淮安交通勘察设计研究院
第 4 页 共 4 页
3.2 污水工程设计
1）管线横断面布置位置
污水管道布置在道路的南侧及东侧绿化带下。结合片区规划及周边地块使用需求，考虑到
绒毛加工企业等生产污水的特点，为便于后期清理维护，污水主管道及沿线预留支管管径均采
用 500mm。
2）排污方向
片区污水管道整体自北向南排放，最终排入片区规划工业污水处理厂。
3）管材、接口及基础
考虑到日后检修方便及周边地块污水量的增长，污水主管道直径采用 500mm，预留支管直
径采用500mm。管材采用 HDPE 管（环刚度≥10kN/m2） ，管材应符合《埋地用聚乙烯结构壁管道
系统第2 部分：聚乙烯缠绕结构壁管材》 （GB/T 19472.2-2004）的相关要求，接口采用承插式
电熔连接；污水检查井内壁、顶板底面（包括梁）需进行防腐处理。防腐涂料采用二底二面，

干膜厚度不低于200 微米。防腐涂料主要成分主要为聚氨酯和环氧树脂。
考虑到污水管道埋深较大，为便于主管道日后检修，管道直径 d=500mm 时加大井径采用直
径为 1250mm 的污水检查井（内设防坠网） 。防落网主要技术指标：单绳拉力大于 1600N，耐冲
击 500 焦（100kg×0.5m） ，静态承重 300kg，网目小于 10cm，安装时必须牢固固定在井圈或井
壁上，以防脱落。
位于行车道及交叉口范围污水检查井井盖采用铸铁重型减震防盗井盖，承载能力不得低于
《检查井盖》 （GB/T 23858-2009）中 D400 型。位于人行道及道路外侧的检查井井盖采用钢纤维
井盖，井盖承载能力不得低于规范中B125 型。
为防止日后出现管道误接，产生雨污混接现象，应在污水井盖上明确标识“污”字样。
污水干管及支管均采用20cm砂垫层基础，其上以中粗砂回填至管顶以上 50cm。
4）预留支管
一般在道路两侧每隔 120～150m 左右预留一处预留管道，预留管道以 2‰的坡度流向排水
干管，预留支管与干管管顶平接，预留支管的具体位置施工时可根据实际情况需要进行适当调
整，沿线预留支管伸至道路红线外1.5m，并设置预留井。
