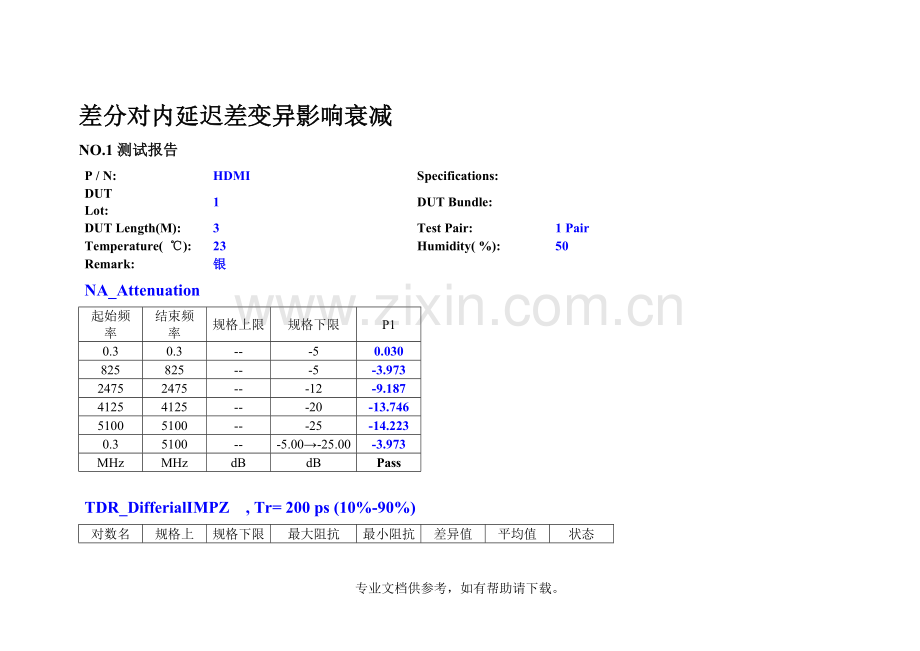

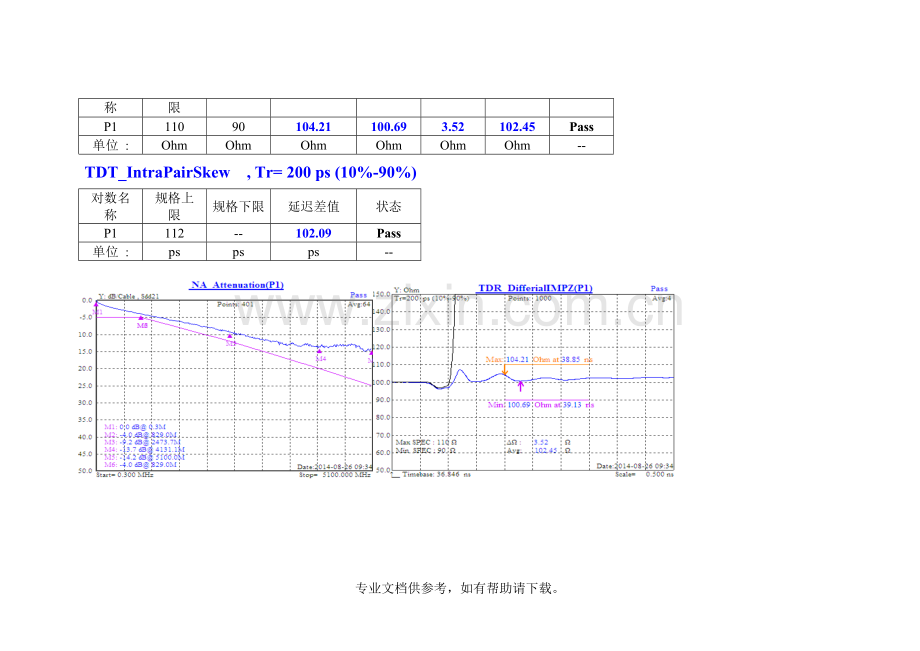

差分对内延迟差变异影响衰减 NO.1测试报告 P / N: HDMI Specifications: DUT Lot: 1 DUT Bundle: DUT Length(M): 3 Test Pair: 1 Pair Temperature( ℃): 23 Humidity( %): 50 Remark: 银 NA_Attenuation 起始频率结束频率规格上限规格下限 P1 0.3 0.3 -- -5 0.030 825 825 -- -5 -3.973 2475 2475 -- -12 -9.187 4125 4125 -- -20 -13.746 5100 5100 -- -25 -14.223 0.3 5100 -- -5.00→-25.00 -3.973 MHz MHz dB dB Pass TDR_DifferialIMPZ , Tr= 200 ps (10%-90%) 对数名称规格上限规格下限最大阻抗最小阻抗差异值平均值状态 P1 110 90 104.21 100.69 3.52 102.45 Pass 单位 : Ohm Ohm Ohm Ohm Ohm Ohm -- TDT_IntraPairSkew , Tr= 200 ps (10%-90%) 对数名称规格上限规格下限延迟差值状态 P1 112 -- 102.09 Pass 单位 : ps ps ps -- NO.2测试报告图形FAIL NO.3测试报告PASS P / N: HDMI Specifications: DUT Lot: 1 DUT Bundle: DUT Length(M): 4 Test Pair: 1 Pair Temperature( ℃): 23 Humidity( %): 50 Remark: 银 NA_Attenuation 起始频率结束频率规格上限规格下限 P1 0.3 0.3 -- -5 0.025 825 825 -- -5 -4.792 2475 2475 -- -12 -8.921 4125 4125 -- -20 -12.696 5100 5100 -- -25 -14.363 0.3 5100 -- -5.00→-25.00 -4.792 MHz MHz dB dB Pass TDR_DifferialIMPZ , Tr= 200 ps (10%-90%) 对数名称规格上限规格下限最大阻抗最小阻抗差异值平均值状态 P1 110 90 101.66 100.98 0.68 101.32 Pass 单位 : Ohm Ohm Ohm Ohm Ohm Ohm -- TDT_IntraPairSkew , Tr= 200 ps (10%-90%) 对数名称规格上限规格下限延迟差值状态 P1 112 -- 41.35 Pass 单位 : ps ps ps -- 测试PASS芯线，地线，铝箔麦拉张力收线张力赵生：18219242798 专业文档供参考，如有帮助请下载。
