HIPS-性能简介.doc

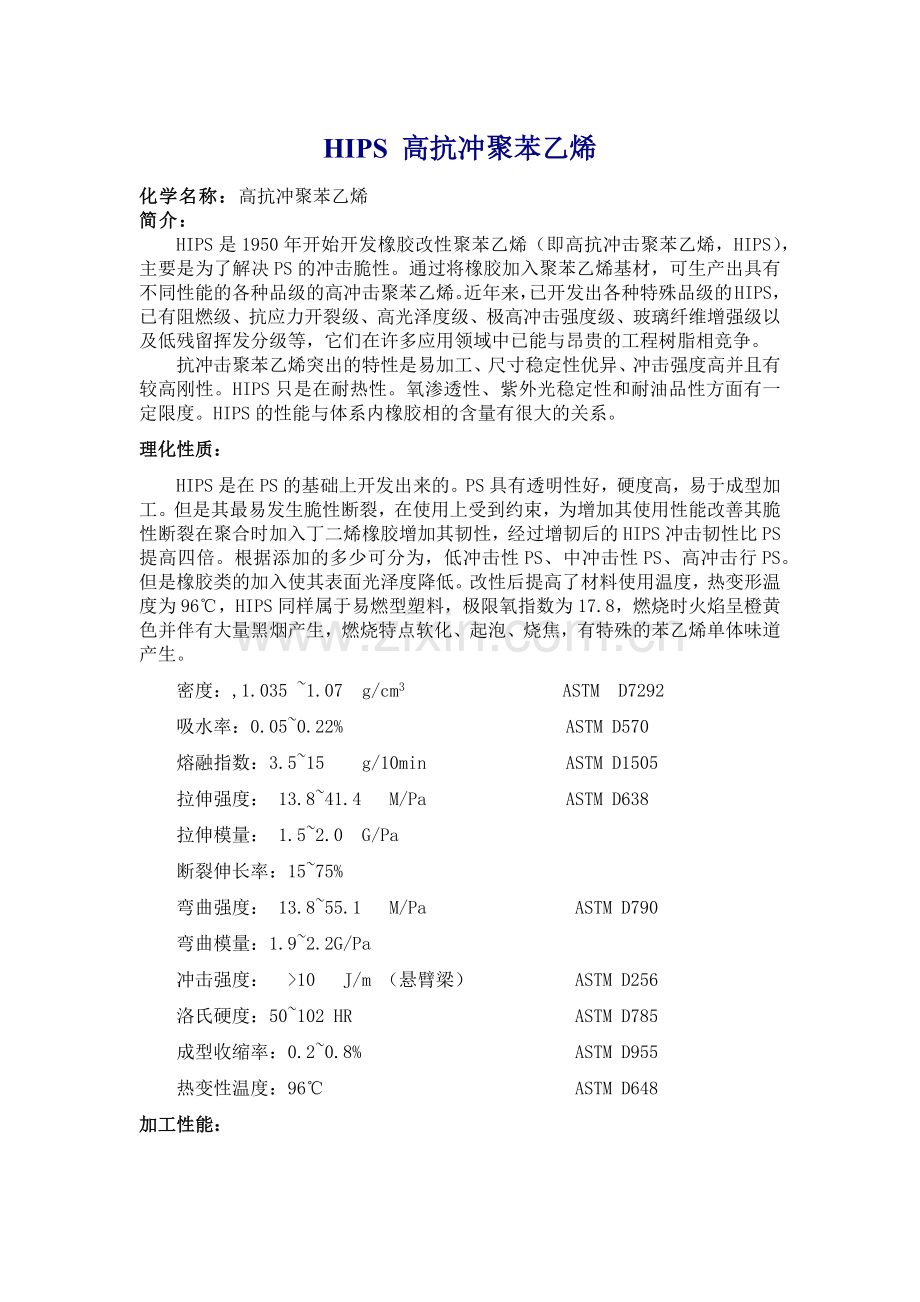

HIPS 高抗冲聚苯乙烯
化学名称：高抗冲聚苯乙烯
简介：
HIPS是1950年开始开发橡胶改性聚苯乙烯（即高抗冲击聚苯乙烯，HIPS），主要是为了解决PS的冲击脆性。通过将橡胶加入聚苯乙烯基材，可生产出具有不同性能的各种品级的高冲击聚苯乙烯。近年来，已开发出各种特殊品级的HIPS，已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等，它们在许多应用领域中已能与昂贵的工程树脂相竞争。
抗冲击聚苯乙烯突出的特性是易加工、尺寸稳定性优异、冲击强度高并且有较高刚性。HIPS只是在耐热性。氧渗透性、紫外光稳定性和耐油品性方面有一定限度。HIPS的性能与体系内橡胶相的含量有很大的关系。
理化性质：
HIPS是在PS的基础上开发出来的。PS具有透明性好，硬度高，易于成型加工。但是其最易发生脆性断裂，在使用上受到约束，为增加其使用性能改善其脆性断裂在聚合时加入丁二烯橡胶增加其韧性，经过增韧后的HIPS冲击韧性比PS提高四倍。根据添加的多少可分为，低冲击性PS、中冲击性PS、高冲击行PS。但是橡胶类的加入使其表面光泽度降低。改性后提高了材料使用温度，热变形温度为96℃，HIPS同样属于易燃型塑料，极限氧指数为17.8，燃烧时火焰呈橙黄色并伴有大量黑烟产生，燃烧特点软化、起泡、烧焦，有特殊的苯乙烯单体味道产生。
密度：,1.035 ~1.07 g/cm3 ASTM D7292
吸水率：0.05~0.22% ASTM D570
熔融指数：3.5~15 g/10min ASTM D1505
拉伸强度： 13.8~41.4 M/Pa ASTM D638
拉伸模量： 1.5~2.0 G/Pa
断裂伸长率：15~75%
弯曲强度： 13.8~55.1 M/Pa ASTM D790
弯曲模量：1.9~2.2G/Pa
冲击强度： >10 J/m （悬臂梁） ASTM D256
洛氏硬度：50~102 HR ASTM D785
成型收缩率：0.2~0.8% ASTM D955
热变性温度：96℃ ASTM D648
加工性能：

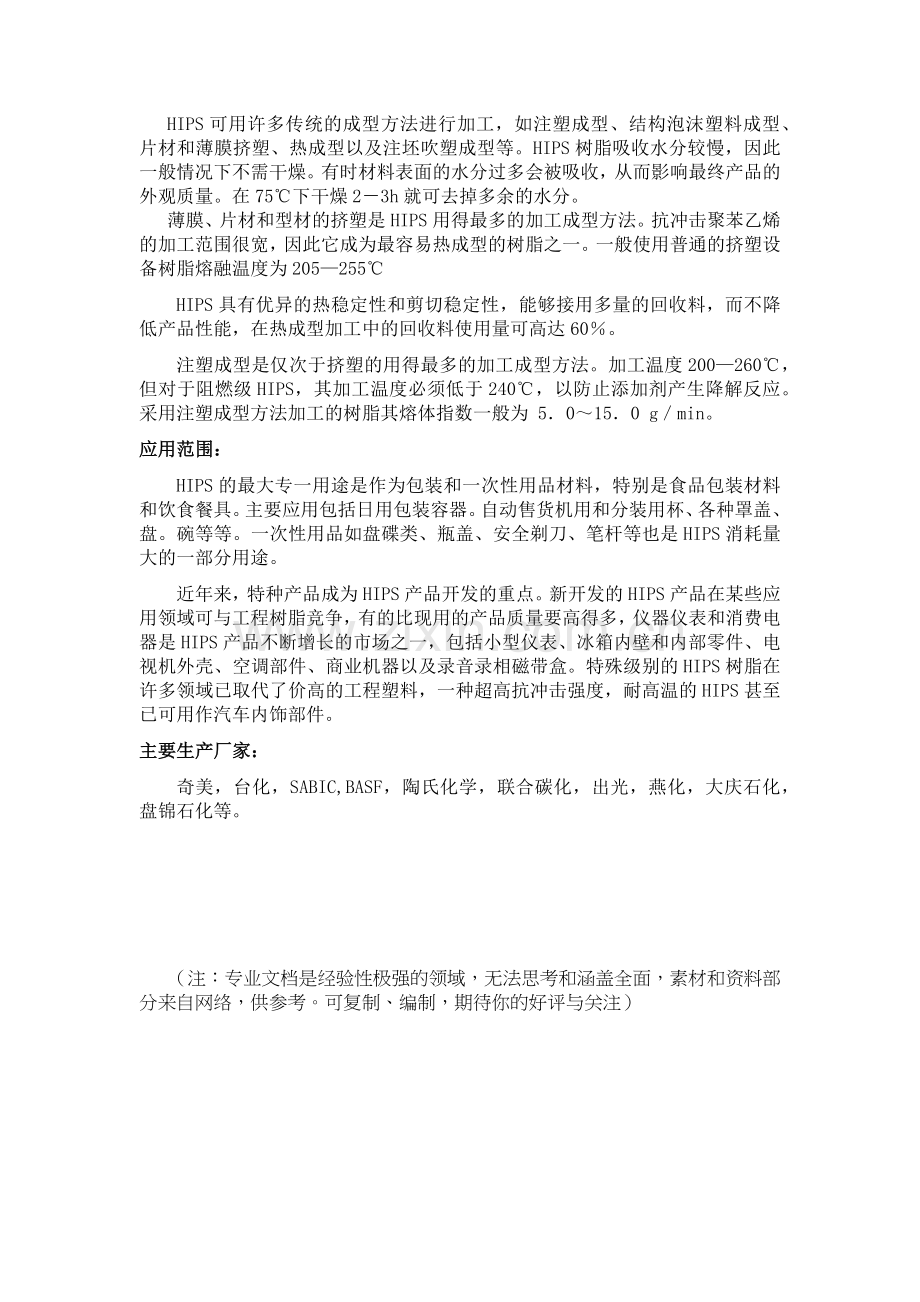

HIPS可用许多传统的成型方法进行加工，如注塑成型、结构泡沫塑料成型、片材和薄膜挤塑、热成型以及注坯吹塑成型等。HIPS树脂吸收水分较慢，因此一般情况下不需干燥。有时材料表面的水分过多会被吸收，从而影响最终产品的外观质量。在75℃下干燥2－3h就可去掉多余的水分。
薄膜、片材和型材的挤塑是HIPS用得最多的加工成型方法。抗冲击聚苯乙烯的加工范围很宽，因此它成为最容易热成型的树脂之一。一般使用普通的挤塑设备树脂熔融温度为205—255℃
HIPS具有优异的热稳定性和剪切稳定性，能够接用多量的回收料，而不降低产品性能，在热成型加工中的回收料使用量可高达60％。
注塑成型是仅次于挤塑的用得最多的加工成型方法。加工温度200—260℃，但对于阻燃级HIPS，其加工温度必须低于240℃，以防止添加剂产生降解反应。采用注塑成型方法加工的树脂其熔体指数一般为 5．0～15．0 g／min。
应用范围：
HIPS的最大专一用途是作为包装和一次性用品材料，特别是食品包装材料和饮食餐具。主要应用包括日用包装容器。自动售货机用和分装用杯、各种罩盖、盘。碗等等。一次性用品如盘碟类、瓶盖、安全剃刀、笔杆等也是HIPS消耗量大的一部分用途。
近年来，特种产品成为HIPS产品开发的重点。新开发的HIPS产品在某些应用领域可与工程树脂竞争，有的比现用的产品质量要高得多，仪器仪表和消费电器是HIPS产品不断增长的市场之一，包括小型仪表、冰箱内壁和内部零件、电视机外壳、空调部件、商业机器以及录音录相磁带盒。特殊级别的HIPS树脂在许多领域已取代了价高的工程塑料，一种超高抗冲击强度，耐高温的HIPS甚至已可用作汽车内饰部件。
主要生产厂家：
奇美，台化，SABIC,BASF，陶氏化学，联合碳化，出光，燕化，大庆石化，盘锦石化等。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
