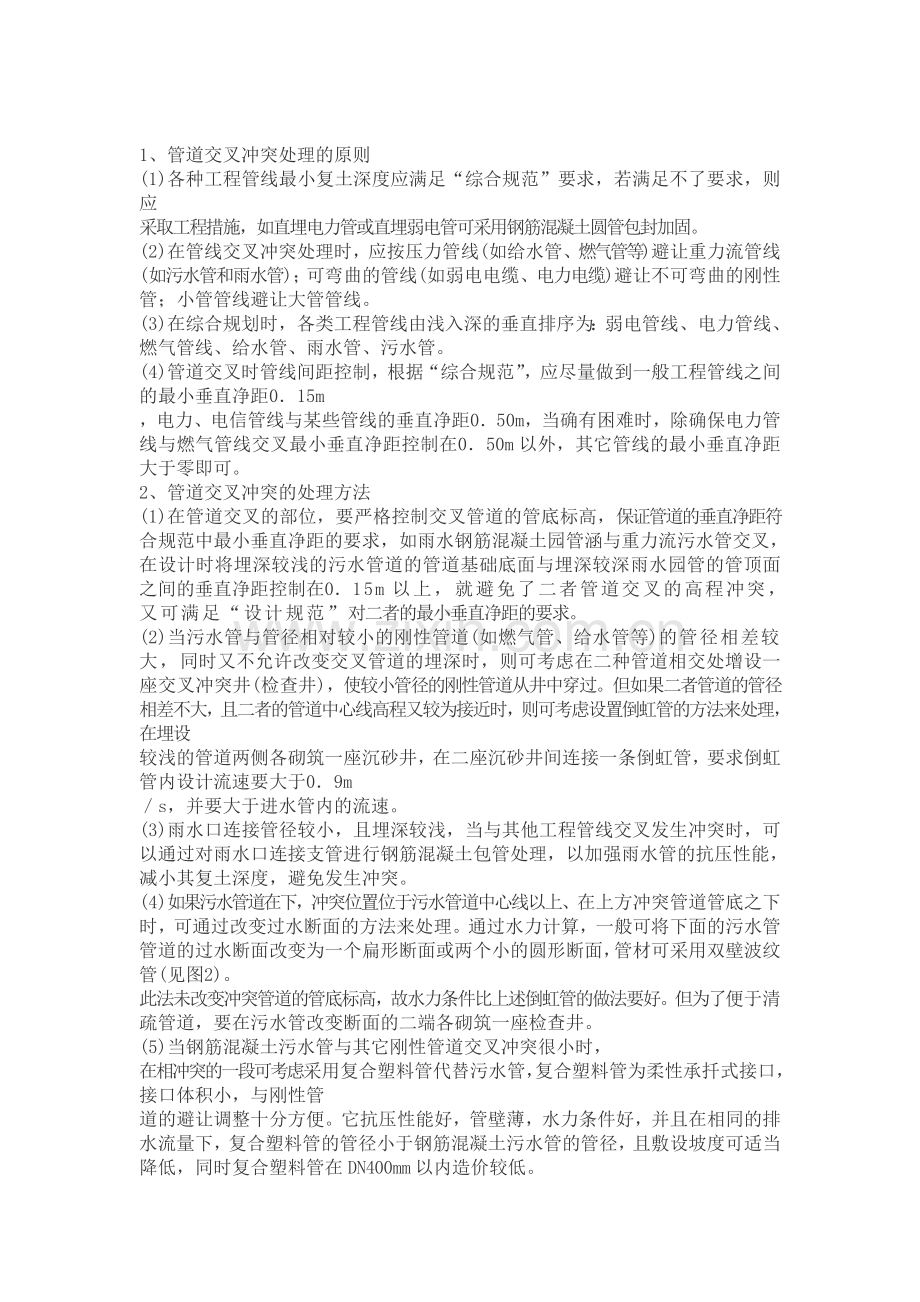

1、管道交叉冲突处理的原则
(1)各种工程管线最小复土深度应满足“综合规范”要求，若满足不了要求，则应
采取工程措施，如直埋电力管或直埋弱电管可采用钢筋混凝土圆管包封加固。
(2)在管线交叉冲突处理时，应按压力管线(如给水管、燃气管等)避让重力流管线(如污水管和雨水管)；可弯曲的管线(如弱电电缆、电力电缆)避让不可弯曲的刚性管；小管管线避让大管管线。
(3)在综合规划时，各类工程管线由浅入深的垂直排序为：弱电管线、电力管线、燃气管线、给水管、雨水管、污水管。
(4)管道交叉时管线间距控制，根据“综合规范”，应尽量做到一般工程管线之间的最小垂直净距0．15m
，电力、电信管线与某些管线的垂直净距0．50m，当确有困难时，除确保电力管线与燃气管线交叉最小垂直净距控制在0．50m以外，其它管线的最小垂直净距大于零即可。
2、管道交叉冲突的处理方法
(1)在管道交叉的部位，要严格控制交叉管道的管底标高，保证管道的垂直净距符合规范中最小垂直净距的要求，如雨水钢筋混凝土园管涵与重力流污水管交叉，在设计时将埋深较浅的污水管道的管道基础底面与埋深较深雨水园管的管顶面之间的垂直净距控制在0．15m以上，就避免了二者管道交叉的高程冲突，又可满足“设计规范”对二者的最小垂直净距的要求。
(2)当污水管与管径相对较小的刚性管道(如燃气管、给水管等)的管径相差较大，同时又不允许改变交叉管道的埋深时，则可考虑在二种管道相交处增设一座交叉冲突井(检查井)，使较小管径的刚性管道从井中穿过。但如果二者管道的管径相差不大，且二者的管道中心线高程又较为接近时，则可考虑设置倒虹管的方法来处理，在埋设
较浅的管道两侧各砌筑一座沉砂井，在二座沉砂井间连接一条倒虹管，要求倒虹管内设计流速要大于0．9m
／s，并要大于进水管内的流速。
(3)雨水口连接管径较小，且埋深较浅，当与其他工程管线交叉发生冲突时，可以通过对雨水口连接支管进行钢筋混凝土包管处理，以加强雨水管的抗压性能，减小其复土深度，避免发生冲突。
(4)如果污水管道在下，冲突位置位于污水管道中心线以上、在上方冲突管道管底之下时，可通过改变过水断面的方法来处理。通过水力计算，一般可将下面的污水管管道的过水断面改变为一个扁形断面或两个小的圆形断面，管材可采用双壁波纹管(见图2)。
此法未改变冲突管道的管底标高，故水力条件比上述倒虹管的做法要好。但为了便于清疏管道，要在污水管改变断面的二端各砌筑一座检查井。
(5)当钢筋混凝土污水管与其它刚性管道交叉冲突很小时，
在相冲突的一段可考虑采用复合塑料管代替污水管，复合塑料管为柔性承扦式接口，接口体积小，与刚性管
道的避让调整十分方便。它抗压性能好，管壁薄，水力条件好，并且在相同的排水流量下，复合塑料管的管径小于钢筋混凝土污水管的管径，且敷设坡度可适当降低，同时复合塑料管在DN400mm以内造价较低。

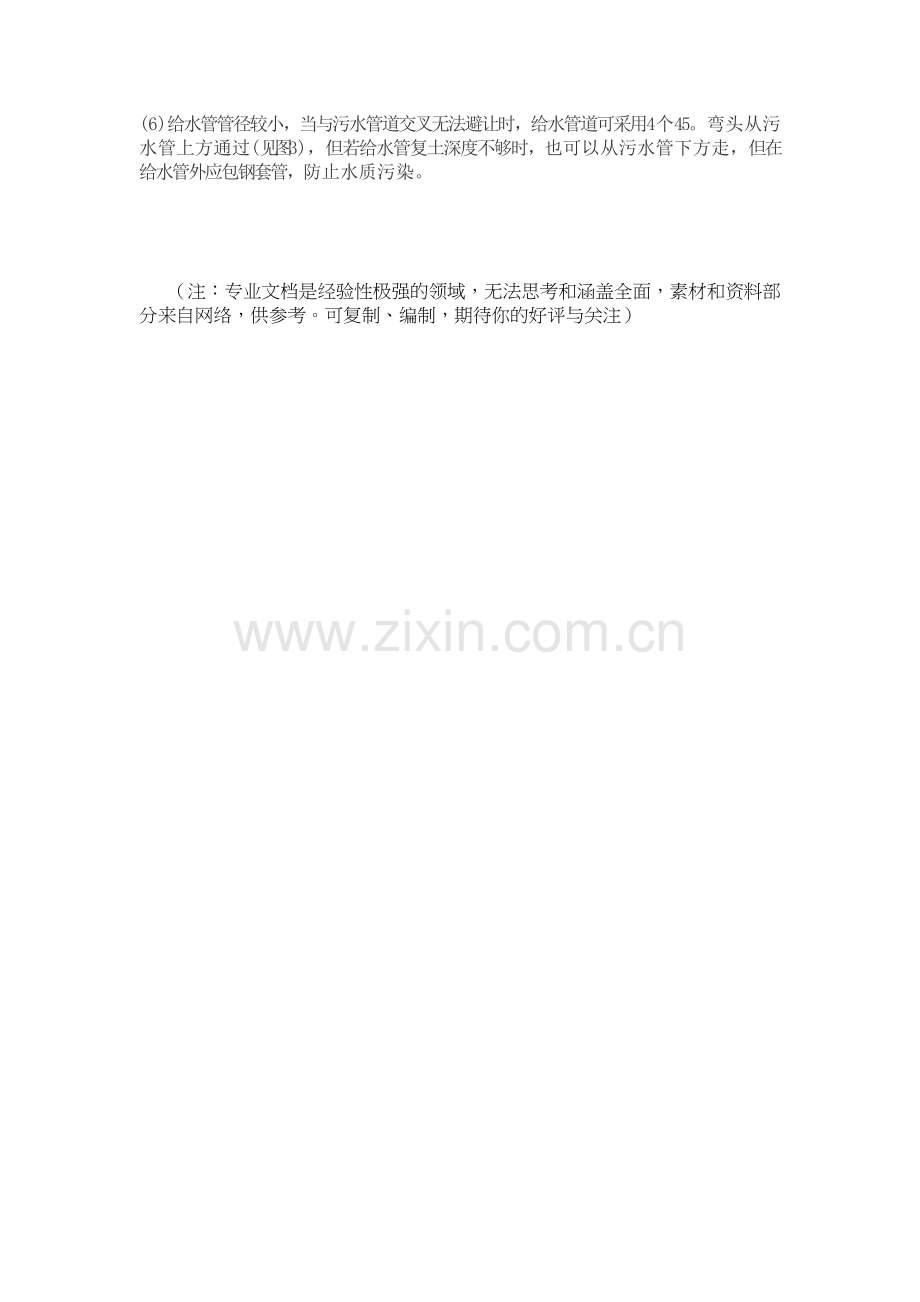

(6)给水管管径较小，当与污水管道交叉无法避让时，给水管道可采用4个45。弯头从污水管上方通过(见图3)，但若给水管复土深度不够时，也可以从污水管下方走，但在给水管外应包钢套管，防止水质污染。
