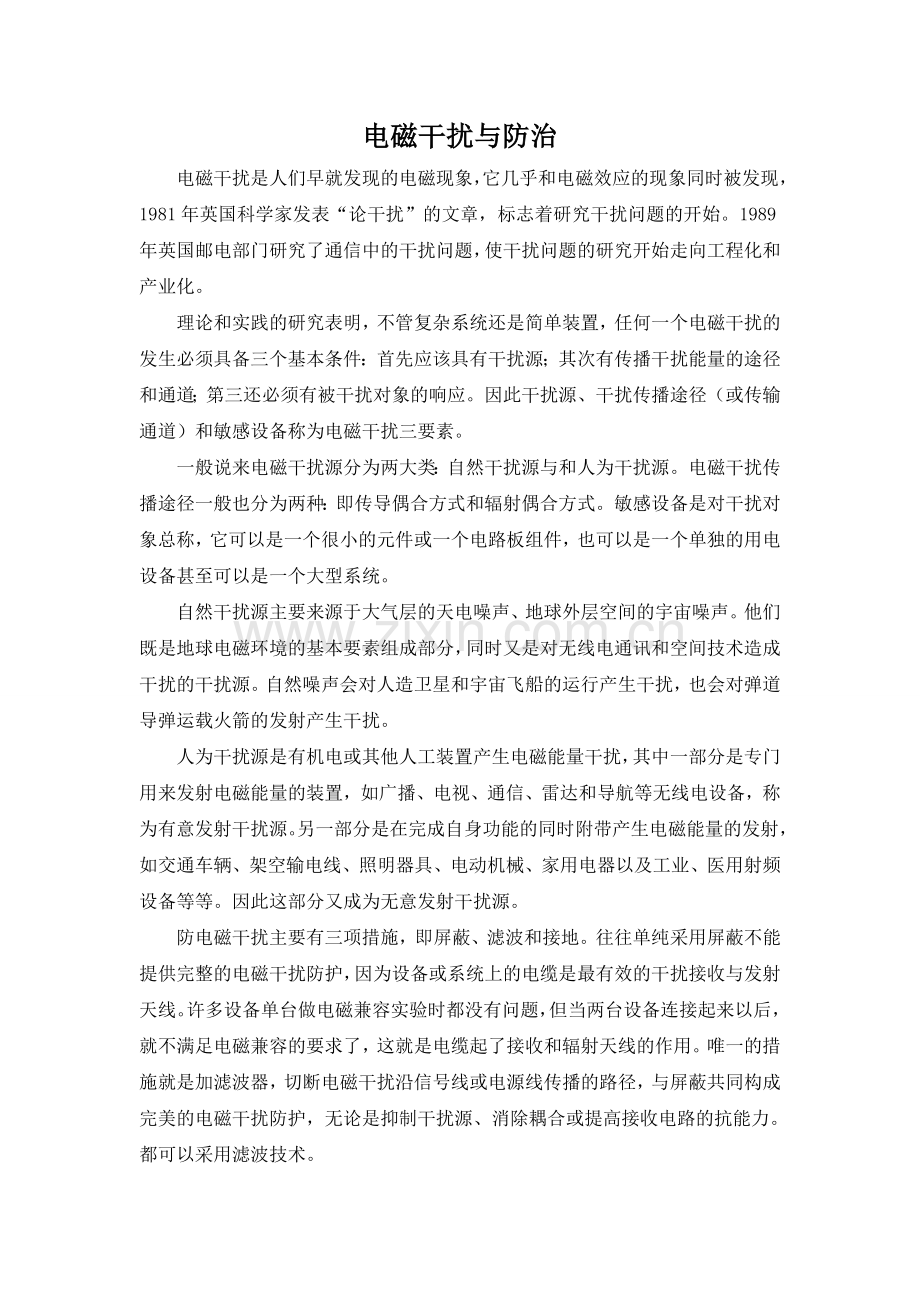

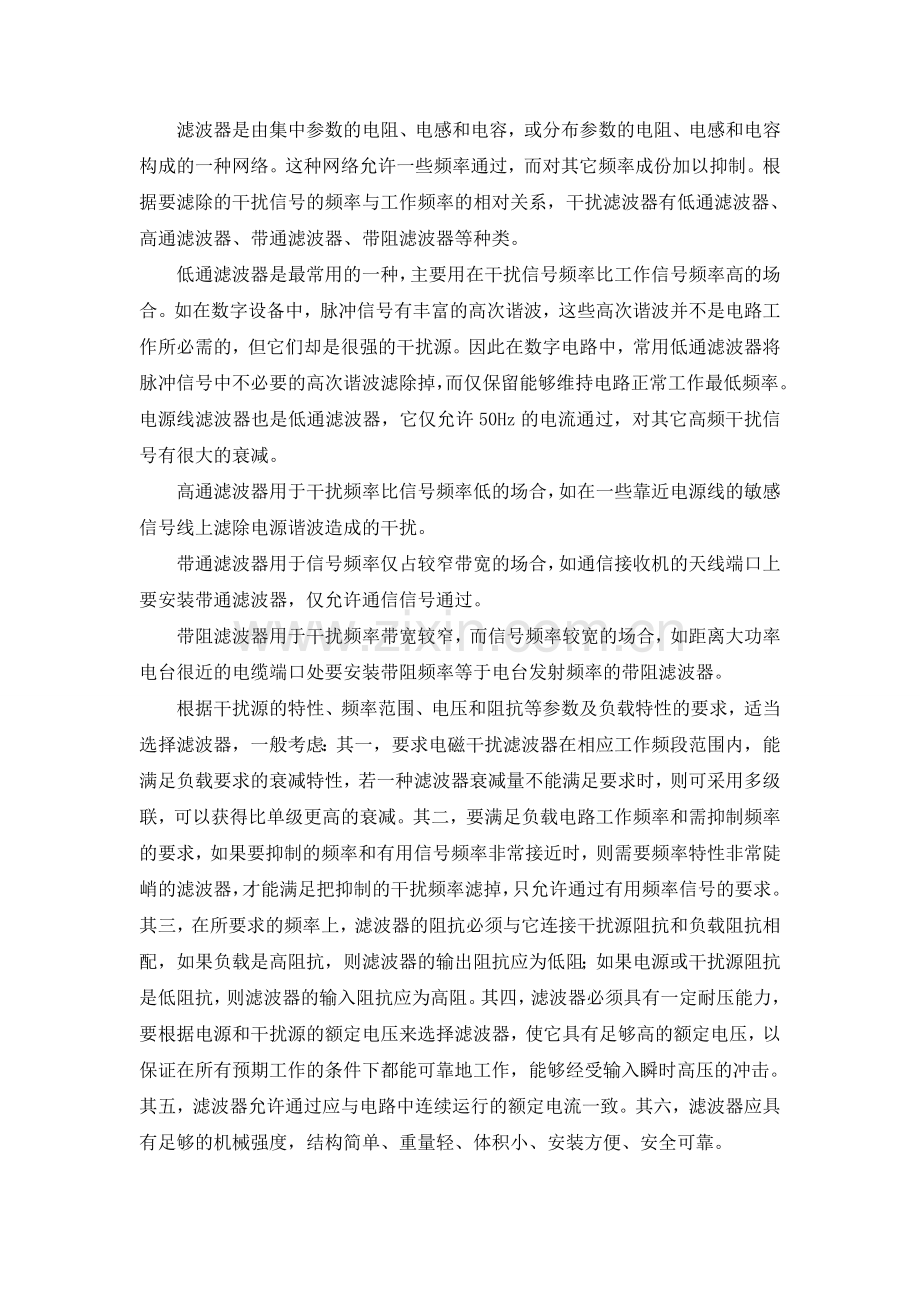

电磁干扰与防治电磁干扰是人们早就发现的电磁现象，它几乎和电磁效应的现象同时被发现，1981年英国科学家发表“论干扰”的文章，标志着研究干扰问题的开始。1989年英国邮电部门研究了通信中的干扰问题，使干扰问题的研究开始走向工程化和产业化。理论和实践的研究表明，不管复杂系统还是简单装置，任何一个电磁干扰的发生必须具备三个基本条件：首先应该具有干扰源；其次有传播干扰能量的途径和通道；第三还必须有被干扰对象的响应。因此干扰源、干扰传播途径（或传输通道）和敏感设备称为电磁干扰三要素。一般说来电磁干扰源分为两大类：自然干扰源与和人为干扰源。电磁干扰传播途径一般也分为两种：即传导偶合方式和辐射偶合方式。敏感设备是对干扰对象总称，它可以是一个很小的元件或一个电路板组件，也可以是一个单独的用电设备甚至可以是一个大型系统。自然干扰源主要来源于大气层的天电噪声、地球外层空间的宇宙噪声。他们既是地球电磁环境的基本要素组成部分，同时又是对无线电通讯和空间技术造成干扰的干扰源。自然噪声会对人造卫星和宇宙飞船的运行产生干扰，也会对弹道导弹运载火箭的发射产生干扰。人为干扰源是有机电或其他人工装置产生电磁能量干扰，其中一部分是专门用来发射电磁能量的装置，如广播、电视、通信、雷达和导航等无线电设备，称为有意发射干扰源。另一部分是在完成自身功能的同时附带产生电磁能量的发射，如交通车辆、架空输电线、照明器具、电动机械、家用电器以及工业、医用射频设备等等。因此这部分又成为无意发射干扰源。防电磁干扰主要有三项措施，即屏蔽、滤波和接地。往往单纯采用屏蔽不能提供完整的电磁干扰防护，因为设备或系统上的电缆是最有效的干扰接收与发射天线。许多设备单台做电磁兼容实验时都没有问题，但当两台设备连接起来以后，就不满足电磁兼容的要求了，这就是电缆起了接收和辐射天线的作用。唯一的措施就是加滤波器，切断电磁干扰沿信号线或电源线传播的路径，与屏蔽共同构成完美的电磁干扰防护，无论是抑制干扰源、消除耦合或提高接收电路的抗能力。都可以采用滤波技术。滤波器是由集中参数的电阻、电感和电容，或分布参数的电阻、电感和电容构成的一种网络。这种网络允许一些频率通过，而对其它频率成份加以抑制。根据要滤除的干扰信号的频率与工作频率的相对关系，干扰滤波器有低通滤波器、高通滤波器、带通滤波器、带阻滤波器等种类。低通滤波器是最常用的一种，主要用在干扰信号频率比工作信号频率高的场合。如在数字设备中，脉冲信号有丰富的高次谐波，这些高次谐波并不是电路工作所必需的，但它们却是很强的干扰源。因此在数字电路中，常用低通滤波器将脉冲信号中不必要的高次谐波滤除掉，而仅保留能够维持电路正常工作最低频率。电源线滤波器也是低通滤波器，它仅允许50Hz的电流通过，对其它高频干扰信号有很大的衰减。高通滤波器用于干扰频率比信号频率低的场合，如在一些靠近电源线的敏感信号线上滤除电源谐波造成的干扰。带通滤波器用于信号频率仅占较窄带宽的场合，如通信接收机的天线端口上要安装带通滤波器，仅允许通信信号通过。带阻滤波器用于干扰频率带宽较窄，而信号频率较宽的场合，如距离大功率电台很近的电缆端口处要安装带阻频率等于电台发射频率的带阻滤波器。根据干扰源的特性、频率范围、电压和阻抗等参数及负载特性的要求，适当选择滤波器，一般考虑：其一，要求电磁干扰滤波器在相应工作频段范围内，能满足负载要求的衰减特性，若一种滤波器衰减量不能满足要求时，则可采用多级联，可以获得比单级更高的衰减。其二，要满足负载电路工作频率和需抑制频率的要求，如果要抑制的频率和有用信号频率非常接近时，则需要频率特性非常陡峭的滤波器，才能满足把抑制的干扰频率滤掉，只允许通过有用频率信号的要求。其三，在所要求的频率上，滤波器的阻抗必须与它连接干扰源阻抗和负载阻抗相配，如果负载是高阻抗，则滤波器的输出阻抗应为低阻；如果电源或干扰源阻抗是低阻抗，则滤波器的输入阻抗应为高阻。其四，滤波器必须具有一定耐压能力，要根据电源和干扰源的额定电压来选择滤波器，使它具有足够高的额定电压，以保证在所有预期工作的条件下都能可靠地工作，能够经受输入瞬时高压的冲击。其五，滤波器允许通过应与电路中连续运行的额定电流一致。其六，滤波器应具有足够的机械强度，结构简单、重量轻、体积小、安装方便、安全可靠。
