城镇燃气验收规范.doc

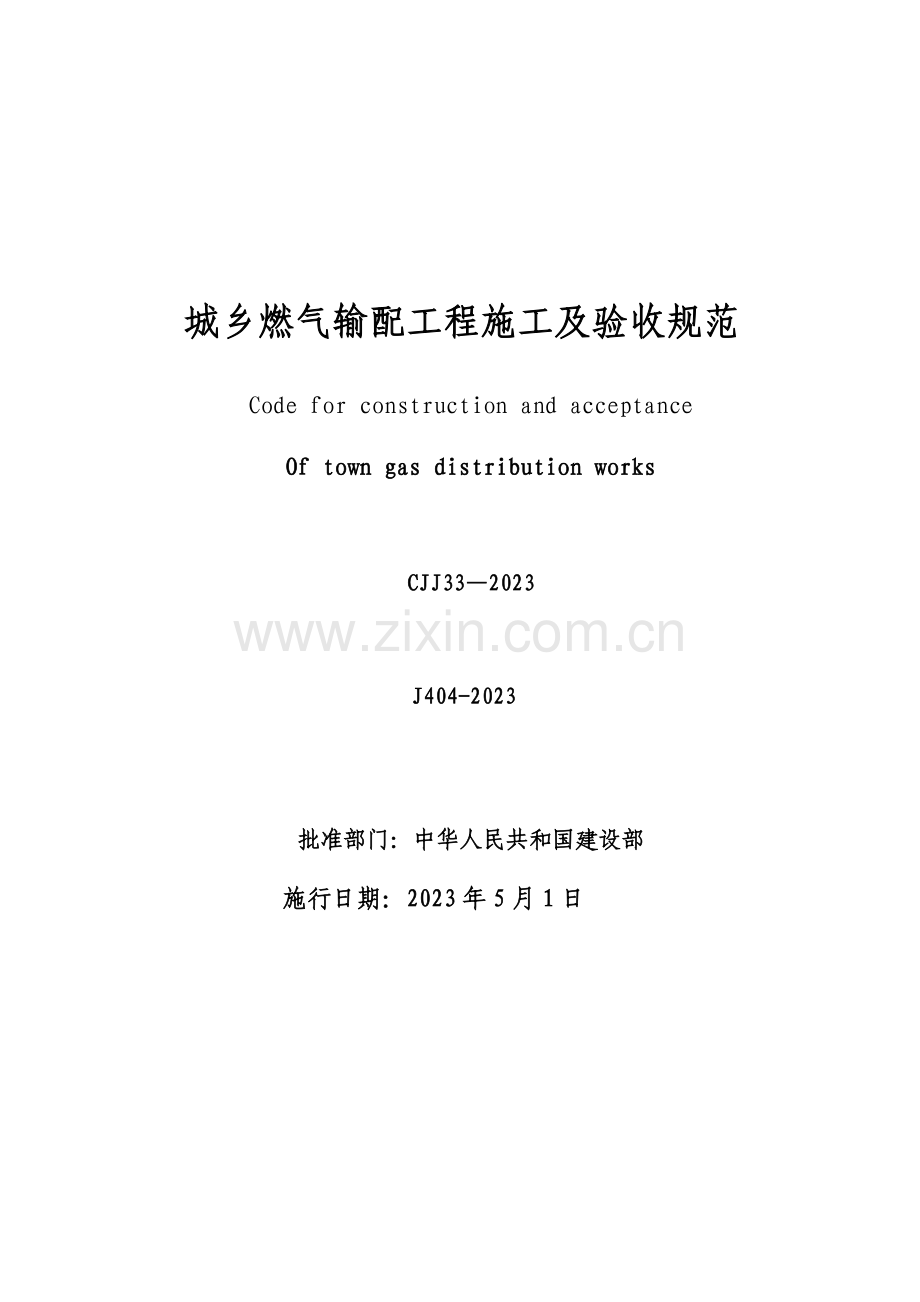

城乡燃气输配工程施工及验收规范Code for construction and acceptanceOf town gas distribution worksCJJ332023J404-2023批准部门：中华人民共和国建设部施行日期：2023年5月1日中国建筑工业出版社2023北京中华人民共和国建设部公 告第312号建设部关于发布行业标准城乡燃气输配工程施工及验收规范的公告现批准城乡燃气输配工程施工及验收规范为行业标准，编号为CJJ332023，自2023年5月1日起实行。其中，第1.0.3、1.0.4、2.2.1、5.4.10、7.2.2、9.1.2（2）、12.1.1条（款）为强制性条文，必须严格执行。原行业标准城乡燃气输配工程施工及验收规范CJJ3389同时废止。本标准由建设部标准定额研究所组织中国建设工业出版社出版发行。中华人民共和国建设部2023年2月5日前 言根据建设部文献建标2023284号文献规定，标准修订组在进一步调查研究，认真总结国内外科研成果和大量实践经验，并在广泛征求意见的基础上，全面修订了本规范。本规范的重要技术内容：1.总则；2.土方工程；3. 管道、设备的装卸、运送和存放；4.钢质管道及管件的防腐； 5.埋地钢管敷设；6.球墨铸铁管敷设；7.聚乙烯和钢骨架聚乙烯管敷设；8.管道附件与设备安装；9.管道穿（跨）越；10.室外架空燃气管道的施工；11.燃气场站；12.实验与验收。本规范修订的重要技术内容是：1.全面修订原规范；2.钢质管道的压力由0.8Mpa提高到了4.0Mpa；3.新增球墨铸铁管道、聚乙烯管道和钢骨架聚乙烯复合管道的施工及验收规定；4.新增钢质管道聚乙烯胶粘带、煤焦油瓷漆、熔结环氧粉末及聚乙烯防腐的施工及验收规定；5.增长燃气管道穿（跨）越工程的施工及验收规定；6.新增室外架空燃气管的施工及验收规定；7.新增燃气管道附件及设备安装的施工及验收规定；8.新增液化石油气气化站、混气站的施工及验收规定。本规范由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。本规范主编单位：城市建设研究院（地址：北京市朝阳区惠新南里2号院；邮政编码：100029）本规范参与单位：深圳市燃气集团有限公司 广州市煤气公司 北京市煤气设计公司 上海市燃气设计院 重庆燃气设计研究院有限责任公司 成都城市燃气有限责任公司 南宁管道燃气有限责任公司 大连煤气公司 香港中华煤气有限公司 云南省燃气工程质量监督检查站 北京松晖管道有限公司 新兴铸管股份有限公司 山东胜利股份有限公司 华创天元实业发展有限责任公司 长春市煤气安装有限责任公司 广西佳迅管道工程有限公司本规范重要起草人员：杨健 陈秋雄 赵仲和 刘松林 徐伟亮 谢育铮 陈源 何远禄 严茂森 卢贵元 张晶 任增卫 杨树生 刘威垣 周延华 张巍 何健文 李同光目 次1总则 62土方工程 72.1一般规定 72.2施工现场安全防护 72.3开槽 72.4回填与路面恢复 92.5警示带敷设 92.6管道路面标志设立 103管道、设备的装卸、运送和存放 114钢质管道及管件的防腐 125埋地钢管敷设 135.1一般规定 135.2管道焊接 135.3法兰连接 145.4钢管敷设 146球墨铸铁管敷设 166.1一般规定 166.2管道连接 166.3球墨铸铁管敷设 167聚乙烯和钢骨架聚乙烯复合管敷设 187.1一般规定 187.2聚乙烯管道敷设 187.3钢骨架聚乙烯复合管敷设 198管道附件与设备安装 208.1一般规定 208.2阀门的安装 208.3凝水缸的安装 208.4补偿器的安装 208.5绝缘法兰的安装 219管道穿（跨）越 229.1顶管施工 229.2水下敷设 229.3定向钻施工 239.4跨越施工 2310室外架空燃气管道的施工 2410.1管道支、吊架的安装 2410.2管道的防腐 2410.3管道安装 2411燃气场站 2511.1一般规定 2511.2储配站 2511.3调压站 2511.4液化石油气气化站、混气站 2612实验与验收 2712.1一般规定 2712.2管道吹扫 2712.3强度实验 2812.4严密性实验 2912.5工程竣工验收 29本规范用词说明 31条文说明 311总则1.0.1 为规范城乡燃气输配工程施工及验收工作，提高技术水平，保证工程质量，安全生产，保证安全供气，特制定本规范。1.0.2 本规范合用于城乡燃气设计压力不大于4.0MPa 的新建、改建和扩建输配工程的施工及验收。1.0.3 进行城乡燃气输配工程施工的单位，必须具有与工程规模相适应的施工资质；进行城乡燃气输配工程监理的单位，必须具有相应的监理资质。工程项目必须取得建设行政主管部门批准的施工许可文献后方可开工。1.0.4承担燃气钢质管道、设备焊接的人员，必须具有锅炉压力容器压力管道特种设备操作人员资格证（焊接）焊工合格证书，且在证书的有效期及合格范围内从事焊接工作。间断焊接时间超过6个月，再次上岗前应重新考试；承担其他材质燃气管道安装的人员，必须通过专门培训，并经考试合格，间断安装时间超过6个月，再次上岗前应重新考试和技术评估。当使用的安装设备发生变化时，应针对该设备操作规定进行专门培训。1.0.5 工程施工必须按设计文献进行，如发现施工图有误或燃气设施的设立不能满足现行国家标准城乡燃气设计规范GB 50028时，不得自行更改，应及时向建设单位和设计单位提出变更设计规定。修改设计或材料代用应经原设计部门批准。1.0.6 工程施工所用设备、管道组成件等，应符合国家现行有关产品标准的规定，且必须具有生产厂质量检查部门的产品合格文献。否则不得使用。1.0.7 在入库或进入施工现场前，应对管道组成件进行检查，其材质、规格、型号应符合设计文献和协议的规定，并按现行的国家产品标准进行外观检查；对外观质量有异议、设计文献或本规范有规定期应进行有关质量检查的管材，不合格者不得使用。1.0.8 参与工程项目的各方在施工过程中，应遵守国家和地方有关安全、文明施工、劳动保护、防火、防爆、环保和文物保护等有关方面的规定。1.0.9 城乡燃气输配工程施工及验收除应遵守本规范外，尚应遵守国家现行有关强制性标准的规定。2土方工程2.1 一般规定2.1.1 土方施工前，建设单位应组织有关单位向施工单位进行现场交桩。临时水准点、管道轴线控制桩、高程桩，应通过复核后方可使用，并应经常校核。2.1.2 施工单位应会同建设等有关单位，核对管线路由、相关地下管线以及构筑物的资料，必要时局部开挖核算。2.1.3 施工前，建设单位应对施工区域内有碍施工的已有地上、地下障碍物，与有关单位协商解决完毕。2.1.4 在施工中，燃气管道穿越其他市政设施时，应对市政设施采用保护措施，必要时应征得产权单位的批准。2.1.5 在地下水位较高的地区或雨季施工时，应采用减少水位或排水措施，及时清除沟内积水。2.2 施工现场安全防护2.2.1 在沿车行道、人行道施工时，应在管沟沿线设立安全护栏，并应设立明显的警示标志。在施工路段沿线，应设立夜间警示灯。2.2.2 在繁华路段和城市重要道路施工时，宜采用封闭式施工方式。2.2.3 在交通不可中断的道路上施工，应有保证车辆、行人安全通行的措施，并应设有负责安全的人员。2.3 开 槽2.3.1 混凝土路面和沥青路面的开挖应使用切割机切割。2.3.2 管道沟槽应按设计规定的平面位置和标高开挖。当采用人工开挖且无地下水时，槽底预留值宜为0.050.10 m ；当采用机械开挖或有地下水时，槽2.3.3 管沟沟底宽度和工作坑尺寸，应根据现场实际情况和管道敷设方法拟定，也可按下列规定拟定： 1. 单管沟底组装按表 2.3.3 拟定。表2.3.3 沟底宽度尺寸管道公称管径（mm）508010020025035040045050060070080090010001100120013001400沟底宽度（m）0.60.70.81.01.31.61.82.02.22. 单管沟边组装和双管同沟敷设可按下式计算： 底预留值应不小于0.15 m ；管道安装前应人工清底至设计标高。 （2.3.3） 式中 a 沟底宽度（m）； D1 第一条管道外径（m）； D2 第二条管道外径（m）； s 两管道之间的设计净距（m）； c 工作宽度，在沟底组装：c = 0.6（m）；在沟边组装：c = 0.3（m）。2.3.4 梯形槽（如图2.3.4）上口宽度可按下式计算：b ha图2.3.4 梯形槽横断面b=a+2nh (2.3.4)式中 b 沟槽上口宽度（m）； a 沟槽底宽度（m）； n 沟槽边坡率（边坡的水平投影与垂直投影的比值）； h 沟槽深度（m）。2.3.5 在无地下水的天然湿度土壤中开挖沟槽时，如沟深不超过表2.3.5的规定，沟壁可不设边坡。 表2.3.5 不设边坡沟槽深度土壤名称沟槽深度(m)土壤名称沟槽深度(m)添实的砂土或砾石土1.00黏土1.50亚砂土或亚粘土1.25坚土2.002.3.6 当土壤具有天然湿度、构造均匀、无地下水、水文地质条件良好、且挖深小于5 m ，不加支撑时,沟槽的最大边坡率可按表 2.3.6 拟定。表2.3.6 深度在 5 m以内的沟槽最大边坡率（不加支撑）土壤名称边 坡 率（1n）人工开挖并将土抛于沟边上机 械 开 挖在沟底挖土在沟边上挖土砂 土亚砂土亚粘土粘 土含砾土卵石土泥炭岩白垩土干黄土11.0010.6710.5010.3310.6710.3310.2510.7510.5010.3310.2510.5010.2510.1011.0010.7510.7510.6710.7510.6710.33注： 如人工挖土抛于沟槽上即时运走，可采用机械在沟底挖土的坡度值。 临时堆土高度不宜超过 1.5 m，靠墙堆土时，其高度不得超过墙高的 1/3 。2.3.7 在无法达成本规范2.3.6 条的规定期，应用支撑加固沟壁。对不坚实的土壤应及时做连续支撑，支撑物应有足够的强度。2.3.8 沟槽一侧或两侧临时堆土位置和高度不得影响边坡的稳定性和管道安装。堆土前应对消防栓、雨水口等设施进行保护。2.3.9 局部超挖部分应回填压实。当沟底无地下水时，超挖在0.15 m以内，可用原土回填；超挖在0.15 m 以上，可用石灰土解决。当沟底有地下水或含水量较大时，应用级配砂石或天然砂回填至设计标高。超挖部分回填后应压实，其密实度应接近原地基天然土的密实度。2.3.10 在湿陷性黄土地区，不宜在雨季施工，或在施工时切实排除沟内积水，开挖时应在槽底预留0.03 0.06 m 厚的土层进行压实解决。2.3.11 沟底遇有废弃构筑物、硬石、木头、垃圾等杂物时必须清除，然后铺一层厚度不小于0.15 m 的砂土或素土，并整平压实至设计标高。2.3.12 对软土基及特殊性腐蚀土壤，应按设计规定解决。2.3.13 当开挖难度较大时，应编制安全施工的技术措施，并向现场施工人员进行安全技术交底。2.4 回填与路面恢复2.4.1 管道主体安装检查合格后，沟槽应及时回填，但需留出未检查的安装接口。回填前，必须将槽底施工遗留的杂物清除干净。 对特殊地段应经监理（建设）单位认可，并采用有效的技术措施，方可在管道焊接、防腐检查合格后所有回填。2.4.2 不得用冻土、垃圾、木材及软性物质回填。管道两侧及管顶以上 0.5 m内的回填土，不得具有碎石、砖块等杂物，且不得用灰土回填。距管顶 0.5 m 以上的回填土中的石块不得多于10 ，直径不得大于 0.1 m ，且均匀分布。2.4.3 沟槽的支撑应在管道两侧及管顶以上 0.5 m 回填完毕并压实后，在保证安全的情况下进行拆除，并以细砂填实缝隙。2.4.4 沟槽回填时，应先回填管底局部悬空部位，然后回填管道两侧。2.4.5 回填土应分层压实，每层虚铺厚度0.2 0.3 m ，管道两侧及管顶以上 0.5 m 内的回填土必须采用人工压实，管顶 0.5 m 以上的回填土可采用小型机械压实，每层虚铺厚度宜为 0.25 0.4 m 。2.4.6 回填土压实后，应分层检查密实度，并作好回填记录。沟槽各部位的密实度应符合下列规定 （图2.4.6）： III II 0.5m I I图2.4.6 回填土断面图1.对（I）、（II）区部位，密实度不应小于 90 ；2.对（III）区部位，密实度应符合相应地面对密实度的规定。2.4.7 沥青路面和混凝土路面的恢复，应由具有专业施工资质的单位施工。2.4.8 回填路面的基础和修复路面材料的性能不应低于原基础和路面材料。2.4.9 本地市政管理部门对路面恢复有其它规定期，应按本地市政管理部门的规定执行。2.5 警示带敷设2.5.1 埋设燃气管道的沿线应连续敷设警示带。警示带敷设前应对敷设面压实，并平整地敷设在管道的正上方，距管顶的距离宜为0.30.5 m ，但不得敷设于路基和路面里。2.5.2 警示带平面布置可按表 2.5.2 规定执行。表2.5.2 警示带平面布置管道公称管径（ DN ） 400 400警示带条数12警示带间距（ mm ）1502.5.3 警示带宜采用黄色聚乙烯等不易分解的材料，并印有明显、牢固的警示语，字体不宜小于100mm100 mm 。2.6 管道路面标志设立2.6.1 当燃气管道设计压力大于或等于0.8Mpa时，管道沿线宜设立路面标志。 对混凝土和沥青路面，宜使用铸铁标志；对人行道和土路，宜使用混凝土方砖标志；对绿化带、荒地和耕地，宜使用钢筋混凝土桩标志。2.6.2 路面标志应设立在燃气管道的正上方，并能对的、明显地指示管道的走向和地下设施。设立位置应为管道转弯处、三通、四通处、管道末端等，直线管段路面标志的设立间隔不宜大于200m 。2.6 3 路面上已有能标明燃气管线位置的阀门井、凝水缸部件时，可将该部件视为路面标志。2.6.4 路面标志上应标注“燃气”字样， 可选择标注“管道标志”、“三通”及其它说明燃气设施的字样或符号和“不得移动、覆盖”等警示语。2.6.5 铸铁标志和混凝土方砖标志的强度和结构应考虑汽车的荷载，使用后不松动或脱落；钢筋混凝土桩标志的强度和结构应满足不被人力折断或拔出。标志上的字体应端正、清楚，并凹进表面。2.6.6 铸铁标志和混凝土方砖标志埋入后应与路面平齐；钢筋混凝土桩标志埋入的深度，应使回填后不遮挡字体。混凝土方砖标志和钢筋混凝土桩标志埋入后，应采用红漆将字体描红。3 管道、设备的装卸、运送和存放3.0.1 管材、设备装卸时，严禁抛摔、拖拽和剧烈撞击。3.0.2 管材、设备运送、存放时的堆放高度、环境条件（湿度、温度、光照等）必须符合产品的规定，应避免曝晒和雨淋。3.0.3 运送时应逐层堆放，捆扎、固定牢固，避免互相碰撞。3.0.4 运送、堆放处不应有也许损伤材料、设备的尖凸物，并应避免接触也许损伤管道、设备的油、酸、碱、盐等类物质。3.0.5 聚乙烯管道、钢骨架聚乙烯复合管道和已做防腐的管道，捆扎和起吊时应使用品有足够强度，且不致损伤管道防腐层的绳索（带）。3.0.6 管道、设备入库前必须查验产品质量合格文献或质量保证文献等，并妥善保管。3.0.7 管道、设备应存放在通风良好、防雨、防晒的库房或简易棚内。3.0.8 应按产品储存规定分类储存，堆放整齐、牢固，便于管理。3.0.9 管道、设备应平放在地面上，并应采用软质材料支撑，离地面的距离不应小于30 mm ，支撑物必须牢固，直管道等长物件应作连续支撑。3.0.10 对易滚动的物件应做侧支撑，不得以墙、其它材料和设备做侧支撑体。4 钢质管道及管件的防腐4.0.1 管道防腐层的预制、施工过程中所涉及到的有关工业卫生和环境保护，应符合现行国家标准涂装作业安全规程 涂装前解决工艺安全GB 7692和涂装作业安全规程 涂装前解决工艺通风净化GB 7693的规定。4.0.2 管道防腐宜统一在防腐车间（场、站）进行。4.0.3 管道及管件防腐前应逐根进行外观检查和测量，并应符合下列规定： 1. 钢管弯曲度应小于钢管长度的0.2 % ，椭圆度应小于或等于钢管外径的0.2 % 。 2. 焊缝表面应无裂纹、夹渣、重皮、表面气孔等缺陷。 3. 管道表面局部凹凸应小于 2 mm 。 4. 管道表面应无斑疤、重皮和严重锈蚀等缺陷。4.0.4 防腐前应对防腐原材料进行检查，有下列情况之一者，不得使用：1. 无出厂质量证明文献或检查证明；2. 出厂质量证明书的数据不全或对数据有怀疑，且未经复验或复验后不合格；3. 无说明书、生产日期和储存有效期。4.0.5 防腐前钢管表面的预解决应符合国家现行标准涂装前钢材表面预解决规范SY/T 0407和所使用的防腐材料对钢管除锈的规定。4.0.6 管道宜采用喷（抛）射除锈。除锈后的钢管应及时进行防腐，如防腐前钢管出现二次锈蚀，必须重新除锈。4.0.7各种防腐材料的防腐施工及验收规定应符合下列国家现行标准的规定：1城乡燃气埋地钢质管道腐蚀控制技术规程CJJ95；2埋地钢质管道石油沥青防腐层技术标准SY/T0420；3埋地钢质管道环氧煤沥青防腐层技术标准SY/T0447；4埋地钢质管道聚乙烯胶粘带防腐层技术标准SY/T0414；5埋地钢质管道煤焦油瓷漆外防腐层技术标准SY/T0397；6钢质管道溶结环氧粉末外涂层技术标准SY/T0315；7钢质管道聚乙烯防腐层技术标准SY/T0413；8埋地钢质管道牺牲阳极阴极保护设计规范SY/T0019；9埋地钢质管道强制电流阴极保护设计规范SY/T0036。4.0.8经检查合格的防腐管道，应在防腐层上标明管道的规格、防腐等级、执行标准、生产日期和厂名等。4.0.9防腐管道应按防腐类型、等级和管道规格分类堆放，需固化的防腐涂层必须待防腐涂层固化后堆放。防腐层未实干的管道，不得回填。4.0.10做好防腐绝缘涂层的管道，在堆放、运送、安装时，必须采用有效措施，保证防腐涂层不受损伤。4.0.11补口、补伤、设备、管件及管道套管的防腐等级不得低于管体的防腐层等级。当相邻两管道为不同防腐等级时，应以最高防腐等级为补口标准。当相邻两管道为不同防腐材料时，补口材料的选择应考虑材料的相容性。5 室外埋地钢管敷设5.1 一般规定5.1.1 管道应在沟底标高和管基质量检查合格后，方可安装。5.1.2 设计文献规定进行低温冲击韧性实验的材料，供货方应提供低温冲击韧性实验结果的文献，否则应按现行国家标准金属低温冲击实验法GB/T 229的规定进行实验，其指标不得低于规定值的下限。5.1.3燃气钢管的弯头、三通、异径接头，宜采用机制管件，其质量应符合现行国家标准钢制对焊无缝管件GB12459的规定。5.1.4 穿越铁路、公路、河流及城市道路时，应减少管道环向焊缝的数量。5.2 管道焊接5.2.1 管道焊现行国家标准工业金属管道工程施工及验收规范GB50235和现场设备、工业管道焊接工程施工及验收规范GB50236的有关规定执行。5.2.2 管道的切割及坡口加工宜采用机械方法，当采用气割等热加工方法时，必须除去坡口表面的氧化皮，并进行打磨。5.2.3 施焊环境应符合现行国家标准现场设备、工业管道焊接工程施工及验收规范GB50236的有关规定。5.2.4 氩弧焊时，焊口组对间隙宜为24mm。其他坡口尺寸应符合现行国家标准现场设备、工业管道焊接工程施工及验收规范GB50236的规定。5.2.5 不应在管道焊缝上开孔。管道开孔边沿与管道焊缝的间距不应小于100 mm。当无法避开时，应对以开孔中心为圆心，1.5倍开孔直径为半径的圆中所包容的所有焊缝进行100%射线照相检测。5.2.6管道焊接完毕后，强度实验及严密性实验之前，必须对所有焊缝进行外观检查和对焊缝内部质量进行检查，外观检查应在内部质量检查前进行。5.2.7 设计文献规定焊缝系数为1的焊缝或设计规定进行100%内部质量检查的焊缝，其外观质量不得低于现行国家标准现场设备、工业管道焊接工程施工及验收规范GB50236规定的级质量规定；对内部质量进行抽检的焊缝，其外观质量不得低于现行国家标准现场设备、工业管道焊接工程施工及验收规范GB50236规定的级质量规定。5.2.8 焊缝内部质量应符合下列规定：1.设计文献规定焊缝系数为1的焊缝或设计规定进行100%内部质量检查的焊缝，焊缝内部质量射线照相检查不得低于现行国家标准钢管环缝熔化焊对接接头射线透照工艺和质量分级GB/T12605中的级质量规定；超声波检查不得低于现行国家标准钢焊缝手工超声波探伤方法和探伤结果分级GB11345中的级质量规定。当采用100%射线照相或超声波检测方法时，还应按设计的规定进行超声波或射线照相复查。 2.对内部质量进行抽检的焊缝，焊缝内部质量射线照相检查不得低于现行国家标准钢管环缝熔化焊对接接头射线透照工艺和质量分级GB/T12605中的级质量规定；超声波检查不得低于现行国家标准钢焊缝手工超声波探伤方法和探伤结果分级GB11345中的级质量规定。5.2.9 焊缝内部质量的抽样检查应符合下列规定：1管道内部质量的无损探伤数量，应按设计规定执行。当设计无规定期，抽查数量不应少于焊缝总数的15%，且每个焊工不应少于一个焊缝。抽查时，应侧重抽查固定焊口。2对穿越或跨越铁路、公路、河流、桥梁、有轨电车及敷设在套管内的管道环向焊缝，必须进行100%的射线照相检查。3当抽样检查的焊缝所有合格时，则本次抽样所代表的该批焊缝应为所有合格；当抽样检查出现不合格焊缝时，对不合格焊缝返修后，应按下列规定扩大检查：1）每出现一道不合格焊缝，应再抽查两道该焊工所焊的同一批焊缝，按原探伤方法进行检查。2）如第二次抽检仍出现不合格焊缝，则应对该焊工所焊所有同批的焊缝按原探伤方法进行检查。对出现的不合格焊缝必须进行反修，并应对返修的焊缝按原探伤方法进行检查。3）同一焊缝的返修的次数不应超过2次。5.3 法兰连接5.3.1 法兰在安装前应进行外观检查，并应符合下列规定：1. 法兰的公称压力应符合设计规定。2. 法兰密封面应平整光洁，不得有毛刺及径向沟槽。法兰螺纹部分应完整，无损伤。凹凸面法兰应能自然嵌合，凸面的高度不得低于凹槽的深度。3. 螺栓及螺母的螺纹应完整，不得有伤痕、毛刺等缺陷；螺栓与螺母应配合良好，不得有松动或卡涩现象。5.3.2 设计压力大于或等于 1.6 Mpa 的管道使用的高强度螺栓，螺母应按以下规定进行检查：1. 螺栓、螺母应每批各取 2 个进行硬度检查，若有不合格，需加倍检查，如仍有不合格则应逐个检查，不合格者不得使用。2. 硬度不合格的螺栓应取该批中硬度值最高、最低的螺栓各 1 只，校验其机械性能，若不合格，再取其硬度最接近的螺栓加倍校验，如仍不合格，则该批螺栓不得使用。5.3.3 法兰垫片应符合下列规定： 1. 石棉橡胶垫，橡胶垫及软塑料等非金属垫片应质地柔韧，不得有老化变质或分层现象，表面不应有折损、皱纹等缺陷。2. 金属垫片的加工尺寸、精度、光洁度及硬度应符合规定，表面不得有裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷。3. 包金属及缠绕式垫片不应有径向划痕、松散、翘曲等缺陷。5.3.4 法兰与管道组相应符合下列规定： 1. 法兰端面应与管道中心线相垂直，其偏差值可用角尺和钢尺检查，当管道公称直径小于或等于300 mm 时，允许偏差值为 1 mm ；当管道公称直径大于 300 mm 时，允许偏差值为 2 mm 。2. 管道和法兰的焊接结构应符合现行国家标准管路法兰及垫片JB/T74中附录C的规定。5.3.5 法兰应在自由状态下安装连接，并应符合下列规定： 1. 法兰连接时应保持平行，其偏差不得大于法兰外径的1.5 ，且不得大于 2 mm ，不得采用紧螺栓的方法消除偏斜。2. 法兰连接应保持同一轴线，其螺孔中心偏差一般不宜超过孔径的5，并应保证螺栓自由穿入；3. 法兰垫片应符合标准，不得使用斜垫片或双层垫片。采用软垫片时，周边应整齐，垫片尺寸应与法兰密封面相符。4. 螺栓与螺孔的直径应配套，并使用同一规格螺栓，安装方向一致，紧固螺栓应对称均匀，紧固适度，紧固后螺栓外露长度不应大于 1 倍螺距，且不得低于螺母。5. 螺栓紧固后应与法兰紧贴，不得有楔缝。需要加垫片时，每个螺栓所加垫片每侧不应超过 1 个。5.3.6 法兰与支架边沿或墙面距离不宜小于 200 mm 。5.3.7 法兰直埋时，必须对法兰和紧固件按管道相同的防腐等级进行防腐。5.4 钢管敷设5.4.1 燃气管道应按照设计图纸的规定控制管道的平面位置、高
