小区智能化设计方案haihaoxing.doc

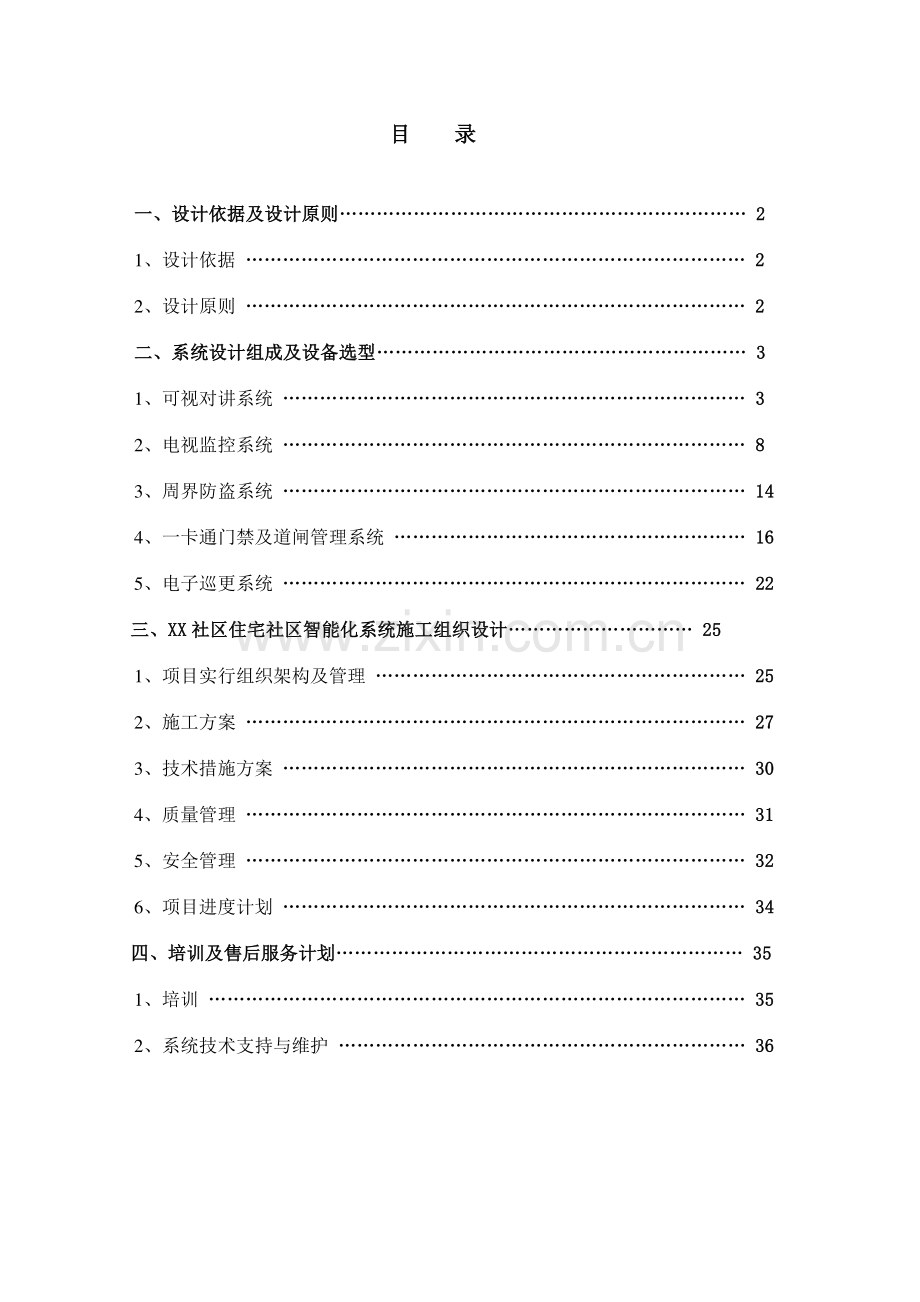

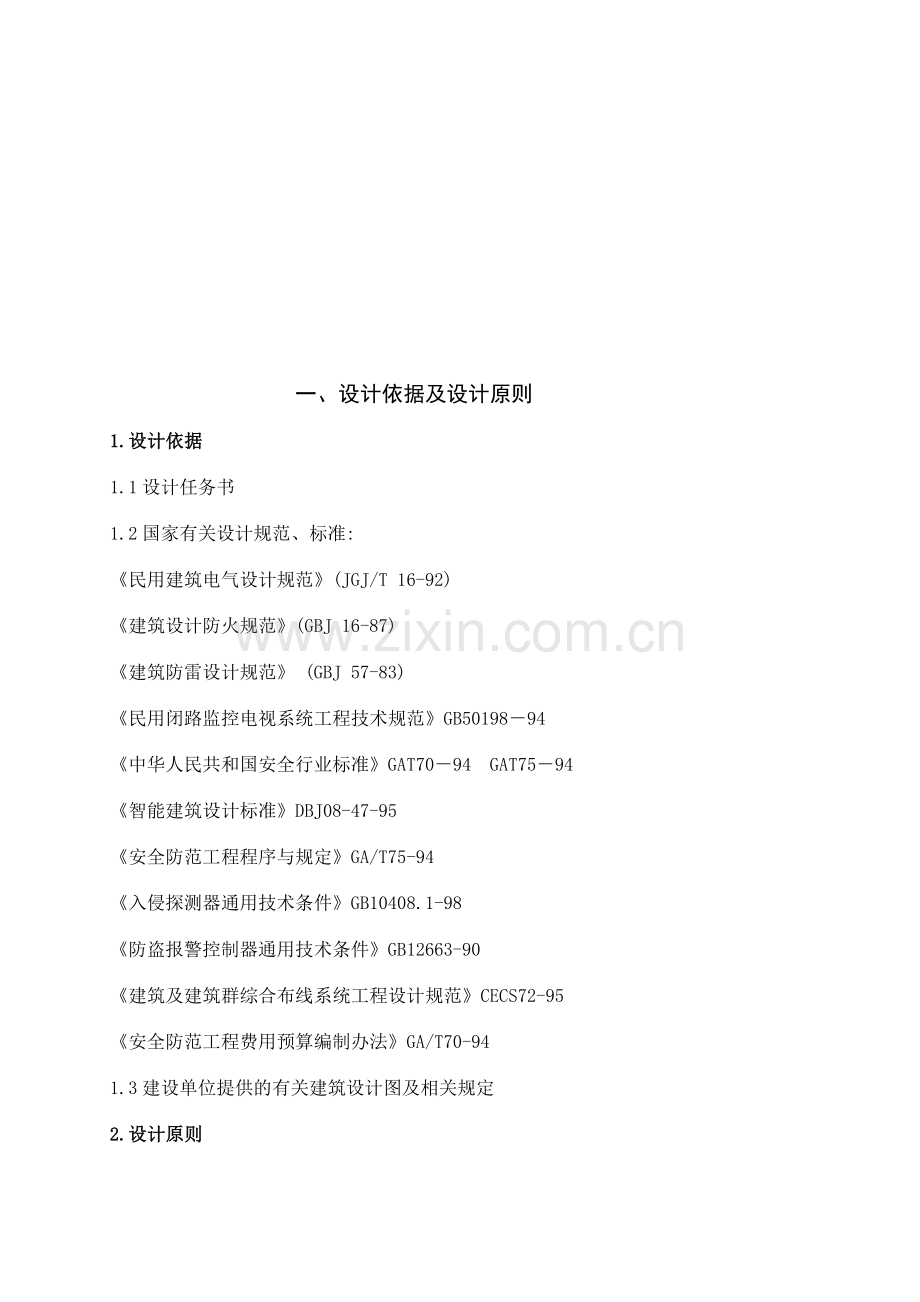

目目 录录 一、设计依据及设计原则一、设计依据及设计原则 2 2 1、设计依据 2 2 2、设计原则 2 2 二、系统设计组成及设备选型二、系统设计组成及设备选型 3 3 1、可视对讲系统 3 3 2、电视监控系统 8 8 3、周界防盗系统 1414 4、一卡通门禁及道闸管理系统 1616 5、电子巡更系统 2222 三、三、XXXX 社区住宅社区智能化系统施工组织设计社区住宅社区智能化系统施工组织设计 2525 1、项目实行组织架构及管理 2525 2、施工方案 2727 3、技术措施方案 3030 4、质量管理 3131 5、安全管理 3232 6、项目进度计划 3434 四、培训及售后服务计划四、培训及售后服务计划 3535 1、培训 3535 2、系统技术支持与维护 3636 一、设计依据及设计原则 1.1.设计依据设计依据 1.1 设计任务书 1.2 国家有关设计规范、标准:民用建筑电气设计规范(JGJ/T 16-92)建筑设计防火规范(GBJ 16-87)建筑防雷设计规范(GBJ 57-83)民用闭路监控电视系统工程技术规范GB5019894 中华人民共和国安全行业标准GAT7094 GAT7594 智能建筑设计标准DBJ08-47-95 安全防范工程程序与规定GA/T75-94 入侵探测器通用技术条件GB10408.1-98 防盗报警控制器通用技术条件GB12663-90 建筑及建筑群综合布线系统工程设计规范CECS72-95 安全防范工程费用预算编制办法GA/T70-94 1.3 建设单位提供的有关建筑设计图及相关规定 2.2.设计原则设计原则 XX 社区智能化系统工程总体设计原则是：力求保证系统先进、实用、开放、安全、可靠、易维护、可对比和长期投资保护。先进性先进性：采用先进、成熟的技术，使整个系统建立在高起点上，保证系统不仅可以满足当前的实际需要，并且要满足将来进一步发展的需求。实用性实用性：整个系统力求简朴、经济、实用，既保持系统的完整和先进，又通过内部系统优化来满足当前实际应用的需求，并便于此后的设备的增长和升级。实用性：实用性：管理员能对楼宇自控管理系统和防盗报警系统纯熟使用，能运用该系统实时掌握各种设备的运营情况，充足考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户规定的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实行的需求，经济实用。开放性开放性：系统支持现有各项国际和工业标准，支持多厂家的产品。安全性安全性：整个系统从设计到实行均由经原厂家认证培训，具有资质的专业人员设计、安装和工程督导；施工结束时对所有系统均进行物理测试和性能测试，防止误操作、漏操作和肆意地破坏，保证系统安全可靠。可靠性可靠性：采用国际、国内知名厂家的产品；并及时对故障分析、隔离和排除。可扩充性：可扩充性：系统设计中考虑到此后技术的发展和使用的需要，具有更新、扩充和升级的也许。并根据此后该项目工程的实际规定扩展系统功能，同时，本方案在设计中留有冗余，以满足此后的发展规定。通过部件化、模块化和层次化的系统规划设计，为正常使用和故障检测带来极大的方便。易维护性易维护性：整个工程文档涉及经甲方认可的设计方案、系统图、施工方案、施工图、竣工图、配线表、设备的操作手册等，便于甲方日后维护。3 3、工程概况、工程概况 XX 社区居住社区采用封闭式管理，社区智能化系统工程涉及 4 栋楼，8 个单元，303 户住房，每户均安装联网型黑白可视对讲系统。1、可视对讲系统可视对讲系统；2、电视监控系电视监控系统统；3、周界防盗系统；、周界防盗系统；4、一卡通门禁及道闸管理系统；、一卡通门禁及道闸管理系统；5、电子巡更系统，、电子巡更系统，共五个子系统。二、系统设计组成及设备选型 1 1、可视对讲系统：、可视对讲系统：从上个世纪八十年代以来，随着经济活动的中心城市化，都市中的住宅与高层建筑如雨后春笋地耸立起来。为保证住宅和大楼内生活、工作的舒适、安全和楼内外的信息解决，智能楼宇可视对讲系统因此而诞生了 智能楼宇可视对讲系统是一套现代化的小康住宅服务措施，提供访客与住户之间双向可视通话，达成图像、语音双重辨认从而增长安全可靠性，同时节省大量的时间，提高了工作效率。智能楼宇可视对讲系统是应用了单片机编程技术，双工对讲技术、CCD 摄像及视频显示技术而设计的一种访客辨认电控信息管理的智能系统。住户楼门平时总是处在闭锁状态，避免非本楼人员在未经允许的情况下进入楼内。本楼内的住户可以用钥匙、密码或 IC 卡开门自由出入。当有客人来访时，客人需在楼门外的对讲主机键盘按被访问的住户房号，同主人进行双向通话或可视通话，通过对话或图像确认来访者的身份后，如住户主人允许来访者进入，就用对讲分机上的开锁按钮键打开大楼入口门上的电磁门锁，来访客人便可进入楼内，来访客人进入后，楼门自动闭锁。住宅社区物业管理部门通过社区对讲管理中心机，对社区内各住宅楼宇对讲系统的工作情况进行监视。若有住宅楼入口门被非法打开，对讲系统出现故障，社区对讲管理中心机就会发出报警信号和显示出报警的内容及地点。社区楼宇对讲系统的重要设备是对讲管理中心机、楼宇单元门口主机、用户分机、围墙机、电磁门锁、多（单）路保护器、电源等相关设备。对讲管理中心机设立在住宅社区物业管理部门的安全保卫值班室内，门口主机设立安装在各住户大门内附近的墙壁上或台上，系统可按用户规定进行不同的配置，如在同一幢大楼中可视与非可视系统可同时共用等等。总之，楼宇可视与非可视对讲系统是将计算机网络技术、多媒体技术与监控技术有机结合起来的一种全新控制系统，它能将计算机网络系统和监控技术连接起来，把两个独立的系统走向融合，实现了真正的三网合一数据、语音和图像。在理念和方式取得重大突破。可以说，楼宇可视与非可视对讲系统所涉及的各项技术的背景均是成熟的，其技术发展符合现代数字技术的潮流，它是信息化社会发展的必然趋势。由于人们生活水平的不断提高，越来越重视住宅社区的质量、安全性以及信息的获取和管理，这又大大促进了楼宇可视与非可视对讲系统的发展。XXXX 社区居住社区社区居住社区可视对讲系统可视对讲系统 XX 社区居住社区可视对讲系统设计、安装重要是 4 栋楼中的住宅部分，共计 303套可视户内机。在每个单元门口安装 1 台单元门口机，共 8 台。可视对讲系统可视对讲系统，我们建议选用广东泛达电子科技有限公司生产的“泛达”黑白可视泛达”黑白可视对讲系统对讲系统。广东泛达电子科技有限公司始创于 1992 年，注册资金 663 万美元，中港合资企事业，数年来，公司一直致力于中国智能安防产品和事业的发展，从事泛达系列智能楼宇系统产品的研发、生产、销售及服务，现为中国安防协会会员单位。公司已通过ISO9001:2023 质量管理体系、ISO14001:2023 环境质量体系认证和德国 ETS 实验室欧盟 CE 产品认证；2023 年被评为中国首届安防产业 50 强公司，2023 年、2023 年连续被评为中国安防产业 100 强公司；公司研发生产的“HT68 系列楼宇可视对讲系统”被评为 2023 年十一届中国国际社会公共安全产品博览会产品金鼎奖、2023 中国平安城市建设推荐品牌。重要产品型号及简介：重要产品型号及简介：1.11.1、泛达可视对讲门口机、泛达可视对讲门口机 HT68HT68-DD10IDDD10ID 功能特点：铝合金拉丝豪华面壳，外观古朴典雅；LED 数码显示；台湾原装进口按键模组，手感舒适，防水、防寒、防冲击，使用寿命高达 100 万次；自动夜光补偿，红外补偿功能；可密码开锁，可接受室内机遥控开锁；技术参数：工作电压：DC18V5%电流：静态45mA；动态290mA（含摄像头）通话时限：约 45 秒 摄像头：1/3”CCD 摄像头 清楚度：420TV 线 扫描频率：15625Hz 50Hz 最低照度：0.2Lux 0Lux（红外）视频输出：1Vp_p75 音频输出功率：主呼通道5mW 应答通道100mW 工作温度：4555 工作湿度：+45%95%频率响应：3003400Hz3dB 外型尺寸：(W)125mm*(H)345mm*(D)52mm 埋墙尺寸：(W)117mm*(H)317mm*(D)40mm 1.21.2、泛达黑白可视室内分机泛达黑白可视室内分机 HT68HT68-A19A19：功能特点 免提式可视分机；具有对讲、开锁、监视、呼喊管理中心等基本功能；向管理中心紧急报警功能；具有图像亮度、对比度，铃声音量调节功能；12 种和弦音乐铃声随意选择功能；可接二次确认门口机；可实现一拖多联接；技术参数 工作电压：DC18V10%工作电流：待机 12mA、工作 600mA(黑白）防区电源：电压 DC12V，电流100mA 显示屏：4扁平显像管（黑白）420 条 TVL 音频输出不失真功率：主呼通道5mW，应答通道100mW 工作温度：-3055 工作湿度：45%95%外形尺寸：18223049mm 1.31.3、泛达社区非可视围墙机泛达社区非可视围墙机 HT68HT68-1212 功能特点 纯铝压铸一体成型工艺，具有独特整体美观，外观豪华大方；8 位 LED 数码显示，可呼喊社区内任意住户；ATM 机工艺按键模组，手感舒适，防水、防寒、防冲击，使用寿命高达 200 万次；编码式操作，具有中英文房号转换功能；可接受室内机、管理中心遥控开锁；同一社区可连接 32 台社区门口机；技术参数 产品型号：HT68-DM12 数码管显示：8 位 呼喊号码：8 位 通话时限：45 秒 工作电压：DC18V5%环境湿度：45%95%环境温度：-4555 音频输出不失真率：主呼通道5mW 应答通道100mW 频率响应：3003400Hz3dB 工作电流：静态:30mA 外形尺寸：15038055mm 底壳尺寸：13036350mm 1.1.4 4、泛达非可视管理中心机、泛达非可视管理中心机 HT68HT68-1010 功能特性：纯中文操作液晶显示界面，外观稳重、大方，操作简朴，按键清楚、耐用,可与社区门口机，栋门口机，室内分机任一方之间通话,具有、可视、开锁、监视、接受接警、信息查阅等基本功能,监视社区门口机和栋门口机的状况,待机时显示日期和时间,接受室内机的呼喊和报警并储存咨讯，咨讯内容涉及类别，时间，房号,储存达 120 条咨讯。可通过查阅，翻查/删除所存咨讯,可配 CRT LCD 显示屏或外接监视器，黑白/彩色 CCD 摄像头,社区门口机呼喊住户时能显示来访者图象及被呼喊房号,通过 RS232 串口可与 PC 机联网用软件来管理。技术参数：直流电压：DC20V 报警警笛，呼喊振铃时间25 秒 管理单元门口机数：999 台 连接室内分机最大容量：9989001 台 耗电量：待机时 2W，工作时最大 12W 黑白显像管:4扁平显像管 420TVL 彩色显示屏:4液晶显示屏 105600dots 叫号声级：70dB 输出功率：50mW 音频输出不失真功率：主呼通道5mW，应答通道100mW 2 2、电视监控系统、电视监控系统 1.1.1 1 电视监控系统电视监控系统介绍：介绍：电视监控系统作为一个跨行业的综合性保安系统，该系统运用了世界上最先进的传感技术、监控摄像技术、通讯技术和计算机技术，组成一个多功能全方位监控的高智能化的解决系统，因其能给人最直接的视觉感受，以及对被监控对象的可视性、实时性及客观性的记录，而已成为当前安全防范领域的重要手段，在现代建筑中具有独特的作用，也是人们在现代化管理中进行监视控制的一种极为有效的工具。一个完整的闭路电视监控系统重要由前端设备、传送信道、终端设备、控制设备组成。通过在监控区域内安装固定摄像机或全方位摄像机，对监控区域进行实时监控。通过传输线路将摄像机所收集到的信号传至图像分派、录像等，然后再传入监视器，实现对监控区域的全面监视。前端设备：是指系统前端负责信息系统的设备。操作者通过前端设备获取必要的图像等需要被监视的信息。系统前端设备重要涉及摄像机、镜头、云台、解码控制器等。终端设备：是系统对所获取的声音、图像、报警等信息进行综合后，以各种方式予以显示的设备。系统正是通过终端设备的显示来提供应人最直接的视觉感受，以及被监控对象提供的可视性、实时性及客观性的记录。系统终端设备重要涉及矩阵、监视器、录像机等。在当今的电子安全防范系统中，电视监控系统扮演着极为重要的角色。电视监控系统在安全系统中的应用已有很数年的历史，电视监控系统是一种可靠、经济的威慑手段，也是逮捕和指控犯罪的有力证据，随着人工成本的连续增长，电视监控系统作为一种低投入、高效率的手段，因其可以以更低的财务预算提供更完善的安全保障，已经赢得了其以前从未有过的主导地位。电视监控系统同时也是现代化的办公大楼、住宅社区、工厂等必不可少的组成部分，它是安全保卫人员的“千里眼“，使他们在中心控制室可看到远处的真实场景，对突发事件可以作出及时反映。在电视监控系统中，重要的信号有两种，即：电视信号（视频信号）和控制信号。其中电视信号是从系统前端的摄像机将图像传送到电视监控系统的控制中心；而控制信号则是从控制中心向前端的摄像机（涉及镜头）、云台等受控对像发出控制命令。并且，从控制中心发出向前端的控制信号，一般又是通过设立在前端的解码器解码后再去控制摄像机和云台等受控对像的。如何有效的在电视监控系统中传输信号，获得清楚的回放图象和必要的控制，就需要根据实际情况采用相应的信号传输方式。传输方式重要根据传输距离的远近、摄像机的数量以及其他方面的因素来决定选用适合的传输设备和传输介质。就具体的应用来说，电视监控系统目前已是每个智能化生活社区必备的系统。监控系统不仅可以对社区进行全天 24 小时不间断的实时监控，在有警情发生时，社区保安人员可及时、准确地进行解决，同时连动系统可以迅速的实现社区与外界的联系，达成克制、控制事态进程的目的；也可在事后进行某些事件的回放分析，必要时也可作为相关的证据资料。再一方面，通过宣传，社区监控报警系统对违法犯罪分子起到一定的威慑作用，遏制社区的违法犯罪活动。因此，生活社区建立完善的监控系统，不仅可以改善社区的综合安全系数，加强安全保卫防范力度，对社区内人身和财产安全也起到保障作用，向社区的居民提供一个良好的治安环境；也使居民们能住的安心，生活的开心，为社区实现安全现代化管理发明极为有利的条件。电视监控系统在生活社区的安装重要针对社区出入口、重要路段及围墙周界进行监控，拍摄并录制当时情况，以备随时查看。2.2XX2.2XX 社区居住社区电视监控系统社区居住社区电视监控系统 按照建设单位的规定和相关的设计规范和标准，XX 社区居住社区楼房集中，电视监控摄像机安装设立是社区内的重要干道、出入通道、重要活动场合、地下停车场出入口，电梯轿厢中档。在社区大门出入口及地下停车场出入口各设立 1 台道路专用彩色枪式摄像机，共 3 台；在社区围墙设立 5 台红外彩色摄像机；8 台电梯桥箱内设立彩色半球摄像机，车库设 6 台红外防水摄像机。社区共计 22 台摄象机，设计使用 2 台嵌入式16 路硬盘录像机，2 台 17 英寸纯平彩色显示器共同安放在一个琴式控制台中。录像资料应保存 30 天左右。下面简朴介绍一下重要产品的性能：下面简朴介绍一下重要产品的性能：硬盘录像机硬盘录像机 海康海康威视威视 1616 路嵌入式路嵌入式 DSDS-8016HS8016HS：产品类型：海康威视第三代嵌入式网络硬盘录像机，DVR、DVS 一体机。视频压缩标准：H.264 视频解决芯片：DSP 解决器 主 CPU：嵌入式 MPU 解决器 操作系统：RTOS 嵌入式操作系统 技术参数：实时监视图像分辨率：PAL：704*576（D1）；NTSC：704*480（D1）回放分辨率：PAL：176*144（QCIF），352*288（CIF）视频输入：16 路（NTSC，PAL 制式自动辨认）视频输出：1 路（NTSC，PAL 可选）视频矩阵输出（副口）：164（DS-8016HS）视频帧率：PAL：1/1625 帧/秒可调；NTSC：1/1630 帧/秒可调 视频压缩输出码率：16K2M 可调，也可自定义（单位：bps）。通讯接口：1 个 10M/100M 自适应以太网口，1 个 RS232 口，1 个 RS485 口。硬盘 IDE 接口：DS-8016HS：4 个 IDE 接口，支持 8 个 IDE 硬盘；VGA 接口：1 个，分辨率：800 600/60Hz，800 600/75Hz，1024 768/60Hz。报警输入/输出：DS-8016HS：16 进/4 出。SICO 室外红外一体摄像机室外红外一体摄像机 SIC-4822 功能特点：*复合视频信号输出*标准视频接口，连接方便*内置 22 倍彩转黑感红外一体机*8 只 22 列阵式红外 LED，红外射程一百三十米*红外波长 850 纳米*防水等级达 IP66*解晰度高，功耗低*内置 CDS，控制昼夜切换*全金属外壳，外型别致，精致美观 规格型号 Model SIC-4822 图像传感器 Image Sensor 1/4 SONY Super HAD CCD 有效像素 Effective Pixels PAL：752(H)582(V)NTSC：768(H)494(V)感光面积 Sensing Area 4.9mm3.7mm 信号系统 Signal System PAL/NTSC 水平清楚度 Horizontal Color 480 TV Lines Resolution 内置镜头 Built-in Lens 22X Zoom,F=3.985.8mm 视角度 View Angle 45 红外灯寿命 IR Average Life 20230hrs 聚焦方式 Focus Mode Auto Focus 信噪比 S/N Ratio More than 52dB(AGC OFF/B/W OFF)红外波长 Infrared Wavelength 850nm 红外灯照射距离 Infrared Lamps 100m120m 防水等级 Waterproof Class lp66 最低照度 Minimum Illumination 0Lux(infrared Lamps Turn on)快门速度 Shutter Speed 1/50(1/60)1/100,000sec 白平衡 White Balance Auto Tracking White Banlance 视频输出 Video Output 1.0Vpp75BNC)功耗消耗 Power Consumption Less than 4.6 W 工作温度 Operation Temperature -20 to+50 所需电源 Power Requirement AC 220V 50HZ(+/-20%)超宽动态彩色摄像机超宽动态彩色摄像机 SICSIC-931931 功能特点:超宽动态摄像机、复合信号输出*多功能菜单选择*内置可调电子快门*高解像度；水平清楚度480TVL*无闪烁，具有抗逆光的功能*超宽动态，适合道路及停车场等监控场合使用*内置高灵敏拾音器，有效满足监听功能，达成音、视频同步的效果。规格型号 Model SIC-931 图像传感器 Image Sensor 1/3 Double Scan CCD 有效像素 Effective Pixels PAL：752(H)582(V)NTSC：768(H)494(V)感光面积 Sensing Area 4.9mm3.7mm 信号系统 Signal System PAL/NTSC 水平清楚度 Horizontal Resolution 480TVL 镜头安装方式 Lens CS/C Mount 信噪比 S/N Ratio More than 50dB(AGC OFF)自动增益控制 Auto Gain Control ON/OFF Switchable 背光补偿 Backlight Compensation ON/OFF Switchable 电子快门 Electronic Shutter ON/OFF Switchable 最低照度 Minimum Illumination 0.01Lux/F1.2 快门速度 Shutter Speed 1/50(1/60)1/100,000sec 自动光圈镜头 Auto Iris Lens VIDEO/DC Drive 白平衡 White Balance Auto Tracking White Banlance 同步系统 Sync.System Internal 无闪烁 Flickerless On/Off Selectable 宽动态 Wide Dynamic Range ON/Off Selectable 视频输出 Video Output 1.0Vpp75BNC)功耗消耗 Power Consumption Less than 3.6W 所需电源 Power Requirement DC12V/450mA 工作温度 Operation Temperature-20 to+50 尺寸 Dimensions 55mm46mm95mm 红外防水摄像机红外防水摄像机 SICSIC-732D732D 功能特点：*全金属铝合金外壳*红外光源，复合视频信号输出*采用新式节能型电路，内置 10 个大功率红外 LED，*照射距离更远*一体化防水设计*日夜自动转换功能 规格型号 Model SIC-732D 图像传感器 Image Sensor 1/3 SONY CCD 有效像素 Effective Pixels PAL：500(H)582(V)NTSC：510(H)492(V)感光面积 Sensing Area 4.9mm3.7mm 信号系统 Signal System PAL/NTSC 水平清楚度Horizontal Resolution 420TVL 内置镜头 Built-in Lens 12mm/F1.5 信噪比 S/N Ratio More than 48dB(AGC OFF/B/W OFF)红外波长 Infrared Wavelength 850nm 红外灯照射距离 Infrared Lamps 55m 红外灯寿命 IR Average Life 20230hrs 防水等级 Waterproof Class lp66 最低照度 Minimum Illumination 0Lux(infrared Lamps Turn on)快门速度 Shutter Speed 1/50(1/60)1/100,000sec 白平衡 White Balance Auto Tracking White Banlance 视频输出 Video Output 1.0Vpp75BNC)功耗消耗 Power Consumption Less than 4.6 W 工作温度 Operation Temperature -20 to+50 所需电源 Power Requirement AC220V/2023mA 或 DC12V/2023mA 3.3.周界防护系统周界防护系统 周界防越、防盗报警系统是由红外线对射器和接受器、报警主机及传输缆线组成,合用于各种社区的联网报警系统，重要由探测器、报警主机和通讯主机组成。系统通过总线将中心计算机、通讯主机和各个报警主机连接，对社区各个周界进行实时监控。在住宅区四周边墙上装设若干组红外线发射器和接受器；当红外接受器探测到有人越墙（遮断红外线）而入时，报警主机立即发出报警信号，并显示报警区域；探测红外线必须调到特定的频率，接受器相应地配有频率、相位鉴别电路，以防止其它光源的干扰。红外探测距离有 20m、50m200m 多种选择。XX 社区居住社区周界防护系统只设户外周界报警，系统设计采用艾礼富积极红外对射探测器，沿社区周界围墙布防，在社区外围形成一道看不见的立体防护栏。系统主机对系统短路、开路、电缆剪断均发出报警信号。在社区的四周边墙上根据不同距离，安装 3 光束积极红外线探测器。二光束积极红外线探测器误报率较高，四光束积极红外线探测器价格较高，因此我们选用三光束积极红外线探测器。积极红外线探测器形成一道不可逾越的红外线防盗网，当不法人员翻越围墙时，探测器立即向值班室发出报警信号且显示报警区域，值班人员可立即做出反映。系统设计使用积极红外对射探测器 8 对，采用总线制传输，报警主机采用博世DS7400X 系列。报警主机报警主机 博世博世 DS7400iDS7400i 系列系列 多路通讯/控制主机多路通讯/控制主机、60 个用户码、4 组独立分区操作、缓冲存储器（可储 400 事故）、可编程键盘、遥控编程、液晶显示选择、同区内不同探头报警、可再触发警钟功能、可从基本 8 区扩展至可选 64 区或 128 区其它功能扩展板，地址码探头及配件等可查询选购总线制多路基本八区（可由 8 区扩展到 128 区），可显示防区状态 可编程及由微电脑控制 三组四位数密码 DS7400Xi-128 个防区控制/通信主机，是可编地址码的控制通信主机。系统最多可有90 个用户码，可进行键盘或远程编程。采用两线总线制地址码方式代替传统的分线回路模式，可扩展至 248 个防区 所有功能和参数都可编程设立和自由修改 400 个事件记录 240 个防区可任意分为 8 个分区，完全独立操作 可连接 15 个键盘 RS232 接口可直接连接打印机或计算机管理(CMS-7000)可本地键盘编程或远程计算机编程 可实现一对一、多对一、一对多的防区报警与输出的连动关系(DSR-32A)艾礼富艾礼富三光束三光束室外积极红外对射室外积极红外对射：ABE-100 数字变频三光束系列 抗强光达 50，000LUX，内置自动调节强光过滤系统，避免受强光或汽车灯光的影响 全密封防雨（雾）、防尘（虫）等的全天候一体化结构设计使其能在恶劣的环境中正常工作 当碰到浓雾或天气恶劣时探测器会自动增强灵敏度（AGC 电路）上下光学镜片同时调整机械设计，使得调整更快、更方便、更准确。模块化的设计便于探测器的添加及层叠 水平/垂直光学角度调整方便，易于校准 人工智能辨认技术，数字变频超强信号滤波。自动错码抗干扰技术，嵌入式光轴调整电压显示。具有高水准的抗 RFI/EMI 能力 独特的数字滤波电路设计 感光余裕度达 99%防雷击电路设计 带防雨罩设计 C 型继电器输出 射束遮断周期可调使其更加灵活适应性更强 专业抗干扰光学外罩 大功率红外发接受对管，低功耗数字变频解决技术 型 号 ABE-50 ABE-100 ABE-150 ABE-200 ABE-250 ABE-450 警戒距离 室外 50m 室内 110m 室外 100m 室内 220m 室外 150m 室内 390m 室外 200m 室内 420m 室外 250m 室内 750m 室外 450m 室内 900m 光束数 3 束 探测方式 红外线脉冲可调式，3 光束同时遮断检知式 消耗电流 65mAmax 65mAmax 65mAmax 85mAmax 85mAmax 85mAmax 外形尺寸 参照外形图 电源电压 DC12V-20V 环境温度-25C +55C 光 源 长波段三光束红外 LED 报警输出 1C 继电器接点输出,接点容量 DC30V/0.5A MAX 感应速度 50-700msec 可变 防拆输出 接点输出 1b 其它附加机能 接受指示、电压液晶显示、测试端子 重量 1100g（发射机接受机）4、一卡通门禁、一卡通门禁及道闸管理系统及道闸管理系统 4.14.1、一卡通门禁管理系统、一卡通门禁管理系统 门禁系统我们选用深圳西沃 SWO-M7711 SWO-M7711 单门门禁控制器是 ACSIC 系列门禁控制器中的一员。属于联网型控制器。可对单门门禁实现完美的控制，涉及刷卡开门、数据记录，与软件配合使用，可实现对办公大楼、公司及银行证券等的智能化管理，有效地管理人员进出、防止没有授权的人进入保卫区域及对进入人员记录管理等，保证办公大楼、公司等场合安全高效的运作。性能参数性能参数：控制门区：1；尺寸(mm)：87W*130H*25D；传输速率：4,800 bps-115,200(default 19,200 bps)；连结读卡机数量：一台 Wiegand 格式读卡机；控制接点输出：1 组继电器；卡片容量：1,500-5,000 张；记录容量：500；读卡机：内建读卡机；串列传输接口：RS485；控制器 ID：01-99；键盘输入：16 键；操作密码：4 位数；指示：Beep 3LED；操作温度：-10 to 55；保管温度：-30to 80；输入电压：DC 8V-15V；功率：0.5W-1W；4.24.2、一卡通道闸管理系统、一卡通道闸管理系统 系统设计系统设计 ：采用：采用 ICIC 卡道闸管理系统卡道闸管理系统 XX 社区居住社区共有二个人车出入口，园区内有一个地下停车场出入口。按甲方规定，一卡通道闸管理系统设在社区主出入口及地下停车场车辆出入口处。共三进二出。车辆进出社区大门和地下停车场必须持有 IC 卡，在票箱读卡器处读卡，只要 IC 卡有效，道闸挡杆自动升起，持卡车辆可进出；车辆通过道闸后，道闸挡杆自动下落。社区的主出入口设立带遥控的进出道闸，外来车辆进出由门卫控制。一卡通道闸出入口部分：一卡通道闸出入口部分：入口部分重要由入口票箱、读卡器、车辆感应器、入口控制板、自动道闸、车辆检测线圈组成。固定用户先在物业管理中心交费办理月租卡，车辆进入停车场时，执卡在票箱前感应一下，系统自动判其有效性，若有效，自动路闸起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆；车辆在进出停车场读卡时，读卡器给出信号，彩色摄像机将把车辆外型及车牌号码记录在案，若有案情，可从计算机中调取记录进行查询。物业管理处：物业管理处：物业管理处内设备由管理电脑、管理软件、电源等组成。管理电脑除负责与出入口票箱读卡器通信外，负责完毕 IC 卡的发放、车辆户主具体情况的登记。出入车辆数据的查询和备份等功能。一卡通道闸管理系统采用深圳“西沃”品牌。一卡通道闸管理系统采用深圳“西沃”品牌。重要设备简介：重要设备简介：4.2.14.2.1、自动路闸功能、自动路闸功能 SWOSWO-DZ260DZ260 电动、手动、遥控，操作方便，接受手动输入信号，便于调试安装。故障时可手动下杆，亦可锁定手动功能。接受 IC 卡控制终端输出的 TTL 电平操作信号。延时、欠压、过压自动保护。电闸带 RS485 通信接口，可接受收费管理电脑的直接控制。可感知车辆通过，自动落闸。落闸时，感知栏杆下有车误入时，自动停闸，具有安全防护措施，防止栏杆砸车情况发生。可缓冲接受两条抬闸指令，使可连续过车，而不必每过一辆车都要动作一次。高效节能，低噪音,寿命长，5000000 次以上起落。装置目前世界领先技术的平衡机构，可使闸杆任意电平衡。路闸栏杆采用铝合金方条；起杆时间：2-6 秒 技术参数：技术参数：1.外形尺寸：1040300360mm 重量：60kg 底座长(闸杆升降方向)36cm 宽 30cm 2.机芯工作温度：4075 3.电气工作温度：2075 4.额定电压：220V10%额定功率：100W 5.相对温度：90%6.遥控距离：30M 7.起降速度：1.2 秒、3 秒、6 秒 8.可配杆长：3 米以内、4.5 米以内、6 米以内 功能扩展：功能扩展：1、地感接口，支持外置和内置地感，预留地感接口，可方便与地感连接，实现其它相关安全功能。2、IC 系统接口，可随时增设简易 IC 刷卡系统、简易停车场收费系统及其它道路收费系统。3、红外对射防砸（需配对射装置），有红绿灯接口（220VAC）方便快捷方便快捷：1、内置式控制器，可方便拆装，布线和维修更加方便。2、安装简朴，系统采用全遥控信号传输技术，因此将道闸固定于地面后接通电源即可。3、调试简捷，采用高科技的电子技术保证系统具有全自动检测功能，在接通电源后，系统即时进入各种功能状态检测，在不到 1 秒钟时间就可进入正常使用。（即免调试）可靠：可靠：1、特殊机芯，机芯采用特殊的方式进行起落杆平衡设计，克服了目前国内所使用的拉力弹 的拉力弹簧所带来的容易断裂及松动的弊端。（专利技术）2、内置式控制器，完全防水设计，保证控制器性能更加稳定、寿命更长。外观：观：1、独特流畅型外形设计，不占地方，给人一种舒适的感觉。2、独特外观工艺制作，机箱外壳采用酸水除锈、磷化解决，及采用喷塑解决工艺，保证机箱外壳色泽、材质鲜艳，延长寿命。4.2.24.2.2、出入口票箱、出入口票箱 SWOSWO-T968T968 入口控制票箱入口控制票箱:根据需要内部可配装自动发卡机、LED 高亮显示屏、语音提醒系统、求助对讲系统，其中自动吐卡机采用微电脑控制，具有完美的通讯功能及优良的机电一体化特性，吐卡由三个有序的皮带轮传输完毕。具有反传送功能，吐卡机很容易就能实现发卡功能，该机与系统相连更是功能倍增，在吐卡的同时即可读卡，在吐卡盒缺卡时，将有关信号上传系统主机，提醒加卡。票箱外形尺寸：455 276 1420mm 重量：40kg 底座宽 45cm 长 27cm 可实现“一车吐一卡”、“非入不再吐卡”与中心对讲及自动计数记录功能 可存放 200 张 ISO 标准感应卡（配自动发卡机）高亮度 LED 汉字自动显屏、翻屏，剩余车位显示 外型尺寸、颜色可选 语音提醒、求助对讲功能带灯光显示 合用温度：-20/+65 摄氏度 出口控制票箱出口控制票箱 可根据需要配装 LED 高亮度显示屏、语音提醒系统、求助对讲系统、自动吞卡系统，系统采用微电脑控制，具有完美的通讯功能及优良的机电一体化特性，吞卡由三个有序的皮带轮传输完毕。具有反传送功能，吞卡机很容易就能实现收卡功能，在收卡的同时即可读卡，适合无人职守型商用停车场管理，不吞非法卡、月租卡。可实现“一车吞一卡”与中心对讲及自动计数记录功能 高亮度 LED 汉字自动显屏、翻屏、收费金额显示 外型尺寸、颜色可选 收费语音提醒、求助对讲功能 合用温度：-20/+65 摄氏度 4.2.34.2.3、车辆检测器、车辆检测器 SVSV-108108 车辆测器是由一组围绕线圈和感应主机组成，线圈埋于栏杆正下方，当线圈上方有车通过时，线圈产生感应电流传给主机，再由主机产生信号传给控制器或道闸。性能参数：电源：12V/0.6A 温度：-4080 频率：100KZ 输出：TTL 电平输出或干接点输出 灵敏度：8 档可调输出延时可调 特点：开机后自动复位 4.2.44.2.4、读卡器、读卡器 SVSV-485485 传输频率：125KHZ 感应距离：515cm 尺寸：76*111*15mm 感应卡：EMID/Mifare IC 规格感应卡 输出格式：RS-485/-26 操作温度：35+70 工作电源：DC5V-15V/3A 4.2.54.2.5、技术分、技术分析介绍析介绍 （1）智能 IC 卡 目前国际最先进的集成电路卡，代表着一种崭新的信息解决手段，具有防水、防磁、抗静电、无磨损、信息储存量大、使用寿命长等特点。（2）全自动挡车道闸 特别设计一套卸荷装置，以防止外力损坏；行程控制以光电开关代替机械行程开关；特别设计一套平衡机构，保证运营轻快、平稳、输入功率小；增设紧急手动装置，以防止意外事件的发生；增设一套防砸车控制系统，保证车辆安全；全电路无触点控制系统，保证车辆安全；系列化专利产品，保证不同类型客户的需求；（3）智能 IC 卡读写机 硬件 RF 射频感应式（读写器），采用菲利蒲产品，保证质量；软件（逻辑控制器 PLC）为自编程，简明易懂，适应中国人的使用习惯；多重保护设计，保证使用安全；多重逻辑组合判断设计，保证使用可靠；长时间老化实验，保证出厂产品质量；色彩鲜明的防雨式烤漆设计，适应全天候场合。（4）数字式车辆检测器 以数字量逻辑判断代替传统的模拟量开关判断,保证判断的准确性；全天候性能设计,排除了外界环境变化对系统的影响（天气变化、使用时
