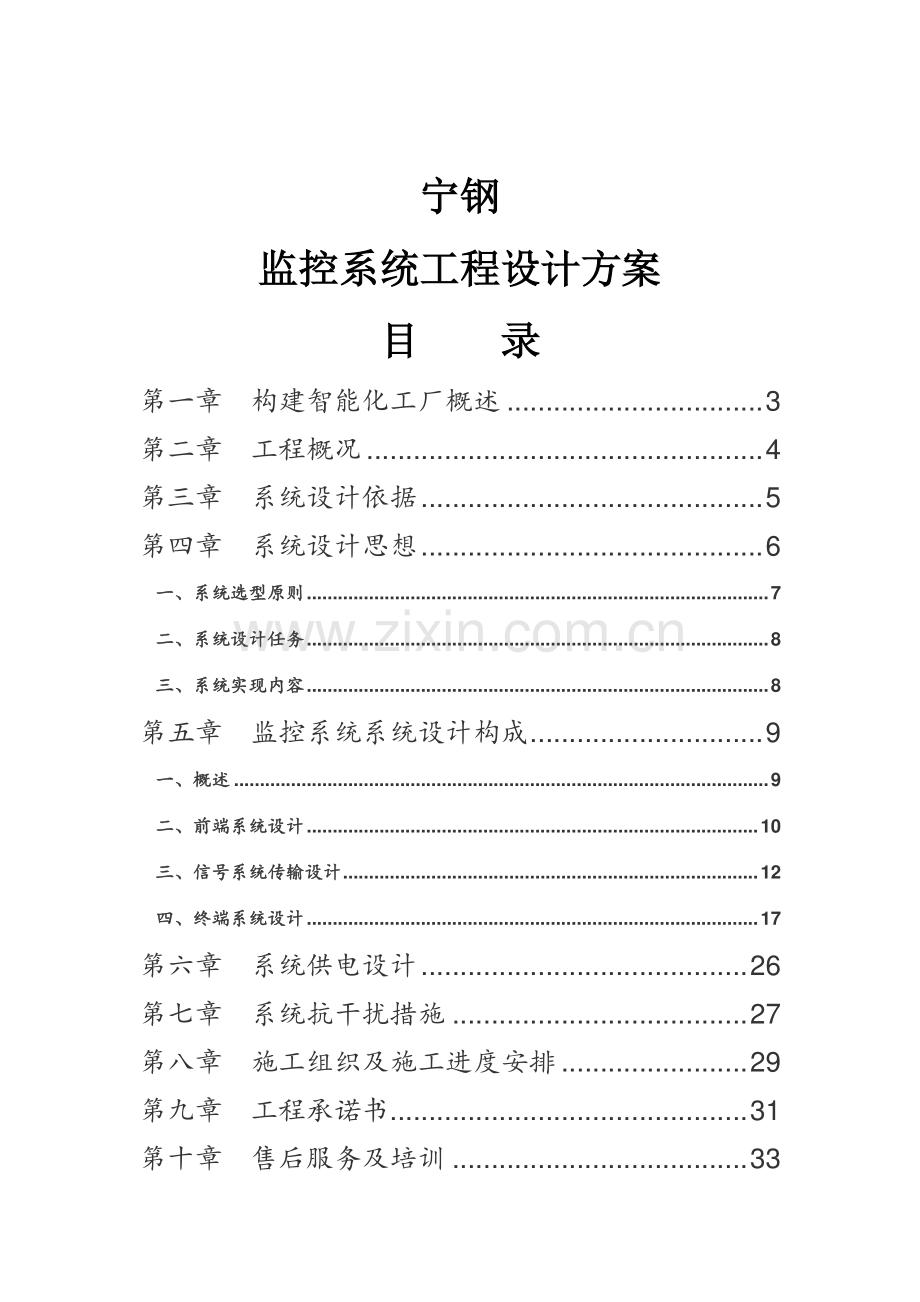

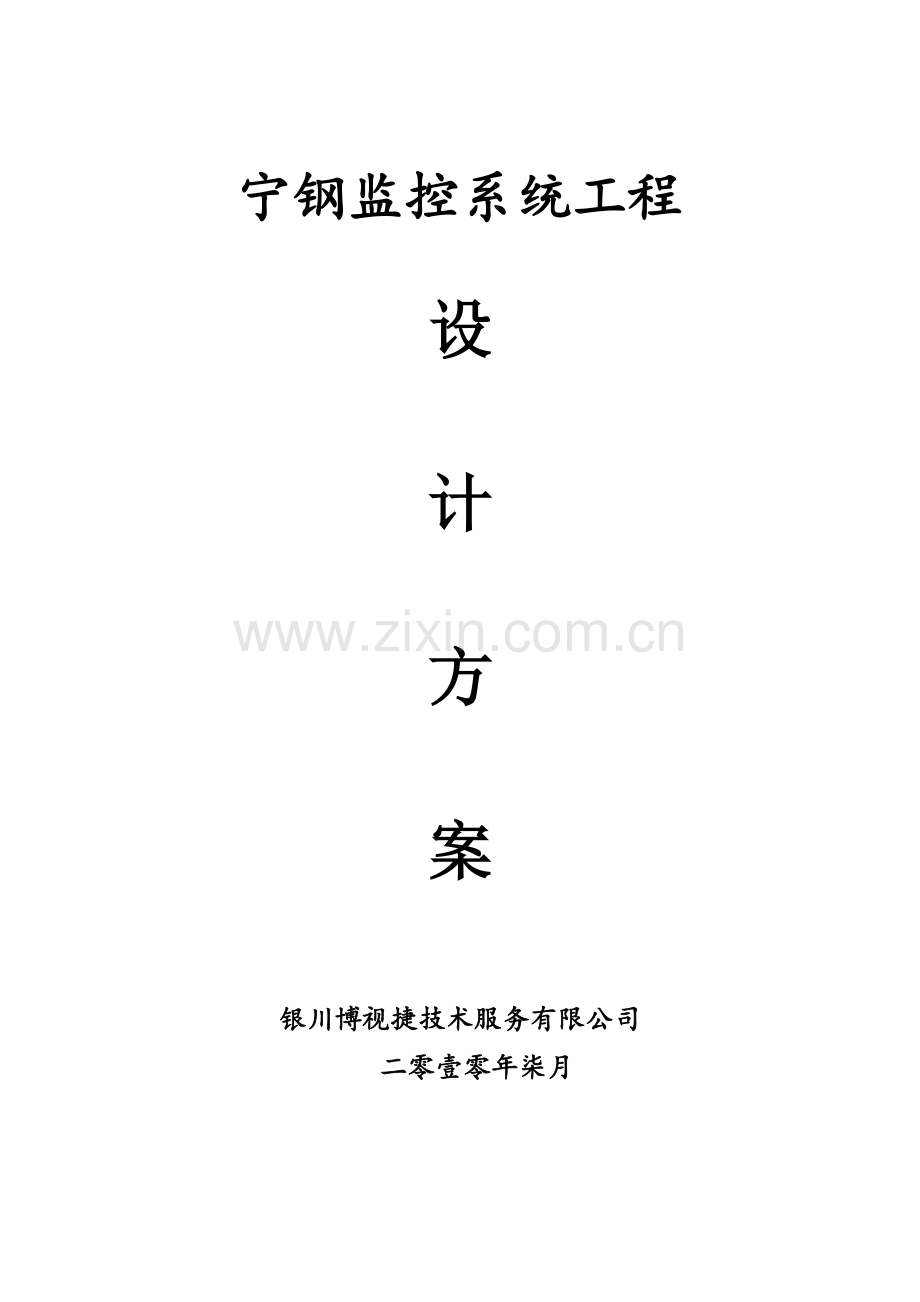

1、 宁钢宁钢监控系统工程监控系统工程 设设 计计 方方 案案 银川博视捷技术服务有限公司银川博视捷技术服务有限公司 二零二零壹零壹零年年柒柒月月 宁钢宁钢 监控监控系统工程设计方案系统工程设计方案 目目 录录 第一章 构建智能化工厂概述.3 第二章 工程概况.4 第三章 系统设计依据.5 第四章 系统设计思想.6 一、系统选型原则一、系统选型原则.7 二、系统设计任务二、系统设计任务.8 三、系统实现内容三、系统实现内容.8 第五章 监控系统系统设计构成.9 一、概述一、概述.9 二、前端系统设计二、前端系统设计.10 三、信号系统传输设计三、信号系统传输设计.12 四、终端系统设计四、终端系统
2、设计.17 第六章 系统供电设计.26 第七章 系统抗干扰措施.27 第八章 施工组织及施工进度安排.29 第九章 工程承诺书.31 第十章 售后服务及培训.33 第十一章 方案综述.38 第一章第一章 构建智能化构建智能化工厂工厂概述概述 随着人类社会跨入二十一世纪,人们对于工作条件的规定越来越高,在计算机等信息技术迅猛发展的今天,工厂安全已经成为一种不可逆转的发展趋势,并将成为新型工厂必备的基础设施。新型工厂的最大特点,就是把最优秀的信息技术、电子技术应用于工厂的安全和防范,实现工厂管理的自动化,同时为职工提供一种更加安全、舒适、方便的工作环境。实现工厂智能化,不仅为工厂职工提供了安全舒适
3、、温馨便利的工作环境,当工厂中有任何紧急情况发生,如:火警、盗警、安全事故等,系统能及时发现并告知工厂管理中心或通过电话告知上级单位,对发生的状况及时做出对策。从工厂环境规划来看,为了提供工厂职工一个开放、自然的空间,发明一个整体“安全、方便、文明”工厂,建立一套行之有效的监控系统更是十分必要;在提高工厂管理水平和维护社会安定起到重大的作用。以客观规定为基础,运用我们公司专业经验以及技术上优势,为宁钢设计并实行一套具有先进技术的、符合客户规定的高性能价格比的监控系统。第二章第二章 工程概况工程概况 我公司项目经理通过实地勘察后整理出以下工程的概况:宁钢监控系统一共设计 38 个摄像机。(具体位
4、置请参见图纸)第三章第三章 系统设计系统设计依据依据 本监控系统工程的设计完全符合如下中华人民共和国之条例、规范和规定:1.智能建筑设计标准 GB/T50314GB/T50314 2.民用建筑电气设计规范 JGJ/T16JGJ/T16-9292 3.电气装置安装工程施工及验收规范 GBJ232GBJ232-19198282 4.建筑工程施工质量验收统一标准 GB50300GB50300 5.建筑电气安装工程施工质量验收规范 GB50303GB50303 6.监控工程程序与规定 GA/T75GA/T75-9494 7.监控系统通用图形符号 GA/T74GA/T74-20232023 8.监控系统
5、验收规则 GA308GA308-20232023 9.视频安防监视系统技术规定 GA367GA367-20232023 10.监控报警设备安全规定和实验方法 G GB16796B16796-19199 97 7 11.低压配电装置及线路设计规范 GBJGBJ-5454-8383 12.工业电视系统工程设计规范 GBJ115GBJ115-8787 13.电子设备安装工程费用定额 HYD41HYD41-0101-19991999 以及其他与本监控系统相关之条例、规范和规定。第四章第四章 系统设计思想系统设计思想 根据中华人民共和国公安部 监控工程程序与规定(GA/T75GA/T75-9494)的有
6、关规定和规定,我们的设计原则是:依据需求,宏观管理,重点依据需求,宏观管理,重点防范,未雨绸缪防范,未雨绸缪。建立宁钢监控系统工程最重要工厂个目的:一、配合平常工作管理,建立具有共同通讯或控制协议互连接口的管理系统,为图像远程传递和数据共享打下坚实的基础,起到监控-科学管理的双重作用。二、可通过监控系统,及时发现警情和突发事件,提醒值班人员按预案进行相应解决。三、通过图像取证,提供优质的实时图像控制、显示、记录及准确无误的报警解决,为接警后案情分析提供依据并备案。实用性:方案设计满足甲方实际需要,充足考虑使用规定,易于学习,便于操作,使系统功能尽也许地完善并充足加以运用。可靠性:系统设计、设备
7、选型、调试、安装等环节都将严格贯彻质量保障条例,完全符合标书和国家、行业的有关标准、规定和公安部门有关安全技术防范规定。冗余性:无论任何一个工程,我们都本着长远的观点,使系统可扩展、容量可扩充简朴方便。一、系统选型原则一、系统选型原则 系统设备的设计、制造、安装、测试和调试运营,适应在银川地区气候条件下长期工作。工作温度:-4040+5 55 5 相对湿度:0%90%95 5%电 源:交流 50H50Hz z,220V220V 10%10%为符合环境条件和实际技术应用的规定,选用符合国际 ULUL 标准或 FCCFCC 标准并经国家质量认证的名牌优质产品,系统所需的材料、设备,性能价格比适应中
8、国国情。1、选用目前国际流行,物美价廉,性能先进的名牌产品。2、对重点部位实时不间断录像,为将来发生事件时提供详实资料。3、器材选用系列化强,配套性高的系列产品,利于维修,更换方便。4、现场设备外型美观、工艺考究、使用舒适,设备与建筑协调一致。5、技术上简洁、直观,整套系统尽也许功能齐全、视频图像清楚度高。二、系统设计任务二、系统设计任务 出入口动态管理:该系统可以清楚地观测、记录通过重点控制区域的人员情况。工厂围墙:该系统可以清楚地观测围墙内的情况,计算机显示器上同时观测多个画面和循环画面,并能对任意点进行定格、放大、同时录像,为职工的观测、突发事件指挥和解决现场情况提供最大限度的方便。重点
9、部位:该系统能随时观测要害地区,可以动态侦测移动物体联动录像,为保安提供有关资料。报警功能:在围墙上安装红外对射,当有盗贼侵入时,报警主机提醒该防区报警,保安人员通过摄像机可以看到盗贼的位置和模样,并采用相应的应急措施。三、系统实现内容三、系统实现内容 1 1、系统防范的内容 对宁钢重要出入口、围墙情况、过道等场合的进行监控管理。2 2、系统取证的内容 (1 1)平常监控动态图像及同步录像资料;(2 2)系统登录操作人员资料、时间、操作指令的实时记录等;(3 3)对所有布控摄像机所控制区域进行高密度、高质量图像记录取证;第五章第五章 监控系统监控系统系统设计构成系统设计构成 一、概述一、概述
10、结合目前监控系统领域的发展趋势,按照甲方规定设计一套国内名牌数字式硬盘存储方式显示。数字解决系统是集数字化视频录像机、多画面分割器视频报警、报警联动、网络传输、智能回放检索和云台镜头控制器于一身的性能优越的设备,将控制、画面分割、等功能集于一身,代表着此后监控系统的发展方向。该系统是一种基于嵌入式界面的多任务工作方式下的智能数字监控录像系统,彻底替代了模拟监控系统中所需要的多画面分割器、录像机、录像带、视频报警主机、视频打印机等一系列设备。集成了最先进的数字化视频技术和软件工程技术,提供高质量的数字化视频录像和显示画面。数字存储中每一路图像显示均为 2525 帧/秒实时图像,具有移动目的运动捕
11、获功能,并可通过修改图像来提高清楚度,可按不同的摄像机、时间、事件实现录像回放。具有云台控制功能。可实现 1/4/9/161/4/9/16 画面分割。数据可存储于硬盘,能迅速检索、打印和网络传输,循环录像,可实现自动运营。本系统由前端视频图像采集(彩转黑红外一体摄像机)和后端视频图像控制(涉及嵌入式数字硬盘录像机和监视器)等部分构成。宁钢监控系统一共设计 38 个地点安装摄像机可以实现全天监控。二、前端系统设计二、前端系统设计(1).(1).摄像机摄像机 是前端视频图像采集的关键设备,它的选型直接影响到整个监控系统的质量。对各监控点位场地的技术条件不同,按照技术防范的规定,在摄像机的布置时以监
12、视尽也许大的范围为原则,同时根据情况实现重点部位重点监视。相应配置防护罩,同时充足注意到场地的光线变化和气候不同的情况下正常工作。摄像机应选择具有较高灵敏度、清楚度和超低照度,并考虑逆光补偿和高亮度克制。完毕后的系统视频图像无闪烁、无抖动。监控系统的摄像机其传输方式采用的是视频电缆传输,具有图像稳定易同步等特点。对各监控点位摄像机选型的依据是:国内流行品牌,同时适应在逆光、光照度局限性和冬季寒冷的情况下正常工作。根据以上的标准并结合我公司数年的安防经验,设计采用国内优秀品牌的摄像机,这种品牌的彩色摄像机性能十分杰出、稳定,性价比极高。A A、固定摄像机固定摄像机 五丰五丰 WUFWUF-P30
13、20P3020 产品说明:产品说明:高品质图像,具有高品质的图像和灵敏度,分辨率为540水平电视线,即使在非常阴暗的光线下也能拍摄到高品质的图像。最低照度是0.005Lux/F1.2。三角架螺孔,方便安装摄像机。在摄像机的顶部和底部均开有三脚架螺孔,无须特殊的三脚架转接器。可配任何 DC/VIDEO 驱动的镜头。此款有全新的数码 AGC 功能(自动增益控制功能)。比传统 AGC 功能更灵活,更有效地增强感光度,在低照度的环境下也能拍摄清楚的物体。CCD IRIS,该功能可以使手动光圈镜头替代自动光圈镜头。当环境照度增长,摄像机自动减少曝光时间。该动作是通过 CCD 变换的电子快门,快门的速度可
14、调节 技术参数:技术参数:技术参数:型号 WUF-P3020 成像元件 1/3SONY CCD 像数 582(H)*512(V):PAL 扫描系统 2:1 Interlace 水平解析度 540TVL 最低照度 0.5Lux/F1.2(自动彩转黑可选)同步系统 Internal/External 信噪比-48dB 珈玛 0.45 自动白平衡 ON/OFF 自动增益 ON/OFF 自动电子快门 1/501/100,000 sec.ON/OFF 背光补偿 ON/OFF 视频输出 1.0Vp-p75Ohm 镜头接口 C/CS 自动光圈 Video/DC 电源 DC12V/AC 24V/AC 220V
15、 功率 150mA(Max.500mA)操作温度-10C-+50C B B、BSJBSJ-001001 高温水冷式防护罩高温水冷式防护罩 产品概述产品概述:该设备采用双层不锈钢和铸铝端盖制成,合用于各种 CCD 摄象机,摄象机安装于安装板上,所有连接线都位于后部的盖板,夹层通水起到冷却效果,前端通过压缩空气形成风帘起到防尘作用。产品指标产品指标 温度指标:300 粉尘浓度指标:200mg/m3 压缩空气指标:湿度:35 压力:0.1-0.2Mpa 流量:0.3-0.6m3/min 冷 却 水:温度:35 压力:0.1Mpa 流量:0.3m3/h 防护等级:IP68 内腔尺寸:270(L)X13
16、3(W)X155(H)mm 材 料:304 不锈钢 三、信号系统传输设计三、信号系统传输设计 现阶段使用的传输方式重要有四种:同轴视频电缆传输、微波传输以及光纤传输、双绞线传输。(1).同轴视频电缆传输 这种传输方式是最简朴的传输方式。视频电缆有 SYV-75-3,SYV-75-5,SYV-75-7 等型号,型号中的尾数代表同轴电缆中心线径,数值越大传输的距离越远。由于频率越低的电磁波的屏蔽作用越差。所以同轴电缆容易受广播和低频电磁波的干扰。无线电广播对图像的干扰表现为对图像产生较为稳定的网纹干扰。抑止这种干扰的最佳办法是将电缆埋地铺设,也可以采用品有外屏蔽层的对称平衡电缆作为传输线。当只能采
17、用同轴电缆的场合时,应将电缆线屏蔽层单端接地,同时在接受端设立对称输入的电缆补偿器。将信号入大至 5-8V 后进行传输也能较好地克制广播和其他较低频率的电磁脉冲的干扰。220V电源的干扰使图像产生水平黑色滚道。形成这种干扰的重要因素是地电位差。克制地电位差引起的干成的最佳方法是采用电缆线单端接地,一般在控制端接地,摄像机端不接地。在实际工程中,视频电缆在 400 米左右就需要加放大器,假如距离再远即使加放大也不能取得良好的传输效果,如加粗线径又会增长成本。在监控点较多的场合,大量的同轴电缆不仅给布线带来了困难,也给日后维护带来了诸多不便。因此同轴电缆只合用于距离较短且干扰不大的场合。(2).微
18、波传输 微波是一种先进的无线电传输技术,可以高保真地无线传输视频信号和音频信号,距离传输范围达 1000-3000 米以上,其载波频率可高达 2.4GHZ,因此可以有效地避免 900MHZ 等频段拥挤不堪的无线电话信号或各类电火花及家用电器的干扰,但在水平有墙阻隔情况下,传输距离变为 20-100 米,微波传输重要用于在地形复杂的监控区没有任何传输通道,并且监控地点到监控中心距离较远。在此情况下,假如用户不能单纯为图像监控而铺设一条光缆的话,可采用无线的方式实现视频远程传输。特点是施工简朴,但规定监控点到监控中心没有遮挡,否则要加中继。(3).光纤传输 光纤即为光导纤维的简称。光纤通讯是以光波
19、为载频,以光导纤维为传输媒介的一种通信方式。光纤是近几年在电力行业兴起并迅速得到推广的一种通讯媒介。这重要得益于光纤媒介具有以下的优点:a.传输频带宽、通讯容量大 由于光纤通讯的载波频率(5Hz10MHz)为一般电缆通讯的1000-10000 倍,所以它的通讯容量约可增长 1000-10000 倍。b.信号损耗低 目前的实用光纤均采用纯净度很高的石英(SiO2)材料,在光波长为 1550nm 附近,衰减可降至 0.2dB/Km,已接近理论极限。因此,它的中继距离可以很远。c.不受电磁波干扰 由于光纤为非金属的介质材料,因此它不受电磁波的干扰。d.线径细、重量轻 由于光纤的直径很小,只有 0.1
20、mm 左右,因此制成光缆后,直径要比电缆细,并且重量也轻。因此,便于制造多芯光缆。e.资源丰富 光纤通讯除了上述优点之外,尚有抗化学腐蚀等特点。但是,光纤自身也有缺陷,如光纤质地脆、机械强度低;规定比较好的切断、连接技术;分路、耦合比较麻烦等,最重要的是光端机成本太高,且维护费用较高,因此它只合用于监控地点集中且不太考虑成本问题的监控工程。(4).双绞线传输 在视频监控工程的设计和施工中,我们经常会碰到超过 1000 米甚至更远距离的传输问题。由于模拟视频信号通过同轴电缆在中长距离的传输过程中存在着信号的衰减和失真现象,因此,传统的方法是在每隔 300-500 米左右加置一个信号放大器,这不仅
21、大大增长了线路的建设成本,同时也增长了线路发生故障的几率,另一方面,在同方向存在多路视频线路和控制信号线路的布线工程施工中,多股同轴电缆加上控制信号电缆合在一起,给管道穿越和线路布放导致了比较大的困难。为了解决以上这些实际问题,我们自主研发了一种双绞线视频图像收发器,运用五类网络线缆代替同轴电缆,不仅解决了普通视频电缆存在的远距离传输信号严重失真和在复杂工业环境下的电磁干扰问题,并且大大节约了线路建设成本,施工和维护也变得十分简便,成为视频监控工程在解决中长距离传输问题上的一种最为经济实用的办法。双绞线视频图像收发器使用特殊研制的专用芯片,对视频信号具有良好的传输效果,传输距离至 1500 米
22、基本无失真,始终保持良好的幅频特性,当距离更远时可加接 1-2 级中继器,使视频图像无失真传送达成 3-4 千米(建议每千余米加一级中继)。本装置使用金属机箱,长期使用稳定可靠不发热,性能优良、价格低,与射频视频调制解调方式和光缆传输方式相比,具有比较明显的性能价格比的优势。当这种传输方式不加中继器时,黑白电视信号最远可传输 2023m;彩色电视信号最远可传输 1500m。加中继器时最远可传输 3800m(仅为传送黑白电视信号时)。结合本次工程的特点,考虑到工厂的实际情况,我们将采用光纤传输方式。传输线路的路由设计,尽量做到路由短捷、安全可靠、施工维护方便。电缆的敷设须符合有关的电气施工规范或
23、规程。所有电缆符合有关国家规范和规定。管线敷设,应符合全面规划,总体设计的规定,使管线敷设一次到位,并留有适当的备用线,为以后的维修和扩展发明方便条件。管线敷设要运用围墙的地形,管线敷设的安装工艺,要符合国家标准和规范规定,并与现场环境相谐调。地埋传输线路是本项目中有较高施工难度的重点部分,我们将保证可以按照规定尽量将线路尽量不影响通道畅通和生产作业,所有设备具有良好的自我抗毁能力,安全防范系统中的光缆从安装位置经围墙挖沟地埋沿围墙敷设到基地楼竖井,再由竖井经线槽连到控制室。线缆敷设穿管时,不应损伤线缆外皮(护套)。光缆穿入管子后,避免拉得过紧,应有一定的余量。穿放光缆时宜涂抹黄油或滑石粉。做
24、到一线到位,避免光缆接续,出现接头。光缆的弯曲半径应大于光缆直径的 1515 倍。各种管线应在不小于 2 2 米内有不易脱落的与图纸编号相同的非手写的标签;在线路端口处和设备接口处应有不易脱落的与图纸编号相同的非手写的标签;机柜内的管线和线槽(架)的布线应有层次、整齐,并做绑扎。四、终端系统设计四、终端系统设计 终端是整个监控系统控制、解决、存储的中心。因此,终端的设计是否合理,终端功能是否健全,终端设备是否可靠,成为了衡量系统整体水平的重要方面。终端系统设计应简洁明了,并以方便用户为中心、以人性化的设计为前提。1、嵌入式网、嵌入式网络数字硬盘录像机络数字硬盘录像机 大华大华 DHDH-DVR
25、1604LEDVR1604LE-ALAL 产品描述产品描述 品质全面升级,服务三年质保,并提供以旧换新服务 支持 VGA、HDMI、TV 数据同时显示 支持16路同步回放 4路支持1D1+3CIF 实时录像,8路支持1D1+7CIF 实时录像,16路支持2D1+14CIF 实时录像 支持全球网络即插即用 支持手机直连3G 监控 支持所有视频通道网络双码流传输 USB、网络备份同比录像80倍(CIF)速度 技术参数技术参数 参数 DH-DVR0404LE-AL 主解决器主解决器 工业级嵌入式微控制器 操作系统操作系统 嵌入式 LINUX 操作系统 图像编码标准图像编码标准 H.264 视频标准视
26、频标准 PAL(625线,50场/秒)监视图像质量监视图像质量 PAL 制,D1(704576)回放图像质量回放图像质量 4CIF 25 fps,4、8路的第1路,16路的第1、9路最高支持实时 D1分辨率,其余通道最高支持 CIF 实时分辨率 图像控制图像控制 图像质量可调,可变码流和固定码流可选 双码流双码流 每个通道可设立双码流,副码流的设立最高分辨率不超过主码流 图像移动侦测图像移动侦测 每画面可设立396(2218)个检测区域;可设立多级灵敏度,1-6档可调 区域遮挡设立区域遮挡设立 每路支持4个区域遮挡块 音频编码标准音频编码标准 G.711A 语音对讲语音对讲 双向语音对讲功能,
27、对讲时借用第1路音频通道实现 录像方式录像方式 支持手动,自动,运动检测,告警触发录像模式 录像保存录像保存 本机硬盘、网络 录像速度录像速度 4、8路的第1路支持4CIF 25 fps,16路的第1、9路最高支持实时 D1分辨率,其余通道最高支持 CIF 实时分辨率 录像回放录像回放 支持1、2、3、4、N 路回放功能(N 代表设备最高路数)备份方式备份方式 支持硬盘、刻录机、U 盘存储和备份 视频输入视频输入 4/8/16路 BNC 接口 视频输出视频输出 1路模拟视频 BNC 接口(1.0Vp-p,75ohms)、1路 VGA 输出支持12801024、1024768、1280720、8
28、00600分辨率、1路 HDMI输出支持12801024、1024768、1280720分辨率 抓图功能抓图功能 支持 JPEG 抓图功能 环通输出环通输出 无 矩阵输出矩阵输出 无 音频输入音频输入 4路线性音频输入 音频输出音频输出 1路线性音频输出 报警输入报警输入 4/8/16路报警输入、低电平有效,绿色接线柱接口 报警输出报警输出 3路告警输出,继电器触点(1A24VDC),NO、NC 可编程、绿色接线柱接口 网络网络 1个 RJ45接口,10/100M 自适应 通信通信 标准485接口,支持半双工,绿色接线柱接口、标准232接口,DB9 USB 2个 USB 2.0接口,其中1个前
29、面板,1个背板接口 硬盘硬盘 内部支持2个 SATA 硬盘接口 eSATA 口口 不支持 电源电源 DC 12V/3.5A 功耗功耗 25-40W(不含硬盘)工作温度工作温度 0-55 工作湿度工作湿度 10%90%尺寸尺寸 450mm*440mm*70 mm(1.5U 高度)重量重量 5.5-6.0kg 安装方式安装方式 机架安装,台式安装 2、香港莉华、香港莉华 2 21 1 英寸数码英寸数码纯平纯平彩色彩色监视器监视器 ZM2100ZM2100 产品特点产品特点:特为监控行业而设计,可长时间监控特为监控行业而设计,可长时间监控 耐高温,寿命长耐高温,寿命长 采用名牌优质显像管采用名牌优质
30、显像管 最大水平清楚度最大水平清楚度600600线线 BNCBNC 接口输入接口输入/输出输出 RCARCA 接口输入接口输入/输出输出 宽电压范围:宽电压范围:100100-230V230V 内置扬声器最大功率内置扬声器最大功率3W3W 采用抗干扰金属外壳、工业设计采用抗干扰金属外壳、工业设计 产品介绍 ZM2100 显像管 21英寸纯平显像管 视频输入/输出 BNC 接口输入/输出 音频输入/输出 RCA 接口输入/输出 面板控制 菜单(亮度、色饱和度、对比度、色调)音量电源开关 电源 电源输入范围100-230V AC 电力消耗 最大75W 机身尺寸 492mm445mm480mm(宽高
31、深)净重 28公斤 解晰度 最大:PAL600线 水平同步范围 15.625KHz500Hz 垂直同步范围 50Hz/60Hz3Hz 工作温度 040 工作湿度 10-90%3 3、等离子电视等离子电视 创维创维 42L05HF42L05HF 中央控制室配 4242 英寸创维等离子电视流行品牌,用于集成管理、图形显示和图像调用、切换。基本参数基本参数 产品定位 全高清电视 屏幕尺寸 42英寸 屏幕比例 16:9 分辨率 19201080 背光灯类型 CCFL 冷阴极萤光灯管 背光灯寿命 60000小时 最佳观看距离 3米 上市时间 2023年 图像参数图像参数 图像性能 第代六基色 显像技术
32、VII 第二代数字引擎 10Bit 色彩提高技术 屏变科技 支持格式 1080p(全高清)水平视角 178度 垂直视角 178度 接受制式 PAL/NTSC/SECAM 色彩数 16.7M 音效参数音效参数 特色性能 3G 酷影(支持720P RM/RMVB、1080P H.264)音频性能 Uplayer 多媒体播放平台 支持多种音效模式 支持自动音量调节 支持立体声 扬声器 内置 电视接口电视接口 输入端子 HDMI1.3高清数字端口 电力规格电力规格 电源性能 100240V AC 50/60/Hz 产品功耗 190W 其他参数其他参数 摆放方式 可壁挂 机身尺寸 1000mm*703m
33、m*280mm(含底座)1000mm*649mm*108mm 4 4、矩阵切换、矩阵切换/控制主机控制主机 MVMV3200V16L3200V16L 主控键盘主控键盘 MVMV28202820 可以按照操作者的指令,将 M M 个摄像机切换到 N N 个监视器上,来完毕对整个系统的管理。选用 MVMV3200V163200V16L L 视频矩阵控制/切换主机,配 MVMV28202820 主控键盘,并能在报警联动中能实时反映该防区报警时周边的视频实际情况,以相对低廉的价格完全实现本系统规定,并预留了此后系统扩展的余地。设备特性:设备特性:1.微机模块化、高密度矩阵设计 2.单机最大 255 台
34、摄像机和 32 台监视器 3.菜单综合设立 中英文菜单显示可选择 4.系统时间、日期、运营状态、摄像机标题屏示 5.键盘口令输入 优先级操作 6.系统可分区 管理系统安全 7.自由、程序、同步、群组切换多种切换方式 8.视频切换、音频切换、报警控制三位一体 9.控制恒速或变速云台/控制电动镜头 10.内置 16 路报警输入/2 路报警联动输出 11.报警后联动视频切换、音频切换、自动录像 12.报警输出可编程 报警状态输出 13.RS-485 通讯 RS-422 通讯 RS-232 通讯 14.强大网络控制功能 15.兼容多种数字录像机操作 设备简介:设备简介:MV3000L 系列视、音频主机
35、采用大规模音视频切换专用芯片作为音频视频切换矩阵电路的多路多通道切换设备,溶合了先进的矩阵切换技术和计算机技术,可以给用户提供卓越的整体性能。MV3000L 系列大型视音频主机采用模块化插板结构,具有视频输出、视频输入、音频输出、音频输入等多种模块化插板,用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准 19 英寸标准机箱中实现音频切换、视频切换、报警输入及警后联动录像功能等多种功能,大大简化了系统的构成,提高了用户系统的可靠性。MV3000L 系列视、音频主机具有完备的矩阵切换能力,可以在任意监视器上显示任意摄像机的图像和与之相应的声音,并且这种控制可以通过手动操作和自动切换
36、方式来实现,用户可使用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用 16 个键盘或多媒体终端。MV3000L 矩阵主机通过控制码转换器可直接控制 ROBOT、SENSORMATIC 等多画面分割录像解决器。用户可选多种不同配置的系统:64、72、80、88、96、104、112、120、128、136、144、152、160、168、176、184、192、200、208、216、224、232、240、248、255 路输入;8、12、16、20、24、28、32 路输出。MVMV3000L3000L 系统部件介绍系统部件介绍 中央解决器模块中央解决器模块
37、 MAIMMAIM:操作软件控制整个矩阵系统。涉及 3 个 RS-485 数据端口,1 个 RS-232 数据端口。视频输入模块视频输入模块 VIMVIM:每块视频输入模块提供 16 路视频输入。视频输出模块视频输出模块 VOMVOM:每块视频输出模块提供 16 路视频输出。音频输入模块音频输入模块 AIMAIM:每块音频输入模块提供 16 路音频输入。音频输出模块音频输出模块 AOMAOM:每块音频输出模块提供 16 路音频输出。内置报警模块内置报警模块 ARMARM:主机内置报警模块提供 16 路报警点输入,2 路报警联动输出。设备设备参数:参数:供电电源 50W/AC220V10%/50
38、Hz 视频输入 1Vp-p(75 欧姆负载,不平衡)视频输出 1Vp-p(75 欧姆负载,不平衡)视频信噪比 50db(加权)视频隔离度 50db(加权)视频带宽 17MHz(-3db)差分相位 典型值为 2%差分增益 典型值为 2%视频制式 CCIR 和 PAL 制 音频输入幅值 0-2Vp-p 音频输出功率 0.5W(8W)音频信噪比 48db(加权)音频隔离度 48db(加权)音频带宽 20KHz(-3db)切换时间 1 毫秒 视音频接口 视频:BNC 插座/音频:RCA 插座 环境温度 -1055 环境湿度 90RH(无凝结)外形尺寸 350(L)480(W)178(H)(mm)重量
39、18Kg(装满模块的大约重量)机房的效果图机房的效果图 第第六六章章 系统供电设计系统供电设计 一、一、电源设计规定电源设计规定 电源是保证系统安全运营的重要设备。为了安全,便于操作和控制,是一个独立系统,设专用配电箱。总电源和各回路的分支电源都有过压、过流保护装置;交流市电电压波动应10%10%;直流电源应稳压,其波纹系数应1%1%;电源的设计容量,应大于实际使用容量的 1.51.5 倍;应有良好的通风散热条件,以保证电源的安全供电。远距离直接供电远距离直接供电方方式式 前端设备自中央控制室引专线集中供电。低电压直接供电通常用 12V12V、24V24V 交流或直流供电,由于系统供电从中央控
40、制室出发,故容易实现,并且这种电源控制方式重要用在宾馆等规定使用安全电压、符合消防规定、输出距离不远的场合或区域。低电压就地取电低电压就地取电方方式式 前端设备在远端集中供电有困难时,可以就近取 220V220V 电方式,放置电源配电箱转换为 12V12V 或 24V24V 设备合用低压电,电源配电箱要相应增大体积和输出端子数量,必须与中央控制室的电源配电箱同相位分回路电源供电,并宜由中央控制室操作通断。二、二、本系统供电方式:本系统供电方式:本系统采用低电压就地取电方式给前端设备供电。第第七七章章 系统抗干扰措施系统抗干扰措施 系统中有多种因素导致影响图像质量,由于视屡屡带在 06MHz06
41、MHz的宽带范围内,同轴电缆在传输过程中较易受到各种干扰,影响图像质量,出现网纹、斜纹、滚道等现象。常见的干扰重要来自交流 50Hz50Hz电源干扰和中波广播电台干扰,反映在图像上分别为滚道和网纹。产生干扰是由于传输电缆设立不妥而导致的,如传输电缆与交流电源线平行敷设,电缆和系统前端设备安装时与建筑物内钢筋相连通等。对于各种干扰信号,不能等其产生后再想办法消除,而应在现场勘查和设计阶段时就充足考虑到,并采用相应措施避免其干扰的产生。还要避免与电源线并行布线,最佳远离电源线。在安装时,要避免电缆和前端设备与建筑物钢结构接触,视频传输要尽量避免多点接地,以防导致两点之间的电位差。所以系统抗干扰措施
42、对一个综合保安系统来说十分重要,采用下列抗干扰措施:一、在管线敷设时,应尽量考虑采用单独接地方式,接地点远离强电接地点,接地电阻小于 4 4,若采用综合接地时,接地电阻应不大于 1 1。二、在系统设计和安装调试时,应采用一点接地方式以避免由于接地电位差而引起的交流杂波等干扰,这涉及下列几项措施:(1)系统中前端设备安装时应采用绝缘措施,设备架空以避免多点接地;(2)系统中信号电缆和控制电缆采用专用电缆;(3)系统中电缆接头制作应符合规范;三、为增强设备自身抗干扰能力,应使用交流稳压器,对原端与付端电源隔离。四、在设备选型时采用输入电源为交流、低压设备,可以避免引入不必要的干扰。五、建筑物内电梯
43、、大功率空调,附近大型电器等设备的开关动作等都会在电源电路中产生超大电流,称为“浪涌现象”。导致设备数据丢失、计算机死机和乱码、数据失真、系统瘫痪、画面不清楚、音质模糊。可以采用抗电流能力强的保护插座来克服浪涌现象的发生。第第八八章章 施工组织及施工进度安排施工组织及施工进度安排 本公司实行项目经理负责制,施工项目由项目经理负责,下配施工组和技术组。施工组通常负责前期工作,技术组负责设备安装和系统调试工作。整个施工过程中,所有工程中应用到的辅材均由公司统一采购供应,这样可以有效地避免不合格辅材进入工程。施工进度原则上按照甲方规定进行。甲方如有特殊规定,应提前三天以书面方式告知本公司。施工开始后
44、,甲方应协助本公司项目经理办理施工人员进出现场手续或证件等,提供临时材料库房,提供现场用水和用电方便等。(具体施工组织方案可后期提供)施工组织结构施工组织结构 1施工人员组成 2工程执行流程图 现场调研 业务确认方案及图纸 签署协议 现场施工设计 设备材料到场 架空、管线基础 设备安装 调试安装 项目负责 项目主管 项目总监 软件工程师 硬件工程师 安装工程师 质检工程师 维护主管 基本的安装工作日如下:施工进度先期进行线缆铺设、设备安装等内容,施工进度日期安排可以按照甲方规定完毕。在管线到位的情况下整个项目施工工期预计需要 30 日日(不含系统试运营时间)。10 日 10 日 5 日 4 日
45、 1 日 前端设备安装 终端设备安装 设备初调(并行)系统试运营 验收 第第九九章章 工程承诺书工程承诺书 对于本工程,我方提出以下承诺:一、我方实行交钥匙工程方式。涉及系统的施工图深化设计、送审、供货、成品保护、施工、安装、调试、验收、竣工图及资料、培试运营 公司内部验收 交验系统技术资料 交付业主正式验收 训和保修等工作承包方独立完毕。二、我方保证系统设备是制造商的标准原装设备,不经业主方批准不以任何方式进行改装来达成功能规定,选用设备符合中国相关的国家标准,提供的相关设备分项列出其型号、规格、技术参数、产地、单价、数量、供货期等,并附上样本、样品、技术说明文献等,经业主方和设计方认可后方
46、可选用。交工后,实现产品自身所能达成的技术规定。我方提供系统运营所需的备件、易损件、特殊件等的价格和清单,供业主选购 三、我方承诺在项目协议、项目预算、项目计划、施工管理、技术管理、项目材料、成本、质量、进度、安全、验收、风险管理、工程总体等方面配备专人管理,必须提交具体的工程进度计划表及施工工艺流程供业主、监理审查。四、我方承诺负责提供施工中预留孔洞、线管、箱、盒等施工方案。隐蔽工程和需要业主方认可的工作必须提前报告,经认可后方也许继续施工。竣工后,交付接线报告,涉及线色、线号、布线方式等,保证将来改动、维修及保养提供方便。五、我方承诺施工过程中,与相关单位密切配合,保证不出现扯皮情况。六、
47、我方负责在工程竣工验收时提交完整的竣工图纸和所有相关的技术资料,供技防管理部门审批,并负责联系上述部门对系统工程等进行测验,保证各项工作能完整地通过测验,取得证书等,并向业主方或有关方提交完整的通过测验的证明文献等材料。七、承包方必须负责对业主方相关人员提供理论和操作培训,培训材料必须齐备,经培训后使受训人员纯熟掌握系统原理和操作,简朴故障的判断和排除。第十章第十章 售后服务及培训售后服务及培训 实现一个完善而良好的安全技术防范系统,应具有至少三个必要条件:第一,按规范规定和行业标准,设计一个良好的技术方案;第二,在实行工程中把握施工质量和产品质量关,按设计方案的规定,组织规范施工和纯熟的工程
48、技术开发人员进行实行;第三,具有完善的售后服务。质量保修期质量保修期 质量保修期从工程实际验收之日算起。分单项竣工验收的工程,按单项工程分别计算质量保修期。本系统保修期为:本系统保修期为:工程最工程最终验收后终验收后 1212 个月。个月。质量保证期质量保证期 售后服务是我公司十分重视的一项服务程序,完全严格按照ISO9002ISO9002 质量认证体系执行,及时派遣技术人员修理、更换损坏设备。设备保养工作采用定期、不定期与遭遇问题抢修的方式进行。当设备在工作日出现故障时,甲方单位使用人员填写一份维修记录传真至我公司,我公司将立即在 1 小时内回覆,4 小时内提出书面解决方案传真至甲方使用部门
49、。当设备在非工作日出现故障时,甲方使用部门人员请拨打技术人员手机联系,我公司也将尽快在 1212 小时小时内提出解决方案。固原市内客户 2 2 小时(非工作日顺延 2 2 小时)内赶到现场排除故障;远郊区县客户 1212 小时(非工作日顺延 2424 小时)内赶到现场解决问题;非本地客户 4848 小时(非工作日顺延 2424 小时)内携带备品备件赶到现场解决问题。我公司将直接派遣工程队伍赴现场施工,同时委派项目经理住现场督导,以保证工程质量可以达成招标文献的技术规定。在质量保证期内,我公司将每月由技术人员电话甲方使用单位了解设备使用情况,解决发现的问题,并对设备进行相关保养维护。每季度由技术
50、人员进行一次保养、检查电气设备和装置。并在每次保养、检查后进行记录,记录册存放于有关设备房间内,保养维护服务一年后,甲方填写服务满意证明。质量保证期满后,我公司将继续负责系统设备的维修,提供优质迅速的服务。使用单位可与我公司签订工程维修及售后有偿服务保障协议。公司维修技术人员严格遵守有关行业标准和专业技术标准进行维修操作,在维修现场做到礼貌、文明、规范。维修人员不得在维修现场与甲方人员共同进餐。特殊情况下,维修人员必须向公司请示并得到许可后方可与甲方人员共同进餐。甲方有权向本公司投诉甲方认为不尽职的维修技术人员。接到甲方投诉后公司将本着一方面解决甲方现场问题为原则,另派维修技术人员前往解决问题
