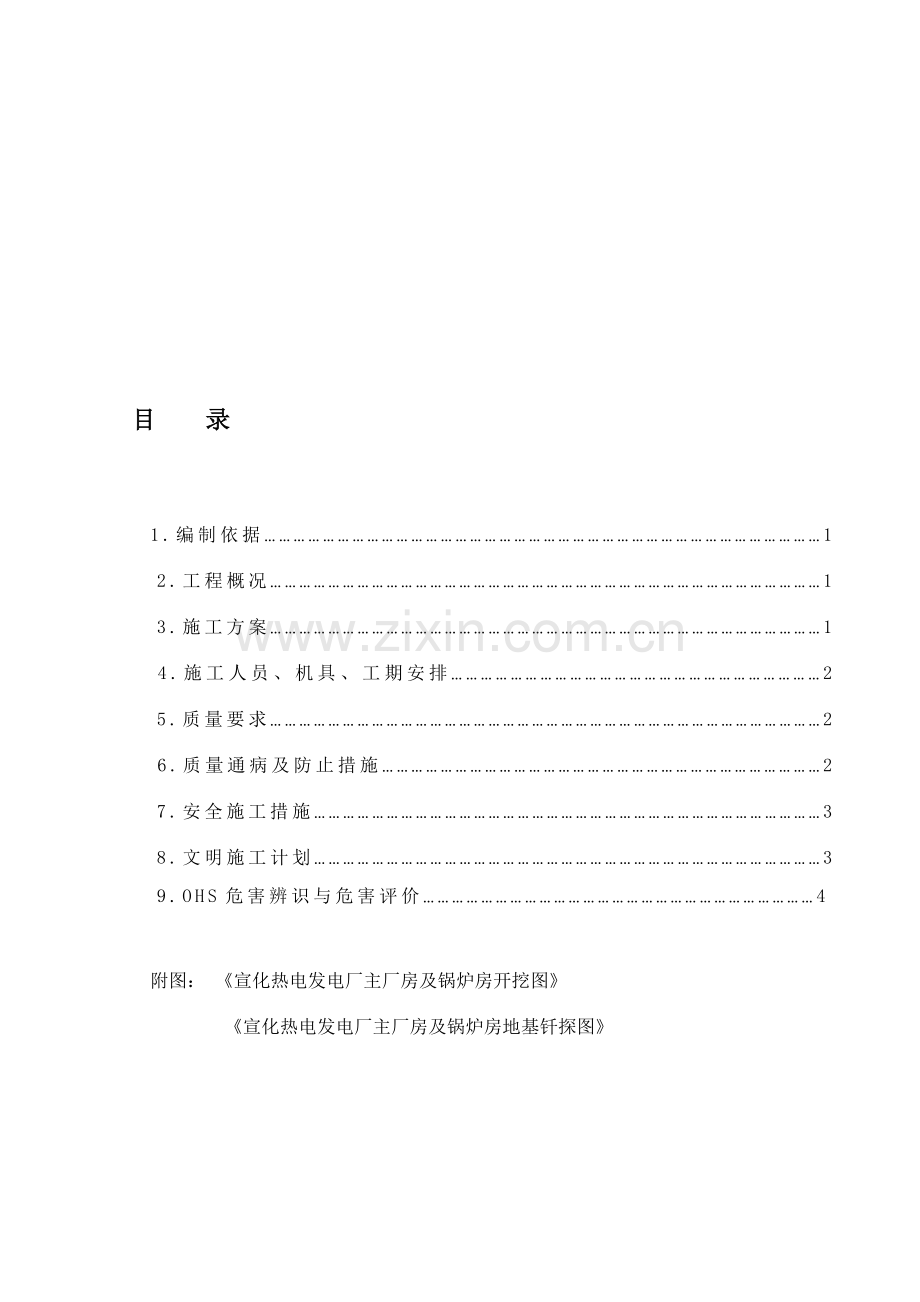

目 录

1.编制依据……………………………………………………………………………………………………1
2.工程概况……………………………………………………………………………………………………1
3.施工方案……………………………………………………………………………………………………1
4.施工人员、机具、工期安排…………………………………………………………………2
5.质量要求……………………………………………………………………………………………………2
6.质量通病及防止措施………………………………………………………………………………2
7.安全施工措施……………………………………………………………………………………………3
8.文明施工计划……………………………………………………………………………………………3
9.OHS危害辨识与危害评价………………………………………………………………………4

附图： 《宣化热电发电厂主厂房及锅炉房开挖图》
《宣化热电发电厂主厂房及锅炉房地基钎探图》

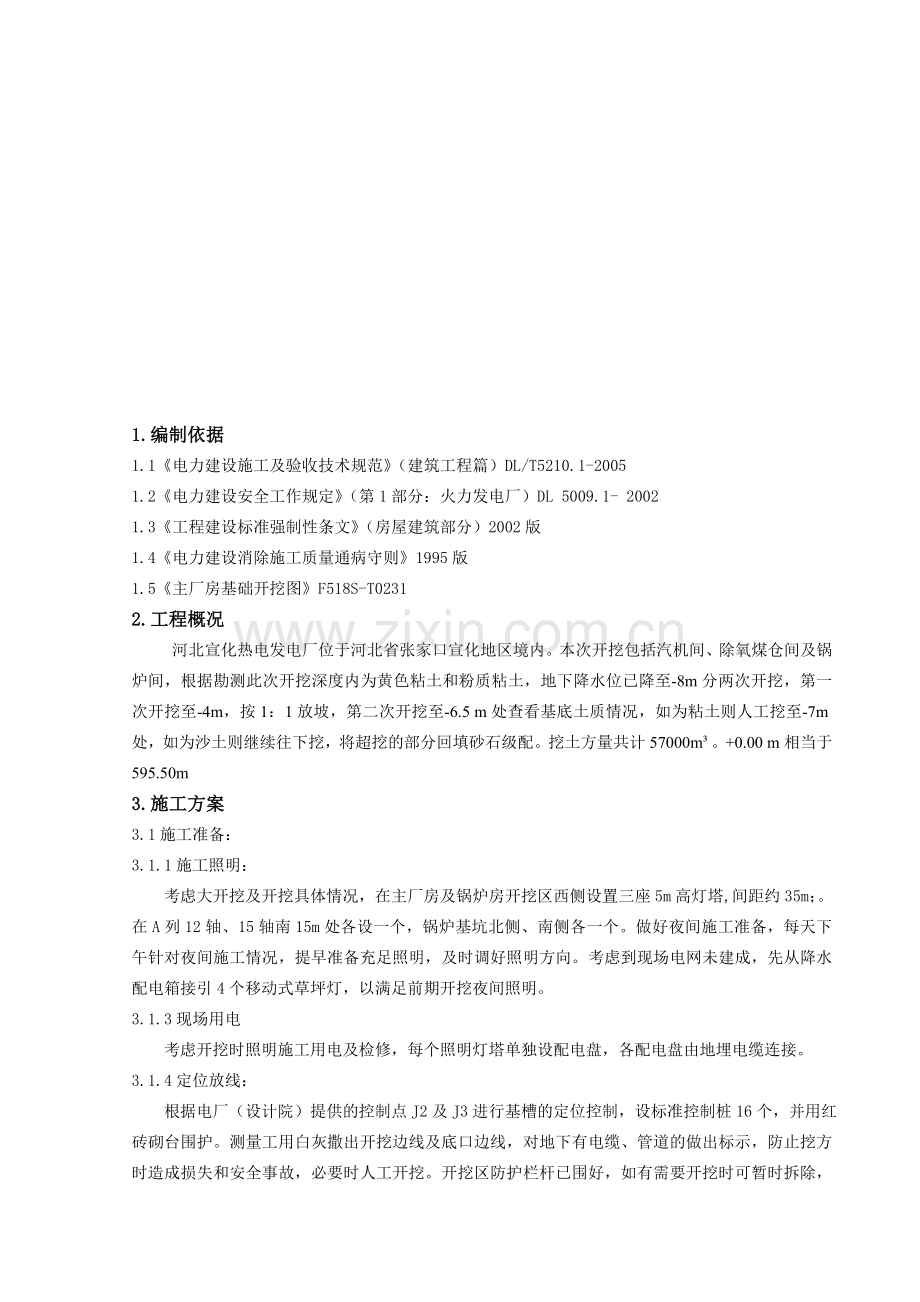

1.编制依据
1.1《电力建设施工及验收技术规范》（建筑工程篇）DL/T5210.1-2005
1.2《电力建设安全工作规定》（第1部分：火力发电厂）DL 5009.1- 2002
1.3《工程建设标准强制性条文》（房屋建筑部分）2002版
1.4《电力建设消除施工质量通病守则》1995版
1.5《主厂房基础开挖图》F518S-T0231
2.工程概况
河北宣化热电发电厂位于河北省张家口宣化地区境内。本次开挖包括汽机间、除氧煤仓间及锅炉间，根据勘测此次开挖深度内为黄色粘土和粉质粘土，地下降水位已降至-8m分两次开挖，第一次开挖至-4m，按1：1放坡，第二次开挖至-6.5 m处查看基底土质情况，如为粘土则人工挖至-7m处，如为沙土则继续往下挖，将超挖的部分回填砂石级配。挖土方量共计57000m³。+0.00 m相当于595.50m
3.施工方案
3.1施工准备：
3.1.1施工照明：
考虑大开挖及开挖具体情况，在主厂房及锅炉房开挖区西侧设置三座5m高灯塔,间距约35m；。在A列12轴、15轴南15m处各设一个，锅炉基坑北侧、南侧各一个。做好夜间施工准备，每天下午针对夜间施工情况，提早准备充足照明，及时调好照明方向。考虑到现场电网未建成，先从降水配电箱接引4个移动式草坪灯，以满足前期开挖夜间照明。
3.1.3现场用电
考虑开挖时照明施工用电及检修，每个照明灯塔单独设配电盘，各配电盘由地埋电缆连接。
3.1.4定位放线：
根据电厂（设计院）提供的控制点J2及J3进行基槽的定位控制，设标准控制桩16个，并用红砖砌台围护。测量工用白灰撒出开挖边线及底口边线，对地下有电缆、管道的做出标示，防止挖方时造成损失和安全事故，必要时人工开挖。开挖区防护栏杆已围好，如有需要开挖时可暂时拆除，挖完即刻恢复，对于开挖区域原有障碍物高压电缆、宣钢地下供水管线等重要障碍物在宣钢人员的配合下，做出放线明显标示，并分别在有宣钢地下供水管线两侧放出5米安全开挖线，要求该10米区域施工时间有监理或宣钢通知后方可施工，以防损坏地下管道。
3.1.5机具准备
施工前对各种设备如挖掘机、自卸汽车等全面检查、维修，保证施工机具数量、质量符合要求从而确保施工的正常进行。
3.2施工顺序
根据现场施工具体情况，总体由北侧向南开挖，每次挖掘机按措施要求退挖，挖掘宽度10m，自卸汽车在挖掘机一侧或后面接土，然后将土运至弃土场。
3.3土方开挖：
3.3.1根据现场土质，基坑内土以黄色粘土为主，考虑开挖场地地下水位较浅及开挖深度较大，分两次开挖，施工中人工配合机械修坡，拉白线用铲铲平，保证边坡平直光滑。
3.3.2开挖时应随时使用经纬仪检查基底偏差，用水平仪控制基底坡度及深度。
3.3.3本工程地基处理按图纸要求，如果-7m基坑底土质符合图纸要求则挖至-6.5m最后0.5m由人工开挖，如基底土质不符合图纸要求则按要求继续进行开挖，然后进行换填土（砂石级配）。
3.3.4新开挖工程，考虑到下雨影响可适当加大放坡宽度，防止出现塌方伤人事故。基底边预留出排水沟（0.5*0.5m）的工作面，基坑上沿四周距坑边1.0m处设高0.5m、宽0.5m的土坎，人工就地取土筑成，防止雨水流入。
3.3.5开挖后在基坑内特别是深基坑四角处设置集水坑（1*1*1m），平时将泵、水管、电源准备就绪，下雨时及时将坑内积水抽出。
3.3.6挖方后及时在围堰恢复安全围栏，并做好标示。
3.3.7开挖过程中设专人监护指挥，遇古墓等文物及时通知项目部，遇到其它可疑物及地下管线，必须人工清理、挖方，确认管线走向，确无危险即可用机械开挖。
3.3.8堆土场应配推土机一辆，随时推平场地，以利于翻斗卸土。
3.3.9地基钎探：
地基钎探采用钎探专用机械钎探或采用Ф20的圆钢，长2.5m的钎探杆对厂房及锅炉房地基进行钎探，钎探深度1.8m。钎探点成梅花状布置，详见主厂房及锅炉房地基钎探图（图3）。
4.施工人员、机具、工期安排：
4.1施工人员
工长
秦树平
技术员
杜强、陈宾
安全员
梁俊起
质量员
陈文增
挖掘机司机
2名
翻斗车司机
8名
推土机司机
2名
测量工
4名
电工
2名
机械工
1名
壮工
20名

4.2施工机具
挖掘机
2台
自卸翻斗
8辆
水平仪
1台
经纬仪
1台
全站仪
1台
铲车
1
推土机
1台
平铲
30把
4.3施工计划
挖方从2008年04月14日开始，04月30施工完，工期共计16天。
为保证施工计划顺利完成，必须保证2台挖掘机，8辆自卸翻斗同时施工，要求业主和监理督促宣钢单位在开挖区域内供水管尽快断水移走。
5.质量要求
质量目标：忠于设计，加强管理，精心施工，确保100%优良完成土方任务。
5.1加强施工人员的质量意识教育，提高职工的技术素质。
5.2严格按照现行规范及措施进行施工，质检人员严把质量关，将质量隐患消灭在萌芽状态。
5.3施工机械应在施工前认真进行检查和维修，保证施工的正常进行和质量优良。
5.4挖方宽度必须符合措施要求,且不可扰动基底原土，基底土质必须符合设计要求。.
5.5边坡坡度必须符合规范规定和本措施要求，保证光滑平整。
5.6基坑内标高最大偏差0～50mm，表面平整度偏差不大于20mm。
5.7基坑几何尺寸不小于基坑开挖线。
6.质量通病及防止措施
6.1滑坡
现象
边坡出现塌方
原因分析
边坡坡度不够；受到人工或车辆等因素影响扰动坡体；坡体边缘不适当的堆土增加坡体自重。
预防措施
按设计要求留设边坡，边坡附近存水及时排走，机动车辆严禁在边坡附近行走，边坡5m范围内，严禁堆土。边坡-1.5m以下沿坡铺砂袋，保证边坡稳定。
6.2超挖或少挖
现象
基地标高不对
原因分析
测量人员没有进行跟踪控制，基底标高不明确，开挖司机或清底人员对基底标高不清楚，夜间照明不足司机操作失误。
预防措施
专业测量人员对开挖进行实时监控，既是标明基底标高，提早准备充足照明，及时调好照明方向。对运输车辆破坏的开挖边线及时进行二次撒线。
6.3触电伤人
现象
损坏施工设备或触电伤人
原因分析
施工人员没有进行跟踪控制，控制操作不明确，或无证人员进操作。
预防措施
注意安全用电，在使用过程中电工人员对现场照明控制熟悉并能定期检查漏电保护设施及线路，及时发现问题及时处理，在下雨过程中注意应戴绝缘手套或配用绝缘工具进行操作。
7.安全施工措施
目标：杜绝重伤及以上人身伤害事故，不发生重大机械设备、重大火灾和重大交通事故,争创无事故工程。
7.1开工前对施工人员进行施工方案安全交底，增强职工自保互保能力，经考试合格，持上岗证方可进入施工现场。
7.2进入施工现场必须正确佩戴安全帽，严禁穿拖鞋高跟鞋。
7.3严禁酒后上岗作业。
7.4施工作业过程中严禁嬉戏打闹。
7.5在开挖过程中设专人全程监护，以防挖方过程中出现异常情况。
7.6挖掘机行走或工作时严禁任何人在伸臂及挖斗下通过或停留；严禁人员进入斗内，不得利用挖斗递送物件；严禁在挖掘机的回转半径内进行辅助工作或平整场地。
7.7挖掘机暂停工作时，应将挖斗放在地面上，不得使其悬空。
7.8清理斗内泥土时，挖掘机停止运行，放稳后进行。
7.9施工人员操作带电器具时必须带绝缘手套。
7.10夜间施工必须照明充足，线路明确，以防触电。
7.11施工人员应配备雨靴及联体雨衣，以方便水中施工。
7.12对新进厂施工人员进行“安全三级教育”。
7.13对已经深开挖的基坑边缘必须搭设安全围栏（采用脚手管搭设，并刷红白漆）
7.14施工机具在开挖现场有地下障碍物尤其是宣钢地下供水管线的区域时，必须要在专人指挥及宣钢的相关人员的配合下再进行开挖，以免将地下管线挖断造成不必要的损失。
7.15厂区内部分运土道路上空架有高压线，应先用铲车将运土道路垫平压实，注意地面与高压线之间的距离能满足运土车辆的安全通过。运土车辆的行驶速度不要太快，车辆的后车斗必须放平才能行驶。
8.文明施工规划
8.1文明施工，做到活完、料净、场地清。即挖完一部分，清理一部分，包括边坡修好，排水沟畅通，积水坑可投入使用，基底平整符合设计及规范要求。
8.2现场所有材料及工具、设备等要分类堆放，码放整齐，统一管理。
8.3按指定工期完成作业任务。
8.4作好各项成品保护工作，对已挖完部分及时恢复围栏并做好标识，防止无关人员进入施工区域。
8.5翻斗装土应装满为止，不允许装车太满洒落，对翻斗车轮散落在道路上的泥土及时清理。
8.6 做到工完料净场地清，每天施工完应清理好现场。
9. OHS危害辨识与危害评价

序号
危险源点
可能出现的事故
原因分析
预防措施
1
土方开挖
挖掘机开挖过程中挖断水电源管线，造成人身伤害
不了解地下设施情况下野蛮施工
开挖前咨询电厂、项目部工程科相关人员及部门，对地下设施进行标识
2
开挖机械伤人
挖掘过程中挖掘及对施工区域人员造成人员伤害
部分施工人员在机械挖掘半径内施工，现场没有监护人员或监护不得力
设专职监护人员，对施工过程实施监控
3
人员机械坠落
基坑边缘人员机械坠落，造成人身机械事故
基坑边缘维护设施不完善，对施工人员班前交底内容不明确。
设置安全监护人、合理放坡，设安全围栏，夜间设警示灯
4
开挖机械
机械反倒、撞车、撞人等
司机酒后上岗、无证上岗
施工前安全交底，司机及所有施工人员严禁酒后上岗及无证上岗，施工期间专职安全员随时检查，一经发现立即驱逐出施工现场
5
运土机械
机械撞车、撞物、撞人等
司机酒后上岗、无证上岗
工前安全交底，司机及所有施工人员严禁酒后上岗及无证上岗，施工期间专职安全员随时检查，一经发现立即驱逐出施工现场
6
施工用电
触电伤人
非电工人员无证或酒后上岗
施工前安全交底，所有施工人员酒后上岗及无证上岗，施工期间专职安全员随时检查，一经发现立即驱逐出施工现场

打字人：杜强 校对人：高庆寿

附图1：主厂房开挖平面示意图

地基钎探示意图：
