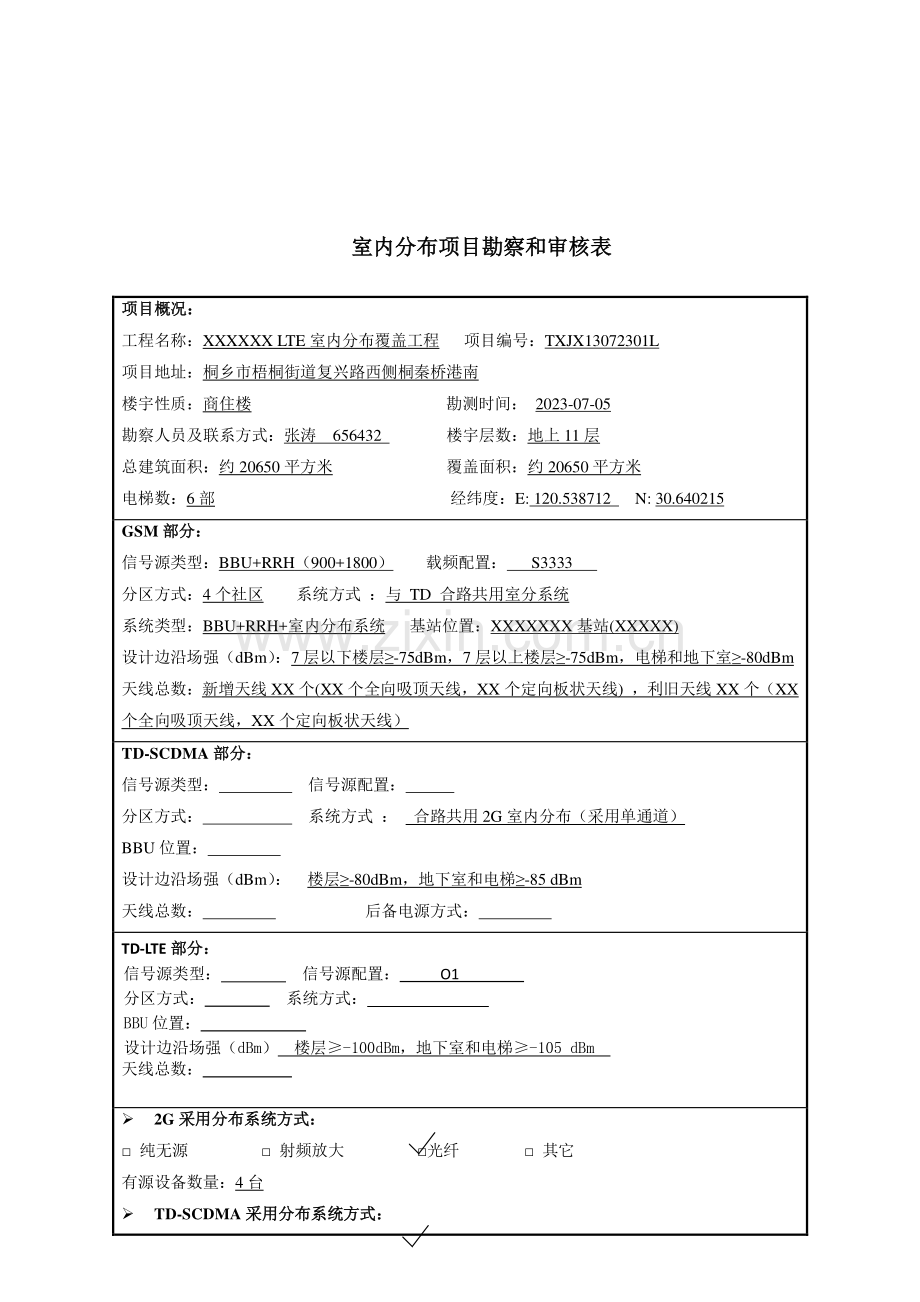

中国移动通信集团浙江有限公司中国移动通信集团浙江有限公司 XXXXXXXX 室内分布覆盖工程设计方案室内分布覆盖工程设计方案 设 计 总 负 责 人设 计 总 负 责 人：顾翀顾翀 单项设计负责人单项设计负责人：常贺常贺 中国移动通信集团设计院有限公司中国移动通信集团设计院有限公司 十十月月 室内分布项目勘察和审核表室内分布项目勘察和审核表 项目概况：项目概况：工程名称：XXXXXX LTE 室内分布覆盖工程 项目编号：TXJX13072301L 项目地址：桐乡市梧桐街道复兴路西侧桐秦桥港南 楼宇性质：商住楼 勘测时间：2023-07-05 勘察人员及联系方式：张涛 656432 楼宇层数：地上 11 层 总建筑面积：约 20650 平方米 覆盖面积：约 20650 平方米 电梯数：6 部 经纬度：E:120.538712 N:30.640215 GSM 部分：部分：信号源类型：BBU+RRH（900+1800）载频配置：S3333 分区方式：4 个社区 系统方式：与 TD 合路共用室分系统 系统类型：BBU+RRH+室内分布系统 基站位置：XXXXXXX 基站(XXXXX)设计边沿场强（dBm）：7 层以下楼层-75dBm，7 层以上楼层-75dBm，电梯和地下室-80dBm 天线总数：新增天线 XX 个(XX 个全向吸顶天线，XX 个定向板状天线)，利旧天线 XX 个（XX个全向吸顶天线，XX 个定向板状天线）TD-SCDMA 部分：部分：信号源类型：信号源配置：分区方式：系统方式：合路共用 2G 室内分布（采用单通道）BBU 位置：设计边沿场强（dBm）：楼层-80dBm，地下室和电梯-85 dBm 天线总数：后备电源方式：TD-LTE 部分部分：信号源类型：信号源配置：O1 分区方式：系统方式：BBU 位置：设计边沿场强（dBm）楼层-100dBm，地下室和电梯-105 dBm 天线总数：2G 采用分布系统方式：采用分布系统方式：纯无源 射频放大 光纤 其它 有源设备数量：4 台 TD-SCDMA 采用分布系统方式：采用分布系统方式：纯无源 射频放大 光纤 其它 有源设备数量：RRU 0 台 安装位置：TD-LTE 采用分布系统方式：采用分布系统方式：纯无源 射频放大 光纤 其它 有源设备数量：RRU 0 台(利旧 RRU XX 台 新增 RRU XX 台)安装位置：电梯覆盖方式：电梯覆盖方式：电梯井定向天线覆盖 电梯厅全向天线覆盖 其它 后备电源后备电源方式：方式：普通壁挂式开关电源 复合型开关电源 机房高压直流远供 无 方案审核意见：方案审核意见：署名：署名：日期日期/时间：时间：业主协调信息表业主协调信息表 项目项目 内容内容 业主意见业主意见 备注备注 业主联系 姓名：程梁 职位：电话：手机：业主协调人：姓名：电话：手机：机房 位置：桐乡威泰纺织基站（XXXXX）GSM 远端 1#楼 8F 弱电井，2#楼地下室弱电井，2#楼 8F弱电井，3#楼地下室弱电井 TD 远端 RRU 详见设备安装图 GPS 安装位置：桐乡威泰纺织基站（XXXXX）电源 电源情况/走线：开关电源直流供电 光纤 光纤资源/走线：新布光缆+跳纤 天线数量 新增 161 副、利旧 XXX 副 无源器件数量 XX 个二功分；XX 个 5dB 耦合器、XX 个 6dB 耦合器、XX 个 7dB 耦合器、XX 个 10dB 耦合器、XX 个 40dB 耦合器 馈线数量 1/2数量：米 7/8数量：米 工程重点说明 业主业主 协调协调 小结小结 批准施工。目录目录 1、概述概述.错误!未定义书签。1.1 项目概述.错误错误!未定义书签。未定义书签。1.2 设计依据.错误错误!未定义书签。未定义书签。1.3 覆盖范围.错误错误!未定义书签。未定义书签。1.4 工程规模及投资.错误错误!未定义书签。未定义书签。2、室内分布网络设计室内分布网络设计.错误!未定义书签。2.1 网络覆盖现状.错误错误!未定义书签。未定义书签。2.1.1 网络覆盖现状.错误错误!未定义书签。未定义书签。2.1.2 GSM 现网测试分析.错误错误!未定义书签。未定义书签。2.1.3 TD-SCDMA 现网测试分析.错误错误!未定义书签。未定义书签。2.1.4 TD-LTE 现网测试分析.错误错误!未定义书签。未定义书签。2.2 室内分布网络设计指标.错误错误!未定义书签。未定义书签。2.3 覆盖范围.错误错误!未定义书签。未定义书签。2.4 室内分布网络建设方案.错误错误!未定义书签。未定义书签。2.4.1 建设思绪.错误错误!未定义书签。未定义书签。2.4.2 链路预算.错误错误!未定义书签。未定义书签。2.4.3 模拟测试.错误错误!未定义书签。未定义书签。2.4.4 容量分析.错误错误!未定义书签。未定义书签。2.4.5 切换分析.错误错误!未定义书签。未定义书签。2.4.6 外泄分析.错误错误!未定义书签。未定义书签。2.4.7 天线口功率分派表.错误错误!未定义书签。未定义书签。2.4.8 设备设立方案.错误错误!未定义书签。未定义书签。2.4.9 电源方案.错误错误!未定义书签。未定义书签。2.5 设备、材料清单.错误错误!未定义书签。未定义书签。2.5.1 GSM 设备清单.错误错误!未定义书签。未定义书签。2.5.2 TD-LTE 设备清单.错误错误!未定义书签。未定义书签。2.5.3 GSM 材料清单.错误错误!未定义书签。未定义书签。2.5.4 TD-LTE 材料清单.错误错误!未定义书签。未定义书签。3、设备选型及重要性能技术指标设备选型及重要性能技术指标.错误!未定义书签。4、系统安装工艺规定系统安装工艺规定.错误!未定义书签。4.1 设备安装.错误错误!未定义书签。未定义书签。4.2 GPS 安装.错误错误!未定义书签。未定义书签。4.3 天线安装.错误错误!未定义书签。未定义书签。4.4 电缆的布放.错误错误!未定义书签。未定义书签。4.5 五类线及光缆的布放.错误错误!未定义书签。未定义书签。4.6 接头装配说明.错误错误!未定义书签。未定义书签。4.7 接地规定.错误错误!未定义书签。未定义书签。4.8 标记说明.错误错误!未定义书签。未定义书签。5、电磁防护与环境保护电磁防护与环境保护.错误!未定义书签。5.1 电磁辐射防护.错误错误!未定义书签。未定义书签。5.2 环境保护.错误错误!未定义书签。未定义书签。6、安全生产与消防设计规定安全生产与消防设计规定.错误!未定义书签。6.1 安全生产规定.错误错误!未定义书签。未定义书签。6.2 相关消防设计规定.错误错误!未定义书签。未定义书签。7、室内分布投资预算室内分布投资预算.错误!未定义书签。7.1 编制依据.错误错误!未定义书签。未定义书签。7.2 重要工程量.错误错误!未定义书签。未定义书签。7.3 预算中有关问题说明.错误错误!未定义书签。未定义书签。7.4 预算总投资.错误错误!未定义书签。未定义书签。7.5 预算表格.错误错误!未定义书签。未定义书签。8、机房配套机房配套.错误!未定义书签。8.1 机房位置.错误错误!未定义书签。未定义书签。8.2 机房配套电源.错误错误!未定义书签。未定义书签。8.2.1 蓄电池配套.错误错误!未定义书签。未定义书签。8.2.2 蓄电池配套.错误错误!未定义书签。未定义书签。8.2.3 机房市电引入需求.错误错误!未定义书签。未定义书签。9、附图附图.错误!未定义书签。1、概述概述 1.1 项目概述项目概述 XXXXXXXXXXX位于桐乡市梧桐街道复兴路西侧桐秦桥港南，该中心涉及2幢11层的高级老年公寓（1#，2#楼），1幢11层的商住楼（3#楼），为桐乡最大，最新，最高档的老年公寓。总建筑面积约为20650平米。位置如下图：经度：120.538712 纬度：30.640215 外景图：外景图：楼宇基本情况楼宇基本情况：位置 功能 建筑面积 1#6-11F 老年公寓 900 平方米 2#B1F 地下室 2500 平方米 2#1-5F 门诊，老年公寓 1200 平方米 2#6-11F 老年公寓 900 平方米 3#B1F 地下室 1350 平方米 小计 20650 平方米 墙体结构及吊顶情况说明：位置 墙体结构情况 吊顶情况 B1-11F 砖墙 无 电梯情况说明：电梯位置 功能 数量 停靠楼层 电梯机房位置 1#客梯 2 B1-11F 楼顶 2#客梯 2 B1-11F 楼顶 3#客梯 2 B1-11F 楼顶 小计 6 1.2 设计依据设计依据(1)中华人民共和国通信行业标准 YD/T5120-2023无线通信系统室内覆盖工程设计规范；(2)中华人民共和国通信行业标准 YD/T 5160-2023无线通信系统室内覆盖工程验收规范；(3)GB8702-88电磁辐射防护规定；(4)中华人民共和国通信行业标准 YD 5098-2023，通信局(站)防雷与接地工程设计规范；(5)中华人民共和国通信行业标准 YD 5039-2023，通信工程建设环境保护技术暂行规定；(6)浙江移动室内分布系统建设规范及指导意见；(7)设备和器件的参数手册；(8)现场调研收集的相关资料、现场勘察资料及测试数据；1.3 覆盖范围覆盖范围 本期室分工程覆盖范围如下表：本室内分布工程覆盖范围表 区域 覆盖位置描述 覆盖面积（m2）购物中心 1-5F 购物中心 10.7 万平方米 地下室 B2F 车库 8 万平方米 地下室 B1F 超市和车库 8 万平方米 塔楼 A1-27F 酒店式办公 3 万平方米 塔楼 B1-27F 酒店式办公 3 万平方米 塔楼 C1-28F 酒店式办公 4.8 万平方米 商铺 商铺 5.5 万平方米 电梯 44 部电梯及电梯厅 2023 平方米 总面积 432023 设计范围及分工(1)本设计文献范围：室内分布工程天馈设计方案，室内分布工程 RRU、远端机等设备设计方案，设备安装、线缆布放、天线安装等施工规定，工程预算。(2)分工界面：建设单位负责工程总体协调及配合；设计单位依据施工单位提供的初 方案编制设计方案；施工单位负责业主协调、初方案的制定以及室内分布系统的设备安 装、施工和调测，负责工程完毕后出具竣工报告；监理单位负责按照有关的监理实行方 案开展监理工作。1.4 工程规模及投资工程规模及投资 本册桐乡市社会福利中心 TD-LTE 室分覆盖工程设计规模为：新建 1 个 TD-LTE BBU，新建 20 个 TD-LTE RRU，新增 161 副吸顶天线。本册设计预算为：项目总投资为 XXXX 元，其中设备费 XXX 元，建安费 XXX 元，工程费 XXX 元，施工费 XXX 元 2、室内分布网络设计室内分布网络设计 2.1 网络覆盖现状网络覆盖现状 2.1.1 网络覆盖现状网络覆盖现状 GSM网络覆盖现状网络覆盖现状 室内 GSM 信号现状测试表 楼层 面积(m2)用途 现网信号情况 测试情况 最小(dBm)最大(dBm)90%区域(dBm)地下室 160000 车库-100-62-85 弱覆盖 1F 30000 购物中心-96-65-85 弱覆盖 2F 25000 购物中心-98-67-85 弱覆盖 3F 20230 购物中心-95-63-85 弱覆盖 4F 20230 购物中心-99-66-85 弱覆盖 TD-SCDMA 网络覆盖现状网络覆盖现状 室内 TD-SCDMA 信号现状测试表 楼层 面积(m2)用途 现网信号情况 测试情况 最小(dBm)最大(dBm)90%区域(dBm)地下室 160000 车库-110-62-95 弱覆盖 1F 30000 购物中心-96-65-95 弱覆盖 2F 25000 购物中心-98-67-95 弱覆盖 3F 20230 购物中心-95-63-95 弱覆盖 4F 20230 购物中心-99-66-95 弱覆盖 2.1.2 GSM 现网测试分析现网测试分析 覆盖率 记录项目 Rxlevel（sub values）记录结果 采样点 比例 Total 32673 100.00%-45Rxlev10 9 0.03%-70Rxlev45 9997 30.60%-80Rxlev-70 17144 52.47%-85Rxlev-80 3681 11.27%-90 Rxlev-85 1369 4.19%-94 Rxlev-90 312 0.95%-110Rxlev=0dB。3)误块率：AMR12.2kbps1%；PS(64/64kbps、128/64kbps、384/64kbps、HSDPA)510%；CS64kbps 0.51%。4)PCCPCH 信道外泄强度指标规定：建筑外 10 米处接受室内信号-95dBm 或比室外主社区低 10dB 的比例大于 90%(当建筑物距离道路小于 10 米时，以道路为参考点)。5)呼损率：无线信道的呼损率小于或等于 2%。6)无线可通率：移动台在无线覆盖区内 98%的位置，99%的时间可接入网络。7)根据国家环境电磁波卫生标准，室内天线的发射功率为 10dBm 以下。8)覆盖区与周边各社区之间有良好的无间断切换。9)呼喊建立成功率（各种 QOS 业务）：通常情况下，规定大于 98%。10)业务掉话率：通常情况下，规定小于 1%。11)业务拥塞率：通常情况下，规定小于 2%。(3)TD-LTE 系统技术规定系统技术规定 1）承载业务目的 本工程重要验证 TD-LTE 无线网络的功能和性能，重要业务需求是承载类数据业务。2）业务质量指标 本期工程中，无线网络应达成以下规定：覆盖区内无线可通率：移动台在无线覆盖区内 90%的位置，99%的时间可接入网络。块差错率目的值(BLER Target)：PS 数据 10%。3）覆盖指标规定 宏基站：在覆盖区域内，TD-LTE 无线网络覆盖率应满足 RSRP -110dBm 的概率大于90；室内分布系统：在覆盖区域内，TD-LTE 无线网络覆盖率应满足 RSRP -105dBm 的概率大于 90。4）承载速率目的 峰值速率：在 3:1 时隙配置情况下，下行峰值速率达成 110Mbps，上行峰值速率达成14Mbps。下行平均速率：在同频网络、20MHz 条件下，邻社区占用 50%网络资源的条件下，单社区下行平均吞吐量达成 25Mbps；边沿频谱效率：边沿单用户下行频谱效率大于社区下行平均频谱效率的 25%。5）业务质量指标 在同频组网，实际用户占用 50%网络资源的条件下：无线接通率：95%；系统内切换成功率：95%。掉线率：=-40.0 0 0.00%-60.0,-40.0)30 32.97%-65.0,-60.0)31 34.06%-75.0,-65.0)18 19.78%-80.0,-75.0)12 13.19%-85.0,-80.0)0 0.00%-95.0,-85.0)0 0.00%-105.0,-95.0)0 0.00%-116.0,-105.0)0 0.00%由模拟测试分析，吸顶天线安装在空旷区域，天线馈入 3dBm 功率，此时信号可覆盖大约单侧 7-10 米，大于-80dBm 的点数达成了 100%，此时完全满足-80dBm 的边沿覆盖规定。根据实际模测情况，补充测试结果，测试分析 2.4.4 容量分析容量分析 GSM 容量分析 桐乡市社会福利中心约有 100 人，覆盖户数约 100 人，手机的拥有率以 80%计，移动手机占有率以 70%计，每用户忙时话务量取定为 0.02Erl。从容量考虑，需要分两个社区，具体分区方式如下图，每社区话务情况预测如下：桐乡市社会福利中心的话务量（单位：ERL）=覆盖户数 人数/户 入住率 手机的拥有率移 动 手 机 占 有 率 ERL/人=10080%70%0.02ERL/人=1.12ERL,本扇区 4 载频可以满足话务量需求。实际配 4 载频率。后续话务量增长可增长载频配置。载频配置与信道运用率相应关系如下表：载波数 TCH 数量 2阻塞率相应话务量 实际信道运用率 实际承载最佳话务量 1 7 2.94 47.40%1.39 2 14 8.2 52.90%4.34 3 22 14.9 59.80%8.91 4 30 21.93 62.00%13.6 5 37 28.25 63.70%18 6 45 35.61 76.10%27.1 7 53 43.06 77.80%33.5 8 60 49.64 78.70%39.07 9 67 56.28 75.00%42.21 10 75 63.9 76.30%48.76 11 83 71.57 81.20%58.11 12 91 79.27 83.80%66.43 结合上表信源配置 2 载频即能满足话务需求，后续话务量增长可增长载频配置。TD-SCDMA 容量分析 TD-SCDMA 数据业务目前没有相对准确的模型进行预测，暂取数据业务占语音业务 40%比例计算，则话务量为 1.12Erl，单社区按照 3 载波设计,可以容纳约 60Erl 的话务量，完全满足以上区域预计话务需求。单扇区单业务承载能力表 业务 上下行时隙配比 用户数 单载频 双载频 三载频 AMR12.2Kbit/s 2:04 15 31 47 AMR12.2Kbit/s 3:03 23 47 71 CS64Kbit/s 2:04 4 8 12 CS64Kbit/s 3:03 6 12 18 PS64Kbit/s 2:04 8 16 24 PS64Kbit/s 3:03 6 12 18 PS128Kbit/s 2:04 4 8 12 PS128Kbit/s 3:03 3 6 9 PS384Kbit/s 2:04 1 2 3 PS384Kbit/s 3:03 1 2 3 随着 3G 网络的发展，用户不断增长，高速数据业务规定也越来越高，可将原TD-SCDMA 社区的载波数量从 3 个增长到 6 个从而扩大站点的 TD-SCDM 容量。LTE 容量分析 TD-LTE重要承载数据业务，目前重要采用单社区O1配置，随着LTE网络的发展，用户需求不断增长，高速数据业务规定也会越来越高，部分高数据业务区域可采用社区合并或者 O2 配置增长容量。TD-LTE 峰值容量（单位：Mbps，载波带宽 20Mhz）如下表所示，子帧配比 应用场景 下行（双流）下行（单流）上行 64QAM 上行 16QAM 2UL:2DL(10:2:2)宏基站 D 频段配置 室分 E 频段可选配置 81.94 41.16 30.15 17.53 1UL:3DL(3:9:2)宏基站 F 频段配置 89.87 45.23 15.08 8.76 1UL:3DL(10:2:2)室分 E 频段配置 111.89 56.24 15.08 8.76 2.4.5 切换分析切换分析 室内外社区的切换：低层采用定向天线覆盖，在充足考虑信号不外泄的情况下，在层各出入口附近安装天线，保证进大楼时切换到本工程室内所用的社区，出大楼 5 米处切换到室外社区信号。室内社区的切换：室内为一个社区，无切换；电梯切换：由于电梯采用的是专项覆盖方式，电梯内外信号是同一社区的，所以在出入电梯时不存在切换问题。系统间切换：本方案设计的是 2G/3G 共用室内分布系统，整体设计原则是保证 GSM、TD-SCDMA 两种系统间有足够隔离度的前提下，将所有用于室内覆盖的信号所有合路馈入一套分布系统中，只要保证 2G/3G 工作正常，覆盖场强达成规定，重叠区足够，GSM 和 TD 系统间切换允许，则可保证系统间切换顺利进行。2.4.6 外泄分析外泄分析 本工程为全向天线和定向天线覆盖平湖辽原制衣厂有限公司及其电梯，为避免外泄，调节天线角度，使地下室出口处外 10 米处场强低于-90dBm，满足规定。2.4.7 天线口功率分派表天线口功率分派表 天线口功率分派表 序号 型号 安装楼层 编号 天线口功率 TD-LTE 1 全向吸顶天线 B1F ANT1-B1F 2 全向吸顶天线 B1F ANT2-B1F 3 全向吸顶天线 B1F ANT3-B1F 4 全向吸顶天线 B1F ANT4-B1F 5 全向吸顶天线 B1F ANT5-B1F 6 全向吸顶天线 B1F ANT6-B1F 7 全向吸顶天线 B1F ANT7-B1F 8 全向吸顶天线 B1F ANT8-B1F 9 全向吸顶天线 B1F ANT9-B1F 10 全向吸顶天线 B1F ANT10-B1F 11 全向吸顶天线 B1F ANT11-B1F 12 壁挂天线 B1F ANT12-B1F 13 全向吸顶天线 B1F ANT13-B1F 14 壁挂天线 B1F ANT14-B1F 15 全向吸顶天线 B1F ANT15-B1F 16 全向吸顶天线 1F ANT1-1F 17 定向吸顶天线 1F ANT2-1F 18 全向吸顶天线 1F ANT3-1F 19 全向吸顶天线 1F ANT4-1F 20 全向吸顶天线 1F ANT5-1F 21 全向吸顶天线 1F ANT6-1F 22 壁挂天线 1F ANT7-1F 23 全向吸顶天线 1F ANT8-1F 24 全向吸顶天线 2F ANT1-2F 25 定向吸顶天线 2F ANT2-2F 26 全向吸顶天线 2F ANT3-2F 27 全向吸顶天线 2F ANT4-2F 28 全向吸顶天线 2F ANT5-2F 29 全向吸顶天线 2F ANT6-2F 30 全向吸顶天线 2F ANT7-2F 31 全向吸顶天线 2F ANT8-2F 32 全向吸顶天线 2F ANT9-2F 33 壁挂天线 3F ANT1-3F 34 壁挂天线 3F ANT2-3F 35 全向吸顶天线 3F ANT3-3F 36 定向吸顶天线 3F ANT4-3F 37 全向吸顶天线 3F ANT5-3F 38 全向吸顶天线 3F ANT6-3F 39 全向吸顶天线 3F ANT7-3F 40 全向吸顶天线 3F ANT8-3F 41 全向吸顶天线 3F ANT9-3F 42 全向吸顶天线 3F ANT10-3F 43 全向吸顶天线 3F ANT11-3F 44 壁挂天线 3F ANT12-3F 2.4.8 设备设立方案设备设立方案 本项目 LTE 新建 1 个 TD-LTE BBU，新建 20 个 TD-LTE RRU。安装情况见下表：设备安装位置一览表 设备编号 上连设备 系统类型 安装位置 覆盖区域 TD-LTE BBU1 TD-LTE 桐乡威泰纺织基站 TD-LTE BBU2 TD-LTE 桐乡威泰纺织基站 TD-LTE RRU1 TD-LTE BBU1 TD-LTE 1#楼 8F 弱电井 1#6-11F TD-LTE RRU2 TD-LTE BBU1 TD-LTE 2#楼地下室弱电井 2#B1-5F TD-LTE RRU3 TD-LTE BBU2 TD-LTE 2#楼 8F 弱电井 2#6-11F TD-LTE RRU4 TD-LTE BBU2 TD-LTE 3#楼地下室弱电井 3#电梯，地下室 具体安装位置参见设备安装图。2.4.9 电源方案电源方案(1)设备功耗 设备功耗表 设备类型 工作电压 耐压范围 设备功耗(W)备注 BBU-48V-36V-56V 42W RRU-48V-36V-56V 390W (2)设备供电方式 本项目设备具体供电方式见下表，项目中使用的集束光缆型号为24芯光缆4*6 mm2 电缆，项目中使用的电缆均为铜电缆，交流引入由建设单位实行，引入容量需符合设计规定，具体方案参见设备供电系统图。设备供电方式表 设备名称 取点类型 工作电压 线缆类型 线缆长度(米)线缆型号 供电方式 后备电源新增利旧情况 后备电源容量 TD-LTE BBU1 机房直供-48V 普通 10 3*2.5 mm2 机房直供 利旧 200AH TD-LTE BBU2 机房直供-48V 普通 10 3*2.5 mm2 机房直供 利旧 200AH TD-LTE RRU1 直流-48V 普通 5 3*2.5 mm2 壁挂开关 1 新增 38AH TD-LTE RRU2 直流-48V 普通 5 3*2.5 mm2 壁挂开关 2 新增 38AH TD-LTE RRU3 直流-48V 普通 5 3*2.5 mm2 壁挂开关 3 新增 38AH TD-LTE RRU4 机房直供-48V 普通 65 3*2.5 mm2 2.5 设备、材料清单设备、材料清单 2.5.1 GSM 设备清单设备清单 2.5.2 TD-LTE 设备清单设备清单 名称名称 规格规格 单位单位 数量数量 单价单价 备注备注 LTERRU 台 5 新增 注：1、设备种类、型号按实更新；2、设备需区分甲供、乙供。3、设备乙供单价由供方提供，且需得到分公司批准。2.5.3 GSM 材料清单材料清单 2.5.4 TD-LTE 材料清单材料清单 名称名称 规格规格 单位单位 数量数量 单价单价 备注备注 光模块 LTE 个 2 尾纤 根 2 法兰 个 4 绕线盘 个 1 二功分 个 14 5dB 耦合器 个 6 6dB 耦合器 个 2 7dB 耦合器 个 8 10dB 耦合器 个 12 15dB 耦合器 个 4 全向吸顶天线 副 48 1/2 阻燃馈线 米 930 1/2 馈线接头 个 188 JJ 头 个 20 KK 头 个 10 JWK 头 个 30 扎带 8*250 包 5 透明胶带 个 1 胶布 卷 35 移动标签 大 张 4 注：1、设备、材料种类、型号按实更新；2、设备、材料需区分甲供、乙供；3、设备、材料乙供单价由供方提供，且需得到分公司批准；3、设备选型及重要性能技术指标设备选型及重要性能技术指标 1)阿尔卡特 GSM BBU RRH 设备指标 供电方式 BBU:-48V DC;RRH:-48V DC 输出功率 RRH:GMSK40W(2C)/16W(4C)/12W(6C)传输 BBU:2E1/T1;2*FE(1 光口1 电口)6CPRI 接口 接受灵敏度-112.5dbm 环境温度-4055 2)中兴 TD BBU 设备指标 类型 型号 容量 单板 尺寸 功耗(载波数)(载波数)(W*H*D)S3/3/3 S6/6/6 S9/9/9 紧凑型 B8300 108 12 483*133*197 80 118 198 3)中兴 TD RRU 设备指标 型号 频段 载波 每通道功率 体积 重量(kg)功耗（满配/平均）R21 单 A 9C 20W 235315105 7 79/66W R31F 单 F 12C 20W 280380122 10 77/58W 内置AF合路器 R31FA A+F F12C+A9C F/20W;A/16W 280380122 10 136/100W R31AE A+E A9C+E18C A/16W;E/20W 280380122 10 139/102W 4)天线 天线参数表 电气性能指标 工作频率(MHz)806960MHz ，17102500MHz 阻抗()50 最大增益(dBi)806960MHz ：4.0dBi 17102550MHz：6.0dBi 功率容量(W)50W 驻波比 1.5:1 极化方向 垂直极化 垂直面波瓣宽度 806890 MHz：110 6 17101800 MHz：48 4 18002500 MHz:：65 4 水平面波瓣宽度 806890 MHz：95 6 17101800 MHz：75 6 18002500 MHz:：50 4 接头类型 N-K 机械性能指标 振子材料/反射体材料/天线罩材料 尼龙 天线罩颜色 灰白 净重(kg)1.0kg 体积(mm)225 155 40mm 相对湿度 95 雷电保护 直接接地 方向图 水平方向图 5)功分器 参数 指标 备注 类型 二功分器 三功分器 四功分器 插入损耗 0.2dB 0.2dB 0.2dB 分派损耗 3 dB 4.80dB 6.0 dB 带内平坦度 0.2 dB 工作频段 800MHz2500MHz 特性阻抗 50 驻波比 1.3 1.3 1.3 功率容量 200W 接头形式 N-K（镀银）工作温度-30+65 6)耦合器 参数 指标 类型-5dB-6dB-7dB-10dB-15dB-20dB-25dB-30dB-35dB-40dB 插入损耗 0.15dB 0.1dB 分派损耗 1.65dB 1.25dB 1dB 0.45dB 0.15dB 端口隔离度 20dB 30dB 耦合度 5 0.5dB 6 0.5dB 7 0.5dB 10 0.5dB 15 0.5dB 20 0.5dB 25 0.5dB 30 0.5dB 35 0.5dB 40 0.5dB 工作频段 800MHz 特性阻抗 50 驻波比 1.3 功率容量 200W 接头形式 N-K（镀银）工作温度-30+65 尺寸 58 29 21mm(不含接头部分)7)合路器 合路器参数表 参数 指标 类型-5dB-6dB-7dB-10dB-15dB-20dB-25dB-30dB-35dB-40dB 插入损耗 0.15dB 0.1dB 分派损耗 1.65dB 1.25dB 1dB 0.45dB 0.15dB 端口隔离度 20dB 30dB 耦合度 5 0.5dB 6 0.5dB 7 0.5dB 10 0.5dB 15 0.5dB 20 0.5dB 25 0.5dB 30 0.5dB 35 0.5dB 40 0.5dB 工作频段 800MHz 特性阻抗 50 驻波比 1.3 功率容量 200W 接头形式 N-K（镀银）工作温度-30+65 尺寸 58 29 21mm(不含接头部分)4、系统安装工艺规定系统安装工艺规定 本期工程的设备安装、天线安装、线缆布放等的具体规定，可参考以下安装工艺规定，具体安装工艺规定参见中国移动通信集团浙江有限公司关于室分网络工程建设、验收相关规定。4.1 设备安装设备安装(1)设备安装对的、牢固、无损伤、掉漆的现象；(2)设备电源插板至少有两芯及三芯插座各两个；(3)主机接地安装在大楼的主地网上；(4)设备安装位置保证无强电、强磁和强腐蚀性设备的干扰。设备尽量安装在便于调测、维护和散热的地方。4.2 GPS 安装安装(1)安装 GPS 的位置建议选取位置开阔，可视性较好，水平方向无遮挡且便于安装；安装 GPS 天线的平面的可使用面积越大越好，天线竖直向上的视角应大于 120。注意不要受移动通信天线正面主瓣近距离辐射，不要位于微波天线的微波信号下方，高压电缆下方以及电视发射塔的强辐射下；(2)从防雷的角度考虑，安装位置应尽量选择楼顶的中央，尽量不要安装在楼顶四周的矮墙上，一定不要安装在楼顶的角上，楼顶的角最易遭到雷击。GPS 天线应在避雷针保护区域，避雷针保护区域为避雷针顶点下倾 45 范围内；(3)GPS 天线安装必须保持垂直，安装时远离如电梯、空调等电子设备或其电器，天线位置应当至少远离金属物体 1m 远；(4)GPS 天线不能距离墙壁太近，至少要距离墙壁 3 米以上。南北方向是 GPS 卫星信号接受的抱负方向，选取 GPS 安装位置时，一方面要保证南北方向至少其中一面在 GPS天线 45 范围内没有阻挡，东西两面是次要的；(5)在位置满足规定的情况下，GPS 馈线长度规定小于 100 米，当馈线长度较长时，如大于 130 米时需在 GPS 天线处增长功率放大器；(6)GPS 馈线室外部分小于 20 米时应两次接地，即下 GPS 天线抱杆位置和进入室内前位置均需接地，如 GPS 馈线室外部分大于 20 米时，除上述两次接地外，每 20 米应接地一次。(7)GPS 天线系统接地不得和空调、电动机、水泵马达的地导体接在一起。(8)GPS 馈线接地规定顺着馈线下行方向进行接地，规定接地线的弯曲角度大于 90。4.3 天线安装天线安装(1)室内天线应轻拿轻放，不能将表面损伤；(2)吸顶天线的安装应美观、牢固，与周边环境协调，并且不能损毁其它设施；定向吸顶天线应有辐射方向的标志；(3)室内天线布放时尽量注意墙体建筑对信号的影响，选择合适的位置。对于部分使用金属吊顶装饰的部分必须安装金属天花天线，对于没有吊顶的仓库、机房、停车场等区域必须安装增长天线支架，保证天线低于金属管道和线槽；(4)天线安装完毕后，应对每一处天线所处的位置做具体的标记。4.4 电缆的布放电缆的布放(1)布放电缆时，电缆必须从外圈由缆盘的径向松开，逐步放出并保持松弛弧形，严禁从轴内乱抽电缆；电缆布放过程中应无扭曲、盘绞、打结，严禁打小圈、浪涌、死弯等现象发生；(2)布放电缆的型号和规格、路由走向、位置，应符合设计规定。电缆必须排列整齐，转弯圆滑，外皮无损伤。所有馈线均规定走桥架，无桥架的区域必须套用 KBG 管；电缆的转弯半径应符合产品的技术规定，一般应为电缆外径的 5 至 8 倍；(3)电缆布放必须绑扎，绑扎后的电缆应排列紧密，外观整齐；线槽内布放电缆可以不绑扎，但槽内电缆应顺直，不得溢出槽道，尽量不交叉；电缆进出槽道时必须使用开孔器开孔，然后加装 PVC 锁母，保护电缆；(4)垂直布放的电缆每隔 2 至 3 米必须进行捆扎、固定，防止因电缆自重过大拉坏电缆和接头；电缆施工遇阻力时应收回重放，严禁用猛力拉拽电缆；(5)射频电缆与电源电缆应分开布放，现场条件所限必须同走道布放时，应有适当的分离措施；(6)电缆与电缆头的组装应牢固，电气接触良好；(7)电缆连接对的，牢固可靠。室外连接部位必须通过严密的防水解决；(8)电缆应无明显的外观损伤和变形。水平安装应作到布放平直，加固稳定，受力均匀，每隔 11.5m 用固定卡具加固一次；(9)馈线应按设计规定进行防雷接地解决。馈线安装接地卡部位，不得变形，并通过严密的防水解决。4.5 五类线及光缆的布放五类线及光缆的布放(1)缆线的布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。(2)缆线两端应贴有标签，应标明编号，标签书写应清楚、端正和对的。(3)垂直竖井内的线缆固定期的力的大小要适宜，假如扎线太紧会影响线缆的传输性能。(4)缆线敷设弯曲半径：室外光缆、电缆不小于缆线外径的 10 倍。当缆线采用电缆桥架布放时，桥架内侧的弯曲半径不应小于 300mm。(5)线缆及管线与其他管线的间距：其他管线 平行净距(mm)垂直交叉净距(mm)避雷引下线 1000 300 保护地线 50 20 给水管 150 20 压缩空气管 150 20 热力管(不包封)500 500 热力管(包封)300 300 煤气管 300 20 (6)密封线槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定。(7)缆线桥架内缆线垂直敷设时，在缆线的上端和每间隔 1.5m 处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔 5l0m 处进行固定。(8)楼内光缆在桥架敞开敷设时应在绑扎固定段加装垫套。(9)采用吊顶支撑柱作为线槽在顶棚内敷设缆线时，每根支撑柱所辖范围内的缆线可以不设立密封线槽进行布放，但应分束绑扎，缆线应阻燃，缆线选用应符合设计规定。(10)当五类线路由上存在干扰源，且不能满足最小净距规定期，宜采用金属管线进行屏蔽，或采用屏蔽布线系统及光缆布线系统。(11)拉线时都规定轻拉轻放，不规范的施工操作有也许导致传输性能的减少，甚至线缆损伤。五类线（特别是超五类双绞线）拉线时的拉力不能超过 13 磅（约 20 公斤）。光纤的拉力不能超过 5 磅（约 8 公斤）。(12)为了保证施工的质量，规定如下：拉线时每段线的长度不超过 20 米，超过部分必须有人接送；在线路转弯处必须有人接送；线缆敷设时，两端应做好标记，线缆标记要表达清楚，在一根线缆的两端必须有一致的标记，线标应清楚可读。标线号时规定以左手拿线头，线尾向右，以便于以后线号的确认。(13)垂直线缆的布放：穿线宜自上而下进行，在放线时线缆规定平行摆放，不能互相绞缠、交叉，不得使线缆放成死弯或打结。4.6 接头装配说明接头装配说明 同轴电缆的端头解决应符合下列规定：(1)使用刀具割剥护套层、绝缘层时应用力适当
