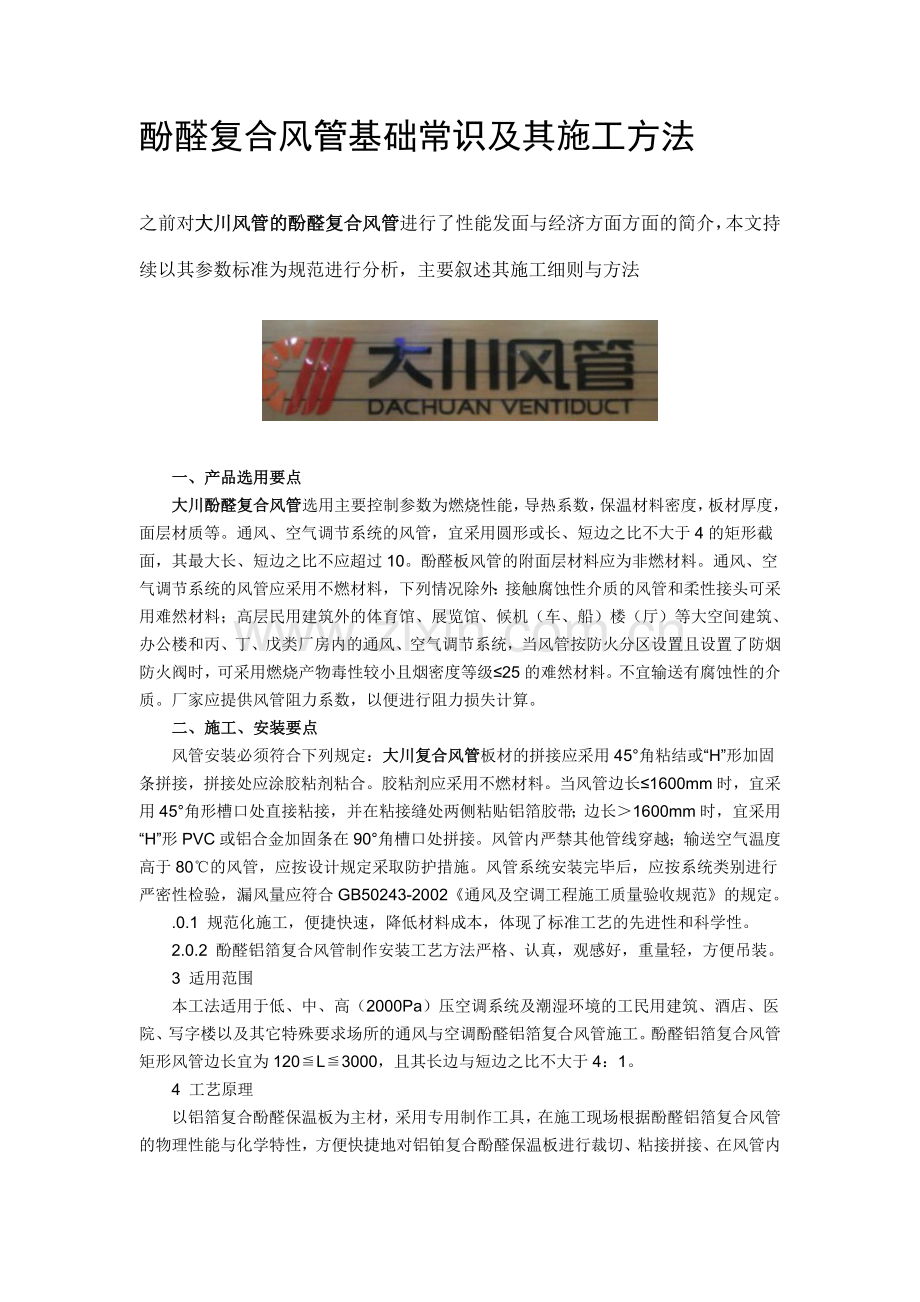

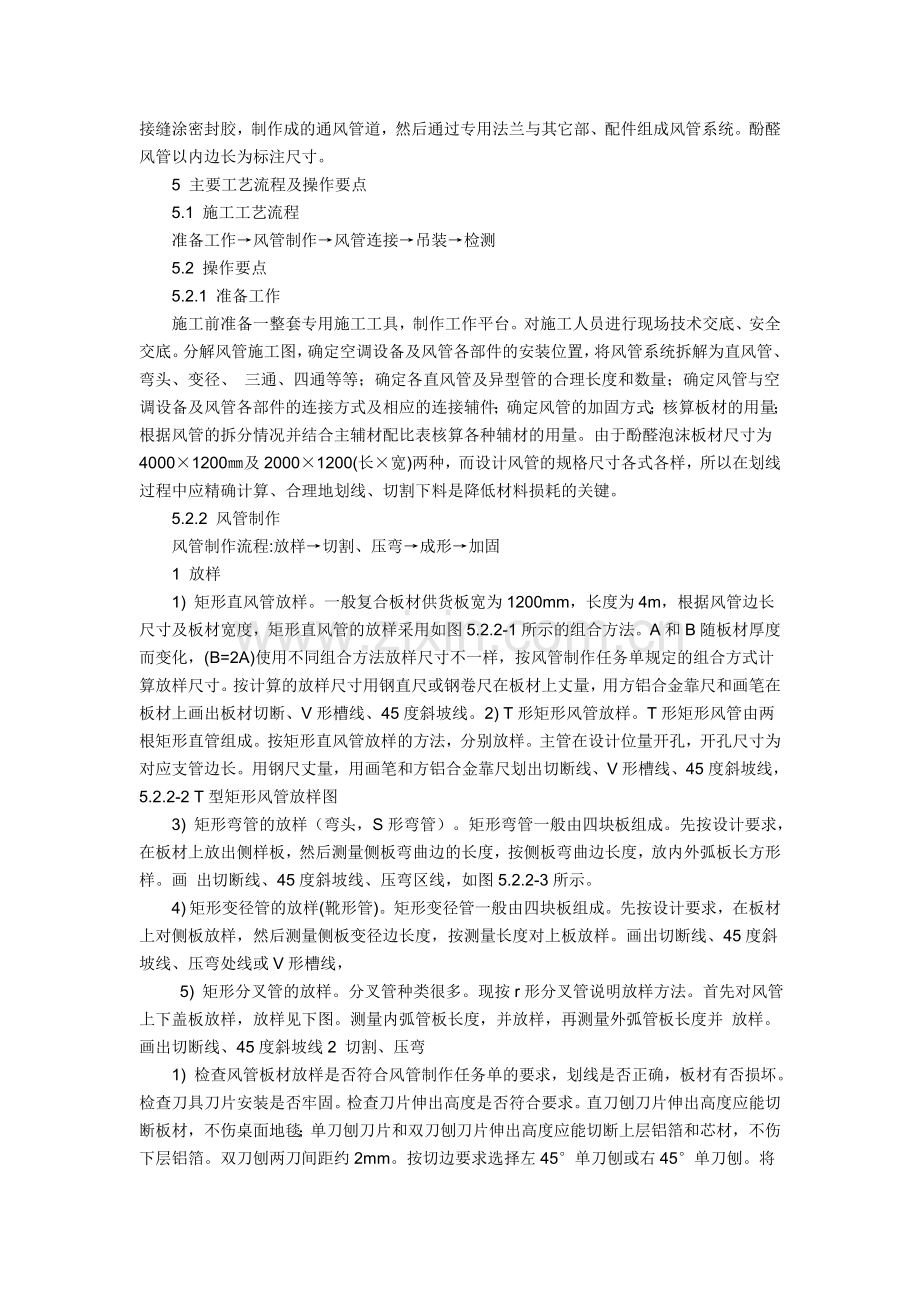

酚醛复合风管基础常识及其施工方法之前对大川风管的酚醛复合风管进行了性能发面与经济方面方面的简介，本文持续以其参数标准为规范进行分析，主要叙述其施工细则与方法一、产品选用要点大川酚醛复合风管选用主要控制参数为燃烧性能，导热系数，保温材料密度，板材厚度，面层材质等。通风、空气调节系统的风管，宜采用圆形或长、短边之比不大于4的矩形截面，其最大长、短边之比不应超过10。酚醛板风管的附面层材料应为非燃材料。通风、空气调节系统的风管应采用不燃材料，下列情况除外：接触腐蚀性介质的风管和柔性接头可采用难然材料；高层民用建筑外的体育馆、展览馆、候机（车、船）楼（厅）等大空间建筑、办公楼和丙、丁、戊类厂房内的通风、空气调节系统，当风管按防火分区设置且设置了防烟防火阀时，可采用燃烧产物毒性较小且烟密度等级25的难然材料。不宜输送有腐蚀性的介质。厂家应提供风管阻力系数，以便进行阻力损失计算。二、施工、安装要点风管安装必须符合下列规定：大川复合风管板材的拼接应采用45角粘结或“H”形加固条拼接，拼接处应涂胶粘剂粘合。胶粘剂应采用不燃材料。当风管边长1600mm时，宜采用45角形槽口处直接粘接，并在粘接缝处两侧粘贴铝箔胶带；边长1600mm时，宜采用“H”形PVC或铝合金加固条在90角槽口处拼接。风管内严禁其他管线穿越；输送空气温度高于80的风管，应按设计规定采取防护措施。风管系统安装完毕后，应按系统类别进行严密性检验，漏风量应符合GB50243-2002通风及空调工程施工质量验收规范的规定。.0.1 规范化施工，便捷快速，降低材料成本，体现了标准工艺的先进性和科学性。2.0.2 酚醛铝箔复合风管制作安装工艺方法严格、认真，观感好，重量轻，方便吊装。3 适用范围本工法适用于低、中、高（2000Pa）压空调系统及潮湿环境的工民用建筑、酒店、医院、写字楼以及其它特殊要求场所的通风与空调酚醛铝箔复合风管施工。酚醛铝箔复合风管矩形风管边长宜为120L3000，且其长边与短边之比不大于4：1。4 工艺原理以铝箔复合酚醛保温板为主材，采用专用制作工具，在施工现场根据酚醛铝箔复合风管的物理性能与化学特性，方便快捷地对铝铂复合酚醛保温板进行裁切、粘接拼接、在风管内接缝涂密封胶，制作成的通风管道，然后通过专用法兰与其它部、配件组成风管系统。酚醛风管以内边长为标注尺寸。5 主要工艺流程及操作要点5.1 施工工艺流程准备工作风管制作风管连接吊装检测5.2 操作要点5.2.1 准备工作施工前准备一整套专用施工工具，制作工作平台。对施工人员进行现场技术交底、安全交底。分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、 三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固方式；核算板材的用量；根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。由于酚醛泡沫板材尺寸为40001200及20001200(长宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。5.2.2 风管制作风管制作流程:放样切割、压弯成形加固1 放样1) 矩形直风管放样。一般复合板材供货板宽为1200mm，长度为4m，根据风管边长尺寸及板材宽度，矩形直风管的放样采用如图5.2.2-1所示的组合方法。A和B随板材厚度而变化，(B=2A)使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在 板材上画出板材切断、V形槽线、45度斜坡线。2) T形矩形风管放样。T形矩形风管由两根矩形直管组成。按矩形直风管放样的方法，分别放样。主管在设计位量开孔，开孔尺寸为对应支管边长。用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V形槽线、45度斜坡线， 5.2.2-2 T型矩形风管放样图3) 矩形弯管的放样（弯头，S形弯管）。矩形弯管一般由四块板组成。先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。画 出切断线、45度斜坡线、压弯区线，如图5.2.2-3所示。4) 矩形变径管的放样(靴形管)。矩形变径管一般由四块板组成。先按设计要求，在板材上对侧板放样，然后测量侧板变径边长度，按测量长度对上板放样。画出切断线、45度斜坡线、压弯处线或V形槽线， 5) 矩形分叉管的放样。分叉管种类很多。现按r形分叉管说明放样方法。首先对风管上下盖板放样，放样见下图。测量内弧管板长度，并放样，再测量外弧管板长度并 放样。画出切断线、45度斜坡线2 切割、压弯1) 检查风管板材放样是否符合风管制作任务单的要求，划线是否正确，板材有否损坏。检查刀具刀片安装是否牢固。检查刀片伸出高度是否符合要求。直刀刨刀片伸出高度应能切断板材，不伤桌面地毯；单刀刨刀片和双刀刨刀片伸出高度应能切断上层铝箔和芯材，不伤下层铝箔。双刀刨两刀间距约2mm。按切边要求选择左45单刀刨或右45单刀刨。将板材放置在工作台上，方铝合金靠尺平行固定在恰当位置。手持刀具，将刀具基准边靠紧方铝合金靠尺，刨面压紧板材，刀具基准线对准放样线，向前推或向后拉刀具，直刀刨将板材切断；单刀刨将板材切边；双刀刨将板材开槽。角度切割时，要求工具的刀片安装时向左或向右倾斜45，以便切出的“V”型槽口成90，便于折成直角。切割时刀具要紧贴靠尺以保证切口平直并防止切割尺寸误差。板材切断成单块风管板后，将风管板编号，以防不同风管的风管板搞错。2) 对于弯曲面的板材，将切割下料后的板材用压弯机在压弯区内压弯。扎压风管曲面时，扎压间距一般在3070cm之间。内弧半径小于150mm时，扎压间距为30mm；内弧半径在150300mm时，扎压间距为3550mm；内弧半径大于300mm时，扎压间距为5070mm。扎压深度不宜超过5mm。板材压弯利用折弯机在所需的压弯处扎压，使板材出现“V”形凹槽。板材弯曲成形后，它与主板的接缝要尽可能紧密，这样便于风管的粘接成形，且粘接牢固。3 成形按风管制作任务单检查风管面板是否符合设计要求。清洁板材切割面的粉末，清除油渍、水渍、灰尘。用毛刷在切割面上涂刷胶粘剂。待涂胶不粘手时，将风管面板按设计要求粘合，并用刮板压平。对难以刮平的部分，可用木锤轻轻锤平。检查板材接缝粘接是否达到质量标准。清洁板材需粘接压敏铝箔胶带的表面。在板材接缝处从一端至另一端按对中位置粘上压敏铝箔胶带。压敏铝箔胶带粘在一边的宽度不小于20mm。用塑料刮板，刮平胶带，使胶带粘接牢固。清洁待施胶的风管内四角边。用密封胶枪在风管角边均匀施胶。密封胶封堵后，压实。用钢尺和角尺检查粘接成形的风管质量。4 加固风管的加固有两种方法。一种是角加固，一种是平面加固。风管边长400mm时采用平面加固；250边长400mm时采用角加固。1) 平面加固是将加固支撑按需加强风管的边长用砂轮切割机下料，切断DN15镀锌管。在镀锌管两端，各放入60mm长圆木条。用夹钳将圆木条固定在镀锌管两端。按设计要求用钢尺在风管面确定加强点。加固方法见图5.2.2-6。边长2000mm需增加外加固，外加固采用30*3以上角钢制作成抱箍状，箍紧风管。2) 风管角加固是在风管四角粘贴厚度0.75mm以上的镀锌直角垫片，直角垫片的宽度与风管板材厚度相等，边长不小于55mm ，如图5.2.2-7所示。5.2.3 风管连接1 酚醛铝箔复合板风管管段连接，以及风管与阀部件、设备连接的基本形式如表5.2.3所示。表5.2.3 风管与阀部件、设备连接的基本形式连接方式附件材料适用范围45角粘接铝箔胶带b500mm槽形插件连接PVC低压风管b2000mm中、高压风管b1600mm工形插件连接PVC低压风管b2000mm中、高压风管b1600mm铝合金b3000mm“H”连接法兰PVC、铝合金用于风管与阀部件、设备连接注：1 在选用PVC及铝合金成形连接件时，应注意连接件壁厚，插接法兰件的壁厚应大于或等于1.5mm。风管管板与法兰（或其他连接件）采用插接连接时，管板厚度与法兰（或其他连接件）槽宽度应有0.1mm0.5mm的过盈量，插件面应涂满胶粘剂。法兰四角接头处应平整，不平度应小于或等于1.5mm，接头处的内边应填密封胶。低压风管边长大于2000mm、中高压风管边长大于1500mm时，风管法兰应采用铝合金材料。2 b为内边长。2 主风管与支风管的连接主风管上直接开口连接支风管可采用90连接件或其他专用连接件，连接件四角处应涂抹密封胶。当支管边长不大于500mm，也可采用切45坡口直接连接。主风管与支风管的连接3 管与柔性风管的连接主风管与柔性风管的连接应注意将环状止口顶在复合板上，再扳边固定， 主风管与柔性风管连接4 风管与部件的连接方式，采用“F”法兰连接合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
