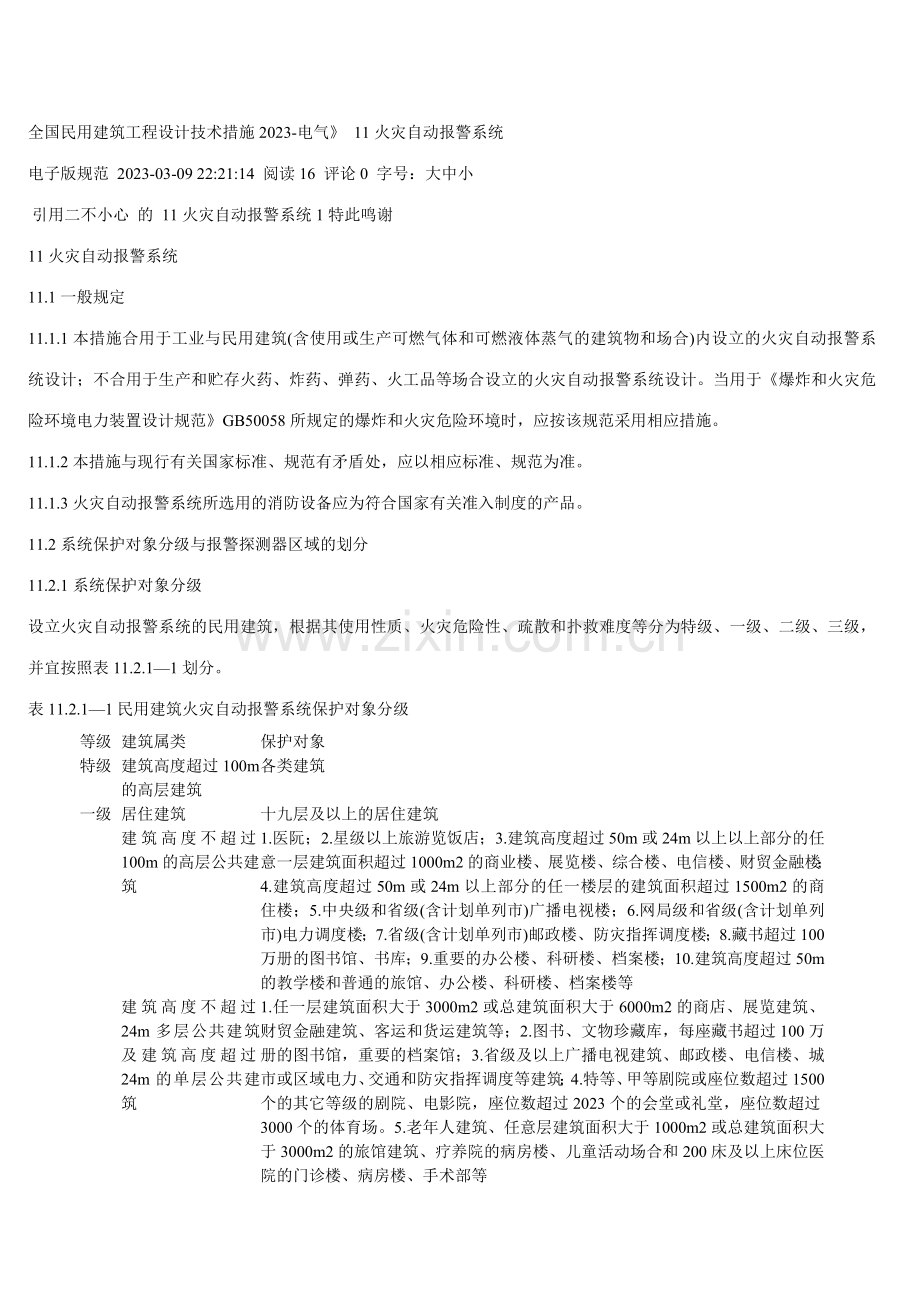

11火灾自动报警系统
11.1一般规定
11.1.1本措施合用于工业与民用建筑(含使用或生产可燃气体和可燃液体蒸气的建筑物和场合)内设立的火灾自动报警系统设计；不合用于生产和贮存火药、炸药、弹药、火工品等场合设立的火灾自动报警系统设计。当用于《爆炸和火灾危险环境电力装置设计规范》GB50058所规定的爆炸和火灾危险环境时，应按该规范采用相应措施。
11.1.2本措施与现行有关国家标准、规范有矛盾处，应以相应标准、规范为准。
11.1.3火灾自动报警系统所选用的消防设备应为符合国家有关准入制度的产品。
11.2系统保护对象分级与报警探测器区域的划分
11.2.1系统保护对象分级
设立火灾自动报警系统的民用建筑，根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级、二级、三级，并宜按照表11.2.1—1划分。
表11.2.1—1民用建筑火灾自动报警系统保护对象分级
等级
建筑属类
保护对象
特级
建筑高度超过100m的高层建筑
各类建筑
一级
居住建筑
十九层及以上的居住建筑
建筑高度不超过100m的高层公共建
筑
1.医阮；2.星级以上旅游览饭店；3.建筑高度超过50m或24m以上以上部分的任意一层建筑面积超过1000m2的商业楼、展览楼、综合楼、电信楼、财贸金融楼；4.建筑高度超过50m或24m以上部分的任一楼层的建筑面积超过1500m2的商住楼；5.中央级和省级(含计划单列市)广播电视楼；6.网局级和省级(含计划单列市)电力调度楼；7.省级(含计划单列市)邮政楼、防灾指挥调度楼；8.藏书超过100万册的图书馆、书库；9.重要的办公楼、科研楼、档案楼；10.建筑高度超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等
建筑高度不超过24m多层公共建筑及建筑高度超过24m的单层公共建筑
1.任一层建筑面积大于3000m2或总建筑面积大于6000m2的商店、展览建筑、财贸金融建筑、客运和货运建筑等；2.图书、文物珍藏库，每座藏书超过100万册的图书馆，重要的档案馆；3.省级及以上广播电视建筑、邮政楼、电信楼、城市或区域电力、交通和防灾指挥调度等建筑；4.特等、甲等剧院或座位数超过1500个的其它等级的剧院、电影院，座位数超过2023个的会堂或礼堂，座位数超过3000个的体育场。5.老年人建筑、任意层建筑面积大于1000m2或总建筑面积大于3000m2的旅馆建筑、疗养院的病房楼、儿童活动场合和200床及以上床位医院的门诊楼、病房楼、手术部等

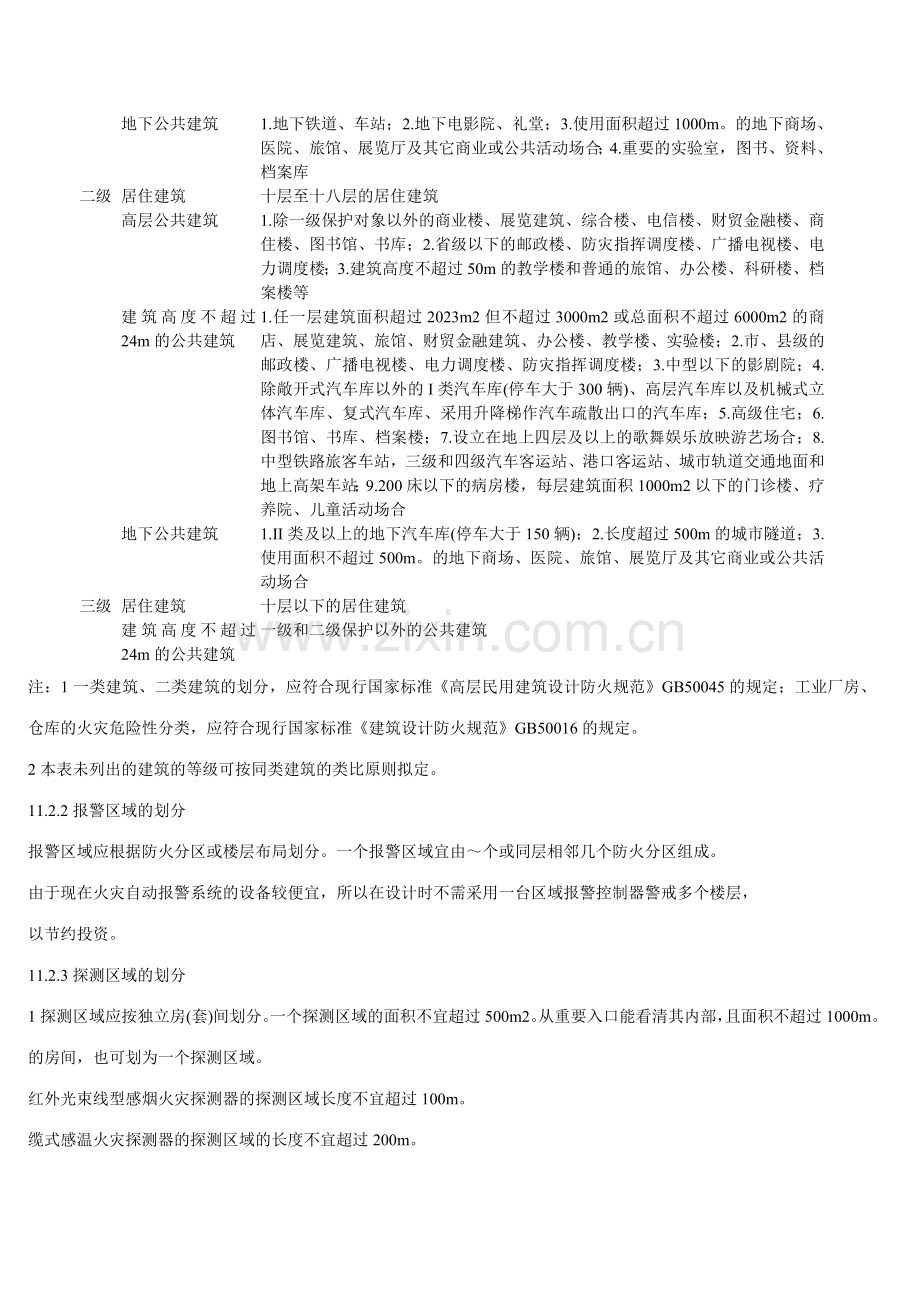

地下公共建筑
1.地下铁道、车站；2.地下电影院、礼堂；3.使用面积超过1000m。的地下商场、医院、旅馆、展览厅及其它商业或公共活动场合；4.重要的实验室，图书、资料、档案库
二级
居住建筑
十层至十八层的居住建筑
高层公共建筑
1.除一级保护对象以外的商业楼、展览建筑、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库；2.省级以下的邮政楼、防灾指挥调度楼、广播电视楼、电力调度楼；3.建筑高度不超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等
建筑高度不超过24m的公共建筑
1.任一层建筑面积超过2023m2但不超过3000m2或总面积不超过6000m2的商店、展览建筑、旅馆、财贸金融建筑、办公楼、教学楼、实验楼；2.市、县级的邮政楼、广播电视楼、电力调度楼、防灾指挥调度楼；3.中型以下的影剧院；4.除敞开式汽车库以外的I类汽车库(停车大于300辆)、高层汽车库以及机械式立体汽车库、复式汽车库、采用升降梯作汽车疏散出口的汽车库；5.高级住宅；6.图书馆、书库、档案楼；7.设立在地上四层及以上的歌舞娱乐放映游艺场合；8.中型铁路旅客车站，三级和四级汽车客运站、港口客运站、城市轨道交通地面和地上高架车站；9.200床以下的病房楼，每层建筑面积1000m2以下的门诊楼、疗养院、儿童活动场合
地下公共建筑
1.II类及以上的地下汽车库(停车大于150辆)；2.长度超过500m的城市隧道；3.使用面积不超过500m。的地下商场、医院、旅馆、展览厅及其它商业或公共活动场合
三级
居住建筑
十层以下的居住建筑
建筑高度不超过24m的公共建筑
一级和二级保护以外的公共建筑
注：1一类建筑、二类建筑的划分，应符合现行国家标准《高层民用建筑设计防火规范》GB50045的规定；工业厂房、仓库的火灾危险性分类，应符合现行国家标准《建筑设计防火规范》GB50016的规定。
2本表未列出的建筑的等级可按同类建筑的类比原则拟定。
11.2.2报警区域的划分
报警区域应根据防火分区或楼层布局划分。一个报警区域宜由～个或同层相邻几个防火分区组成。
由于现在火灾自动报警系统的设备较便宜，所以在设计时不需采用一台区域报警控制器警戒多个楼层，
以节约投资。
11.2.3探测区域的划分
1探测区域应按独立房(套)间划分。一个探测区域的面积不宜超过500m2。从重要入口能看清其内部，且面积不超过1000m。的房间，也可划为一个探测区域。
红外光束线型感烟火灾探测器的探测区域长度不宜超过100m。
缆式感温火灾探测器的探测区域的长度不宜超过200m。
空气管式线型差温火灾探测器，其有效探测长度应在20～100m之间。
光纤感温式探测器能检测到具体长度位置的温度，可不受探测区域长度或面积的限制。
2下列场合应分别单独划分探测区域：
1)敞开或封闭楼梯间；
2)防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室；
3)走道、坡道、管道井、电缆隧道；
4)建筑物闷顶、夹层。
11.3系统设计
11.3.1一般规定
1火灾自动报警系统应设有自动和手动两种触发装置。
2火灾报警控制器的容量宜比每一总线回路所连的火灾探测器和控制模块、信号模块的地址编码总数多余10～15％的余量。
3火灾自动报警系统的设备，应选用经国家有关产品质量监督检测单位检查合格的产品。
11.3.2系统形式的选择：火灾自动报警系统可选用下列三种基本形式：
1区域报警系统，宜用于二级、三级保护对象；
2集中报警系统，宜用于一级、二级保护对象；
3控制中心报警系统，宜用于特级、一级保护对象。
11.3.3系统的设计规定
1区域报警系统
1)宜设立一台区域火灾报警控制器或一台火灾报警控制器，系统中控制器不应超过二台。
2)区域火灾报警控制器或一台火灾报警控制器应设立在有人值班的房间或场合。
3)系统中可设立消防联动控制设备。
4)当一台区域火灾报警控制器或一台火灾报警控制器警戒多个楼层时，应在每个楼层楼梯口或消防电梯前室等明显部位，设立辨认火灾层的灯光显示装置。
5)区域火灾报警控制器或火灾报警控制器安装在墙上时，底边距地宜为1.3～1.5m，其靠近门轴的侧面不应小于0.5m，正面操作距离不应小于1.2m。
2集中报警系统
1)应设立一台集中火灾报警控制器和二台及以上区域火灾报警控制器，或设立一台火灾报警控制器和二台及以上区域显示器。
2)集中火灾报警控制器或火灾报警控制器应能显示火灾报警部位信号和控制信号，亦可进行联动控制。
3)集中火灾报警控制器或火灾报警控制器、消防联动控制设备应设立在有专人值班的消防控制室或值班室，其布置应符合本措施第11.13.7的规定。
3控制中心报警系统
1)系统中至少应设立一台集中火灾报警控制器、一台专用消防联动控制设备和二台及以上区域火灾报警控制器；或至少设立一台火灾报警控制器、一台消防联动控制设备和二台及以上区域显示器。
2)系统应能集中显示火灾报警部位信号和联动控制状态信号。
3)集中火灾报警控制器或火灾报警控制器和消防联动控制设备在消防控制室布置应符合本措施第11.13.7的规定。
11.4消防联动控制
11.4.1一般规定
1消防控制设备可由下列部分或所有控制装置组成：
1)火灾报警控制器；
2)自动灭火系统的控制装置；
3)室内消火栓系统的控制装置；
4)防烟、排烟系统及空调通风系统的控制装置；
5)常开防火门、防火卷帘的控制装置；
6)排烟窗的控制；
7)电梯回降控制装置；
8)火灾应急广播装置；
9)火灾警报装置；
10)消防专用电话装置；
11)火灾应急照明与疏散指示标志的控制装置等。
2消防控制设备应根据建筑的形式、工程规模、管理体制及功能规定，合理拟定其控制方式：
1)集中控制；
2)分散与集中相结合控制。
3消防控制设备的控制电源及信号回路电压应采用直流24V。
4消防控制室内消防设备应有下列控制及显示功能：
1)显示火灾报警、故障报警部位；
2)应有显示被保护建筑的重点部位、疏散通道及消防设备所在位置的平面图或模拟图等；
3)控制消防设备的启、停，并显示其工作状态；
4)对如消防水泵、防烟、排烟风机、电动排烟窗等重要消防装置的启、停控制，若采用总线编码模块控制时，还应设立独立于总线以外的专用控制线路，消防控制室能手动直接控制；
5)消防控制室在确认火灾后应自动或手动切断有关区域的非消防电源，并接通警报装置及火灾应急照明灯和疏散标志灯；
6)消防控制室在确认火灾后应能控制所有电梯归位，并接受其反馈信号；
7)消防控制室在确认火灾后应能解除所有疏散通道上的门禁控制功能；
8)显示系统内各消防设备的供电电源和备用电源的工作状态；显示消防泵、防排烟风机、排烟窗的手动／自动控制状态。
11.4.2消防控制设备应有下列控制及显示功能
1消防控制设备对室内消火栓系统应有下列控制、显示功能：
1)专线及总线自动或手动控制消火栓泵的起、停；
2)显示消火栓泵的工作、故障状态；
3)显示消防水池的水位、消防水泵的电源是否处在正常状态；
4)显示消火栓按钮的位置；
5)消火栓按钮应采用50V以下的安全电压。
2消防控制设备对自动喷水和水喷雾灭火系统应有下列控制、显示功能：
1)专线及总线自动或手动控制喷水(雾)泵的启、停；
2)显示水流指示器、信号阀、压力开关、低气压报警开关、消防水池和消防水箱的水位、消防喷水(雾)泵电源是否处在正常状态；
3)显示消防喷水(雾)泵的工作、故障状态；
4)控制电磁阀、电动阀的启动。
3消防水泵控制柜应设立手动和自动巡检消防水泵的功能，自动巡检功能应符合下列规定：
1)自动巡检周期不宜大于7d，但应能按需任意设定；
2)自动巡检时，消防泵按消防方式逐台启动运营，每台泵运营时间不少于2min，对控制柜一次回路中重要低压器件逐个检查其动作状态；
3)设备应能保证在巡检过程中遇消防信号时自动退出巡检，进入消防运营状态；
4)巡检中发现故障应有声、光报警；具有故障记忆功能的设备；应记录故障的类型及故障发生的时间等；
5)采用工频方式巡检的设备，应有防超压的措施。设巡检泄压回路的设备，回路设立应安全可靠。
4消防控制设备对气体灭火系统应有下列控制、显示功能：
1)采用气体灭火系统的防护区，应选用灵敏度级别高的火灾探测器，其报警信号应由同一防护区域内相邻的两个及以上独立的火灾探测器或一个火灾探测器及一个手动报警按钮的报警信号，作为系统的联动触发信号，探测器的组合宜采用感烟火灾探测器和感温火灾探测器；
2)显示系统所处的手动、自动转换状态；
3)自动控制装置应在接到两个独立的火灾信号后才干启动；手动控制装置和手动与自动转换装置应设在防护区疏散出口的门外便于操作的地方，安装高度为中心点距地面1.5m；
4)在报警、喷射各阶段，控制室应有相应防护区域的火灾探测器的报警信号、选择阀动作的反馈信号、压力开关的反馈信号的声、光警报，并能手动切除声响信号；
5)在释放气体阶段，应自动关闭该防护区域的防火门、窗、停止送排风机及关闭相应阀门，停止空气调节系统及关闭设立在该防护区域的电动防火阀，关闭有关部位的防火阀；
6)在储瓶间内或防护区疏散出口门外便于操作的地方，应设立机械应急操作手动启、停控制按钮；
7)重要出入口门上方应设气体灭火剂喷放指示标志灯及相应的声、光警报信号，同时防护区采用的相应气体灭火系统的永久性标志牌；灭火剂喷放指示灯信号，应保持到防护区通风换气后，以手动方式解除；
8)在防护区内设立手动与自动控制的转换装置，当人员进入防护区时，应能将灭火系统转换为手动控制方式；当人员离开防护区时，应能恢复为自动控制方式；防护区内外应设手动、自动控制状态的显示装置；
9)通过有爆炸危险和变电、配电场合的管网，以及布设在以上场合的金属箱体等，应设防静电接地；
10)气体灭火系统的手动控制与应急操作应有防止误操作的警示显示与措施。
5消防控制设备对泡沫灭火系统应有下列控制、显示功能：
1)控制泡沫泵及消防水泵的启、停；
2)控制泡沫灭火系统有关电动阀门的启动；
3)显示系统的工作状态。
6消防控制设备对干粉灭火系统应有下列控制、显示功能：
1)控制系统的启、停；
2)显示系统的工作状态。
7消防控制设备对常开防火门的控制应符合下列规定：
1)门任一侧的火灾探测器报警后，防火门应自动关闭；
2)防火门关闭信号应送到消防控制室。
8消防控制设备对防火卷帘的控制应符合下列规定：
1)疏散通道上的防火卷帘两侧，应设立感烟、感温火灾探测器组及警报装置，且两侧应设立手动控制按钮；
2)疏散通道上的防火卷帘，应按下列程序自动控制下降：感烟探测器动作后，卷帘下降至地(楼)面1.8米；感温探测器动作后，卷帘下降到底；
3)用作防火分隔的防火卷帘，火灾探测器动作后，卷帘应下降到底；
4)感烟、感温探测器的报警信号及防火卷帘的关闭信号应送至消防控制室。
9火灾报警后，消防控制设备对防烟、排烟设施应有下列控制、显示功能：
1)启动有关部位的防烟、排烟风机和排烟阀等，并接受其反馈信号；
2)控制挡烟垂壁等防烟设施；
3)控制排烟窗的启动，并接受其反馈信号。
10非消防电源断电及电梯的应急控制应符合下列规定：
1)确认火灾后，应能在消防控制室或在变电所按防火分区切除非消防电源；
2)确认火灾后，消防控制室发出指令，控制所有电梯降至首层或转换层，打开门后，非消防电梯断电，消防电梯投入消防使用；
3)消防控制室应显示消防电梯及客梯运营状态，并接受其反馈信号；
4)火灾发生时，停止有关部位的空调机、送风机，关闭电动防火阀，并接受其反馈信号。
11消防报警系统与照明、安全防范系统的联动：
1)火灾发生时，应能在消防控制室自动点亮疏散通道上的应急照明；
2)火灾发生时，应能在消防控制室自动打开疏散通道上的由出入口控制系统控制的通道门；
3)火灾发生时，应能在消防控制室自动打开设有汽车库管理系统的电动栏杆。
11.5火灾探测器的选择与设立
11.5.1一般规定
1根据火灾的特性选择火灾探测器时，应符合下列原则：
1)火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射，应选用感烟探测器；
2)火灾发展迅速，有强烈的火焰辐射和少量的烟、热，应选用火焰探测器；
3)一般的车库内宜采用感温探测器；
4)火灾形成特性不可预料时；应进行模拟实验，根据实验结果选择探测器。
2对无遮挡高大空间保护区域宜选用红外光束线型火灾探测器。
3使用或聚集可燃气体或可燃液体蒸气的场合应选用可燃气体探测器。
4当装有联动装置或自动灭火系统以及用单一探测器不易初期探测火灾的场合，宜采用感烟、感温探测器、火焰探测器(同类型或不同类型)的组合。
11.5.2点型火灾探测器的选择
1对不同高度的房间，可按表11.5.2—1选择点型火灾探测器。
表11.5.2—1根据房间高度选择火灾探测器
房间高度h(m)
感烟探测器
感温探测器
火焰探测器
一级
二级
三级
12<h≤20
不适合
不适合
不适合
不适合
适合
8<h≤12
适合
不适合
不适合
不适合
适合
6<h≤8
适合
适合
不适合
不适合
适合
4<h≤6
适合
适合
适合
不适合
适合
h≤4
适合
适合
适合
适合
适合
2下列场合宜选用点型感烟探测器：
1)饭店、旅馆、教学搂、办公楼的办公室、厅堂等；2)电子计算机房、通信机房、电影或电视放映室等；3)楼梯、走道、电梯机房等；4)书库、档案库等；5)有电气火灾危险的场合。
3在下列场合不宜选用感烟探测器：
1)相对湿度长期大于95％；2)气流速度大于5m／s；3)有大量粉尘、水雾滞留；4)也许产生腐蚀性气体；5)在正常情况下有烟滞留；6)产生醇类、醚类、酮类等有机物质；7)也许产生黑烟；8)也许产生蒸汽和油雾。
4在下列场合宜选用感温探测器：
1)相对湿度经常高于95％；2)也许发生无烟火灾；3)有大量粉尘；4)在正常情况下有烟和蒸汽滞留；5)厨房、锅炉房、发电机房、茶炉房、烘干车间、汽车库等；6)吸烟室等；7)其它不宜安装感烟探测器的厅堂和公共场合。
5也许产生阴燃火或者如发生火灾不及早报警将导致重大损失的场合，不宜选用感温探测器；温度在0℃以下的场合，不宜选用定温探测器，正常情况下温度变化较大的场合，不宜选用差温探测器。
6在下列场合宜选用火焰探测器：
1)火灾时有强烈的火焰辐射；2)无阴燃阶段的火灾(如液体燃烧火灾等)；3)需要对火焰做出快速反映。
7在下列场合不宜选用火焰探测器：
1)也许发生无焰火灾；2)在火焰出现前有浓烟扩散；3)探测器的镜头易被污染；4)探测器的“视线”’易被遮挡；5)探测器易受阳光或其它光源直接或间接照射；6)在正常情况下有明火作业，或者受液体面、旋转机器零件反射以及电焊、x射线、弧光、闪电等影响。
11.5.3线型火灾探测器的选择
1下列场合宜选用红外光束感烟探测器：
1)无遮挡高大空间的库房、博物馆、展览馆等；
2)古建筑、文物保护的高大厅堂馆所等；
3)装设红外光束感烟探测器的场合，需采用防止吊车、叉车等机械平常操作遮挡红外光束，引起误报的措施。
2下列场合或部位宜选择线型感温探测器：
1)公路隧道、铁路隧道等；
2)不易安装点型探测器的夹层、闷顶；
3)其他环境恶劣不适合点型探测器安装的危险场合。
3下列场合或部位宜选用缆式线型感温探测器：
1)电缆隧道、电缆夹层、电缆竖井、重要的电缆桥架、托盘等；
2)配电装置、开关设备、变压器等；
3)各种皮带输送装置；
4)控制室、计算机室的闷顶内、地板下及重要设施隐蔽处等；
5)其他环境恶劣不适合点型探测器安装的危险场合。
4下列场合宜选用空气管式线型差温探测器：
1)也许产生油类火灾且环境恶劣的场合；
2)不易安装点型探测器的夹层、闷顶。
11.5.4可燃气体探测器的选择
1下列场合宜选用可燃气体探测器：
1)使用管道煤气或天然气的厨房；
2)燃气站和燃气表房以及大量存储液化石油气罐的场合；
3)其它散发可燃气体和可燃蒸汽的场合；
4)有也许产生一氧化碳气体的场合，宜选用一氧化碳气体探测器。
2爆炸性气体场合气体探测器的选用：
1)防爆场合选用的探测器应为防爆型；
2)探测器的报警灵敏度应按照所需探测的气体进行标定，一级报警后(达成爆炸下限的25％)应控制启动有关排风机、送风机，二级报警后(达成爆炸下限的50％)应控制切断有关可燃气体的供应阀门。
3可燃气体探测器的安装：
1)探测器的安装高度应根据所需检测的气体的比重拟定，可燃气体密度小于空气密度(如天然气、城市煤气)，可燃气体探测器安装位置应距离顶棚0.3m，可燃气体密度大于空气密度(如液化石油气)，可燃气体探测器安装位置应距离地面0.3m；
2)探测器的水平安装位置应靠近燃气阀门、管道接头、燃气表、燃气用品等气体容易泄露的部位。
11.5.5图像型火灾探测器的选择
1双波段火灾探测器的选用
1)双波段火灾探测器采用双波段图像火焰探测技术，在报警方式上属于感火焰型火灾探测器件，具有可以同时获取现场的火灾信息和图像信息的功能特点，将火焰探测和图像监控有机地结合在一起，为防爆型。
2)双波段火灾探测器可用于易产生明火的各类场合，如家具城、档案库、电气机房、物资库、油库等大空间以及环境恶劣场合。
3)双波段火灾探测器的设计规定各产品不尽相同，实际工程中应参见相关产品样本。
2线型光束图像感烟探测器的选用
1)线形光束图像感烟火灾探测器采用光截面图像感烟火灾探测技术，在报警方式上属于线型感烟火灾探测器件，它可对被保护空间实行任意曲面式覆盖，具有分辨发射光源和其它干扰光源的功能，具有保护面积大、响应时间短的特点。
2)线形光束图像感烟火灾探测器可用于在发生火灾时产生烟雾的场合，烟草单位的烟叶仓库、成品仓库，纺织公司的棉麻仓库、原料仓库等大空间以及环境恶劣场合。
3)线形光束图像感烟火灾探测器的设计规定各产品不尽相同，实际工程中应参见相关产品样本。
11.5.6吸气式烟雾探测器的选择
1吸气式烟雾探测器合用于火灾的初期监测，下列场合宜采用吸气式烟雾探测器：具有高空气流量、高大开敞空间、隐蔽探测、人员高度密集、有强电磁波产生或不允许有电磁干扰、人员不宜进入等特别重要场合。
2探测器按功能分为两类：
1)吸气式烟雾探测报警器：具有烟雾探测功能，具有复位、消音、自检功能，可独立于消防报警控制器使用，可对报警信号进行本地或远程输出；
2)吸气式烟雾探测器：具有烟雾探测功能，不具有复位、消音、自检功能，不可以脱离消防报警控制器独立使用，所有对探测器的操作均需通过消防报警控制器来完毕。
3探测区域不应跨越防火分区，一条管路的探测区域不宜超过500m2，一台探测器的探测区域不宜超过2023m2。
4吸气式烟雾探测火灾报警系统的每个采样孔可视为一个点式感烟探测器，采样孔的间距不应大于相同条件下点式感烟探测器的布置间距。
5在单独的房间设立的采样孔不得少于2个。
6一台探测器的采样管总长不宜超过200m，单管长度不宜超过100m。采样孔总数不宜超过100个，单管上的采样孔数量不宜超过25个。
7吸气式烟雾探测器的工作状态应在消防控制室或值班室内集中显示。
8吸气式烟雾探测器的设计规定各产品不尽相同，实际工程中应参见相关产品样本依据具体设立位置进行系统设计。
11.5.7点型火灾探测器的设立数量和布局
1探测区域内的每个房间至少应设立一只火灾探测器。
2感烟探测器、感温探测器的设立应同时满足保护面积和保护半径的规定，应按表11.5.7—1拟定。
表11.5.7—1感烟、感温探测器的保护面积和保护半径
火灾探测器的种类
地面面积S(m2)
房间高度h(m)
一只探测器的保护面积A和保护半径R
屋顶坡度θ
0≤15º
15º<0≤30º
0>30º
A(m2)
R(m)
A(m2)
R(m)
A(m2)
R(m)
感烟探测器
S≤80
h≤12
80
6.7
80
7.2
80
8.0
S>80
6<h≤12
80
6.7
100
8.0
120
9.9
h≤6
60
5.8
80
7.2
100
9.0
感温探测器
S≤30
h≤8
30
4.4
30
4.9
30
5.5
S>30
h≤8
20
3.6
30
4.9
40
6.3
3感烟、感温探测器的安装间距，应根据探测器的保护面积A和保护半径R拟定，并不声超过图11.5.7中由极限曲线D1～D11(含D9’)所规定的范围。
图11.5.7探测器安装间距的极限曲线
注：A——探测器的保护面积(m2)；
a、b——探测器的安装间距(m)。
D1一D11(含D9’)一在不同保护面积A和保护半径R下拟定探测器安装间距a、b的极限曲线；
Y、z一极限曲线的端点(在Y和z两点间的曲线范围内，保护面积可得到充足运用)。
4一个探测区域内所需设立的探测器数量，应按下式计算：
N≥S／(K×A)  (11.5.7)
式中N——应设立的探测器数量(只)，N取整数；
S——该探测区域面积(m2)；
A——探测器保护面积(m2)；
K——修正系数，特级保护对象取0.7～0.8，一级保护对象取0.8～0.9.二级保护对象0.9～1.0。
5在有梁的顶棚上设立感烟探测器、感温探测器时，应符合下列规定：
1)当梁突出顶棚的高度小于200mm时，可不考虑梁对探测器保护面积的影响；
2)当梁突出顶棚的高度在200～600mm时，应按表11.5.7—2拟定梁的影响和一只探测器可以保护梁间区域的个数，但应同时满足探测器的保护面积；
3)当梁突出顶棚的高度大于600mm时，被梁隔断的每个梁间区域至少应设立一个探测器；
4)当被梁隔断的区域面积超过一只探测器的保护面积时，则应将被隔断的区域视为一个探测区域，并应按式11.5.7计算探测器的设立数量，同时要考虑保护半径；
5)当梁间净距小于1m时，可视为平顶棚，不计梁对探测器保护面积的影响。
6在宽度小于3m的内走道顶棚上设立探测器时，宜居中布置。感温探测器的安装间距不应超10m，感烟探测器的安装间距不应超过15m，探测器距端墙的距离，不应大于探测器安装距离的一半：
表11.5.7—2按梁间区域面积拟定一只探测器保护的梁间区域的个数
探测器的保护面积A(m2)
梁隔断的梁间区域而积（m2)
一只探测器保护的梁间区域的个数
感温探测器

20
Q>12
1
8<Q≤12
2
6<Q≤8
3
4<Q≤6
4
Q≤4
5
30
Q>18
1
12<0≤18
2
9<Q≤12
3
6<Q≤9
4
Q≤6
5
感烟探测器
60
Q>36
1
24<e≤36
2
18<Q≤24
3
12<Q≤18
4
Q≤12
5
80
Q>48
1
32<Q≤48
2
24<Q≤32
3
16<e≤24
4
Q≤16
5
7探测器至墙壁、梁边的水平距离，不应小于0.5m。
8探测器周边0.5m内，不应有遮挡物。
9房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5％时，则每个被隔开的部分至少应安装一个探测器。
10探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装。探测器距离送风顶棚孔口的水平距离不应小于0.5m。
11当房屋顶部有热屏障时，感烟探测器下表面至顶棚的距离，应符合表11.5.7—3的规定。
表11.5.7—3感烟探测器下表面距顶棚(或屋顶)的距离
探测器的安装高度h(m)
感烟探测器下表面距顶棚(或屋顶)的距离d(mm)
屋顶坡度θ
θ≤15º
15º<θ≤30º
θ>30º
最小
最大
最小
最大
最小
最大
h≤6
30
200
200
300
300
500
6<h≤8
70
250
250
400
400
600
8<h≤10
100
300
300
500
500
700
10<h≤12
150
350
350
600
600
800
12锯齿型屋顶和坡度大于15°的人字型屋顶，应在每个屋脊处设立一排探测器，探测器下表面距屋顶最高处的距离，应符合表11.5.7—3的规定。
13探测器宜水平安装，如必需倾斜安装时，倾斜角不应大于45°。
14在电梯井、升降机井设立探测器时，其位置宜在井道上方的机房顶棚上。
15一氧化碳火灾探测器，可设立在任何气体可以扩散到的部位。
11.5.8线型火灾探测器的设立
1光束感烟探测器的光束轴线距顶棚的垂直距离宜为0.3～1.0m，距地面高度不宜超过20m。
2当房间高度12m以下时，在贴近顶棚下方墙壁(或支架)上设立；当房间高度为12～25m时，探测器应设立在开窗和通风空气对流层下面1米处；在有关窗和通风停止工作的建筑中，宜在贴近顶棚下方墙壁(或支架)上增设探测器，上下探测器宜交错布置。
3相邻两组光束感烟探测器的水平距离不应大于14m，探测器距侧墙水平距离不应大于7m且不应小于0.5m。探测器的发射器和接受器之间的距离不宜超过100m。
4缆式线型定温探测器在电缆桥架或支架上设立时，宜采用接触式布置，在各种皮带输送装置上设立时，宜设立在装置的过热点附近。
5设立在顶棚下方的空气管式线型差温探测器，距顶棚的距离宜为0.1m，相邻线路之间的水平距离不宜大于5m；管路至墙壁的距离宜为1～1.5m。
11.6手动火灾报警按钮的设立
11.6.1每个防火分区应至少设立一只手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的步行距离，不应大于30m。
11.6.2手动火灾报警按钮宜设立在公共活动场合的出人口处和其他明显便于操作的部位，当安装在墙上时，其底边距地(楼)面高度宜为1.3～1.5m，且应有明显的标志。
11.6.3消火栓是用户和消防人员灭火的重要工具，临时高压给水系统的每个消火栓处应设直接启动消火栓泵的按钮，并应设有保护按钮的措施。消火栓按钮若采用总线编码模块报警时，应在消火栓按钮与消防水泵房之间设立独立于总线的专用控制线路，用于直接启动消火栓泵。
11.7火灾应急广播与火灾警报装置
11.7.1控制中心报警系统应设立火灾应急广播系统，集中报警系统宜设立火灾应急广播系统。
11.7.2火灾应急广播扬声器的设立应符合下列规定：
1民用建筑内扬声器应设立在走道、大厅、餐厅等公共场合，每个扬声器的额定功率不应小于3W，其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的步行距离不大于25m；在走道交叉处、拐弯处均应设立扬声器，走道最后一个扬声器距走道末端不大于12.5m；
2在部分工业厂房、停车场、大型商场、娱乐场合、空调机房、风机房、洗衣机房等有背景噪声的扬声器，在其播放范围内最远点的播放声压级应高于背景噪声15dB；
3客房设专用扬声器时，其功率不宜小于1.0W。
11.7.3火灾应急广播系统宜设立专用的播放设备，若与建筑物内公共广播合用时，应符合下列规定：
1火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态；
2床头柜内设有服务性音乐广播扬声器时，应有火灾应急广播功能；客房无服务性广播时，宜设立应急广播，功率不小于1W；客房无扬声器时，设在客房外走道的每个扬声器的实配输入功率不应小于3W，且扬声器在走道内的设立间距不宜大于10m；
3消防控制室应能监控用于火灾应急广播的扩音机的工作状态，并能遥控启动扩音机和扬声器播音。
11.7.4应设立火灾应急广播备用扩音机，其容量不应小于火灾时同时广播的火灾应急广播扬声器最大容量总和的1.5倍。
11.7.5特级保护对象的建筑物各避难层内应设立可独立监控的火灾应急广播系统。
11.7.6火灾应急广播配线应符合下列原则：
1应按疏散楼层或疏散区域分回路馈线；各输出回路应设有输出显示信号和保护控制功能等；
2当其回路有故障时，不应影响其它回路的正常工作；
3应急广播线路不得与其它(涉及火警信号、联动控制信号等)线路同管或同槽敷设；
4应急广播所用的扬声器不应加开关控制，若设立开关或设有音量调节器时，则应采用三线式配线，火灾时强制转为应急广播。
11.7.8火灾应急广播馈线电压不宜大于100V，各楼层宜设立馈线隔离变压器。
11.7.9火灾警报装置应符合下列规定：
1设立火灾自动报警系统的场合，应设立火灾警报装置；
2每个防火分区至少设立一个火灾警报装置，其位置宜设在各楼层走道靠近楼梯出口处；警报装置宜采用手动或自动控制方式；
3在环境噪音大于60dB的场合设立火灾警报装置时，其警报装置的声压级应高于背景噪声15dB；
4在设有火灾应急广播的建筑物内，应同时设立火灾警报装置，并应采用先呜警报8～16s，再隔2～3s后播放应急广播20～40s，间隔播放，也可以根据疏散时间手动控制播放程序。
11.8消防专用电话
11.8.1消防专用电话应为独立的消防通信系统。
11.8.2消防专用电话应设立消防专用电话总机，且宜选择共电式电话总机或对讲通信电话设备。用户电话机应能摘机即可呼喊。
11.8.3消防控制室、消防值班室等处应装设向公安消防部门直接报警的外线电话。
11.8.4电话塞孔在墙上安装时，其底边距地高度应在1.3～1.5m。
11.8.5电话分机或电话塞孔的设立应符合下列规定：
1民用建筑中下列部位应设立消防专用电话分机：
1)消防水泵房、备用发电机房、变配电室、重要通风和空调机房、排烟机房、消防电梯机房、消防电梯轿厢以及与消防联动控制有关的且经常有人值班的机房等；
2)灭火系统操作装置处或其控制室。
2设有手动报警按钮或消火栓按钮等处宜设立消防电话塞孔。
3特级保护对象建筑物各避难层应每隔20m设立一个消防专用电话分机或电话塞孔。
11.9火灾应急照明
11.9.1为火灾事故提供的应急照明称为火灾应急照明，其应涉及备用照明、疏散照明，其设立应符合下列规定：
1供消防作业及救援人员继续工作的场合应设立备用照明；
2供人员疏散，并为消防人员在最后阶段撤离火灾场合，应设立疏散指示标志灯和疏散照明；
3火灾应急照明所选用的灯具应为符合国家有关准入制度的产品；
4除蓄光型消防安全疏散标志外，火灾应急照明应采用蓄电池电源作为应急电源。
11.9.2公共建筑的下列部位应设立备用照明：
1消防控制室、自备电源室、配电室、消防水泵房、防排烟机房、电话总机房以及在火灾时仍需要坚持工作的其他房间等；
2通信机房、大中型电子计算机房、BAS中央控制站、安全防范控制中心等重要技术用房；
3建筑高度超过100m的高层民用建筑的避难层，以及屋顶消防救护用直升飞机停机坪。
11.9.3公共建筑、一类居住建筑的下列部位，应设立疏散照明：
1封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室；
2疏散走道和各安全出口处；
3建筑高度24m以下建筑物中的观众厅、建筑面积大于400m。的展览厅、多功能厅、餐厅、宴会厅、会议厅、候车(机)厅、营业厅、办公大厅及其它人员密集场合；
4建筑面积大于200m。的演播室；
5人员密集且建筑面积大于300m。的地下、半地下建筑或地下室、半地下室中的公共活动房间；
6高层民用建筑中的观众厅、展览厅、多功能厅、餐厅、宴会厅、会议厅、候车(机)厅、营业厅、办公大厅和避难层(间)及其它人员密集场合。
7除二类居住建筑外，高层建筑的疏散走道和各安全出入口应设灯光疏散走道标志和安全出口标志。
11.9.4备用照明灯具宜设立在墙面或顶棚上。安全出口标志灯具宜设立在安全出口的上方，底边距地不宜低于2m。疏散通道的疏散指示标志灯具，宜设立在走道及转角处离地面1.0m以下墙面上、柱上或地面上，且间距不应大于20m。当厅室面积较大，必须装设在天棚上时，灯具应明装，且距地不宜大于2.5m。
11.9.5候机楼、长途汽车客运站、公共交通枢纽、火车站、地铁车站，旅馆、学生宿舍，平战结合的人民防空工程和其它地下民用建筑，歌舞厅、卡拉0K厅、夜总会、录像放映厅、桑拿浴室、游艺厅、保龄球馆、网吧等公共娱乐场合，医院的病房楼等医疗保健和婴幼老弱残障人员服务设施，商店、礼堂、体育馆、影居0院等人员密集的公共建筑和场合，当消防性能化设计规定期，应在其疏散走道和重要疏散路线的地面或靠近地面的墙上设立电光源型或蓄光型疏散导流标志。当上述场合的疏散走道为长度超过20m的内走道时，疏散指示标志的间距不应大于10m。当消防性能化设计无规定期，疏散指示标志已能满足安全疏散指示的规定。由于这些场合人员密集，为防止疏散人流遮挡疏散指示标志，应将疏散指示
