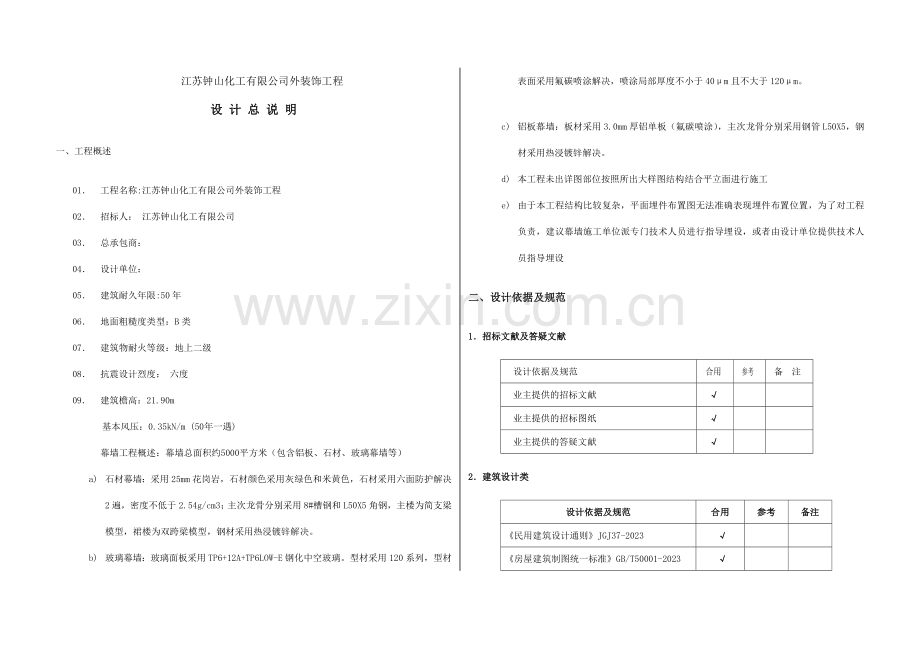

江苏钟山化工有限公司外装饰工程
设 计 总 说 明
一、工程概述
01． 工程名称:江苏钟山化工有限公司外装饰工程
02． 招标人： 江苏钟山化工有限公司
03． 总承包商：
04． 设计单位：
05． 建筑耐久年限:50年
06． 地面粗糙度类型：B类
07． 建筑物耐火等级：地上二级
08． 抗震设计烈度： 六度
09． 建筑檐高：21.90m
基本风压：0.35kN/m (50年一遇)
幕墙工程概述：幕墙总面积约5000平方米（包含铝板、石材、玻璃幕墙等）
a) 石材幕墙：采用25mm花岗岩，石材颜色采用灰绿色和米黄色，石材采用六面防护解决2遍，密度不低于2.54g/cm3；主次龙骨分别采用8#槽钢和L50X5角钢，主楼为简支梁模型，裙楼为双跨梁模型，钢材采用热浸镀锌解决。
b) 玻璃幕墙：玻璃面板采用TP6+12A+TP6LOW-E钢化中空玻璃。型材采用120系列，型材表面采用氟碳喷涂解决，喷涂局部厚度不小于40μm且不大于120μm。
c) 铝板幕墙：板材采用3.0mm厚铝单板（氟碳喷涂），主次龙骨分别采用钢管L50X5，钢材采用热浸镀锌解决。
d) 本工程未出详图部位按照所出大样图结构结合平立面进行施工
e) 由于本工程结构比较复杂，平面埋件布置图无法准确表现埋件布置位置，为了对工程负责，建议幕墙施工单位派专门技术人员进行指导埋设，或者由设计单位提供技术人员指导埋设
二、设计依据及规范
1．招标文献及答疑文献
设计依据及规范
合用
参考
备注
业主提供的招标文献
√
业主提供的招标图纸
√
业主提供的答疑文献
√

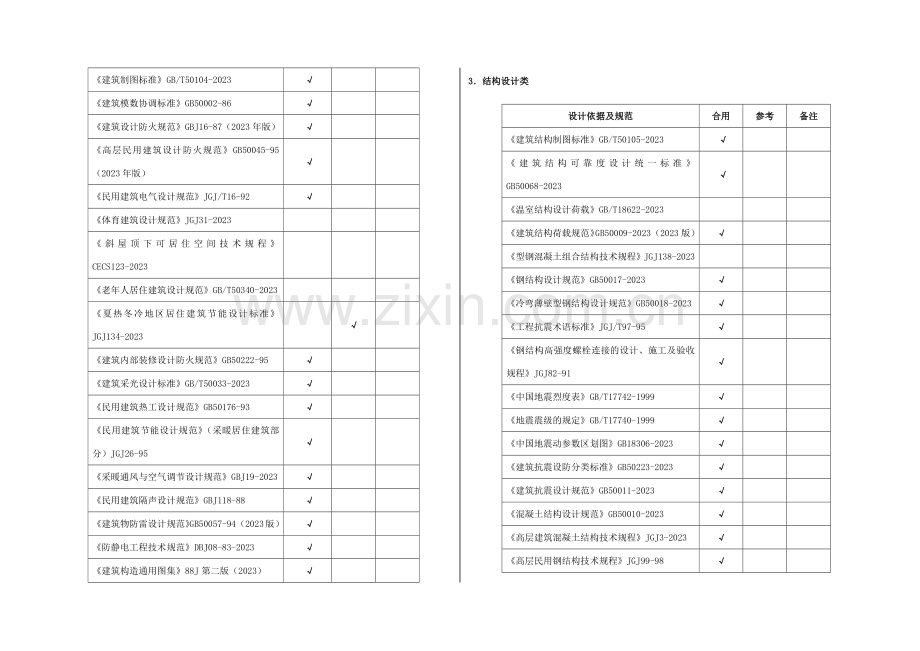

2．建筑设计类
设计依据及规范
合用
参考
备注
《民用建筑设计通则》JGJ37-2023
√
《房屋建筑制图统一标准》GB/T50001-2023
√
《建筑制图标准》GB/T50104-2023
√
《建筑模数协调标准》GB50002-86
√
《建筑设计防火规范》GBJ16-87（2023年版）
√
《高层民用建筑设计防火规范》GB50045-95（2023年版）
√
《民用建筑电气设计规范》JGJ/T16-92
√
《体育建筑设计规范》JGJ31-2023
《斜屋顶下可居住空间技术规程》CECS123-2023
《老年人居住建筑设计规范》GB/T50340-2023
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2023
√
《建筑内部装修设计防火规范》GB50222-95
√
《建筑采光设计标准》GB/T50033-2023
√
《民用建筑热工设计规范》GB50176-93
√
《民用建筑节能设计规范》（采暖居住建筑部分）JGJ26-95
√
《采暖通风与空气调节设计规范》GBJ19-2023
√
《民用建筑隔声设计规范》GBJ118-88
√
《建筑物防雷设计规范》GB50057-94（2023版）
√
《防静电工程技术规范》DBJ08-83-2023
√
《建筑构造通用图集》88J第二版（2023）
√
3．结构设计类
设计依据及规范
合用
参考
备注
《建筑结构制图标准》GB/T50105-2023
√
《建筑结构可靠度设计统一标准》GB50068-2023
√
《温室结构设计荷载》GB/T18622-2023
《建筑结构荷载规范》GB50009-2023（2023版）
√
《型钢混凝土组合结构技术规程》JGJ138-2023
《钢结构设计规范》GB50017-2023
√
《冷弯薄壁型钢结构设计规范》GB50018-2023
√
《工程抗震术语标准》JGJ/T97-95
√
《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91
√
《中国地震烈度表》GB/T17742-1999
√
《地震震级的规定》GB/T17740-1999
√
《中国地震动参数区划图》GB18306-2023
√
《建筑抗震设防分类标准》GB50223-2023
√
《建筑抗震设计规范》GB50011-2023
√
《混凝土结构设计规范》GB50010-2023
√
《高层建筑混凝土结构技术规程》JGJ3-2023
√
《高层民用钢结构技术规程》JGJ99-98
√
《网壳结构技术规程》JGJ61-2023
4．幕墙设计类
设计依据及规范
合用
参考
备注
《建筑幕墙》GBT_21086-2023
√
《玻璃幕墙工程技术规范》JGJ102-2023
√
《金属、石材幕墙工程技术规范》JGJ133-2023
√
《点支式玻璃幕墙工程技术规程》CECS127-2023
√
《建筑瓷板装饰工程技术规程》CECS101-98
√
《建筑幕墙物理性能分级》GB/T15225-94
√
《建筑玻璃应用技术规程》JGJ113-2023
√
《玻璃幕墙光学性能》GB/T18091-2023
√
5．门窗设计类
设计依据及规范
合用
参考
备注
《建筑门窗扇开关方向及开关标准》GB5825-86
√
《铝合金门》GB/T8478-2023
√
《铝合金窗》GB/T8479-2023
√
《钢质防火窗》GB16809-1997
√
6．施工管理类
设计依据及规范
合用
参考
备注
《建设工程项目管理规范》GB/T50326-2023
√
《建筑工程施工质量验收统一标准》GB50300-2023
√
《建设工程施工现场供用电安全规范》GB50194-93
√
《建筑钢结构焊接技术规程》JGJ81-2023
√
《建筑工程冬季施工规程》JGJ104-97
√
《塔桅钢结构施工及验收规程》CECS80-96
√
7．检测验收类
设计依据及规范
合用
参考
备注
《建筑工程施工质量验收统一标准》GB50300-2023
√
《建筑防腐工程施工及验收规范》GBJ212-92
√
《玻璃幕墙工程质量检查标准》JGJ/T139-2023
√
《建筑装饰装修工程质量验收规范》GB50210-2023
√
《建筑幕墙气密、水密、抗风压性能检测方法
》GB/T15227-2023
√
《钢结构工程施工质量验收规范》GB50205-2023
√
《钢材力学及工艺性能实验取样规定》GB2975-82
√
《塑料门窗安装及验收规程》JGJ103-96
《建筑防腐蚀工程施工及验收规范》GB50212-91
√
《建筑幕墙抗震性能振动台实验方法》GB/T18575-2023
√
《建筑幕墙平面内变形性能检测方法》GB/T18250-2023
√
《建筑外窗保温性能分级及检测方法》GB/T8484-2023
√
《屋面工程质量验收规范》GB50207-2023
《金属材料 线材 反复弯曲实验方法》GB/T238-2023
√
《建筑外窗空气声隔声性能分级及检测方法》GB/T8485-2023
√
《建筑外窗采光性能分级及检测方法》GB/T11976-2023
√
《建筑外窗气密性能分级及检测方法》GB/T7107-2023
√
《建筑外窗抗风压性能分级及检测方法》GB/T7106-2023
√
《建筑外窗水密性能分级及检测方法》GB/T7108-2023
√
《硫化热塑性橡胶撕裂强度的测定》GB/T529-1999
√
《橡胶袖珍硬度计压入硬度实验方法》GB/T531-1999
√
《混凝土结构工程施工质量验收规范》GB50204-2023
√
《金属材 料室温拉伸实验方法》GB/T228-2023
√
《建筑密封材料实验方法 》GB/T13477-2023
√
《天然饰面板材实验方法》GB/T9966-2023
√
8．铝型材及铝板类
设计依据及规范
合用
参考
备注
《铝合金建筑型材》GB/T5237.1∽5237.5
√
《铝及铝合金阳极氧化、阳极氧化膜的总规范》 GB8013-87
√
《铝及铝合金加工产品的化学成分》GB/T3190
√
《铝及铝合金轧制板材》GB3380-97
√
《铝及铝合金彩色涂层板、带材》YS/T431-2023
√
《铝塑复合板用带板》YS/T432-2023
《铝及铝合金热挤压管 第一部分：无缝圆管》GB/T4437.1-2023
√
《铝幕墙板 板基》YS/T429.1-2023
√
《铝塑复合板》GB/T17748-1999
√
《铝幕墙板 氟碳喷涂铝单板》YS/T429.2-2023
√
9．玻璃类
设计依据及规范
合用
参考
备注
《浮法玻璃》GB11614-99
√
《建筑用安全玻璃 钢化玻璃》GB15763.2-2023
√
《幕墙用钢化玻璃与半钢化玻璃》GB17841-1999
√
《普通平板玻璃》GB4871-85
《中空玻璃》GB11944-2023
√
《防弹玻璃》GB17840-99
《建筑用安全玻璃 防火玻璃》GB15763.1-2023
√
《夹层玻璃》GB9962-99
√
《夹丝玻璃》JC433-96
《镀膜玻璃 第一部分 阳光控制镀膜玻璃》GB/T18915.1-2023
√
《镀膜玻璃 第二部分 低辐射镀膜玻璃》GB/T18915.2-2023
√
《着色玻璃》GB/T18701-2023
√
《建筑装饰用微晶玻璃》JC/T872-2023
《压花玻璃》JC/T511-2023
10．钢材类
设计依据及规范
合用
参考
备注
《碳素结构钢》GB700-88
√
《低合金高强度结构钢》GB1597
√
《优质碳素结构钢技术条件》GB699-88
√
《不锈钢棒》GB/T1220
√
《不锈钢冷加工钢棒》GB/T4226
√
《不锈钢冷扎钢板》GB/T3280-92
√
《不锈钢热扎钢板》GB/T4237-92
√
《低合金结构钢》GB1591-88
√
《高耐候性结构钢》GB4171-2023
√
《焊接结构用耐候钢》GB4172-2023
√
《结构用冷弯空心型钢尺寸、外形、重量及允许偏差》GB6728-86
√
《结构用无缝钢管》GB/T8162-1999
√
《高层建筑结构用钢板》YB4104-2023
√
《预应力混凝土用钢绞线》GB/T5224-2023
《热轧扁钢尺寸、外形、重量及允许偏差》GB 704-88
√
《热轧不等边角钢尺寸、外形、重量及允许偏差》GB9788-88
√
《热轧槽钢尺寸、外形、重量及允许偏差》GB707-88
√
《热轧等边角钢尺寸、外形、重量及允许偏差》GB9787-88
√
《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB709-88
√
《热轧工字钢尺寸、外形、重量及允许偏差》GB706-88
√
《热轧圆钢和方钢尺寸、外形、重量及允许偏差》GB702-86
√
《不锈钢丝绳》GB/T9944-2023
《建筑用轻钢龙骨》GB/T11981-2023
√
《结构用不锈钢无缝钢管》GB/T14975-2023
√
《结构用高频焊接薄壁H型钢》JG/T137-2023
《冷弯型钢》GB/T6725-2023
√
《预应力筋用锚具、夹具和连接器》GB/T14370-2023
《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2023
11．花岗岩类
设计依据及规范
合用
参考
备注
《天然板石》GB/T18600-2023
√
《天然花岗石建筑板材》GB/T18601-2023
√
《天然大理石建筑板材》GB/T19766-2023
√
《天然花岗石荒料》JC/T204-2023
√
《天然大理石荒料》JC/T202-2023
√
《天然石材产品放射防护分类控制标准》JC518-93
√
《干挂天然花岗石饰面建筑板材及其不锈钢配件》JC830.1~830.2-98
√
《异型装饰石材》JC.T847-99
√
《天然饰面石材术语》GB/T13890-92
√
《干挂天然花岗石》JC830-1998
√
《天然石材统一编号》GB/T17670-1999
√
《建筑表面用有机硅防水剂》JC/T902-2023
√
《干挂石材幕墙用环氧胶粘剂》JC887-2023
√
12．橡胶及塑料制品类
设计依据及规范
合用
参考
备注
《硅酮建筑密封胶》GB/T14683-2023
√
《建筑用硅酮结构密封胶》GB16776-2023
√
《建筑幕墙窗用用弹性密封剂》JC485-92
√
《聚硫建筑密封胶》JC483-92
√
《中空玻璃用弹性密封剂》JC486-92
√
《建筑门窗密封毛条技术条件》JC/T635-1996
√
《丙烯酸酯建筑密封膏》JC484-92
《聚氨酯建筑密封膏》JC482-96
√
《建筑密封材料实验方法》GB/T13477.1∽13477.20-2023
√
《混凝土接缝用密封胶》JC/T881-2023
√
《幕墙玻璃接缝用密封胶》JC/T882-2023
√
《石材幕墙接缝用密封胶》JC/T883-2023
√
《彩色钢板用建筑密封胶》JC/T884-2023
《建筑用防霉密封胶》JC/T885-2023
13．建筑配件类
设计依据及规范
合用
参考
备注
《螺纹紧固件应力截面积和承载面积》GB/T16823.1-1997
√
《紧固件机械性能螺母粗牙螺纹》GB.T3098.2-2023
√
《紧固件机械性能螺栓、螺钉和螺柱》GB.T3098.1-2023
√
《紧固件机械性能自攻螺钉》GB.T3098.5-2023
√
《紧固件机械性能 螺栓、和螺柱》GB3098-2023
√
《紧固件机械性能 螺母 粗牙螺纹》GB3098-2023
√
《紧固件机械性能 螺母 细牙螺纹》GB3098-2023
√
《紧固件机械性能 不锈钢螺栓、螺钉、螺柱》GB3098-2023
√
《紧固件机械性能 不锈钢 螺母》GB3098-2023
√
《螺栓或螺钉和平垫卷组合件》GB/T9074.1-2023
√
《栓接结构用紧固件》GB/T18230.1∽18230.7-2023
√
《射钉》GB/T18981-2023
√
《抽芯铆钉》GB12619-90
√
《点支式玻璃幕墙支承装置》JG138-2023
《吊挂式玻璃幕墙支承装置》JG139-2023
《紧固件公差 螺栓、螺钉、螺柱和螺母》GB/T3103-2023
√
14．防火保温材料类
设计依据及规范
合用
参考
备注
《绝热用岩棉矿棉及其制品》GB/T11835-98
√
《绝热用挤塑聚苯乙烯泡沫塑料（XPS）》GB/T10801.2-2023
√
15. 其它规范
设计依据及规范
合用
参考
备注
《城市区域环境噪声标准》国家环境保护局
√
《环境空气质量标准》GB3095-1996
√
《钢结构防火涂料》GB14907-2023
√
《金属覆盖层钢铁制件热浸镀锌层技术规定及实验方法》GB/T13912-2023
√
《金属和其他无机覆盖层热喷涂锌铝及其合金》GB.T9793-97
√
《建筑卷扬机》GB/T1955-2023
√
《铝型材截面几何参数算法及计算机程序规定》YS/T437-2023
√
《钛及钛合金板材》GB/T3621-94
《铜及铜合金板材》GB/T2040-2023
《外墙无机建筑涂料》JG/T26-2023
《防静电工程技术规范》DGJ08-83-2023
√
《建筑用铝型材、铝板氟碳涂层》JG/T133-2023
√
《工程网络计划技术规程》JGJ/T121-99
√
《擦窗机》GB19154-2023
√
《高处作业吊蓝》GB19155-2023
√
三、幕墙技术说明：
a、石材幕墙方案说明：
石材面板根据使用位置的不同分为两种：
1. 石材：25mm厚石材（石材品种待定）
系统主楼龙骨竖向采用8#槽钢，横向采用L50*5角钢，龙骨表面热浸镀锌解决，面板通过不锈钢T型挂件固定在横向龙骨上。
此系统具有以下特点：
1) 本系统采用镀锌槽钢作为立柱，采用镀锌角钢作为横梁，不仅惯性矩大，抗变形能力强，并且采购方便、成本较低；
2) 横梁与立柱间通过钢连接件采用不锈钢螺栓连接，不仅具有较强的传力能力和抗扭转能力，更具有较大的调节范围，适应性较好；
3) 不锈钢T挂件具有前后调节的长圆孔，可有效地保证花岗岩幕墙表面的平整度；
4) 花岗岩与不锈钢挂件通过改性环氧胶粘剂可靠地粘接，此胶固化速度快（初凝30min），固化后具有一定弹性；
5) 花岗岩通过厚度不小于3mm硬质PVC垫块将自重传递到不锈钢挂件上，避免刚性接触；
6) 本系统采用石材用建筑密封胶进行有效的密封，具有较高的密封性能；
7) 立柱、横梁、不锈钢挂件采用M8的不锈钢螺栓连接，可以承受较大的荷载；
8) 所有采用工厂内加工：石材是一种天然材料，其才质均匀性较差，弯曲强度离散性大，属于脆性材料，并且面板在上墙前都需要通过开采、运送、锯切、磨削等加工工序，每道加工工序都会对花岗岩的强度导致不同限度的损害，板材内部难免会产生一些轻微的内伤，特别是现场手工或小型机械开槽，更难以保证。所以我们所有采用工厂加工，现场直接安装；厂内加工（涉及开槽）能使用大型机器设备，能尽量的控制对石材的损伤。
石材幕墙标准横剖节点
石材幕墙标准纵剖节点
b、玻璃幕墙方案说明：
玻璃幕墙：玻璃面板采用TP6+12A+TP6LOW-E钢化中空玻璃，幕墙竖龙骨采用隔热片式玻璃幕墙系统。型材表面采用氟碳喷涂解决，喷涂厚度不小于40μm且不大于120μm。
根据构造及建筑效果的规定，使之更适合本工程。（采用标准化的产品可以真真正正为业主节省一些不必要的费用）。该体系具有以下特点：
1. 立柱与主体结构之间采用螺栓连接，通过三维调整消除主体结构施工误差的不利影响；
2. 横梁采用开口铝合金型材，具有较强的抗弯曲及抗扭转能力，能满足大分格幕墙的需要，便于施工；
3. 横梁与立柱间采用贯通立柱的不锈钢螺栓连接，具有较强的传力能力及抗扭转的能力；
4. 需要与硅酮结构胶粘结的铝合金型材采用分离式设计，保证硅酮结构胶直接粘结到铝合金阳极氧化表面上；
5. 玻璃板块采用承重铝托条将玻璃自重直接传到横梁上的结构形式，连接可靠性较高；
6. 室内采用邵氏硬度为60±5的三元乙丙胶条采用穿条式干法密封，室外采用邵氏硬度为60±5的三元乙丙胶条采用塞压式干法密封与湿法密封相结合的密封方式，提高密封性能、方便施工；
7. 启动扇的窗扇和窗框都采用在工厂先组框的设计形式，保证启动扇的精度及整体性；
8. 启动扇采用上部吊挂，防脱，防噪音设计，在提高启动扇安全度的同时，保证启动灵活、轻松；
9. 启动扇采用1mm厚隔热胶条进行断热设计，具有较高的隔热性能；
10. 启动扇可安装可靠性较高的欧式多点锁，并采用不锈钢伸缩臂进行限位，也可根据工程需要安装不锈钢撑挡限位；
11. 在启动框的角部增长不锈钢组角钢片加强角部连接，提高启动框角部的平整度；
12. 启动扇设立两道邵氏硬度为40±5的三元乙丙西格玛胶条进行密封，并在外侧设有防尘披水胶条，在外侧下部、两侧上部分别设有排水孔、气压平衡孔，在提高密封性的同时提高隔热性能；
13. 铝合金压板与立柱、横梁采用M5×30不锈钢机制螺丝连接，不仅安装方便，可靠性也较高，并可承受较大的荷载。
与TP6+12A+TP6钢化单层彩釉中空玻璃相间布置，幕墙横明框采用隔热片式玻璃幕墙系统，虽说是衡明竖隐，但为了达成设计院建筑师的设计效果，在一个彩釉玻璃造型板块间横
四、建筑幕墙的物理性能
建筑幕墙的物理性能
幕墙的物理性能等级是依据《建筑幕墙气密、水密、抗风压性能检测方法》GB/T21086-2023按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定的，其分级符合国家现行规范《建筑幕墙》GBT_21086-2023的规定。
1.风压变形性能
根据GB/T21086-2023规定，风压变形性能分2级，如下表：
分级指标
分 级
P3（KPa）
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
1.5＞P3≥1.0
2.0＞P3≥1.5
2.5＞P3≥2.0
3.0＞P3≥2.5
3.5＞P3≥3.0
分级指标
分 级
P3（KPa）
Ⅵ
Ⅶ
Ⅷ
Ⅸ
4.0＞P3≥3.5
4.5＞P3≥4.0
5.0＞P3≥4.5
P3≥5.5
表中P3为风荷载标准值，其含义是在P3作用下，幕墙重要受力杆件(铝型材)的相对挠度值不应大于L/180（L—杆件长度）。在幕墙重要受力杆件的设计计算中，还需考虑与风压标准值相应的设计值，并考虑与地震（温度）等作用的组合，在这些组合作用下，幕墙重要受力杆件的最大应力不得大于材料的设计强度值。
本项目大面墙的最大风荷载标准值为1.82KN/㎡,该值相应的风压变形性能等级，设计的幕墙按较高规格，采用Ⅴ级标准进行设计。
2.雨水渗漏性能
根据GB/T21086-2023规定，雨水渗漏性能按下表分级。
分 数
指 标
部位区别
等 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
P（Pa）
固定部位
700＞△P≥500
1000＞△P≥700
1500＞△P≥1000
2023＞△P≥1500
△P≥2023
可启动部位
350＞△P≥250
500＞△P≥350
700＞△P≥500
1000＞△P≥700
△P≥1000
在《玻璃幕墙工程技术规范》JGJ102-2023中4.2.5条规定玻璃幕墙的水密性设计值P=0.75×1000μzμsW0。本工程所在的城市的基本风压为0.35 kN/m2，风压高度变化系数为1.533，体型系数取1.2，最后得P=1.036Pa。按照Ⅲ级设计，幕墙均为高性能幕墙，其在雨水渗透性能保障上重要有以下几点：
幕墙均为高性能幕墙，其在雨水渗透性能保障上重要有以下几点：
2.1启动扇采用邵氏硬度为40±5的两道三元乙丙西格马胶条和一道三元乙丙舌状胶条进行三道干密封。
2.2启动扇部位设计由三道密封胶条所组成的双层等压腔，并在等压腔的下侧设有排水孔和气压平衡孔。
2.3固定玻璃内侧采用穿入式密封胶条，外侧采用转角处不间断的塞压式密封胶条；并且，在外侧密封胶条上面还注有硅酮耐候密封胶，以提高防水密封效果。
2.4内部构造设有排水系统，能把渗入到玻璃与铝合金之间空腔内的水有组织的排放到室外。
2.5玻璃四周与铝框交接处进行全密封打胶解决，有效防止室外水流入，使防水性能达成最优。
3.空气渗透性能：
在标准状态下，压力差为10Pa的空气渗透量q为分级依据，其分级指标应符合下表规定。
分 数
指 标
等 级
类别
Ⅰ
Ⅱ
Ⅲ
Ⅳ
q
启动部分
2.5＜q≤4.0
1.5＜q≤2.5
0.5＜q≤1.5
q≤0.5
幕墙整体
2.0＜q≤4.0
1.2＜q≤2.0
0.5＜q≤1.2
q≤0.5
空气渗透性能将影响幕墙的保温性能，所以q值应尽量小。根据空气渗透与雨水渗漏相称的原则按II级进行设计。
4.平面内变形性能
玻璃幕墙平面内变形性能，非抗震设计时，应按主体结构弹性层间位移角限值进行设计；抗震设计时，应按主体结构弹性层间位移角限值的3倍进行设计。
楼层弹性层间位移角限值
结 构 类 型
弹性层间位移角限值
钢筋混凝土框架
1/550
钢筋混凝土框架-剪力墙，框架-核心筒，板柱-剪力墙
1/800
钢筋混凝土筒中筒；剪力墙
1/1000
钢筋混凝土框支层
1/1000
多、高层钢结构
1/300
建筑幕墙平面内变形性能分级值
分级指标
一
二
三
四
五
层间变位值
1/300>r
1/200>r≥1/300
1/150>r≥1/200
1/100>r≥1/150
r≥1/100
5. 保温性能
以传热系数K进行分级，其分级指标应符合下表规定，安Ⅳ级设计。
分级指标
等 级
K
Ⅰ
Ⅱ
Ⅲ
Ⅳ
K≥5.0
5.0＞K≥4.0
4.0＞K≥3.0
3.0＞K≥2.5
分级指标
等 级
K
Ⅴ
Ⅵ
Ⅶ
Ⅷ
2.5＞K≥2.0
2.5＞K≥1.5
1.5＞K≥1.0
K＜1.0
5.1本工程幕墙重要以玻璃为主,采用TP6 +12A+TP6LOW-E钢化中空玻璃，中间充空气。
5.2在有外露铝框的部位均采用隔热断桥解决，采用隔热断桥铝型材或在内外铝型材之间设立隔热垫块。
5.3在石材背面安装有保温材料。
保温性能完全能达成设计规定。
6.幕墙的隔声性能
以空气计权隔声量Rw进行分级，其分级指标应符合下表规定：
分级指标
等 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
Rw(dB)
30＞Rw≥25
35＞Rw≥30
40＞Rw≥35
45＞Rw≥40
Rw≥45
本工程幕墙采用6+12A+6的中空玻璃，其有效隔声量为32dB,安Ⅱ级设计。
7.幕墙的耐撞击性能:
以撞击物体的运动量E进行分级,分介线以不使幕墙发生损伤为依据,其分级指标应符合下表规定:
本工程采用的6mm钢化玻璃可承受250 N·m/s的冲量。
五、建筑设计
1. 人性化设计
1.1在不影响立面效果和配合室内使用功能的前提下，非常合理的设计立面分格及选材，不在人的视线高度设计幕墙横梁或窗横梁，不浪费一点可节约的造价。
1.2在不影响外立面效果的前提下，非常合理的设立幕墙和窗启动扇，充足考虑自然通风换气的规定，及适合人们正常启动的启动扇执手的高度。
1.3所有面材板块均能自由更换，并且外窗的玻璃均能从室内更换；以便于在出现色差或破损时更换及维修。
1.4防静电设计：
1.4.1设计原则
1）克制或减少静电的产生。
2）将已产生的静电迅速、安全、有效的排除。
3）防静电设计等级为三级，即室内静电电位绝对值不大于1000V。
1.4.2 具体措施：
1）防止其他物体与幕墙紧密接触，如窗帘与幕墙间保持一定距离，不是两者直接接触。
2）擦时与玻璃接触的清洗材料选用不易起电的材料（如电阻率小于109Ω-cm的材料）并减少摩擦速度。
3）对金属杆件通过接地使静电荷作用泄放掉，使带电体与大地等电位。
1.5防噪音设计
在金属与金属直接接触也许产生噪音的地方均设有防噪音柔性垫片，幕墙启动扇的挂钩和横梁上的挂钩之间设有防噪音胶条。
2. 绿色环保、节能设计
2.1幕墙、门窗所选用的玻璃、铝型材、钢材等均为绿色材料，都不会对环境导致污染，且都可回收运用。
2.2各种清洗剂、油漆及稀释剂等对空气、环境会导致污染的材料，我们在存放、运送、使用及垃圾解决时均有严格的管理程序，定点存放，竣工后彻底清除。
2.4节能、防结露设计：
设计隔热铝型材，室内、外铝型材不直接接触，设有隔热垫块或隔热垫片；金属板幕墙的面材后面设立保温材料。
3. 防雷设计
按照GB50057-94《建筑物防雷设计规范》中防雷分类等级的二级防雷标准进行防雷设计。
3.1幕墙防雷：
3.1.1幕墙的立柱在不大于10m范围内采用柔性铜导线上、下连通一根，铜导线的截面积不小于25mm2。
3.1.2在主体建筑有水平均压环的楼层，相应导电通路立柱的预埋件或连接件采用5mm×40mm的扁钢与水平均压环焊接连通，形成防雷通路，焊缝和连线涂防锈漆。
3.1.3屋顶造型铝板幕墙避雷，立柱的预埋件或连接件采用5mm×40mm的扁钢与水平均压环焊接连通，与其建筑避雷针形成防雷通路，焊缝和连线涂防锈漆。
4. 抗震设计
根据抗震规范采用六度抗震设防设计。幕墙的面板与骨架间采用防脱、防滑设计。抗震设防的基本思想和原则是以下列“三个水准”为抗震设防目的：
4.1第一水准：当遭受低于本地区抗震设防烈度的多遇地震影响时，一般不受损坏或不需修理可继续使用。
4.2第二水准：当遭受相称于本地区的抗震设防烈度的地震影响时，也许损坏经一般修理或不需修理仍可继续使用。
4.3第三水准：当遭遇高于本地区抗震设防烈度预估的罕遇地震影响时，不致于倒塌或发生危险及生命的严重破坏。
5. 幕墙防火设计
幕墙防火等级为一级,1小时防火时效。
5.1幕墙与各层楼板、隔墙外沿间的缝隙采用防火岩棉填充密实，防火岩棉的密度不小于80kg/m3，其厚度不小于100mm。
5.2楼层间水平防烟带的岩棉采用厚度1.5mm的镀锌钢板承托。
5.3承托板与主体结构、幕墙结构及承托板之间的缝隙填充防火密封胶。
5.4无窗槛墙的玻璃幕墙，在每层楼板外沿设立耐火极限不低于1.0h、高度不低于0.8m的不燃烧实体裙墙。不燃烧实体裙墙采用密度不小于80kg/m3、厚度不小于100mm的防火岩棉，外包1.5mm镀锌钢板。
5.5当玻璃幕墙跨过防火分区隔断时，防火分区隔断中心线左右各2米以内，均采用符合设计规定的防火玻璃，或采用单片防火玻璃组成的中空玻璃、夹层玻璃（根据设计规定）。
6. 耐腐蚀设计:
在两种不同金属材料（不锈钢除外）接触的部位设立绝缘垫片，防止双金属腐蚀。钢件表面采用热镀锌、无机富锌涂料解决或采用其他有效的防腐措施。
7. 玻璃防自爆设计
7.1 严格控制玻璃钢化应力的均匀度。
7.2浮法玻璃生产工艺：在浮法原料中添加硫酸锌或硝酸锌能减少硫化镍结石的数量。
7.3采用均质解决(HST)来消除钢化玻璃自爆。
7.4采用吸热率较低的钢化玻璃，避免玻璃吸热后非均匀膨胀而产生热炸裂。
7.5合理的分格玻璃板块的尺寸，避免由于玻璃板块过大而受热膨胀炸裂。
7.6玻璃板块四周做到棱及精磨边解决，以消除边部切割时留下的细小裂纹。
六、材料选用说明
1．玻璃
1.1 根据建筑图纸和设计计算的规定，选用下列玻璃：
1.1.1 玻璃： TP6+12A+TP6LOW-E钢化中空玻璃，外片为6mm钢化玻璃，中间为12mm厚空气层，内片为6mm厚钢化玻璃，玻璃颜色以业主最后封样为准。该工程的玻璃幕墙大面均采用此种玻璃。
1.2.玻璃的强度
玻璃的强度设计值应符合下表 N/mm2
种 类
厚度（mm）
大 面
侧 面
浮法玻璃
5~12
28
19.5
15~19
24
17
≥20
20
14
钢化玻璃
5~12
84
58.8
15~19
72
50.4
≥20
59
41.3
注：1夹层玻璃和中空玻璃的强度设计值可按所采用的玻璃类型拟定。
2当钢化玻璃的强度标准值达不到浮法玻璃强度标准值的3倍时，表中数值应根据实测结果予以调整。
3半钢化玻璃的强度设计值可取浮法玻璃强度设计值的2倍，当半钢化玻璃的强度标准值达不到浮法玻璃强度标准值的2倍时，其设计值应根据实测结果予以调整。
4侧面指玻璃切割后的断面，其宽度为玻璃厚度。
1.3技术参数
1.3.1浮法玻璃
1) 浮法玻璃按用途分为制镜级、汽车级、建筑级。阳光控制镀膜玻璃和低辐射镀膜玻璃（“Low-E”玻璃）原片应符合汽车级的技术规定。
2) 浮法玻璃按厚度分为以下种类：
2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。玻璃幕墙常用的为6~19mm玻璃。
1.3.2钢化玻璃
1) 外观质量规定
钢化玻璃外观质量规定
缺 陷 名 称
说 明
允 许 缺 陷 数
优等品
合格品
爆 边
每片玻璃每米边长上允许有长度不超过10mm,自玻璃边部向玻璃板表面延伸深度不超过2 mm,自板面向玻璃厚度延伸深度不超过厚度三分之一的爆边
不允许
1个
划 伤
宽度在0.1 mm以下的轻微划伤,每平方米面积内允许存在条数
长≤50mm
4
长≤100mm
4
宽度大于0.1 mm的划伤,
每平方米面积内允许存在条数
宽0.1~0.5 mm
长≤50mm 1
宽0.1~1 mm
长≤100mm 4
夹钳印
夹钳印中心与玻璃边沿的距离
玻璃厚度≤9.5mm
≤13mm
玻璃厚度≤9.5mm
≤19mm
结石、裂纹、缺角
均不允许存在
波筋（光学变形）、气泡
不低于GB11614建筑级的规定
注：选用的钢化玻璃均符合优等品的规定。
2) 抗冲击性
取6块钢化玻璃试样进行实验，试样破坏数不超过1块为合格，多于或等于3块为不合格。破坏数为2块时，再另取6块进行实验，6块必须所有不被破坏为合格。
3) 碎片状态
取4块钢化玻璃试样进行实验，每块试样在50mm×50mm区域内的碎片数必须超过40个。且允许有少量长条形碎片，其长度不超过75mm，其端部不是刀刃状，延伸至玻璃边沿的长条形碎片与边沿形成的角不大于45°。
4) 霰弹袋冲击性能
取4块平行钢化玻璃试样进行实验，必须符合下列中的任意一条的规定。
Ø 玻璃破碎时，每块试样的最大10块碎片质量的总和不得超过相称于试样65cm2面积的质量。
Ø 霰弹袋下落高度为1200
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
