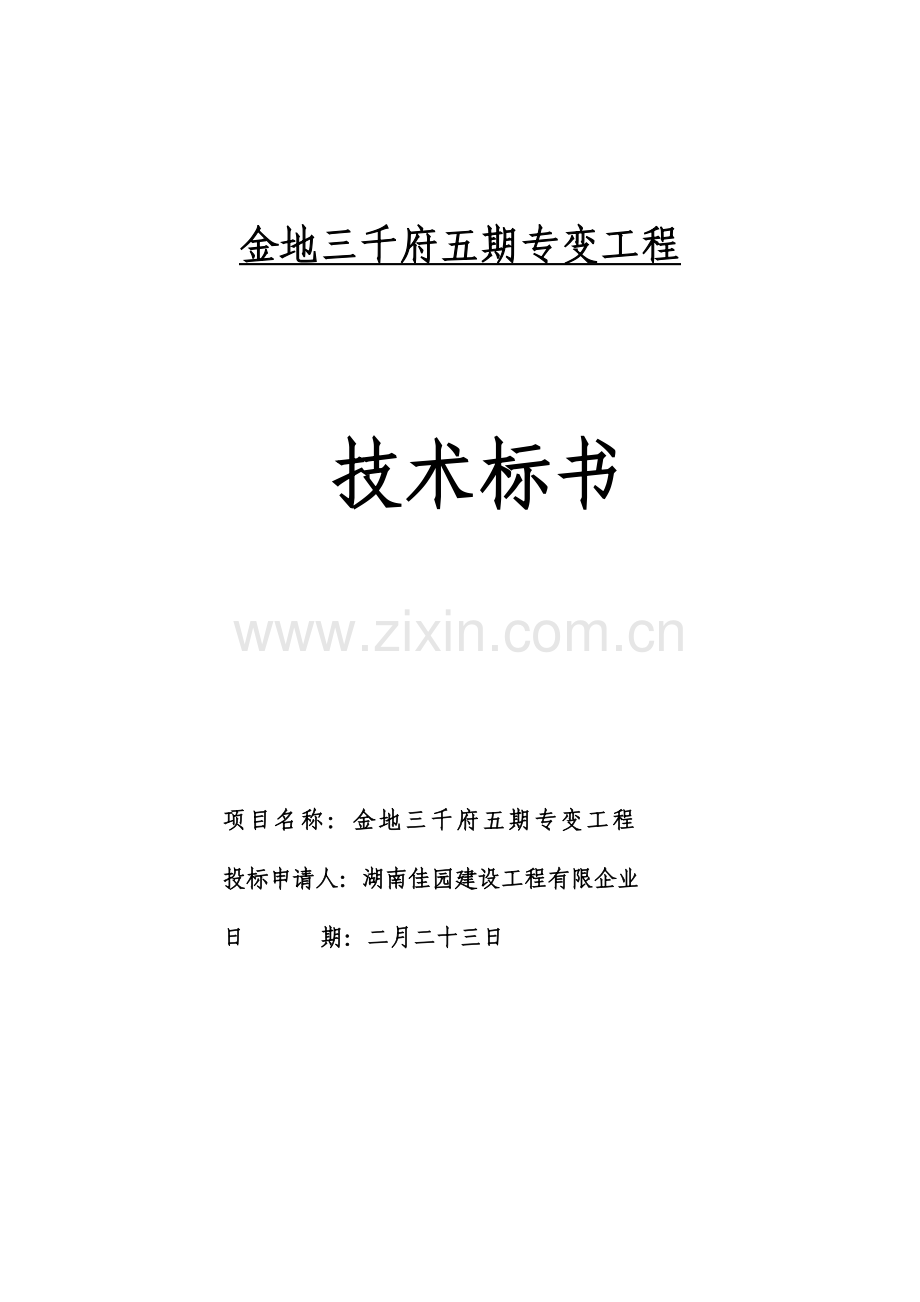

金地三千府五期专变工程 技术标书 项目名称：金地三千府五期专变工程投标申请人：湖南佳园建设工程有限企业日 期：二月二十三日目 录一、编制阐明及编制根据3二、工程概况及特点9三、项目组织管理机构10四、施工进度计划24五、施工机械设备26六、工程施工方案及技术措施规定28七、质量目及保证措施47八、安全文明施工及保证措施50一、编制阐明及编制根据1.1编制根据都市电力规划规范（GB/50293-1999）农村低压电力技术规程（DL/T499-）高压输变电设备绝缘配合（GB 3111-1997） 电力装置继电保护和自动装置施工规范（GB50062-） 并联电容器装置施工规范（GB50227-） 交流电气装置过电压保护和绝缘配合（DL620-1997 ） 交流电气装置接地（DL621-1997 ） 建筑施工防火规范（修订本）（GB50016-） 导体和电器选择施工技术规定（DL/T 5222- ）电测量及电能计量装置施工技术规程（DL/T 5137- ）高压配电装置施工技术规程（DL/T 5352- ）交流电气装置过电压保护和绝缘配合(DL/T 6201997)交流电气装置接地(DL/T 6211997) 66kV及如下架空电力线路施工规范（Q/GDW 180-）66kV及如下架空电力线路施工规范（GB 50061-）10kV及如下架空配电线路施工技术规程（DL/T 5220） 圆线同心绞架空导线（GB 1179-）电信线路遭受强电线路危害影响容许值(GB 683086)送电线路对电信线路危险影响施工规程(DL 503394)送电线路对电信线路干扰影响施工规程(DL/T 50631996)架空送电线路杆塔构造施工技术规定(DL/T 5154)架空线路杆塔构造荷载试验（DL/T 899）架空送电线路基础施工技术规定(DL/T 5219)送电线路铁塔制图和构造规定（DLGJ 136-1997）架空送电线路钢管杆施工技术规定（ DL5130-）锌-5%铝-混合稀土合金镀层钢丝、钢绞线 （GB/T 20492-）输电线路铁塔制造技术条件（GB 2694）电力工程电缆施工规范（GB50217- ） 都市电力电缆线路施工技术规定（DL/T5221-）都市中低压配电网改造技术导则（DL/T 599）电力设施抗震施工规范（GB50260-1996） 电力系统施工技术规程（DL/T 5429-）钢构造施工规范(GB 50017)建筑构造荷载规范(GB 50009)建筑钢构造焊接规程(JGJ 81)钢筋焊接及验收规程(JGJ 18)混凝土构造施工规范(GB 50010)建筑地基基础施工规范(GB 50007)紧固件机械性能 螺栓 螺钉和螺柱（GB/T 3098.1）紧固件机械性能 螺母 粗牙螺纹（GB/T 3098.2）六角头螺栓 C级（GB/T 5780）六角螺母 C级（GB/T 41）电力系统通信施工技术规定（DL/T 5391-）电力系统通信站防雷运行管理规程（DL 548-94）电力调度通信总机技术规定（DL/T 534-93）电力系统通信管理规程（DL/T 544-94）电力系统光纤通信运行管理规程（DL/T 547-94）湖南省电力企业10kV及如下配网工程原则化施工湖南省电力企业10kV及如下配网工程原则化施工深度规范农村电网改造升级项目管理措施(国家电网农1467号)有关深入加强工程建设外部环境工作指导意见（国家电网基建907号）农村配网工程施工作业经典安全措施（国家电网企业农安50号）农网配电经典作业防止较大及以上人身事故措施（国家电网企业农安30号）国家电网企业电力安全工作规程（电力线路部分）（国家电网安监664号）国家电网企业安全风险管理体系实行指导意见（国家电网安监206号）电力建设安全健康环境评价管理措施（试行）（国家电网工488号）国家电网企业电力建设工程重大安全生产事故防止与应急处理暂行规定（国家电网工264号）国家电网企业电力安全工器具管理规定（试行）（国家电网安监516号）有关加强农网工程安全质量管理工作意见（国家电网企业农安55号）20千伏及如下配电网工程预算定额（中电联电定总造23 号）20千伏及如下配电网工程建设预算编制与计算原则（国能电力123号）农网改造升级10kV及如下工程项目文献材料归档目录（农技40号）国家电网企业基建安全管理规定（国家电网基建1020号）国家电网企业电力事故调查规程（国家电网安监145号）国家电网企业电网建设工程施工分包管理措施(国家电网基建1586号)湖南省电力企业县城及农村配网工程施工管理措施（湘电企业农电207号）湖南省电力企业严格农网建设与改造工程管理若干规定（湘电企业农电526号）有关加强农网10千伏及如下电网项目建设里程碑计划管理告知(湘电企业农电458号)农网10kV及如下配网工程通用施工（湖南省电力企业修订版）湖南省电力企业农网工程质量管理措施（试行）（湘电企业农电100号）湖南省电力企业农网建设与改造工程监理工作措施（湘电企业农电179号）湖南省电力企业加强农网建设与改造工程资料管理有关规定（湘电企业农电32号）湖南省电力企业农网10千伏及如下工程数码照片采集与管理工作规定（湘电企业农电719号）湖南省电力企业报废物资处置管理措施（湘电企业物资749号）有关深入规范线路工程废旧物资回收处置工作告知（物资3号）1.2.编制阐明1、我企业完全接受招标文献提出所有规定，包括有关本工程施工质量、施工进度、安全文明施工各项控制和协调管理规定，并贯彻各项施工方案和技术措施，在建设单位、监理单位领导与监督下，与设计单位加强联络共同建设好金地三千府五期专变工程。 2、我企业通过对建设方提供招标文献、答疑纪要、施工图纸以及有关技术资料认真学习 和分析，并结合施工现场踏勘，在分析了多各也许影响施工原因和本工程总承包特点、难点以 及我们自身力量等各项优势后，我企业有充足信心和能力保证高质量、高速度地全面完毕本工程 招标文献规定总承包管理职责，向建设单位提交一份满意答卷。 3、本技术标突出施工方案先进合理，施工组织周到严密，施工管理严格细致，总责任可靠贯彻，保证以一流施工技术、一流科学管理措施、一流施工速度和一流工程质量来实现本工程 施工到达优质、高速建成目。 4、假如我企业有幸中标，我企业将全力以赴，做好施工前期准备和施工现场生产设施总体 规划布置工作。发挥我企业管理优势，建立完善项目管理组织机构，贯彻严格责任制，实行在 建设、监理单位领导和监督下项目总承包管理制度。通过对劳动力、机械设备、材料、技术、施工措施和信息优化处置，实现工期、质量及社会信誉预期目效果。 5、我企业完全接受招标文献提出来质量控制和施工技术规定，严格按照招标文献所附施工 技术规范原则和地方建委有关质量规定进行施工， 尤其是将全面贯彻执行国家颁发强制性原则, 以保证本工程一次验收合格，交付业主使用。 6、为了保证本工程最终质量，我企业将建立严格质量保证体系，加强施工质量验收制度，绝不违章施工，绝不使用不合格材料，并诚恳地接受各级政府质量监督部门监督直至工程竣工验收。 7、为了保证本工程中安全生产，我企业在编制施工组织设计同步，编制好安全生产保证计划，贯彻好各级人员安全生产责任制，明确项目经理为本项目安全总负责人，设置专职安全员进 行安全管理。 8、一旦我企业有幸中标，将严格按建设单位、监理承认施工组织设计组织施工全过程接受 业主、监理工程师对工程进度、质量、安全监督；同步承诺，经选定本工程项目经理及对应 专业技术、管理人员，未经建设单位同意不作调换和撤离。 9、我企业将严格按照国家及长沙市有关规定组织施工,保证施工现场清洁，力争到达长沙市市级安全文明工地规定。二、工程概况及特点2.1综述金地三千府位于长沙市雷锋大道与银星西路交汇处。项目总占地面积约为1200亩，东临雷锋大道，南面紧临观音岩水库，西面紧临龙湖高尔夫球场，北面紧临百果园。本项目五期建筑面积约16万m2。2.2现场概况本次招标工程项目为五期专变安装工程，水电已接到地块红线内，具有部分施工道路。2.3招标工程概况五期专变工程部分： 详细范围见工程量清单施工范围根据甲方确定施工图范围，并到达技术规定中所含所有工程内容。包括投标人承包范围内设计变更增长工程，但投标总价中暂不包括。 2.4本工程重点及难点 三、项目组织管理机构3.3.管理机构职责划分3.3.1组织机构我项目部本着优质、高效、安全为业主提供满意服务宗旨，将调派具有丰富施工经验、善打硬仗各部门施工负责人员承担该项目全过程施工，同步接受建设单位与工程监理部门指导与监督，现场组织机构网络如下：组织机构框图行政保卫组项目总负责人（企业法人）项目经理部项目经理：（工程师）技术负责人：（高级工程师）成 员：各专业上岗人员质安保证主管现场施工主管生产供应部主管工程技术组质量安全组测量试验组施工技术组生产计划组材料设备组财务组劳资组作业班组3.3.2项目部各机构部门职责：工程部：施工准备、生产调度、施工管理。施工技术部：图纸审核、施工方案编制、测量放线、技术交底、技术复核、工程师技术资料管理、技术交底与培训、检测试验、计划、记录。质安部：质量检查监督、评估、验收，安全监督与管理。合约部：协议管理、工程月结算、工程最终决算、财务管理、成本核算、收支来往结算。物资供应部：材料采购、管理、收放、设备调度、保养、维修。综合办公室：医疗、食堂管理、生活设施、文献、信函收发、对外关系协调、接待、生活办公用品及用品。四、施工进度计划4.1施工段划分及施工程序为保证工程施工总工期和各阶段工期目实现，必须具有行之有效、切实可行保证措施。甲、乙双方配合，设计单位、监理单位支持，外部环境关系协调，土建及各专业紧密配合，是工期保证前提。有效组织管理、工序控制、工艺流程安排、先进工艺技术应用、工期计划控制目管理是工期保证关键。资金保证、机械设备有效配置、材料、设备及时组织进场，劳动力统筹安排是工期保证基本条件。严格现场管理制度网络计划技术应用、计算机用于工期动态控制是最终实现工期目重要手段。我们在对本工程施工特点、环境、现场条件进行充足分析基础上，在企业对该项目支持保障措施下，严格执行分阶段工期目违约责任承诺，并提出如下详细措施。 在投标阶段，我企业就着手一切动工前期准备工作，包括项目管理机构及人员、机械设备投入、施工安排、施工组织和技术方案研究和优选等。工程占地面积大，为平面施工流水划分和大面积展开施工发明了条件。有效组织分段流水施工，充足运用人力、物力和机具，加紧施工速度，缩短工期。在每一种流水段内，工序之间也可搭接进行。 本工程将列为企业重点工程，企业指定主管生产副总经理作为项目指挥长，负责企业对本工程管理，协调全企业资源，保证工程施工中劳动力、机械、材料等满足工程需要。选择具有同类工程施工经验高素质管理人员构成精干高效项目经理部；选择建委推荐长期与我单位合作优秀劳务队伍组织施工。施工计划管理一、建立完善计划保证体系1、以项目总进度控制为基础，确定各分部分项工程要点和关键线路，并以此为控制重点。 2、以我单位已完毕类似工程经验为基础，参照我单位综合协调能力和预算出工日天数进行安排，确定各分项与分部工程进度计划，并以此为各分部分项工程监测点。二、施工组织管理1、为保证计划完毕，企业将选派有丰富现场施工组织管理经验同志任项目经理，精力充沛能吃苦耐劳专业人员任工长。2、严格各工序施工质量，保证一次验收合格，杜绝返工，以一次成优施工质量获取工期缩短。3、为最大程度地挖掘关键线路潜力，各工序穿插要紧凑，工序施工时间尽量合理压缩。构造施工阶段安装预埋随时插入，不占用主导工序时间，同步保证各专业良好配合，防止互相干扰，影响施工正常进行，导致工序时间延长。五、施工机械设备施工机械进场计划 序号机械设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力备注1电 焊 机BX-500-22深圳250.6优良2砂 轮 机ACCUTIGP3003富阳1.1优良3氩弧焊机AEP-3005英国24优良4手 电 钻4300BV5进口0.45优良5电动积梳锯LS10305日本2优良6型钢切割机PIM-JS1日本1.5优良7电动拉铆枪PIM-JS2江苏0.4优良8锺钻（博世牌）GBH22052国产0.5KW良好9电剪刀（牧田牌）JS32001日本0.66KW良好10电磨（牧田牌）9-32日本0.105KW良好试验、检测仪器设备序号仪器设备名称型号规格数量国别产地制造年份己使用台时数用途备注1轻型高压试验变压器YD-5/50YD-10/100AHDZ-100/152国产276试验2回路电阻测试仪XIHARI3国产636试验3接地电阻测试仪LK2678B3国产258试验4耐压测试仪XIHAR2国产230试验5高频试验装置YUDYCW1国产970试验6二次耐压测试仪XGSY-21国产980试验7冲击电压发生装置GDCY1国产360试验8气体微水测量仪D919-SH1国产600试验9气体定量检漏仪200型1国产600试验10气体压力测试仪COD1日本230试验11变压器微机测试JY1国产230试验12直流测试仪JY1国产400试验13多功能测试台自制2国产300试验六、工程施工方案及技术措施规定电缆管道施工措施 施工时测量放线，严格控制标高，保证电缆沟纵坡规定。施工放线时，对出水口水体及管道底标高进行复测。 测量放线后，组织基槽土方开挖。基槽土方开挖以机械为主，辅以人工修整。水位较高处在基槽内设置集水坑，加强抽水，保持干地施工。开挖机械选用小型挖掘机，在挖掘机开挖基槽土方时，沟底预留0.20.3米厚土层暂不挖去，在下一道工序施工前用人工清理至设计标高，以保证不扰动原状土。 若地基土受扰动，或需换填地基土，一般可运用砂或石渣等按20cm为一层、分层洒水扎实。 基槽土方开挖时将土弃于基槽两侧，弃土尽量远离沟槽口边缘（2m外，人工开挖则不不不小于0.8m外），并控制一定高度（不超1.5m）。开挖时故意识地分开可运用料及不可运用料，对不可运用料，运用装载机装自卸车运至场外。电缆沟、电缆井基础混凝土工程基槽验收后，及时拼装模板，将加工好钢筋进行绑扎安装，进行混凝土浇筑。混凝土由搅拌站集中拌制，用手推车运送至施工现场后浇筑。 根据砼强度规定精确计算出砼配合比，并申报监理工程师审批，监理工程师同意后使用，使用过程中，严格按该配合比执行。 严格控制混凝土搅拌时间和运送时间，混凝土运抵现浇现场时检查混凝土拌和质量，若运送过程中出现机械故障，运送时间超过规定时间，此斗（或车）砼不用于构造砼浇注。 砼现浇施工中，做坍落度试验，符合规定后浇注；若坍落度损失过大，试验人员可根据实际状况征得监理工程师同意后掺入适量水泥浆，以保证砼水灰比不变条件下调大砼坍落度。 砼浇注前，检查模板及仓内，保证清洁、无杂物，模板拼缝严密，并经监理工程师同意后开始浇注砼。 砼浇注施工需严格控制分浆厚度，最厚不超过45cm，同步要严格控制砼自由下落高度，最高不能超过2m，超过2m要使用串筒或流槽，以免砼产生离析。 砼入仓后应立即振捣，注意振点均匀分布，按次序逐点振捣，防止漏振。 在已过初凝期砼表面浇注砼前，必须将其表面凿毛清洗洁净，用水润湿后，并浇一层水泥浆以保证新旧砼之间结合良好。 砼终凝后来要及时采用合适措施养生。 所有砼外露面外形线型对，顺畅、光洁，美观。 严格按照设计图纸布置所有预埋件，保证预埋件数量、规格、位置与设计规定一致。低压接电箱防护栏均涂红丹漆、银漆两遍后涂黄黑相间标志漆。电缆敷设安装（1）电缆运送与敷设前质量检查1）电缆运送与保管a.绕在电缆盘上电缆，一般伴随敷设电缆工程进度需要，由电缆制造厂直接运往施工现场或施工单位电缆仓库内保管。b.电缆运送和装卸，应由熟悉电缆性能和安装人员担任。严禁将电缆盘平放运送，以免压伤电缆。c.电缆运送到目地后，不容许将电缆从车辆上推下，应使用吊车或将其沿着结实铺板渐渐滚下(其措施是用麻绳或钢丝绳在相反方向拉住慢慢松下)，在松软地上滚动。d.当电缆不能立即敷设而需储存时，应将其放置在干燥地方，电缆盘下应放置枕垫，以免陷入泥土中。永久性电缆储存所应有遮棚，并备有消防设备。电缆应按不一样形式、电压和截面分别放置，以便于识别选用。电缆盘不容许平卧放置。e.当电缆运送到现场或仓库后，应进行外部检查，如发现漏油或两端头密封不严时，应及时处理。f.电缆在保管期间，应每月检查一次。木盘应完整，标志应齐全，封端应严密，铠装应无锈蚀，如有缺陷应及时处理。2）电力电缆各构成部分物理构造质量检查 检查电缆质量，一般是从整盘电缆末端割下一段样品，从最外层开始至缆芯逐层剖验，检查成果必须详细记录下来，并绘制截面图以供运行部门参照使用，查得构造尺寸应和制造厂提供原则规格作比较。被剖验电缆样品应当是完整，没有任何外伤。(如被压扁或敲击受伤等)（2）电缆敷设一般技术规定 1）电缆敷设时，不应破坏电缆沟和隧道防水层。2）在三相四线制系统中使用电力电缆，不应采用三芯电缆另加一根单芯电缆成导线、电缆金属护套等作中性线方式，在三相系统中，不得将三芯电缆中一芯接地运行。3）三相系统中使用单芯电缆应构成紧贴正三角形排列(充油电缆及水底电缆可除外)，并且应用绑带扎牢。4）并联运行电力电缆，其长度应相等。5）电缆敷设时，在电缆终端头附近要留有5 米以上检修长度，直埋电缆还应在全长上留少许裕度，并作波浪形敷设。6） 电缆各支持点间距离应按设计规定，当设计无规定期,则不应不小于如下所列数值。 敷设方式 电缆种类支架上敷设钢索上悬吊敷设水平垂直水平垂直电力电缆充油电缆橡塑及其他油纸电缆1.5 1.0 2.0 2.0 0.75 1.5 控制电缆0.8 1.0 0.6 0.75 电缆各支持点间距离(m) 注：包括沿墙壁、构架、楼板等非支架固定。7）电缆弯曲半径不应不不小于下列规定,电缆最小容许弯曲半径与电缆外径比值11）电缆牵引规定。电缆种类电缆护层构造单芯多芯油浸纸绝缘电力电缆2015橡皮绝缘是力电缆橡皮或聚氯乙烯护套裸铅护套铅护套钢带铠装101520塑料绝缘电力电缆铠装或无铠装10控制电缆铠装或无铠装108）电缆敷设排列规定电线之间不适宜交叉，电缆应排列整洁，加以固定，并及时装设标志牌。标志牌装设应符合下列规定：a.在下列地方，电缆上应装设标志牌：电缆终端头、电缆接头处、隧道及竖井两端。b.标志牌上应注明线路编号(当设计无编号时，则应写明型号、规格及起始地点)，并联使用电缆应有次序号，字迹应清晰，不易脱落。c.标志牌方相统一，标志牌能防腐，且挂装牢固。9）电缆固定应符合下列规定：在下列地方应将电缆加以固定：a.垂直敷设或超过45 度倾斜敷设电缆，在每一种支架上。b.水平敷设电缆，在电缆首末两端及转弯、电缆接头两端处。10）电缆穿越规定 电缆进入电缆沟、隧道、竖井、建筑物、盘(柜)以及穿入管子时，出入口应封闭，管口应密封。11）电缆牵引规定当敷设大截面和较长电缆或使用卷扬机等机械化措施施放电缆时，应将电缆牵引端导体与铅(铝)包皮封焊成一体，以防止电缆芯线与铅(铝)包皮所受拉力不一样样而导致电缆内部构造相对移动及铅(铝)包皮拉断等状况。其法可采用特制拉杆插在缆芯中间，用铜线绑扎后再用焊料把拉杆、导体、铅(铝)包焊在一起，封焊应严密，防止潮气侵入。（3）竖井、竖直、水平桥架电缆敷设1）一般技术规定a.敷设前要检查所要敷设电缆型号、规格与设计与否相似，外观与否有扭绞、压扁、保护层断裂等缺陷，高压电缆敷设前做耐压及泄漏试验， 低压电缆要用500V 兆欧表测量其绝缘状况，合格后方可使用。b.电缆敷设有机械和人工两种牵引措施。机械牵引合用于同一平面上且无障碍物施工场地使用。c敷设电缆前后，必须进行绝源电阻测试，填写电气设备绝缘检查记录，以备查用。d.电缆敷设次序是先动力、后控制；先截面大、后截面小原则。2）水平桥架电缆敷设架上敷设电缆时，因架上不能走人，采用塔排架敷设工作量大， 又不经济，因此架上敷设电缆应先在地面上把电缆内始端拉至终端(终端头及接头附近要有预留长度)。然后再运用爬梯上架，大截面电缆运用滑轮协助上架，这样即安全又能提高效益，且不会把已敷设好电缆弄乱。3）竖井、竖直桥架电缆敷设垂直电缆敷设时，一是将电缆盘吊运到屋顶，从上往下放，关键是防止因电缆自重而高速下坠，二是将电缆自下而上牵引。a吊装措施：起用前，准备工作必须完善。如清理现场，留洞板口清除洁净等，并设专人指挥各施其职，使起吊工作有序不乱。将电缆与网套捆梆在一起，使芯线与保护层同步受力。电缆起到一定高度时，须检查电缆与钢丝绳、网套受力状况。起吊过程中，严禁电缆和钢丝绳与电缆桥架或平层上板洞口碰撞。并规定每层洞口要有专人监控，有报话器等通讯联络设备，敷完一根立即整顿固定在预先加工并安装完毕桥架上。电缆敷设时，应先编电缆敷设表，安排好电缆先后次序，以免交叉。及时装设标志牌，力缆和控缆应分开排列，力缆和控缆敷设于同一侧支架上时，应将动力电缆放在控制电缆上面。电缆起吊高度不小于电缆自承能力，需附加钢丝绳，用自制卡具卡固在电缆上。电缆弯曲应用电缆扎带固定，两端用电缆卡子固定，弯曲半径不得小平电缆外径10 倍。b安全措施起用前要明确被吊电缆重量，有不清晰应和图纸核准，不能超载吊。起吊前要检查被吊电缆捆绑与否牢固，与否精确，以及有无其他杂物等。起吊时不得有人靠近，更不容许将头伸入被吊电缆下观看状况。要做到“五不吊”；指挥不清不吊；重量不明不吊；超负荷不吊； 状况不明不吊；捆绑不牢不吊。卷杨机除固定外，电气设备必须接地、接零，操作人员要熟悉本机械性能。下班后必须关电源闸。在作业时，钢丝绳卷入卷筒时，不得有扭转、压绳等现象出现，钢与绳之间排列应紧密，否则不准起吊。使用滚杠时严禁戴手套操作，当重物水平移动时注意转向、角度， 尽量减少锤击，在锤击时需查看锤头与否牢固，前后位置与否有人。吊装信号应统一，并应进行预习，协调后方可进行正式吊装。指挥人员要站在操作人员能看到地方，指挥人员也要看清起吊全过程，指挥人员和操作人员不得受外界干扰，参与吊装工作一切人员都要听从指挥，按命令行事。全体工作人员要按规定配置多种安全防护用品，不得违反安全操作规程。操作人员必须经体检合格后方可上岗工作。电缆头制作3.1 电缆头制安电缆终端头与接头从开始剥切到制作完毕，必须持续，一次完毕，以免受潮，剥切电缆时不得伤及芯线和绝缘。包缠绝缘时应注意清洁， 防止污秽与潮气侵入绝缘层。电力电缆始端头、电缆接头外壳与该处金属护套及铠装层均应良好接地，接地线采用钢绞线，其截面不不不小于10mm。3.2 热缩电缆头制作（1）概况这是一项应用新技术，采用国产新材料辐射交联热缩型电缆附件，加热收缩成型一种新工艺，合用于额定电压在10kV 及如下、线芯截面在25400mm交联聚乙烯绝缘电力电缆中间接头和终端头制作。为了到达电缆头体积小、重量轻、工效高、成本低和质量可靠、保证供电安全运行目特编制本施工程序。（2）工艺程序1）摇测电缆绝缘电阻，必须符合规定。2) 截取电缆长度及剥除电缆外护层、钢带铠装，并焊接地线。3）预留线缆包头长度，其他剥除。4）预留铜屏蔽，其长度应为应力热缩管50。从屏蔽层末端起预留20mm 半导体层。5）把焊锡凸起处挫平滑，并用清洁剂清洗洁净。6）各相分别套入应力热缩管，加热收缩成形后，用清洁剂清洗其表面碳化物。7）在三叉口根部用填充胶包绕成橄榄状，最大处直径不小于电缆外径15mm 。8）将指护套套人至分叉根部，由指根部起向指端部来回加热，使之成形。9）用砂纸在电缆绝缘层来回均匀打磨后，用清洁剂清洗洁净。10）套入外绝缘管，加热收缩成形，并将多出部分切除。11）将电缆绝缘层端部，用清洁剂清洗导体部分。12）套入接线端子，并进行压接。13）将热熔胶包在端子与导体处，形似小橄榄状。14）将绝缘管套入至绝缘及端子处，加热收缩。15）分别套入相色密封管，并加热收缩，至此， 10kV 及如下交联热缩型电缆终端头工艺制作完毕。16）进行耐压试验，鉴定质量。防雷、接地安装及测试防雷装置安装措施（1）防雷装置防雷线、引下线，需先经调直后安装，引下线通弯曲处不应做成死弯。（2）避雷引下线与建筑物其他金属部分，靠近时应互相连接。(如进户管、透气管、雨水管、金属窗框) （3）避雷引下线应在距地0.5m 处做接地卡子，供测量接地电阻使用。（4）接地体、避雷线引下线连接必须用焊接，焊接处应补涂沥青防腐。（5）所有明配防雷装置多种金属件必须镀锌，镀锌层要均匀。（6）底板一圈主筋作为基础接地体，主筋焊通成一整体自然接地体，防雷及电气共用基础接地体。（7）运用构造柱主筋(两条以上)，与底板筋焊通。（8）引下线运用柱内两条对角主筋(或16 以上主筋)焊通引上，下端与自然接地体焊接，引至楼顶处焊出一条12 圆钢与楼面避雷带焊接成完整通路。（9）架空和直接埋地金属管道在进出建筑物处应就近与防雷接地装置相连。（10）接地电阻测试点，电气接地点，接地电阻规定不不小于0.5，如实测不能达届时，应告知设计或外加人工接地体。4.3 避雷带安装(1) 明敷设在墙上防雷带应分段固定在支持件，施工前，为了使支持件埋设敷直，埋设支持件时，先拉线或划线，植孔深度为50mm 。孔之间距离一般为1m1.5m，转弯部分为0.5m，当建筑物表面为倾斜时也可沿建筑物表面平行敷设，当支持件埋设完毕，水泥砂浆完全凝固后来，运用弹簧秤测试其牢固，到达3Kg 以上时即可敷设防雷带。敷设圆钢、扁钢，应事先调直不应有明显起伏弯曲。(2) 暗敷设在墙内防雷带，根据建筑物表面平行敷设，饰面与防雷带预埋深度不不不小于0.05m，宽为0.05m，土建饰面完毕时，防雷带应敷设完毕。(3) 防雷带连接措施一般采用焊接。焊接长度，扁钢或角钢应不不不小于其宽度2 倍，圆钢应不不不小于其直径6 倍，并且应有三边以上焊接，焊接完毕后应涂红丹油漆，并刷银粉。人工接地体安装(1) 一般按设计所提数量和规格进行加工，材料采用钢条和角钢，如用钢管时，选用直径为3850mm，壁厚不不不小于3.5mm 钢管，然后切割， 长度一般为2.5m，钢管打入地下一端加工成扁尖型或锥型及针面型， 如用角钢时，一般选用50505mm 角钢，切割长度为23m，角钢一端加工成尖头形状。(2) 装设接地体前，需要沿着接地体线路先挖沟，并立即安装接地体和敷设接地扁钢，以防止土方倒塌，一般采用手锤打入接地体。(3) 安装环节1) 按设计位置将接地体打人沟中心线上，接地体露在地面长度约为150200m(沟深0.81m)可停止打入，使接地体最高点高施工完毕后地面有600mm 距离，接地体间距离按设计规定，一般规定距离不不不小于5m。2) 敷设管子或角钢及连接扁钢应避开其他地下管路、电缆等设施，一般与电缆及管道等交叉时，相距不不不小于10m， 与电缆及管道平行时不，不不不小于300350mm 。3 )敷设接地时，接地体应与地面保持垂直。接地线敷设接地线敷设包括接地体间连接用扁钢及接地干线和接地支线敷设。(1)接地体间扁钢敷设当接地体打入地中后，即可挖沟敷设扁钢，依次将扁钢与接地体用焊接措施连接，扁钢应侧放而不可平放(侧放散流电阻较小)，且扁钢与钢管连接位置距离接地体最高点约100m。，焊接时应将扁钢接直。(2)接地干线与支线敷设1) 室外接地干线与支线一般敷设在沟内，沟深度不不不小于0.5m，宽为0.5m，然后将扁钢埋入，接地干线与支线作用是将接地体与电气设备连接起来，采用焊接连接。接地干线、支线末端露出地面应不不小于0.5m，以便接引地线。2) 室内接地线为明敷，明敷设接地线大多数是纵横敷设在墙壁上，或电缆架母线架等。a墙身敷设时用支持件固定(支持件采用埋设方式)，深度为50mm，孔距为11.5m。b电缆架、母线架敷设时，每1.5m 用镀锌铁丝固定。接地导体焊接(1)接地导体互相间保证有可靠电气连接，连接措施一般采用焊接，焊接长度如下：1)扁钢或角钢应不不不小于其宽度2 倍。2)圆钢应不不不小于其直径6 倍，并且应有三边以上焊接，若接地线与管道之间连接不能焊接时，应用卡箍连接。(2)当运用建筑物内钢管，钢筋及吊车轨道等自然导体作为接地导体时，连接处应保证有可靠接触，全长不能中断， 金属构造连接处应以截面不不不小于100mm 钢带焊接起来，金属构造物之间接头及其焊接完毕后应涂红丹。接地(1)照明、动力配电系统接地1)保护接地可接到电气工程低压电气设备保护接地网上连接应当牢固可靠不可串连接地。2)保护接地接地电阻应符合设计规定。3)信号回路接地与屏蔽接地可并用一种单独接地极，同一信号回路或同一线路屏蔽层，只能有一种接地点，接地电阻值应符合设计规定。4)分线箱接地应接到保护接地网或已接地构造上。5)所有设备金属外壳(包括仪表金属外壳)，当使用阐明书无接地规定期，不作保护接地：当规定接地时，应直接与其关联设备接地接地极连接。6)易燃易爆场所规定采用专门接地线，不得运用金属管道，建筑，物金属构架、电气线路中工作零线作接地或接零用。(2)火灾报警系统接地1)工作接地与保护接地应严格分开，不得运用金属软管作为接地导体。2)接地导体施工完后应作隐蔽工程验收，并测量接地电阻仪器作接地电阻值测量，接地电阻数值应满足下列规定。a工作接地电阻值不应不小于4。b采用联合接地时，接地电阻值应不不小于0.5。接地装置测试。(1)试验项目和原则电气设备、电力线路及防雷设施接地装置试验项目和原则应符合其各自设计规定。(2)测量接地电阻措施现场测量接地装置接地电阻时，宜采用专用接地电阻测试仪， 其测量措施可按各类仪表阐明和规定措施进行操作。(3)电极布置测量接地电阻时，对测量电极布置措施规定如下： 1)测量配电所接地体接地电阻时，各测量电极间可成直线布置；2)测量大型接地体接地电阻，或规定消除引线互感对测量干扰时， 各测量电极间宜作三角形布置。(4)测量接地电阻注意事项测量接地装置接地电阻时，应注意如下几点：1)雨后土壤潮湿时，不适宜测量接地电阻； 2)测量时，电压极与电流极插入土壤位置，应远离地下金属管道，电缆线路以及铁路轨道等较大金属体。配电箱柜、电表箱、分户箱施工方案施工准备材料规定：订货前根据设计图纸及现场查访状况确定各方面技术规定：尺寸大小、开孔位置、预留空间位置，进出线走向位置等。箱体钢板厚度至少保证在1.5mm厚。电表箱、分户箱进出线管为暗埋时，不准厂家预留孔。由于现场上进出管是不确定，必须在现场上开孔（电表箱、分户箱进出线为线槽明敷时，在上下预留方孔）。三箱到货后要检查如下方面:钢板厚度1.5mm。箱体油漆无脱落, 周围平整无损伤。箱内多种元器件应安装牢固、导线排列整洁、压按牢固，并有产品合格证。开关等元器件型号、品牌、容量等符合规定。重要机具开孔钻、冲击钻、手锤、电工工具、水平尺、钢卷尺、扳手、吊线锤、塞尺作业条件随土建构造预留好暗装配电箱安装位置。安装分户箱体时，抹灰完毕至少在疤打完，安装芯子时墙面装修所有完毕。门窗工程所有完毕。安装电表箱时强电井内由装修所有完毕，门锁全完交付使用。配电柜安装时土建装修全完，否则装好就抹不到灰，刷不到油漆了。工艺流程基础及及支架制作分户箱体安装配电箱安装电表箱安装分户箱内元器件安装接线安装试验调整送电试运行操作工艺基础及支架制作落地柜采用型钢10#槽钢基础，制作型钢基础时要根据现场实际状况测量下料，下料严禁气割，开孔要用台钻或手电钻，严禁气割，基础型钢支架要四角平整，这样才能保证落地柜平稳，并且开孔位置要根据箱柜安装孔确定。支架要刷防锈漆，刷银粉漆。分户箱体安装待土建砌砖工程中把分户箱体洞口留出后，且土建打了灰疤或者抹了灰后方可进行箱体安装，安装箱体时要注意保持箱体口可以与抹灰层平。要用水平尺、水平管确定箱体平直、垂直度和标高尺寸，管进入箱体内要现场开孔，加杯梳，严禁气割开孔。钢管进箱要加锁紧螺母。配电箱
