一．单项选择题

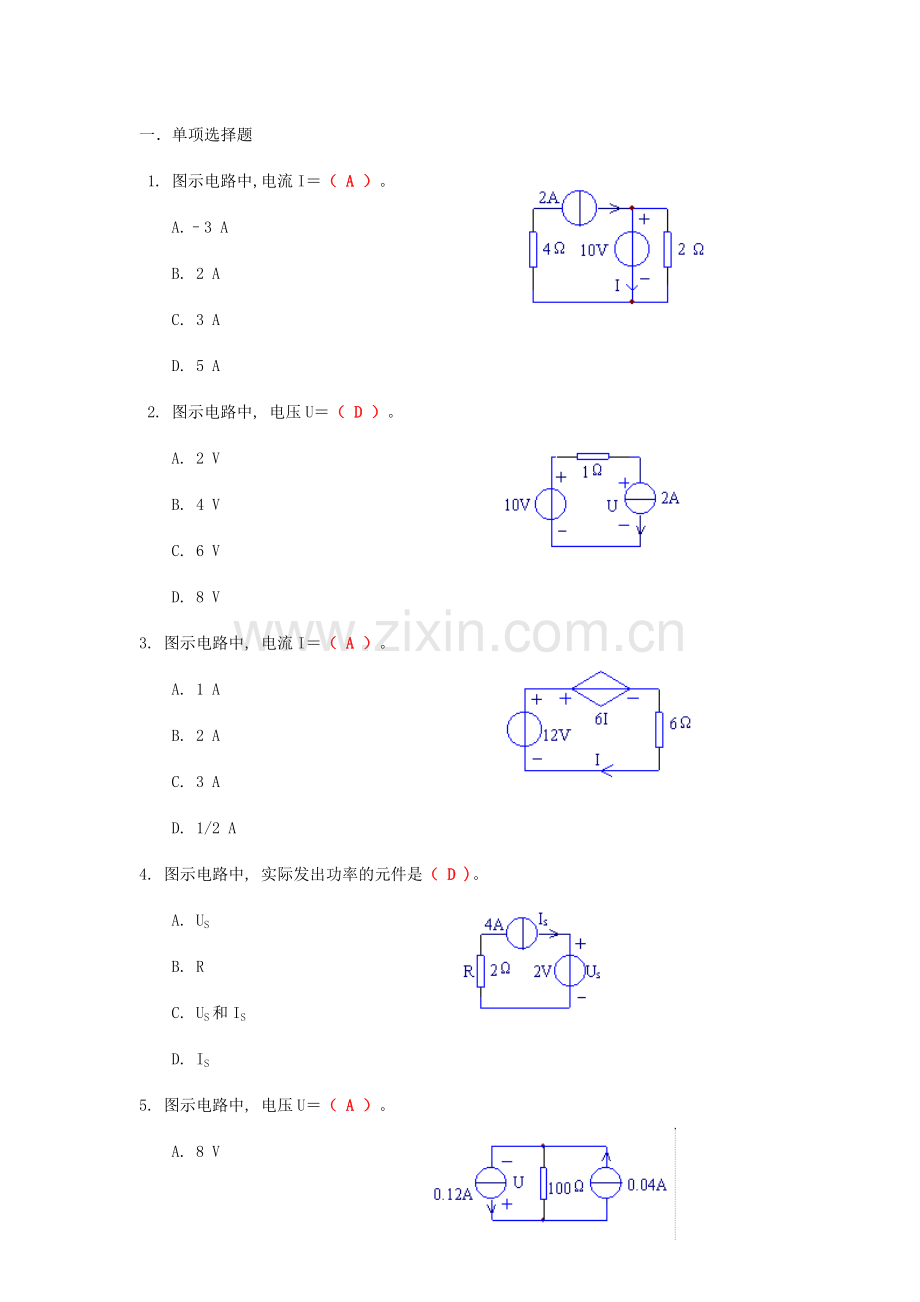

1. 图示电路中,电流I＝（ A ）。
A.–3 A
B. 2 A
C. 3 A
D. 5 A
2. 图示电路中, 电压U＝（ D ）。
A. 2 V
B. 4 V
C. 6 V
D. 8 V
3. 图示电路中, 电流I＝（ A ）。
A. 1 A
B. 2 A
C. 3 A
D. 1/2 A
4. 图示电路中, 实际发出功率的元件是（ D )。
。
A. US
B. R
C. US和IS
D. IS
5. 图示电路中, 电压U＝（ A ）。
A. 8 V
B. －8 V
C. 16 V
D. －16 V

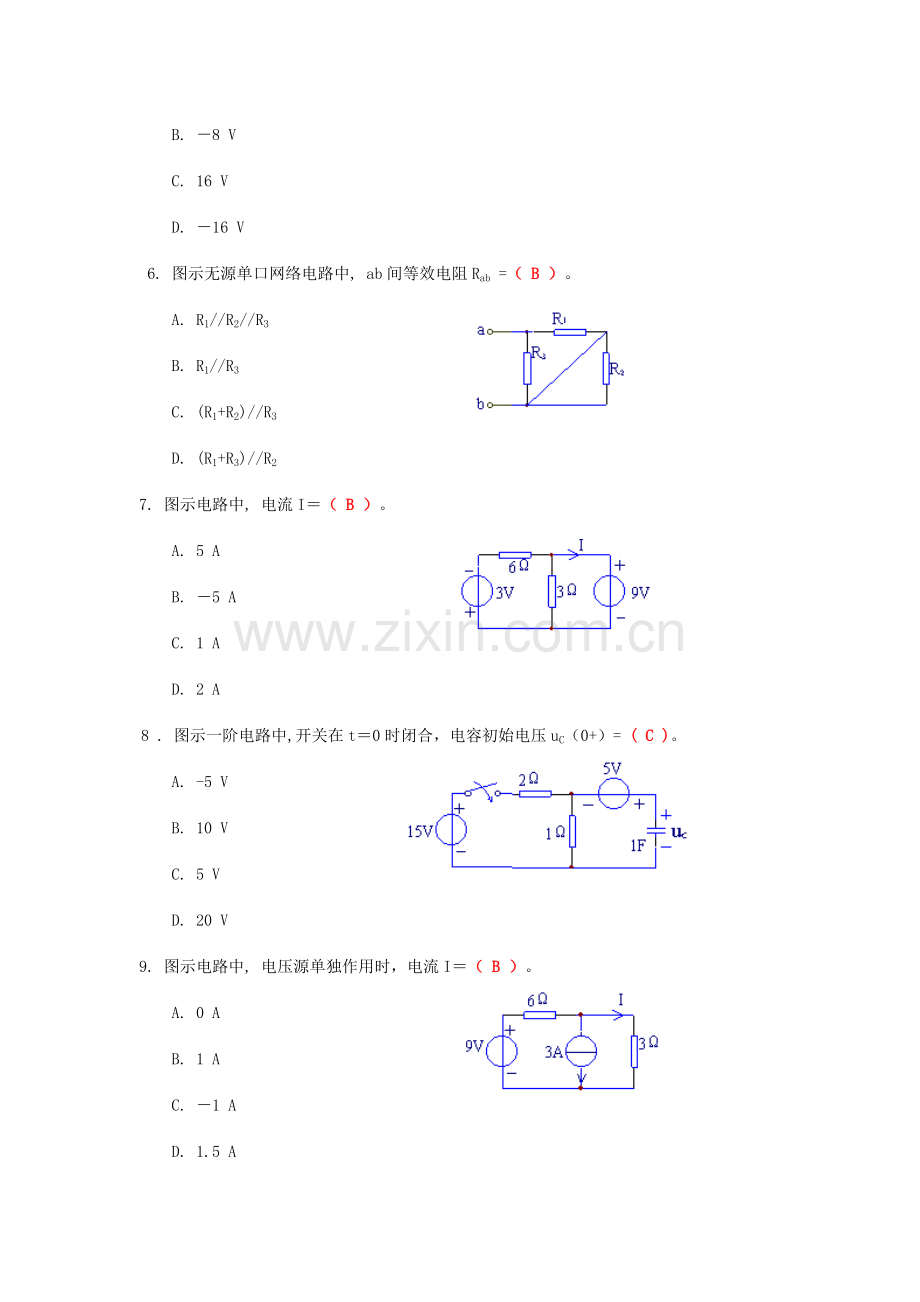

6. 图示无源单口网络电路中, ab间等效电阻Rab =（ B ）。
A. R1//R2//R3
B. R1//R3
C. (R1+R2)//R3
D. (R1+R3)//R2
7. 图示电路中, 电流I＝（ B ）。
A. 5 A
B. －5 A
C. 1 A
D. 2 A
8 . 图示一阶电路中,开关在t＝0时闭合，电容初始电压uC（0+）= ( C )。
A. -5 V
B. 10 V
C. 5 V
D. 20 V
9. 图示电路中, 电压源单独作用时，电流I＝（ B ）。
A. 0 A
B. 1 A
C. －1 A
D. 1.5 A
10. 图示电路中, ab短路线中电流Iab = ( A ）。
A. 1 A
B. 2 A
C. 3 A
D. -1 A
11. 图示电路中, 电流I＝（ A ）。
。
。
。
A. –4A
B. 4A
C. –2A
D. –3A
12. 图示电路中, 电压U＝（ C ）。
A. 3 V
B. -3 V
C. -6 V
D. 6 V
13. 图示电路, ab间电压Uab = ( D )。
A. 8 V
B. 7 V
C. 5 V
D. 3 V
14.极 管 接 在 电 路 中， 若 测 得 a、b 两 端 电 位 如 图 所 示，则 二 极 管 工 作 状 态 为（ A ）。
A. 导 通 B. 截 止 C. 击 穿
15.如 果 把 一 个 小 功 率 二 极 管 直 接 同 一 个 电 源 电 压 为1.5V、内 阻 为 零 的 电 池 实 行 正 向 连 接，电 路 如 图 所 示，则 后 果 是 该 管（ D ）。
A. 击 穿 B. 电 流 为 零 C. 电 流 正 常 D. 电 流 过 大 使 管 子 烧 坏
16. 电 路 如 图 所 示 ，二 极 管 D 为 理 想 元 件，US =5 V ，则 电 压uO=（ A ）。
A. Us B. US / 2 C. 零
17. 电 路 如 图 所 示，二 极 管D、D为 理 想 元 件， 则 在 电 路 中（ B ）。
A. D起 箝 位 作 用，D起 隔 离 作 用
B. D起 隔 离 作 用，D起 箝 位 作 用
C. D、D均 起 箝 位 作 用
D. D、D均 起 隔 离 作 用
18. 电 路 如 图 所 示, 所 有 二 极 管 均 为 理 想 元 件，则 D、D、D的 工 作 状 态 为（ A ）。
A. D导 通，D、D 截 止
B. D、D截 止 ， D3 导 通
C. D、D截 止， D导 通
D. D、D、D均 截 止
19.电 路 如 图 所 示，二 极 管 D、D 为 理 想 元 件，判 断 D、D的 工 作 状 态 为（ ）。
A. D导 通 ，D截 止
B. D导 通，D导 通
C. D截 止 ，D导 通
D. D截 止 ，D截 止
20.先 后 用 万 用 表 的“R×10” 挡 和“R×100”挡 测 量 同 一 只 二 极 管 的 正 向 电 阻，设 两 次 测 量 值 分 别 是 R和 R， 则 二 者 相 比 为（C）。
A. R>R B. R=R C. R<R
21. 若 用 万 用 表 测 二极 管 的 正、 反 向 电 阻 的 方 法 来 判 断 二 极 管 的 好 坏，好 的 管 子 应 为
( C )。
A. 正、 反 向 电 阻 相 等
B. 正 向 电 阻 大 ， 反 向 电 阻 小
C. 反 向 电 阻 比 正 向 电 阻 大 很 多 倍
D. 正、 反 向 电 阻 都 等 于 无 穷 大
22.在 同 一 测 试 条 件 下，测 得 三 个 同 型 号 二 极 管 的 参 数 如 下 表 所 示，其 中 性 能 最 好 的 一 个
二 极 管 是（ B ）。
序 号
正 向 电 流 （ 正 向 电 压 相 同）
反 向 电 流 （ 反 向 电 压 相 同）
反 向 击 穿 电 压
A. B. C.
100mA
100mA
100mA
8
2
6
200V
200V
200V
23. 型 号 为 2CP10 的 正 向 硅 二 极 管 导 通 后 的 正 向 压 降 约 为（ C ）。
A. 1V B. 0.2 V C. 0.6 V
24. 二 极 管 的 死 区 电 压 随 环 境 温 度 的 升 高 而（C）。
A. 增 大 B. 不 变 C. 减 小
25. 二 极 管 的 反 向 饱 和 峰 值 电 流 随 环 境 温 度 的 升 高 而（ A ）。
A. 增 大 B. 减 小 C. 不 变
26.电 路 如 图 所 示，二 极 管 D 的 正 向 压 降 为 0.6V，反 向 工 作 峰 值 电 压URWM =100V，反 向 峰 值 电 流 IRM =10A，电 源US =100V，负 载 电 阻RL =10 k，则 电 压 uO 为（ C ）。
A. 0.6 V B. 10 V C. 0.1 V
27.电 路 如 图 所 示，设 电 压 表 V 的 内 阻 为 无 穷 大，R=10k，二 极 管 D 的 型 号 为 2CP10， 则 V 的 读 数 约 为（ A ）。
A. 0.7V B. 0.3V C. 1V
28.电 路 如 图 所 示，二 极 管 型 号 为 2CP11，设 电 压 表 内 阻 为 无 穷 大，电 阻 R = 5 k，则 电 压 表 V 的 读 数 约 为（ C ）。
A. 0.7V B. 0V C. 10V
29.电 路 如 图 所 示，二 极 管 D 为 理 想 元 件，输 入 信 号 ui 为 如 图 所 示 的 三 角 波 ，则 输 出 电 压 uO 的 最 大 值 为（ D ）。
A. 5 V B. 10 V C. 2 V D. 7 V
30.电 路 如 图 所 示，二 极 管 为 同 一 型 号 的 理 想 元 件，电 阻 R = 4 k，电 位 uA=1V， uB =3V，则 电 位 uF 等 于（ A ）。
A. 1 V B. 3 V C. 12 V
31.电 路 如 图 所 示，二 极 管 为 同 一 型 号 的 理 想 元 件，uA=3sint V，uB = 3V ，R = 4 k， 则 uF 等 于（ B ）。
A. 3 V B. 3sint V C. 3V+3sint V
32.电 路 如 图 所 示，二 极管 为 理 想 元 件，ui=6sint V，U=3V，当t = 瞬 间， 输 出 电 压
uO 等 于（ B ）。
A. 0 V B. 6 V C. 3 V
33.电 路 如 图 所 示，二 极 管 为 理 想 元 件，=3sint V，U=3V，当= 0 瞬 间， 输 出 电 压 uO 等 于 （ A ）。
A. 0 V B. 3 V C. -3 V
34.电 路 如 图 所 示，D 为 理 想 二 极 管，= 6sint V，则 输 出 电 压 的 最 大 值 uOM = （ B ）。
A. 6 V B. 3 V C. -3 V
35. 电 路 如 图 所 示， 输 入信 号= 6sint V 时， 二 极 管D 承 受 的 最 高 反 向 电 压 为（A）。
A. 3 V B. 6 V C. 9 V
36.电 路 如 图 所 示， 二 极 管D 为 理 想 元 件， 当 输 入 信 号 =12sintV 时， 输 出 电 压 的 最 大 值 为（ D ）。
A. 12 V B. 6 V C. 0 V D. 6 V
10
k
W
6
V
u
i
D
u
O
+
-
+
-
+
-
37.电 路 如 图 所 示，设 二 极 管 D1 ，D2，D3 的 正 向 压 降 忽 略 不 计，则 输 出 电 压 uO =（ A ）。
A. －2V B. 0V C. 6V D. 12V
38. 电 路 如 图 所 示，二 极 管 D1，D2，D3 均 为 理 想 元 件， 则 输 出 电 压 uO＝（ A ）。
A. 0V B. －6V C. －18V
39. 电 路 如 图 所 示， 全 部 二 极 管 均 为 理 想 元 件，输 出 电 压 uO 为（ A ）。
A. 8V B. 0V C. －12V D. 6V
40.电 路 如 图 所 示， 设 全 部 二 极 管 均 为 理 想 元 件， 当 输 入 电 压 ui =10sintV时，输 出 电 压 最 大 值 为 10V 的 电 路 是 图（ C ）。
A. B. C.
41.电 路 如 图 所 示， D1，D2 均 为 理 想 二 极 管， 当 输 入 电 压 > 6V 时， 则 uO=（ B ）。
A. 6V B. 3V C. ui
42.电 路 如 图 所 示， ，D2 均 为 硅 管（正 向 压 降 0.7V)，D 为 锗 管（正 向 压 降 0.3V)， U＝6V ， 忽 略 二 极 管 的 反 向 电 流 ， 则 流 过 D1、D2 的 电 流 分 别 为（ B ）。
A. 2mA，2mA B. 0 ，2mA C. 2mA，0
43.电 路 如 图 所 示，二 极 管 D1，D2 均 为 理 想 元 件， 则 电 压 uAO=（ B ）。
A. 12V B. 0V C. －15V
44.电 路 如 图 所 示， D1，D2 均 为 理 想 二 极 管， 设 , U1 的 值 小 于 6V，则 uO=( C )。
A. +12V B. +6V C. U1
45.电 路 如 图 所 示， D1，D2 均 为 理 想 二 极 管， 设 U1 =10 V，ui = 40 sinωtV, 则 输 出 电 压 uO 应 为 ( D )。
A. 最 大 值 为 40V，最 小 值 为 0V
B. 最 大 值 为 40V，最 小 值 为 +10V
C. 最 大 值 为 10V，最 小 值 为 －40V
D. 最 大 值 为 10V，最 小 值 为 0V
46.电 路 如 图 所 示， D1，D2 均 为 理 想 二 极 管，当 输 入 信 号 ui = 6 sinωtV 时，输 出 电 压 uO 的 最 大 值 为 ( C )。
A. +1V B. +4V C. +6V
47. 电 路 如 图 所 示， 若 忽 略 二 极 管 D 的 正 向 压 降 和 正 向 电 阻，则 输 出 电 压 uO 为（ A ）。
A. +12V B. +6V C. +2V
48. 电 路 如 图 所 示，D为 硅 二 极 管， 根 据 所 给 出 的 电 路 参 数 判 断 该 管 为 ( B )。
A. 正 偏 B. 反 偏 C. 零 偏
49. 电 路 如 图 所 示，A 点 与 B 点 的 电 位 差 UAB 约 等 于 （ A ）。
A. 0.3V B. -2.3V C. 1.0V D. 1.3V
50. 稳 压 管 是 由（ A ）。
A. 一 个 PN 结 组 成 B. 二 个 PN 结 组 成 C. 三 个 PN 结 组 成
如 图 所 示 电 路， 微 安 表 读 出 的 电 流 应 是（ A ）。
A. 集 射 穿 透 电 流 ICEO B. 基 极 反 向 饱 和 电 流 ICBO C. ICBO＋ICEO
51.已 知 某 晶 体 管 的 穿 透 电 流 ICEO = 0.32mA， 集 基 反 向 饱 和 电 流 ICBO = 4μA， 如 要 获 得 2.69 mA的 集 电 极 电 流， 则 基 极 电 流 IB 应 为（ C ）。
A. 0.3mA B. 2.4mA C. 0.03mA
52.已 知 某 晶 体 管 的 ICEO 为 200， 当 基 极 电 流 为 20 时， 集 电 极 电 流 为1mA，则 该 管 的 ICBO 约 等 于 （ C ）。
A. 8 mA B. 10 mA C. 5 D. 20
53.三 只 同 型 号 晶 体 管 的 部 分 参 数 如 下 表 所 示， 其 他 参 数 大 致 相 同， 欲 用 作 放 大 时， 最 好 的 方 案 是 选（ C ）。
序 号
ICEO /
A.
200
200
B.
150
150
C.
50
10
54. 单 管 放 大 电 路 的 静 态 基 极 电 流 IB 适 当 增 加 时， 晶 体 管 的 输 入 电 阻 rbe 将（ A ）。
A. 减 小 B. 增 加 C. 不 变
55. 低 频 小 功 率 晶 体 管 的 输 入 电 阻 rbe 等 于（ B ）。
A. B. C.
56.在 计 算 低 频 小 功 率 晶 体 管 输 入 电 阻 rbe 时， 有 三 位 同 学 用 了 三 种 方 法， 而 且 计 算 结 果 差 别 很 大， 请 指 出 正 确 的 表 达 式 是 （ C ）。
A. rbe = B. rbe = C. rbe = 300＋
57.晶 体 管 共 发 射 极 输 出 特 性 常 用 一 族 曲 线 表 示， 其 中 每 一 条 曲 线 对 应 一 个 特 定（ C）。
A. IC B. UCE C. IB D. IE
58. 所 谓 晶 体 管 输 出 特 性 曲 线 中 的 线 性 区 域 是 指（ A ）。
A. 放 大 区 B. 饱 和 区 C. 截 止 区
. 测 得 某 晶 体 管 三 个 极 的 电 位 如 图 所 示， 则 该 管 工 作 在（ A ）。
A. 放 大 区 B. 饱 和 区 C. 截 止 区
59. 如 果 接 在 电 路 中 某 晶 体 管 的 基 极 与 发 射 极 短 路， 则（ B ）。
A. 管 子 深 度 饱 和 B. 管 子 截 止 C.管 子 工 作 在 放 大 状 态
某 一 正 常 工 作 的 共 发 射 极 接 法 的 单 管 交 流 放 大 电 路， 若 不 适 当 地 增 大 集 电 极 电 阻 RC， 其 后 果 为（ C ）。
A. 晶 体 管 截 止 而 无 放 大 作 用
B. 偏 流 IB 过 小 而 无 法 正 常 工 作
C. 晶 体 管 饱 和 而 失 去 放 大 作 用
60.根 据 图 中 已 标 出 各 晶 体 管 电 极 的 电 位， 判 断 处 于 饱 和 状 态 的 晶 体 管 是 （ C ）。
A. B. C.
61.图 中 已 标 出 各 硅 晶 体 管 电 极 的 电 位， 判 断 处 于 截 止 状 态 的 晶 体 管 是（ D ）。
1
V
3V
-
3V
0
V
0
.
5V
0
.
7
V
10
V
4
V
9.
7
V
5
.
3V
6
V
-
2.
3V
(
a
)
(
b
)
(
c
)
(
d
)
A. B. C. D.
62. 工 作 在 饱 和 状 态 的PNP 型 晶 体 管， 其 三 个 极 的 电 位 应 为（ A ）。
A. VE >VB，VC >VB，VE >VC
B. VE >VB，VC< VB，VE >VC
C. VB >VE，VB< VC，VE >VC
63.测 得 某 一 PNP 硅 管 三 个 极 的 电 位 是：VB = 3.2V，VE = 2.5V，VC = 7V， 则 该 管 工 作 在（ A ）。
A. 线 性 放 大 状 态 B. 饱 和 工 作 状 态 C. 截 止 工 作 状 态
64.某 工 作 在 放 大 状 态 的 晶 体 管，测 出 其 三 个 极 X，Y，Z的 电 位 分 别 为：VX = 9V，VY = 3.8V，VZ = 4V， 则（ C ）。
A. X 为 基 极，Y 为 集 电 极，Z 为 发 射 极
B. X 为 发 射 极，Y 为 基 极，Z 为 集 电 极
C. X 为 集 电 极，Z 为 基 极，Y 为 发 射 极
65.用 直 流 电 压 表 测 得 工 作 在 放 大 区 的 某 晶 体 管 三 个 极 1，2，3 的 电 位 分 别 为：V1 = 2V， V2= 6V，V3= 2.7V， 则（ B ）。
A. 1 为 发 射 极 E，2 为 基 极 B，3 为 集 电 极 C
B. 1 为 发 射 极 E，2 为 集 电 极 C，3 为 基 极 B
C. 1 为 基 极 B，2 为 发 射 极 E，3 为 集 电 极 C
66. 电 路 如 图 所 示， 晶 体 管 处 于（ A ）。
A. 饱 和 状 态 B. 放 大 状 态 C. 截 止 状 态
67.电 路 如 图 所 示， 晶 体 管 T 的 电 流 放 大 系 数 =50，RB =300 k，RE =3 k， 晶 体 管 T 处 于（ A ）。
A. 放 大 状 态 B. 截 止 状 态 C. 饱 和 状 态
68. 电 路 如 图 所 示， 静 态 时 晶 体 管 处 于（ C ）。
A. 饱 和 状 态 B. 放 大 状 态 C. 截 止 状 态
69. 电 路 如 图 所 示， 已 知 uI = 3V，则 晶 体 管 T 此 时 工 作 在 ( B )。
A. 放 大 状 态 B. 截 止 状 态 C. 饱 和 状 态
70. 电 路 如 图 所 示，晶 体 管 UBE = 0.7 V ， = 50，则 晶 体 管 工 作 在（ B ）。
A. 放 大 区 B. 饱 和 区 C. 截 止 区
71. 电 路 如 图 所 示， 晶 体 管 工 作 在 （ A ）。
A. 截 止 状 态 B. 放 大 状 态 C. 饱 和 状 态
72.某 电 路 如 图 所 示，晶 体 管 集 电 极 接 有 电 阻 RC， 根 据 图 中 的 数 据 判 断 该 管 处 在 ( B )。
A. 截 止 状 态 B. 放 大 状 态 C. 饱 和 状 态
73.对于放大电路，所谓开环是指 B 。
A．无信号源 B．无反馈通路
C．无电源 D．无负载
74.而所谓闭环是指 B 。
A．考虑信号源内阻 B．存在反馈通路
C．接入电源 D．接入负载
75.在输入量不变的情况下，若引入反馈后 D ，则说明引入的反馈是负反馈。
A．输入电阻增大 B．输出量增大
C．净输入量增大 D．净输入量减小
76.直流负反馈是指 C 。
A．直接耦合放大电路中所引入的负反馈
B．只有放大直流信号时才有的负反馈
C．在直流通路中的负反馈
77.交流负反馈是指 C 。
A．阻容耦合放大电路中所引入的负反馈
B．只有放大交流信号时才有的负反馈
C．在交流通路中的负反馈
78. 选择合适答案填入空内。
A．电压 B．电流 C．串联 D．并联
（1）为了稳定放大电路的输出电压，应引入 A 负反馈；
（2）为了稳定放大电路的输出电流，应引入 B 负反馈；
（3）为了增大放大电路的输入电阻，应引入 C 负反馈；
（4）为了减小放大电路的输入电阻，应引入 D 负反馈；
（5）为了增大放大电路的输出电阻，应引入 B 负反馈；
（6）为了减小放大电路的输出电阻，应引入 A 负反馈。
79.图所示的桥式整流电容滤波电路中，已知变压器副边电压有效值V2为10V，（T为电网电压的周期）。测得输出直流电压VO也许的数值为
A.14V B.12V C. 9V D.4.5V
选择合适答案填入空内。
（1）在正常负载情况下，VO≈（B） ；
（2）电容虚焊时VO≈（C ）；
（3）负载电阻开路时VO≈（A ） ；
（4）一只整流管和滤波电容同时开路，
i0
则VO≈（D）。
解：②；③；①；④
二．填空题
80、用戴维南定理求等效电路的电阻时，对原网络内部电压源作_短路_解决，电流源作_开路_解决。
81、抱负电压源输出的 电压 值恒定，输出的 电流 由它自身和外电路共同决定；抱负电流源输出的 电流 值恒定，输出的 电压 由它自身和外电路共同决定。
82．KCL体现了电路中 电荷 守恒的法则。
83．电路中，某元件短路，则它两端电压必为 零 。
84．电路中，某元件开路，则流过它的电流必为 零 。
85．若电路的支路数为b，节点数为n，则独立的KCL方程数为 n-1 。
86．在线性电路叠加定理分析中，不作用的独立电压源应将其 短路 。
87．实际电压源与抱负电压源的区别在于实际电压源的内阻 不为零 。
88．PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
89．漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。
90．所谓抱负二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，
结电阻为（无穷大），等效成断开；
91．三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。
92．三极管放大电路共有三种组态分别是（共集）、（共射）、（共基）放大电路。
93．差分放大电路输入端加上大小相等、极性相同的两个信号，称为（差模）信号，而加上大小相等、极性相反的两个信号，称为（共模）信号。
94．晶体三极管具有放大作用时，发射结（正向偏置），集电结（反向偏置）。
95．P型半导体中空穴为（多数）载流子，自由电子为（少数）载流子。
96．在桥式整流电阻负载中，抱负二极管承受最高反压是（U2）。
97．空穴为（多数）载流子。自由电子为（少数）载流子的杂质半导体称为P型半导体。
98．PN结的P型侧接高电位，N型侧接低电位称为（正向偏置）反之称为（反向偏置）
99．稳定二极管稳压时是处在（反向）偏置状态，而二极管导通时是处在（正向）偏置状态。
100．晶体三极管的集电极电流Ic=(βIb) 所以它是（电流）控制元件。
101．当温度升高时三极管的反向饱和电流I CBO（增长）所以Ic也（增长) 。
102．假如两个单口网络端口的 电压和电流 完全相同，则这两个单口网络等效。
三．判断题
103．叠加定理仅合用于线性电路求解电压和电流，而不能用来计算功率（对 ）
104、在运算电路中，集成运放的反向输入端均为虚地。（错）
105、凡是运算电路都可以运用“虚短”和“虚断”的概念求解运算关系。（错）
106、在功率放大电路中，输出功率越大，功放管的功耗愈大。（对）
107.电源等效变换时电压源与电流源等效变换关系只对外电路而言，内电路是不等效的（对）
108、稳压管正常稳压时应工作在正向导通区域。 （错）
109、只有直接耦合的放大电路中三极管的参数才随温度而变化，电容耦合的放大电路中三极管的参数不随温度而变化，因此只有直接耦合放大电路存在零点漂移。（错）
110、在电路参数相同的情况下，半波整流电路输出电压的平均值是桥式整流电路输出电压平均值的一半。 （错）
111.当一端口用戴维南等效电路或诺顿等效电路置换后端口以外的电路中的电压和电流均保持不变（对）
112、多级放大电路的输入电阻等于第一级的输入电阻，输出电阻等于末级的输出电阻。（对）
113、放大电路只要静态工作点合理，就可以放大电压信号。 （错）
114、桥式整流电路中，交流电的正、负半周作用时在负载电阻上得到的电压方向相反。（错）
115、二极管在反向电压超过最高反向工作电压URM时会损坏。 （错）
116、在电路参数相同的情况下，半波整流电路流过二极管的平均电流为桥式整流电路流过二极管平均电流的一半 。 （错）
117、对三极管电路进行直流分析时，可将三极管用H参数小信号模型替代。（错）
118、双极型三极管由两个PN结构成，因此可以用两个二极管背靠背相连构成一个三极管。（错）
119、三极管的输出特性曲线随温度升高而上移，且间距随温度升高而减小。（错）
120、直流电源是一种将正弦信号转换为直流信号的波形变换电路。（×）
121、直流电源是一种能量转换电路，它将交流能量转换为直流能量。（√）
122、在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。（√）因此，它们的整流管的平均电流比值为2:1。（×）
123、若V2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为。（√）
124、当输入电压VI和负载电流IL变化时，稳压电路的输出电压是绝对不变的。（×）
125、整流电路可将正弦电压变为脉动的直流电压。（√）
126.只要在放大电路中引入反馈，就一定能使其性能得到改善。（×）
127.放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。（× ）
128.反馈量仅仅决定于输出量。（√ ）
129.既然电流负反馈稳定输出电流，那么必然稳定输出电压。（× ）
四．简答题
1、什么是叠加定理，它的合用范围是什么？可否用来求功率，为什么？
答:在多个电源共存的线性电路中,各支路电流(或电压)等于各电源单独作用时在相应支路上产生的电流(或电压)的代数和.这就是叠加原理.它的合用范围是线性电路;不可以用来求功率,由于功率与电流的平方成正比,而非与电流成正比.
2、试述“电路等效”的概念。
答:在分析计算电路时,有时只需要计算某一支路的电流或电压,为简化计算通常使用戴维南等效电路,解决的方法是把待求支路移开,剩下的电路用一个电压源模型来代替,这时对待求支路而言,电压源模型和剩下的部分电路是等效电路;尚有一种等效电路,即电压源和电流源等效电路,这两种电源等效是针对外电路而言,内电路是不等效的.
3、某电容器额定耐压值为450V，能否把它接在交流380V的电源上使用？为什么？
答:不可以,由于交流380V的电源电压最大值可达537V,远远超过电容的耐压值450V,假如接上去,会烧坏电容器.
4、试总结晶体三极管分别工作在放大、饱和、截止三种工作状态时，三极管中的两个PN结所具有的特点。
答:三极管工作在放大状态:发射结正向偏置,集电结反向偏置;
三极管工作在饱和状态:发射结反向偏置,集电结反向偏置;
三极管工作在截止状态:发射结正向偏置,集电结正向偏置.
5、什么是静态工作点？静态工作点对放大电路有什么影响？
答:要知道何为静态工作点一方面要了解何为静态,所谓静态,就是指放大电路在没有交流输入信号的情况下,电路的工作状态,静态时,电路中的电压和电流都是直流量,在放大电路的输入和输出曲线上相相应的点即为静态工作点;静态工作点对放大电路能否正常工作影响很大,在输出曲线上,静态工作点不能太高,太高会导致放大电路产生饱和失真;静态工作点不能太低,太低会导致放大电路产生截止失真,静态工作点最佳设在放大区的中间位置,这样在小信号输入的情况下就可避免放大电路产生饱和或截止失真.
6、抱负远算放大器有哪些特点？什么是“虚断”和“虚短”？
答:抱负运算放大器的几个特点:
1.开环差模电压增益Aod=∞
2.差模输入电阻rid=∞
3.输入偏流IB1=IB2=IB=0
4.输出电阻r0=0
5.共模克制比CMRR=∞
6.输入失调电压Uio、输入失调电流Iio、以及它们的温漂均为0
7．上限截止频率fH=∞
虚断:抱负运放两个输入端电流都等于零,就仿佛这两个输入端被断开同样,但它们又没有被“真正”断开，这种现象称这个输入端被“虚断”
虚短:由于抱负运放Aod=∞,只要运放还在线性区,就可以认为同相输入端与反相输入端电位相等,如同将这两端短路同样,而这两端又没有被“真正”短路,只是等效于短路,所以称同相输入端与反相输入端为“虚短”
7、如图为分压式偏置电路，说明该电路可以稳定静态工作点的原理。
答:本电路在设计时,RB1.RB2取值较小,即流过RB1的电流I比IBQ大得多,则IBQ与I相比可以忽略不计,B点的电位UB基本稳定.该电路可以稳定静态工作点的过程:
T↑→ICQ↑→UE↑→UBE(=UB-UE)↓→IBQ↓→ICQ↓
五．计算题
1、如图1所示，已知E1=8V内阻不计，R1=6Ω，R2=12Ω，R3=8Ω，要使R1中的电流为零，E2应为多大？（内阻不计）。
R1
R3
R2
E1
E2
图1
R1
R2
R3
E1
E2
E3
I1
2、如图2所示，已知R1=10
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
