智能小区设计方案.doc

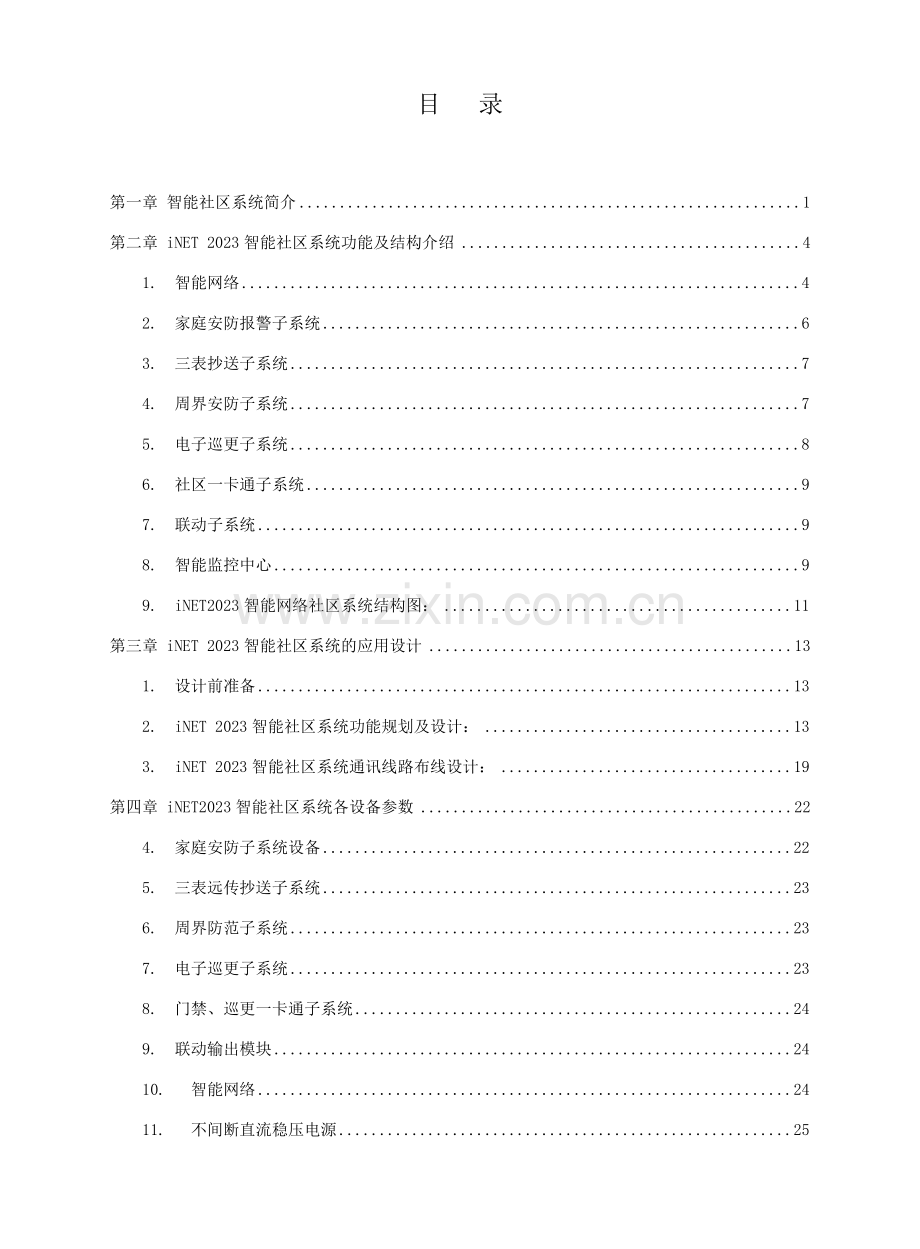

目 录第一章 智能社区系统简介1第二章 iNET 2023智能社区系统功能及结构介绍41.智能网络42.家庭安防报警子系统63.三表抄送子系统74.周界安防子系统75.电子巡更子系统86.社区一卡通子系统97.联动子系统98.智能监控中心99.iNET2023智能网络社区系统结构图：11第三章 iNET 2023智能社区系统的应用设计131.设计前准备132.iNET 2023智能社区系统功能规划及设计：133.iNET 2023智能社区系统通讯线路布线设计：19第四章 iNET2023智能社区系统各设备参数224.家庭安防子系统设备225.三表远传抄送子系统236.周界防范子系统237.电子巡更子系统238.门禁、巡更一卡通子系统249.联动输出模块2410.智能网络2411.不间断直流稳压电源2512.接线架25第五章 标准方案261.项目介绍262.建设方规定263.设计方案：284.系统配置表：36第一章 智能社区系统简介按照国家建设部全国住宅社区智能化技术示范工程建设工作大纲以下简称大纲及全国住宅社区智能化系统示范工程建设要点与技术导则(试行稿)以下简称导则两项文献规定。社区智能化系统分为三大部分：安全防范系统、信息管理系统、信息网络系统。三系统间互有一定联系，关系如下图：信息网络系统安全防范系统信息管理系统社区智能化建设中必不可少的是信息通讯网络，现在国内涉及世界范围都没有一个统一的标准，按实现的技术来分，重要有以下几种类型：电话线、电力线、电缆线（有线电视网络）、专线（五类双绞线）、无线、以太网（IP宽带网）等。初期一些产品为了达成宣传目的，盲目追求所有系统集成在一种网络中，使得系统造价大增，并且由于产品成熟度不高而使得系统难于使用和维护。为了减少系统造价和提高可靠性，目前普遍的做法是把数据量较低的子系统，如安防和抄表、消防等系统，与数据量较大的子系统，如宽带网络、有线电视等系统分开布线。按照导则中定义，智能化社区的安全防范系统由下述子系统构成：1. 住户家庭安防报警子系统2. 住户家庭可视/非可视对讲子系统3. 社区闭路电视监控子系统4. 社区周界及公共区域防盗报警子系统5. 社区电子巡更子系统6. 停车场子系统7. 消防子系统8. 社区背景音乐及背景音乐/事故广播子系统传统的智能化社区安全防范系统多采用各个子系统分别建设的方式，系统的集成度不高，不仅各系统需分别布线，并且难于实现系统之间的联动控制，系统安装和维护也麻烦。目前国内社区智能化系统集成解决方案较多，有基于LONWORK等现场控制总线的，有基于IP网络，如社区宽带网络的，有基于可视/非可视对讲系统的，其它尚有基于有线电视网络和基于电力线载波的。各种方案的重要区别在于技术实现方式，但它们或多或少都有一些问题：1. 基于对讲系统的智能社区系统优点在于造价低，易被接受，但其使用可靠性低，速度慢的缺陷也逐步为大家认知，例如在华东及华南等发达地区已基本不再采用此类方案。2. 基于LONWORK总线技术的智能社区系统优点是通讯能力大，网络结构先进，容易和社区机电自控系统集成共享网络资源。但因LONWORK系统的核心技术完全被国外垄断，产品价格偏高。性能价格比不合理。3. 基于IP网络的智能社区系统是目前集成限度最高的。其产品运用社区宽带网络实现了多种功能如：家庭防盗报警、可视对讲、社区公共信息发布等等。但该类产品的价格极高，同时该类产品面临的最大问题是国内社区宽带用户开通率太低。目前北京、上海、深圳等全国发达城市的有宽带服务的社区住户宽带开通率都局限性5%，使得很多建设的基于宽带的智能社区处在摆设状态。甚至成为开发商和业主的矛盾起因之一。深圳市科技有限公司针对传统安防系统的弊端，并结合智能社区系统建设的需要，专门开发的iNET2023智能社区系统具有集成度高、速度快、可靠性高、扩展性强、经济性好等优点，是智能社区系统建设的抱负选择。iNET2023智能社区系统在成熟的工业控制总线RS485技术的基础上，根据开放系统互联参考模型（OSI）的七层结构的规定，开发了一套智能网络协议（iNET协议），并在此基础上相继开发了系列智能社区产品，实现在一条RS485总线上集成了住户家庭安防报警子系统、社区周界及公共区域防盗报警子系统、社区电子巡更子系统、社区门禁及一卡通子系统和三表远传抄送子系统。深圳市科技有限公司早于1994年就开始与安定宝（ADEMCO）、博世（BOSCH）安保（原迪信DS）等多家世界一流安防产品制造商开始合作，为他们的产品开发出系列配套的管理软件，并于1998年就开发出适合国内社区家庭安防报警用的AK8000系列报警控制器，应用于大批国内高档住宅社区。长期的行业经验使得对于智能社区建设有着深刻而独到的见解，我们认为一套好的社区智能化产品必须具有四个方面的核心！1. 能可靠的解决关键问题。智能社区的关键问题是住户的居家安全问题，安居方能乐业。当前及未来相称一个时期内，智能化社区产品最首要的就是要提供安全、周到、可靠的家庭安防报警功能。2. 好用，易操作。产品再好假如操作过于复杂也是失败的！面向家庭开发的产品必须要充足考虑易操作及实用。否则难免沦为摆设。3. 方便管理。社区智能化系统可以发挥作用的一个重要保障来自于物业管理公司的认真管理。好的系统必须是管理功能全面，并且操作简便易学。4. 方便施工与维护。社区产品不可避免的会碰到施工环境复杂，多系统间干扰、业主二次装修的破坏等等不利因数。所以社区产品的结构规定简朴，可以故障自检，支持模块化安装。iNET2023智能社区系统从开始就紧紧围绕这四项基础核心规定，并立足长远的考虑设计出一整套功能齐备，适合多种档次住宅社区建设规定的产品。在未来，科技还将一如既往的与伙伴一道，为国内智能社区系统理性与科学化建设尽心尽力，为广大住户的舒适生活添砖加瓦。第二章 iNET 2023智能社区系统功能及结构介绍科技iNET 2023智能网络住宅社区系统运用由RS485现场总线构筑的智能网络（iNET）作为通讯传输媒介，各种功能子系统的设备如家庭安防报警控制器，三表抄送器，周界防范输入模块，电子巡更模块，门禁一卡通模块及联动输出模块等设备直接连入智能网络运营。通过智能网络将信息传送到社区控制中心。实现社区多项智能化功能。下面将分部介绍iNET 2023智能网络住宅社区系统的各组成部分。1. 智能网络iNET智能网络基于RS485现场总线控制技术。RS485现场控制总线通过数年实际应用，技术已完全成熟，没有任何被国外垄断的核心技术，经济性非常高。并且iNET智能网络在设计之初大量借鉴因特网技术，彻底解决了传统以RS485现场总线组成的网络中的传输速率低、误码率高、不适合大容量系统的痼疾。iNET智能网络高效率的关键是在同一系统中采用了两种不同功能的RS485总线，底层高速通讯的全双工通讯线（系统中称为主干网络）和接入子系统设备用的半双工通讯总线（系统中称为设备总线）。结构如下图所示：设备总线，可联结20个子系统设备CW2301隔离式串口总线模块CW2821路由器CW2821路由器CW2703单元集中器CW2703单元集中器设备总线主干网络控制中心电脑串口线其中各网络设备及网络辅助设备是：设备名称重要功能iNET2023-CW2821路由器：接续主干网络通讯，并引出一条可接入64个子系统设备的设备总线。有3个通讯接口。连接上级路由器或隔离式串口总线模块的主干网络接入口，连接下级路由器的主干网络接出口，和引出设备总线的接出口。iNET2023-CW2703单元集中器：扩充设备总线的接入能力。有2个通讯接口。一个接入路由器引出的设备总线，另一个接口引出一条新的可接入20个子系统设备的设备总线。iNET2023-CW2301隔离式串口总线模块：RS232和RS485的转换，信号间完全隔离，避免计算机被损坏。iNET2023-CW2605总线防雷器嵌入主干网络或设备总线，提供附加三级防雷。与其它使用RS485做为传输介质的系统相比，iNET智能网络有两大优势。 iNET智能网络中iNET2023-CW2821路由器和iNET2023-CW2703单元集中器都具有总线通讯延伸和隔离功能，从路由器和单元集中器引出的每一段iNET智能网络中的总线与其它段总线都有隔离保护，不会因某段总线故障而殃及其它。同时每条主干网络或设备总线都有1.2公里的传输距离，实际应用中足以满足任何社区的规定。 iNET智能网络从计算机串口出来到隔离式串口模块、到第一级路由器、一直到最后一级路由器是一条全双工通讯线。各种系统信息在上面高速无障碍传输。通过路由器将系统隔离为若干独立分块。使得即便对于数千户的大型社区也能做到通讯数据高速传递无瓶颈限制。iNET智能网络重要功能特点： 总线式网络连接：通过智能网络的设备总线连接所有的报警设备、输入模块和联动输出模块等，安装施工方便。可以构成星形、树形等拓扑结构，系统结构简朴，维护方便。 智能通信：涉及路由器、单元集中器，接入系统中即自动解决传输信号，保证信号可以准确及时传递到中心。 大系统容量：每个路由器最多可连结64个单元集中器设备，每个单元集中器最多可连接20个子系统设备；计算机每个串口下通过路由器和单元集中器可以扩充设备总线到253路，系统可容纳的各种模块可达20 x 253，共5060个，足够满足有数千户住宅的大型社区智能系统的需要。 超长连接距离：每个网络设备都具有网络延伸的功能。每个网络设备所引出的总线均有1.2KM的有效通讯距离，局部设备总线还可使用隔离式中继器再延伸1.2KM的通讯距离，实际应用中可满足任何社区的需要。 系统可靠性高：通过路由器和单元集中器可以很方便地扩充系统容量，并且各个路由器和单元集中器之间具有短路隔离功能，防止部分线路短路而导致系统瘫痪。 系统应用范围广：系统提供各种类型的输入输出智能模块可以应用于各种场合，如智能大厦安保系统、智能社区安保系统、博物馆、展览馆安保系统等。2. 家庭安防报警子系统家庭安防报警子系统是以iNET2023-AK8XXXi系列报警/通讯控制器为核心组成的，报警/通讯控制器可连接管理如：门窗磁、紧急按钮、移动探测器、燃气探测器、烟雾探测器等报警设备，发生报警立刻通过智能网络将报警信息传递至控制中心，同时业主还可通过控制器发出紧急求助，胁持求助等多种报警信号，各种功能为社区业主构筑一个安全的生活环境。iNET2023 AK8XXXi系列报警/通讯控制器是按专业报警功能设计，设计时参照国际先进的报警产品，同时还兼顾国内社区用户的实际使用需求，在系统功能、系统操作性和系统显示界面上做了大量符合用户需要的改善。iNET2023 AK8XXXi系列报警/通讯控制器/智能终端重要功能一览表： 型号功能iNET2023AK8204iiNET2023AK8208iiNET2023AK8304iiNET2023AK8308iiNET2023AK8800i防区数48488（可扩16防区）显示方式发光二极管发光二极管中文液晶中文液晶中文液晶夜光功能有外出、在家两种布防方式有快捷键布撤防功能有（一键式操作）键盘紧急按钮有（3个）有（2个）支持布撤防锁支持无临时防区旁路功能有门铃提醒功能有可扩充无线功能有布撤防延时功能有外观颜色可选可选（银蓝组合、金色、银色、白色）可编程防区类型9种11种接线防区线末电阻监控有报警记忆功能有密码控制功能有密码防猜功能有控制器防拆功能有抗干扰电路设计有可编程报警输出1个2个智能网络通讯功能有智能+电话线短消息功能有家电控制功能有三表抄送功能有定期器功能有电话报警功能有尚有供别墅或复跃式住宅使用的iNET2023-AK8300i分控键盘，用户在分控键盘可以完毕对报警/通讯控制器的操作功能。分控键盘特别适合安装在别墅或复跃式住宅的二楼。3. 三表抄送子系统三表抄送子系统采用iNET2023-CW5103-16三表抄送器或者智能终端iNET2023-AK8800i所带抄表器(每个AK8800i自带四路抄表器)，可以记录保存脉冲电表、水表、气表的读数，通过智能网络传送到监控中心，完毕三表的远程抄收，大大减轻物业管理的承担，提高效率和服务质量。三表抄送系统具有以下功能： 实时记录三表读数，读数精确，断电数据不丢失三表抄送器实时记录三表输出的脉冲，读数精度与各表的精度一致，并自动通过E2PROM记忆保存，断电后数据仍可保持十年以上。 双线末电阻回路监控，计量表故障监测三表抄送器上的每一个输入口的回路都使用双线末电阻监控，可有效防止各种对输入监测回路的破坏行为。同时每个输入口都设有状态指示灯，当相应输入口的计量表发生故障状态灯连同工作指示以亮1秒/灭1秒的固定周期闪烁，同时报告到中心控制室。 准确记录有效脉冲，过滤干扰信号三表抄送器采用12V和5V两种硬件滤波方式，一般使用12V滤波方式，这样可以提高信号灵敏度；市电220V波动较大的地区，可以选择5V滤波方式，以避开电源干扰。 直接使用交流电，自带电源，可接蓄电池（使用CW5103）。三表抄送器直接使用220V交流电，施工安装简便。自带12V直流电源，可连接蓄电池，停电后不影响使用。 数据本地记录三表抄送器所记录的数据平时都保存在抄送器的E2PROM中，由控制中心发出抄表指令后才将数据上传。可避免因维修和故障导致网络暂时中断时的抄表数据丢失。 通过软件设定三表抄送系统的各种参数，使用十分灵活在软件上除可以任意定义每一个三表抄送器上每一个端口的表的属性外，还可以设定其它如定期抄表、分段计时、异常计量读数报警等方便使用管理的功能。4. 周界安防子系统 周界安防子系统使用iNET2023-CW5002 2路开关量输入模块或iNET2023-CW5008 8路开关量输入模块，可以接入任何常规开关量报警探测器，可用于社区或大厦的周边围墙、公共区域、会所等处的安防系统，也可用于其它设备或系统的开关量信号采集。如社区的电梯运营状态、给水泵的工作状态等。 可任意将接入的开关量探测点组成公共用户以方便管理，如：将社区东侧的围墙上的所有探测器都定义为用户东围墙的各防区，并定义相关资料，对东围墙设防时，这段围墙上所有探测器都处在警戒状态。 iNET2023-CW5002 2路开关量输入模块体积小巧，便于施工。iNET2023-CW5002可直接安装在较大型的室外对射探测器内部，无需工程商此外制作室外防水盒。 使用线末电阻监控，可有效防止人为破坏，及实时监视所连接的设备是否处在正常的工作状态。5. 电子巡更子系统iNET2023智能社区系统中集成的是在线式电子巡更子系统。在线式电子巡更系统与传统离线式电子巡更系统（巡更棒+信息钮）比较有以下优势。 巡更时联动其它系统。在线式巡更系统可通过系统设立，报告巡更信息的同时联动其它系统，如：打开单元门让保安员进入楼内巡逻；启动或关闭指定报警防区，方便保安员通过。 使用在线巡更时保安员除保安器械外只需携带IC卡，既减轻了保安员的承担，同时也没有巡更棒易损坏的缺陷。 最重要的一点，也是用户实际应用中感受最关切的。在线式电子巡更系统中心随时掌握保安员的大体位置，在遭遇突发事件时方便协调其他保安员支援。在iNET 2023智能网络住宅社区系统中的电子巡更子系统可采用两种方法实现：方法一、使用iNET2023-CW5202密码读卡器作为巡更设备。将CW5202密码读卡器放在巡更点上，保安到达巡更点时只需输入密码或刷卡，中心监控电脑就可辨认是哪位保安到达巡更点，并记录到达时间。CW5202密码读卡器适合用做室外巡更点。方法二、使用iNET2023-CW5201读卡模块结合IC卡读卡头作为巡更设备。在每个巡更点上安装1个读卡头，每个读卡模块可以接入2个读卡头。保安到达时只需用个人的IC卡在读卡头上读一下即可，中心监控电脑就可以辨认是哪位保安到达巡更点，并记录到达时间。使用读IC卡方式的巡更系统适合安装于任何环境，但造价高于使用多功能密码控制器的巡更方式。两种巡更方法可混合使用。监控中心电脑可以制定巡更线路，设立巡更计划，巡更员在计划时间内到达巡更点操作控制器，巡更控制器通过智能网络向中心报告巡更点位置和巡更员编号，监控中心电脑自动记录巡更员到达时间和巡更员编号，假如巡更员未能及时到达巡更，则电脑会自动发出警告，提醒中心人员注意。电子巡更子系统具有以下功能： 实时报告巡更执行情况，提供更大的安全保障相比巡更棒形式的巡更方式，本系统可以实时报告巡更的执行情况，除了具有巡更考核记录的功能外，还可以随时提醒巡更情况，并且在巡更异常时可及时报警，给社区、大厦的安全提供更大的保障。 任意制定和执行巡更计划监控中心可根据实际巡更线路和时间，制定多条巡更计划，并可选择自动或人工执行计划，给巡更管理提供最大的方便。 具体的巡更记录、记录每次巡更都会自动记录巡更执行情况，并可对历史记录进行记录分析，提高对保安巡逻人员的管理水平。6. 社区一卡通子系统社区一卡通子系统采用iNET2023-CW5201读卡模块，配合读卡头，可以辨认卡号，经中心电脑数据库验证后发出相应操作指令。可用于在线巡更、门禁、停车场管理等领域。系统优点 操作实时性好依托智能网络的高速总线，从读卡到系统辨认到控制指令输出仅需1秒。 大系统容量以电脑硬盘为系统数据存储体，持卡用户数量不受限制。 系统安全高效系统操作由中心电脑授权，杜绝非法修改资料而产生的损失。7. 联动子系统 联动子系统使用iNET2023-CW6216 16路开关量输出模块，可安装在任意需要的位置，输出开关量信号控制其它相关系统。 控制灵活可通过报警联动、用户状态变化联动（用户布防或撤防）、事件联动（巡更动作、一卡通系统的读卡动作、或其它系统传来的开关量信号等），还可以有操作员直接在电脑上控制。 用途广泛可用于灯光联动、机电设备控制、智能社区其它系统联动等多方面。8. 智能监控中心iNET2023智能网络住宅社区系统的管理中心使用电脑配合警卫中心智能社区监控软件进行监控管理，该软件具有以下功能特点： 电子地图界面，多媒体操作方式：n 多级电子地图，自由设立各子系统图标n 点击图标直接控制相关设备 自定义声音报告各种情况 独特的显示板技术：n 任意制定多个显示板，分类显示各用户或防区n 各用户或防区的当前状态一目了然n 点击显示板图标直接控制各用户或防区 自动解决、自动打印：n 对系统的各种信息分级选择自动解决，减轻操作员承担n 系统信息中重要的警情或其它信息可分级选择自动打印 功能模块式结构，易于集成与扩展：n 可选择集成报警、巡更、CCTV闭路电视监控、门禁、考勤等功能模块n 多系统集成在统一的平台上操作与控制n 各种系统之间通过软件控制实现系统联动，减少硬件的成本与安装 详尽的历史记录和完善的数据维护解决功能n 所有系统信息自动储存n 模糊逻辑查询，方便记录 n 自动数据备份警卫中心集成控制系统结构示意图：串口扩充卡智能社区系统闭路电视监控系统社区广播背景音乐系统楼宇对讲系统物业管理系统社区局域网社区用户电脑Internet集成控制系统停车场收费系统9. iNET2023智能网络社区系统结构图：注意事项： 为保证系统的通讯速率，建议每个CW2821下的用户模块数量不超过300；每个计算机串口下用户模块数量不超过3000。 为保证系统通讯质量，每个子系统模块到接线架的距离要小于30米。 系统的供电、信号地的连接、防雷地的连接请参阅设计部分。智 能网 络CW300X接线架CW2821路由器主干网络，共5条线，全双工通讯，采用5类网络线，最远距离1.2公里监控中心CW2301串口总线模块串口警卫中心电脑监控系统CW300X接线架CW300X接线架CW300X接线架CW2821路由器家庭安防子系统：AK8XXXi系列报警/通讯控制器。可接入各类常规开关量探测器一卡通子系统：CW5201读卡模块，接读卡头，可用于巡更、门禁、停车场等多系统。密码巡更门禁子系统：CW5202多功能密码读卡器。可做密码刷卡门禁或巡更用三表抄送子系统：CW5103 16输入三表远传抄送器。可接入各类标准脉冲计量表。联动输出子系统：CW6216开关量输出模块。可用于电力、电梯控制、及其它控制输出周界防范子系统：CW5002开关量输入模块。可接入各类常规开关量室外探测器设备总线，共3条线，半双工通讯，采用5类网络线，最远距离1.2公里CW2703单元集中器CW2703单元集中器至下一级路由器iNET 2023智能网络社区系统的组成结构要点： 每个系统至少有一个iNET2023-CW2821，它提供一条可接续的高速网络主干线作为系统主干通讯线，一条最多可接64个设备的设备总线。通过多个iNET2023-CW2821接续，可以扩充系统容量，并且可达成较高的传输速度。 系统通过单元集中器iNET2023-CW2703扩充设备容量，iNET2023-CW2703连接在由iNET2023-CW2821引出的设备总线上并另提供一条最多可接20个设备的设备总线。 每个智能网络通信系统的设备总线数量和主干网络线数量之和不能超过253个。 主干网络线规定采用5类网络线，可以使用AWG22或AWG24号线，为两对信号线再加一条信号地线，每条主干网络最远距离为1.2KM，工程中采用标准5类线即可(户外注意防水)。 设备总线规定采用5类网络线，可以使用AWG22或AWG24号线，为一对信号线再加一条信号地线，每条设备总线最远距离为1.2KM，工程中采用标准5类线即可(户外注意防水)。此外该总线应尽量避免分支，不可避免时分支最长不可超过30米。第三章 iNET 2023智能社区系统的应用设计1. 设计前准备1.1. 详尽了解建设方的关于社区智能系统的功能需求。1.2. 项目平面图、各部分的结构图。1.3. 了解项目中弱电施工可运用的布线沟、弱电井道等相关信息。2. iNET 2023智能社区系统功能规划及设计：根据用户规定分子系统进行设计：2.1. 家庭安防报警子系统：家庭安防报警子系统以iNET2023 AK系列报警/通讯控制器为主，结合各种报警前端设备满足现代家庭综合防范需要。可供选择的报警/通讯控制器有6种。为满足复式结构住宅及别墅用户的需要，在iNET2023系统中还提供可用做家庭报警分控用的iNET2023 AK8300i分控键盘。报警/通讯控制器型号防区管理能力显示方式备注iNET2023 AK8204i4（4）防区*发光二极管括号内是无线防区数量，注意：无线与有线防区不能占用同一防区号iNET2023 AK8208i8（8）防区*发光二极管iNET2023 AK8304i4（4）防区*中文液晶iNET2023 AK8308i8（8）防区*中文液晶iNET2023 AK8300i中文液晶分控键盘iNET2023 AK8800i16（16）防区中文液晶智能终端注：* 括号内是无线防区数量。使用无线功能需要在控制器内增长无线接受板。增长后可以使用无线遥控器撤布防及紧急报警及使用多种无线探测器。 AK8800i是集成了短信、抄表、家防、家电控制、天气预报、定期器等功能的智能终端。系统设计环节：2.1.1. 拟定每户所需的报警前端设备如：被动红外探测器、门磁及窗磁、紧急按钮、烟雾探测器、燃气泄露探测器及其它各种防范用设备，并分派防区。2.1.2. 根据用户投资及使用需求拟定报警/通讯控制器的型号。2.1.3. 按照用户规定和相关国家标准设计室内报警/通讯控制器和前端设备的安装位置与连接线路，并在图中标注。2.1.4. 计算每户家庭内报警前端设备和报警/通讯控制器的总工作电流。2.1.5. 根据每个用户的需求按填写下表：假如有多种用户需求类型，则每种需求类型都需要填写一份表格。设备名称用途数量防区分派备注门磁探测门的开闭窗磁探测窗的开闭被动红外探测器探测室内是否有人走动紧急按钮紧急求助烟雾探测器探测火灾初期的烟雾燃气泄露探测器探测是否有燃气泄露其它是否需要无线功能： 是否需要分控键盘：报警/通讯控制器型号：总工作电流：2.1.6. 按不同用户类型计算总数。并分别在图纸中标注。2.2. 三表抄送子系统：三表抄送系统以iNET2023 CW5103-16 16路三表抄送器为主，将各计量表的脉冲输出接入抄送器，每个抄送器可以接16个计量表。建议在方案设计时除充足考虑经济性外还应兼顾施工和此后系统维护的便利性。设计时可以将不同种类计量表接入一个抄送器。系统设计环节：2.2.1. 设计前应拟定各计量表的安装位置并确认使用的是带脉冲输出的计量表。2.2.2. 分片记录计量表数量。对多层建筑按单元记录各种计量表；小高层和高层建筑按层记录各种计量表（计量表安装在各户室内）或按井道记录（计量表分别安装在各自的井道内）；别墅按栋记录计量表。2.2.3. 按各记录部分的计量表数量分别配置抄送器，注意计量表到抄送器的接线距离要小于50m，需要时可将不同区域的计量表接入同一个抄送器，但需保证施工及维护的便利性。2.2.4. 计算抄送器总数。并分别在图纸中标注。2.2.5. 画出计量表到抄送器的连接线，并在图中标注。线材规定0.5mm2双芯屏蔽线。2.3. 电子巡更子系统：在iNET2023系统中提供2种在线式电子巡更实现方式：第一种是使用iNET2023-CW5202密码读卡器做巡更点，保安员巡逻时通过在控制器上输入密码或直接刷卡实现巡更报到操作。该方式不需要保安员携带任何特殊装备即可完毕报到操作，经济可靠，但不太适合用于室外；第二种是使用iNET2023 CW5201读卡模块配合读卡头做巡更点，保安员巡逻时通过在读卡头上刷卡实现巡更报到操作。该方式操作简朴，只需选配不同的读卡头就能适合各种安装及工作环境，由于iNET2023 CW5201读卡模块可配用所有具有wegend26输出的读卡头，使巡更系统可方便的与社区一卡通系统集成。两种巡更方式都具有门禁功能。系统设计环节：2.3.1. 使用iNET2023-CW5202密码读卡器做巡更点时，系统设计只需要在每个巡更点上配置一个密码读卡器即可，计算多功能密码控制器总数，并分别在图纸中标注。2.3.2. 使用iNET2023 CW5201读卡模块配合读卡头做巡更点时，系统设计需要在每个巡更点上配置一个读卡头，根据现场情况拟定读卡模块的配置数量（每个读卡模块可接入2个读卡头，但设计时需要考虑接线施工距离与施工难度，并且传输距离远的读卡头较贵），计算读卡模块总数，并分别在图纸中标注。2.3.3. 以上2种巡更方式可以在同一系统中混用。2种巡更方式都具有门禁功能和考勤功能（需软件支持），并可通过软件实现很多离线式电子巡更无法实现的功能，具体请向深圳市科技有限公司或代理商征询。注意：假如需要使用离线式电子巡更系统并在iNET2023系统中统一控制管理，需要向深圳市科技有限公司提供离线式电子巡更系统中采集器与计算机通讯的协议。2.4. 周界防范及公共区域报警子系统：iNET2023系统中周界及公共区域报警子系统的功能实现是依靠各种防盗探测器和iNET2023 CW5002/CW5008 2/8路开关量输入模块。使用时需要根据防范规定拟定防盗探测器的数量及安装位置，防盗探测器分防区接入开关量输入模块（每个防区占用1路开关量输入），由警卫监控中心的电脑设定各自不同的防区类型并控制管理这些防区的撤布防或旁路等所有功能。系统设计环节：2.4.1. 根据用户的防范需求和项目现场情况拟定需要的周界及公共区域报警子系统的防盗探测器类型和数量，拟定防区的划分。2.4.2. 根据防区接入需要和连接安装便利性的需要，选择开关量输入模块的种类、安装位置、数量。并分别在图纸中标注。2.4.3. 按照用户规定和相关国家标准设计防盗探测器的安装位置，并拟定探测器到开关量输入模块的连接线，并在图中标注。2.5. 社区一卡通系统的实现：社区一卡通系统规定实现所有社区业主持一张IC卡即可完毕出入社区、出入社区停车场及收费管理、出入社区会所及消费；社区临时访客持卡可以出入社区停车场并计时计费；社区管理人员持卡进出办公场合及机电设备间和进行考勤管理；社区保安人员持卡进出社区及巡更操作。从目前社区的管理方式建议社区一卡通系统分2个部分建设。一部分为物业管理的，牵涉消费的停车场管理系统和社区会所消费系统。另一部分为保安管理的社区门禁及巡更系统，同时为了保安工作需要，停车场及会所的出入情况也要送保安控制中心并记录。建设时要先拟定使用什么停车场及会所消费管理系统。根据选定的系统拟定社区一卡通系统将采用的IC卡种类，因iNET2023系统中门禁及读卡巡更系统使用的iNET2023-CW5201读卡模块可以使用任一种带韦根26（wegend 26）信号输出格式的读卡头，只要根据IC卡选定相应的读卡头配在iNET2023系统中即可实现社区一卡通。停车场及会所出入的情况可以通过社区局域网传递或其它方式送到保安监控中心的电脑，具体实现请致电征询深圳市科技有限公司。2.6. 智能网络规划与设计：智能网络是整个iNET2023系统的通讯核心，是保证系统稳定高效工作的关键。智能网络中包含：iNET2023-CW2821路由器、iNET2023-CW2703单元集中器、iNET2023-CW2301隔离式串口总线模块、iNET2023-CW2605防雷模块、iNET2023-CW300X总线接线架。各自功能及用途见下表：设备名称重要功能用途iNET2023-CW2821路由器连接主干网络并再提供一条可传输1.2KM的主干网络。另提供一条可传输1.2KM能管理64个设备的设备总线。连接单元集中器，高速中转通讯。iNET2023-CW2703单元集中器接入由路由器引出的设备总线，并新提供一条可传输1.2KM能管理20个设备的设备总线。连接各种子系统设备。扩充系统通讯接入能力，延伸系统通讯距离，隔离不同区域设备。iNET2023-CW2301隔离式总线串口模块：RS232和RS485的转换，信号间完全隔离，避免计算机被损坏。RS232和RS485的转换，连接计算机和路由器。iNET2023-CW2605防雷模块嵌入主干网络或设备总线，提供额外三级防雷保护功能。用于雷击高危地区对主干网络或设备总线的保护。iNET2023-CW300（1/2）总线接线架提供2/16个标准设备接口，合用于所有子系统设备接入设备总线。提供子系统设备的模块化接口，方便施工与维护智能网络设计时应遵循以下原则： 每个单元集中器引出的设备总线上连接的子系统设备数量不能超过20个。 每个路由器引出的设备总线上连接的子系统设备数量不宜超过300个。 路由器引出的设备总线下若接有单元集中器，则不宜再连接其它子系统设备。但假如系统中所有子系统设备数量没有超过64，则可以将所有子系统设备直接联在路由器引出的设备总线。 路由器和单元集中器的设计安装位置应充足考虑安装和维护的便利性智能网络设计环节：2.6.1. 配置总线接线架：按图根据各子系统设备位置拟定总线接线架的类型和安装位置。注意每个子系统设备到接线架的接线距离不能超过30m。拟定期还应充足考虑施工的便利性。接线架拟定后标注在图中。2.6.2. 配置单元集中器：根据接线架的安装位置和子系统设备数量拟定单元集中器的数量和安装位置。并标注在图中。设立时需保证符合以下条件： 每个单元集中器引出的设备总线上最多只能连接20个子系统设备。 每个单元集中器引出的设备总线最远只能传输1.2KM（涉及各个子系统设备到接线架）。 充足考虑工程施工及系统运营维护的便利性。2.6.3. 配置路由器：根据单元集中器连接的子系统数量与单元集中器设计安装的位置拟定路由器的数量和安装位置。并标注在图中。设立时需保证符合以下条件： 每个路由器引出的设备总线上不宜超过300个子系统设备。 每个路由分派器引出的设备总线最远只能传输1.2KM。 充足考虑工程施工及系统运营维护的便利性。2.6.4. 配置防雷模块：iNET2023智能网络系统的各项设备都有一级防雷设计，是否安装iNET2023-CW2605防雷模块参阅下表。假如需要使用，则每段主干网络上需要配置2个防雷模块（分别安装在该段主干网络的起点和终点），每段设备总线上需要配置1个防雷模块（安装在该段设备总线的起点）。 环境布线位置一般雷击地区中档雷击地区强雷击地区室内井道选装选装建议安装室内明装选装建议安装安装室外埋地选装建议安装安装室外明装建议安装安装严禁室外明装2.7. 系统软件功能规划：iNET2023智能网络社区系统使用的是警卫中心系列软件，为减少系统造价，警卫中心软件采用了灵活的模块化结构。各功能模块可任意按需求组合为集成软件，设计时可根据下表选择。产品编号产品名称产品说明GCC9000-1.51警卫中心CCTV监控软件V1.51，支持多款矩阵系统，带云台控制功能，预置位设立GCA0500-1.51警卫中心智能网络报警软件V1.51，支持iNET2023，500户GCA1000-1.51警卫中心智能网络报警软件V1.51，支持iNET2023，1000户GCA9000-1.51警卫中心智能网络报警软件V1.51，支
